Наименование

Обозначение

Количество

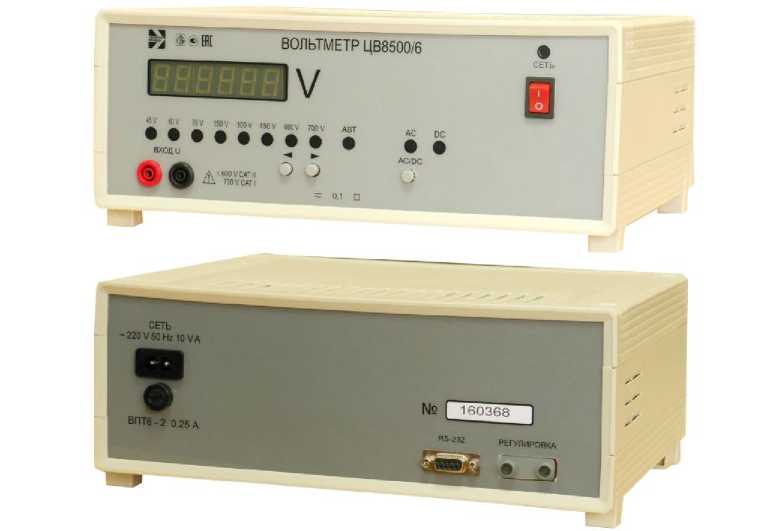

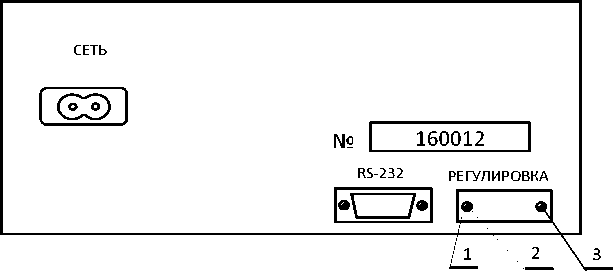

Вольтметр ЦВ8500

3ЭП.499.775

1

Руководство по эксплуатации

3ЭП.499.774 РЭ

1

Методика поверки

МП.ВТ.024-2002

1

Паспорт

3ЭП.499.775 ПС

1

Провод измерительный SML-4G 1000 В, > 12 А*

-

- красный

1

- черный

1

Наконечник вилочный*

-

- RDA-S4-W4-R (красный)

1

- RDA-S4-W4-B (черный)

1

Наконечник измерительный PSK-4*

-

- красный

1

- черный

1

Кабель сетевой SCZ-20 2 А, 220 В ~**

-

1

Примечание:

* Допускается замена проводов измерительных и наконечников на другие типы с аналогичными техническими характеристиками.

** Допускается замена кабеля сетевого на другой тип с аналогичными техническими характеристиками.

Модификация вольтметра

Диапазоны измерений

Вид измеряемого сигнала

ЦВ8500/1

от 0,00075 до 0,075; от 0,0015 до 0,15; от 0,003 до 0,3; от 0,0045 до 0,45; от 0,006 до 0,6; от 0,0075 до 0,75; от 0,015 до 1,5 В

Напряжение переменного тока

ЦВ8500/2

от 0,015 до 1,5; от 0,03 до 3; от 0,045 до 4,5; от 0,06 до 6; от 0,075 до 7,5; от 0,15 до 15; от 0,3 до 30; от 0,45 до 45 В

ЦВ8500/3

от 0,45 до 45; от 0,6 до 60; от 0,75 до 75; от 1,5 до 150; от 3 до 300; от 4,5 до 450; от 6 до 600; от 7 до 700 В

ЦВ8500/4

от 0,00075 до 0,075; от 0,0015 до 0,15; до 0,003 до 0,3; от 0,0045 до 0,45; от 0,006 до 0,6; от 0,0075 до 0,75; от 0,015 до 1,5 В

Напряжение переменного тока, напряжение постоянного тока положительной и отрицательной полярностей

ЦВ8500/5

от 0,015 до 1,5; от 0,03 до 3; от 0,045 до 4,5; от 0,06 до 6; от 0,075 до 7,5; от 0,15 до 15; от0,3 до 30; от 0,45 до 45 В

ЦВ8500/6

от 0,45 до 45; от 0,6 до 60; от 0,75 до 75; от 1,5 до 150; от 3 до 300; от 4,5 до 450; от 6 до 600; от 7 до 700 В

Примечание - за нормирующее значение измеряемого сигнала для каждого диапазона измерений принимается конечное значение этого диапазона измерений.

Наименование характеристики

Значение

Класс точности по ГОСТ 8.410-80

0,1

Пределы допускаемой основной приведенной погрешности от нормирующего значения выходного сигнала для каждого из диапазонов измерений, %

±0,1

Диапазон рабочих температур, °С

от +10 до +35

Пределы допускаемой дополнительной погрешности в рабочем диапазоне температур на каждые 10°С для каждого из диапазонов измерений, %

±0,1

Наименование характеристики

Значение

Относительная влажность при +30°С, %, не более

75

Пределы допускаемой дополнительной погрешности, вызванной влиянием внешнего однородного магнитного поля постоянного или переменного тока частотой 50 Гц, с магнитной индукцией 0,5 мТл при самом неблагоприятном направлении и фазе магнитного поля, %

±0,1

Пределы допускаемой дополнительной погрешности, вызванной изменением напряжения питания от номинального значения 220 В до 242 В и 187 В, %

±0,1

Пределы допускаемой дополнительной погрешности, вызванной изменением частоты измеряемого сигнала в рабочей области частот от 55 до 1000 Гц

±0,1

Наименование характеристики

Значение

Напряжение питающей сети, В

от 187 до 242

Частота питающей сети, Гц

50±0,5

Входное сопротивление вольтметров с учетом проводов измерительных из комплекта поставки вольтметров, Ом, не менее: ЦВ8500/1: по переменному току

9-10⁴

ЦВ8500/2: по переменному току

9-10⁵

ЦВ8500/3: по переменному току

9-10⁵

ЦВ8500/4: по переменному току

9-10⁴

по постоянному току

9-10⁴

ЦВ8500/5: по переменному току

9-10⁵

по постоянному току

9-10⁵

ЦВ8500/6: по переменному току

9-10⁵

по постоянному току

9-10⁵

Мощность, потребляемая вольтметрами от измерительной цепи с учетом проводов измерительных из комплекта поставки вольтметров, не более:

ЦВ 8500/1: по переменному току, В-А

0,1

ЦВ8500/2: по переменному току, В-А

0,1

ЦВ8500/3: по переменному току, В-А

1,0

ЦВ8500/4: по переменному току, В-А

0,1

по постоянному току, Вт

0,1

ЦВ8500/5: по переменному току, В-А

0,1

по постоянному току, Вт

0,1

ЦВ8500/6: по переменному току, В-А

1,0

по постоянному току, Вт

1,0

Мощность, потребляемая вольтметрами от цепи питания, В-А, не более

10

Габаритные размеры, мм, не более

300x320x150

Масса, кг, не более

2,3

Средняя наработка на отказ, ч, не менее

25000

Средний срок службы, лет, не менее

10
