Номер по Госреестру СИ: 40952-15
40952-15 Измерители коэффициента трансформации
(СА610)
Назначение средства измерений:
Измерители коэффициента трансформации СА610 (далее по тексту - измерители) предназначены для измерения характеристик автотрансформаторов, однофазных и трехфазных трансформаторов (далее по тексту - трансформатор), а именно:
- коэффициента трансформации;
- разности фаз между прикладываемым и снимаемым напряжениями;
- силы тока возбуждения.
Измеритель применяется для контроля технических характеристик трансформаторов и других масштабных преобразователей напряжения и силы переменного тока в любых областях.

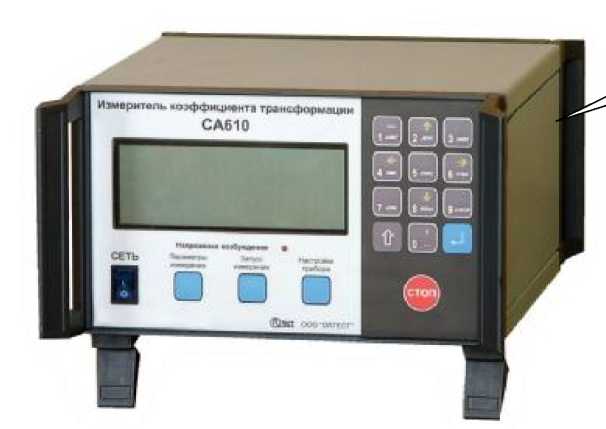

Внешний вид.
Измерители коэффициента трансформации
Рисунок № 1
Общие сведения
Дата публикации - 24.09.2022
Срок свидетельства - 01.04.2020
Номер записи - 128783
ID в реестре СИ - 351183
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
СА610,
Производитель
Изготовитель - ООО "ОЛТЕСТ"
Страна - УКРАИНА
Населенный пункт - г.Киев
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет «MV_16. Поверки с применением СИ (Средства измерений, применяемые при поверке)» предназначен для вывода информации о поверках, выполненных с использованием конкретных средств измерений.
Особенности отчета:
-
Начальный этап работы:
Пользователю предоставляется возможность выбрать один из следующих вариантов:
- Ввести регистрационный номер СИ в реестре;
- Указать наименование СИ, применяемого при поверке (достаточно ввести не менее 5 символов).
Для удобства можно также задать временной диапазон поверок, указав год начала и окончания.
-
Условия отображения данных:
Отчет позволяет сформировать и отобразить данные о поверках только в случае, если их количество не превышает 40 000 записей. При превышении этого лимита результат не отображается, и пользователю предлагается уточнить параметры поиска.
-
Информация в таблице:
Таблица содержит ключевую информацию о поверках, такие как:
- Регистрационный номер типа СИ;
- Наименование типа СИ;
- Заводской номер;
- Организация, выполнившая поверку;
- Дата проведения поверки;
- Срок действия поверки;
- Номер свидетельства о поверке;
- Владелец СИ;
- Дополнительные сведения.
-
Детализация данных:
Данные можно детализировать, переходя по ссылкам на документы поверок. Это позволяет получить доступ к полным результатам поверок и соответствующим документам.
-
Удобство анализа:
Отчет предоставляет структурированный и удобный доступ к данным о поверках с применением средств измерений, обеспечивая инструмент для анализа и контроля метрологической деятельности.
Бесплатный
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№401 от 2015.04.01 Об утверждении типов средств измерений (ГР 60259-15 - 60377-15)
Наличие аналогов СИ: Измерители коэффициента трансформации (СА610)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ООО "ОЛТЕСТ"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
21884-08 01.08.2013 |
Мосты переменного тока высоковольтные автоматические, СА7100-1, СА7100-2, СА7100-3 ООО "ОЛТЕСТ" (УКРАИНА г.Киев) |
ОТ МП |
1 год |
|
21884-13 10.10.2018 |
Мосты переменного тока высоковольтные автоматические, СА7100-1, СА7100-2, СА7100-3 ООО "ОЛТЕСТ" (УКРАИНА г.Киев) |
ОТ |
1 год |
|
31658-06 01.05.2011 |
Компараторы, СА507 ООО "ОЛТЕСТ" (УКРАИНА г.Киев) |
ОТ МП |
1 год |
|
31658-08 01.01.2014 |
Компараторы, СА507 ООО "ОЛТЕСТ" (УКРАИНА г.Киев) |
ОТ |
1 год |
|
31658-15 17.07.2021 |
Компараторы, СА507 ООО "ОЛТЕСТ" (УКРАИНА г.Киев) |
ОТ МП |
1 год |
|
39479-08 01.01.2014 |
Магазины нагрузок, СА5018-1, СА5018-5 ООО "ОЛТЕСТ" (УКРАИНА г.Киев) |
ОТ |
2 года |
|
40951-09 01.08.2014 |
Измерители потерь напряжения, СА210 ООО "ОЛТЕСТ" (УКРАИНА г.Киев) |
ОТ |
1 год |
|
40951-14 25.06.2019 |
Измерители потерь напряжения, СА210 ООО "ОЛТЕСТ" (УКРАИНА г.Киев) |
ОТ |
1 год |
|
40952-09 01.08.2014 |
Измерители коэффициента трансформации, СА610 ООО "ОЛТЕСТ" (УКРАИНА г.Киев) |
ОТ |
1 год |
|
40952-15 01.04.2020 |
Измерители коэффициента трансформации, СА610 ООО "ОЛТЕСТ" (УКРАИНА г.Киев) |
ОТ МП |
1 год |
|
41379-09 01.10.2014 |
Трансформаторы тока эталонные, СА535 ООО "ОЛТЕСТ" (УКРАИНА г.Киев) |
ОТ |
1 год |
|
41379-15 17.07.2021 |
Трансформаторы тока эталонные, СА535 ООО "ОЛТЕСТ" (УКРАИНА г.Киев) |
ОТ МП |
1 год |
|
49086-12 14.02.2017 |
Измерители трехфазные, СА540 ООО "ОЛТЕСТ" (УКРАИНА г.Киев) |
ОТ |
1 год |
|
50185-12 20.06.2017 |
Магазины нагрузок, СА5055 ООО "ОЛТЕСТ" (УКРАИНА г.Киев) |
ОТ |
1 год |
|
50187-12 |
Трансформатор напряжения эталонный, СА920-16 ООО "ОЛТЕСТ" (УКРАИНА г.Киев) |
ОТ |
1 год |
|
51201-12 |
Трансформаторы напряжения эталонные, СА921-110-35-0,1 ООО "ОЛТЕСТ" (УКРАИНА г.Киев) |
ОТ |
4 года |
|
51202-12 |
Трансформаторы напряжения эталонные, СА920-10-6-0,1 ООО "ОЛТЕСТ" (УКРАИНА г.Киев) |
ОТ |
4 года |
|
55308-13 28.10.2018 |
Измерители несимметрии и несинусоидальности, СА230 ООО "ОЛТЕСТ" (УКРАИНА г.Киев) |
ОТ |
1 год |
|
55309-13 28.10.2018 |
Трансформаторы напряжения эталонные, СА920 ООО "ОЛТЕСТ" (УКРАИНА г.Киев) |
ОТ |
5 лет |
|
55310-13 28.10.2018 |
Трансформаторы напряжения эталонные, СА921 ООО "ОЛТЕСТ" (УКРАИНА г.Киев) |
ОТ |
5 лет |
|
56312-14 24.01.2019 |
Измерители сопротивления обмоток трансформаторов, СА640 ООО "ОЛТЕСТ" (УКРАИНА г.Киев) |
ОТ |
2 года |
|
57688-14 25.06.2019 |
Установки поверочные трансформаторов напряжения, СА7400, СА7400М1 ООО "ОЛТЕСТ" (УКРАИНА г.Киев) |
ОТ |
3 года |
|
59334-14 08.12.2019 |
Измерители сопротивления обмоток трансформаторов, СА640 ООО "ОЛТЕСТ" (УКРАИНА г.Киев) |
ОТ |
2 года |
|
59731-15 05.02.2020 |
Измерители трехфазные, СА540 ООО "ОЛТЕСТ" (УКРАИНА г.Киев) |
ОТ МП |
1 год |
|
60013-15 24.02.2020 |
Мосты переменного тока высоковольтные автоматические, СА7100 ООО "ОЛТЕСТ" (УКРАИНА г.Киев) |
ОТ МП |
2 года |
|
70020-17 |
Мера электрической емкости и тангенса угла потерь, CA6221D-30-10 ООО "ОЛТЕСТ" (УКРАИНА г.Киев) |
ОТ МП |
2 года |
|
70022-17 |
Мера электрической емкости, МЕ-01 ООО "ОЛТЕСТ" (УКРАИНА г.Киев) |
ОТ МП |
2 года |
|
71114-18 11.05.2024 |
Магазины нагрузок, СА5018-1, СА5018-5 ООО "ОЛТЕСТ" (УКРАИНА г.Киев) |
ОТ МП |
3 года |
|
71260-18 21.05.2024 |
Трансформаторы тока эталонные, СА535 ООО "ОЛТЕСТ" (УКРАИНА г.Киев) |
ОТ МП |
5 лет |
|
72294-18 24.08.2024 |
Компараторы, СА507 ООО "ОЛТЕСТ" (УКРАИНА г.Киев) |
ОТ МП |
3 года |
|
76416-19 18.10.2024 |
Мосты переменного тока высоковольтные автоматические, СА7100М1, СА7100М1.1 ООО "ОЛТЕСТ" (УКРАИНА г.Киев) |
ОТ МП |
2 года |
Отчет представляет собой рейтинг организаций, осуществляющих периодическую поверку измерительных систем (ИС) и их элементов. Основное внимание уделено анализу рынка вторичных поверок за выбранный год. Рейтинг формируется по количеству выполненных поверок, доле рынка, оснащенности средствами поверки и эталонами.
Пользователь может выбрать интересующий год из выпадающего списка — доступны данные с 2019 по н.в.. После выбора года формируется таблица с результатами деятельности организаций.
Для каждой организации в отчете представлены:
- Место в рейтинге по числу поверок ИС и их элементов;
- Общее количество поверок за год и доля ИС в этих поверках;
- Доля на рынке по ИС и по извещениям о непригодности;
- Количество извещений о непригодности;
- Оснащенность средствами поверки и эталонами по данным ФГИС АРШН;
- Число типов СИ ИС и их элементов, поверяемых организацией.
Все данные удобно представлены в виде интерактивной таблицы с возможностью поиска, фильтрации и экспорта. Таблица включает более 300 организаций и поддерживает пагинацию.
Отчет дополнен общей сводной статистикой по количеству уникальных организаций, эталонов (ГЭТ, эталоны единиц, СИ в роли эталонов) и поверок по категориям. Также приведены сведения о применяемых ГЭТ и количестве поверок, прослеживаемых до каждого из них.
Отчет RT_56 предназначен для специалистов метрологических служб, руководителей органов поверки и регуляторов, позволяя анализировать рынок, выявлять активных участников и оценивать распределение поверочной активности в разрезе организаций и регионов.
Кто поверяет Измерители коэффициента трансформации (СА610)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «УРАЛТЕСТ» (RA.RU.311249) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 |
Стоимость поверки Измерители коэффициента трансформации (СА610)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
7900 | 13278 |
|
ФБУ УРАЛТЕСТ Свердловская область |
18656 | 13278 |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на фирменную табличку измерителя и на паспорт печатным методом.
Сведения о методиках измерений
Нормативные и технические документы
Поверка
Поверкаосуществляется по документу АМАК.411419.001 РЭ1 «Измеритель коэффициента трансформации СА610. Руководство по эксплуатации. Часть 2. Методика поверки», утвержденному ГП «Укрметртестстандарт» 29.10.2013 г.
Перечень основных средств, применяемых при поверке:
|
Наименование |
Г осреестр № |
|
Магазин электрического сопротивления Р4834 |
11326-90 |
|
Мера емкости образцовая Р597 |
2684-70 |
|
Катушка электрического сопротивления Р321 |
1162-58 |
|
Вольтметр переменного тока В3-60 |
9671-84 |
|
Милливольтметр В 3-27 |
4053-74 |
|
Частотомер электронно-счетный Ч3-36 |
3336-72 |
Изготовитель
Общество с ограниченной ответственностью «ОЛТЕСТ»
Юридический адрес: 03056, Украина, г. Киев, пр. Победы 37, корп. 1, к. 11. Фактический адрес: 04080, Украина, г. Киев, ул. Фрунзе, 86.
Тел. +380-44-331- 46-21, +380-44-227-66-65.
Тел/факс: +380-44-537-08-01.
E-mail: info@oltest.com.ua.
http://www.oltest.com.ua
Экспертиза проведена
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»).
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru.
Заместитель
Руководителя Федерального агентства по техническому регулированию и метрологии
Принцип действия измерителей состоит в сравнении напряжения возбуждения, прикладываемого к объекту измерения, с напряжением, снимаемым с объекта измерения. Напряжение возбуждения формируется измерителем. Процесс измерения автоматизирован.
В конструкции измерителя применены специальные меры для контроля измерительной цепи.
Конструктивно измеритель выполнен в виде блока прямоугольной формы, на передней панели которого расположены мембранная клавиатура, индикатор для отображения информации и выключатель сетевого питания. На задней панели измерителя расположены разъемы для подключения измерительных кабелей и кабеля питания
Внешний вид измерителя коэффициента трансформации СА610 представлен на рисунке 1.
Имярмтапй. «грэффнцнантн тр4нс4н>||>М1иян СЛ610
Elan -1иг»гг
сеть
■
Место пломбировки
Рисунок 1
Таблица 2 - Комплектность
|
№ п/п |
Наименование изделия |
Кол-во |
|
1 |
Измеритель коэффициента трансформации СА610 |
1 шт. |
|
2 |
Кабель измерительный |
4 шт. |
|
3 |
Кабель удлинительный |
2 шт. |
|
4 |
Кабель питания |
2 шт. |
|
5 |
Кабель интерфейсный последовательного порта |
1 шт. |
|
6 |
Сумка укладочная |
1 шт |
|
7 |
Руководство по эксплуатации (в двух частях) |
1 экз. |
|
8 |
Паспорт |
1 экз. |
Таблица 1 - Основные метрологические и технические характеристики измерителей коэффициента трансформации СА610
|
Наименование характеристики |
Значение |
|
Диапазон измерений коэффициента трансформации |
от 0,8 до 10000 |
|
Пределы допускаемой основной относительной погрешности измерения коэффициента трансформации, %: - в диапазоне измерений коэффициента трансформации от 0,8 до 1000 при напряжении возбуждения: | |
|
1 В |
± 0,30 |
|
8 В |
± 0,20 |
|
40 В |
± 0,15 |
|
100 В |
± 0,15 |
|
200 В |
± 0,15 |
|
- в диапазоне измерений коэффициента трансформации от 1000 до 5000 при напряжении возбуждения: | |
|
8 В |
± 0,30 |
|
40 В |
± 0,20 |
|
100 В |
± 0,20 |
|
200 В |
± 0,20 |
|
- в диапазоне измерений коэффициента трансформации от 5000 до 10000 при напряжении возбуждения: | |
|
40 В |
± 0,30 |
|
100 В |
± 0,30 |
|
200 В |
± 0,30 |
|
Диапазон измерений разности фаз, ° |
от минус 180 до плюс 180 |
|
Пределы допускаемой основной абсолютной погрешности измерения разности фаз, ° |
± 0,5 |
|
Диапазоны измерений силы тока возбуждения, А: | |
|
для номинального напряжения возбуждения 1 В |
от 0 до 0,7 |
|
для номинального напряжения возбуждения 8 В |
от 0 до 0,5 |
|
для номинального напряжения возбуждения 40 В |
от 0 до 0,35 |
|
для номинального напряжения возбуждения 100 В |
от 0 до 0,09 |
|
для номинального напряжения возбуждения 200 В |
от 0 до 0,04 |
|
Пределы допускаемой основной абсолютной погрешности измерения силы тока возбуждения, А |
Д/ = ±(0,02^в+0,0001) |
|
Номинальная частота напряжения возбуждения, Гц |
50 |
|
Пределы абсолютного отклонения частоты напряжения возбуждения от номинального значения, Гц |
± 0,1 |
|
Номинальное напряжение возбуждения, В |
1; 8; 40; 100; 200 |
|
Пределы относительного отклонения напряжения возбуждения от номинального значения, % |
± 5 |
|
Габаритные размеры (длинахширинахвысота), не более, мм |
250 х 150 х 350 |
|
Масса измерителя в упаковке, не более, кг |
4,5 |
|
Средний срок службы, не менее, лет |
8 лет |
|
Примечание: | |
|
1в - числовое значение измеренной силы тока возбуждения, в амперах |
Лист № 3 Всего листов 4
