Сведения о средстве измерений: 71114-18 Магазины нагрузок

Номер по Госреестру СИ: 71114-18
71114-18 Магазины нагрузок
(СА5018-1, СА5018-5)

Назначение средства измерений:
Магазины нагрузок СА5018-1, СА5018-5  (далее - магазины) предназначены для воспроизведения нагрузки вторичной цепи трансформаторов тока (далее - нагрузки) и используются во время испытаний, метрологической аттестации и поверки (калибровки) трансформаторов тока (ТТ).

сертификация программного обеспечения
Внешний вид. Магазины нагрузок, http://oei-analitika.ru рисунок № 1
Внешний вид.
Магазины нагрузок
Рисунок № 1

Общие сведения

Дата публикации - 31.03.2023
Срок свидетельства - 11.05.2024
Номер записи - 167196
ID в реестре СИ - 396080
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

СА5018-5, СА5018-1, СА5018-5, СА5018-1,

Производитель

Изготовитель - ООО "ОЛТЕСТ"
Страна - УКРАИНА
Населенный пункт - г.Киев
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет - V_27 Дерево связей организации за 6 месяцев

Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).

В качестве исходных данных берутся поверки организации-поверителя за последние пол года. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.

Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 15
Выдано извещений - 0
Кол-во периодических поверок - 9
Кол-во средств измерений - 12
Кол-во владельцев - 6
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 1095 дн.

Приказы РСТ, где упоминается данный тип СИ

№2457 от 2020.12.31 О внесении изменений в описание типа на трансформаторы тока ТВ-ТМ-35

№897 от 2018.05.11 Об утверждении типов средств измерений

№3307 от 2019.12.25 О переоформлении свидетельства об утверждении типа средства измерений № 74803 "Трансформаторы тока серии TG"

Наличие аналогов СИ: Магазины нагрузок (СА5018-1, СА5018-5)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений ООО "ОЛТЕСТ"

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
21884-08
01.08.2013
 Мосты переменного тока высоковольтные автоматические, СА7100-1, СА7100-2, СА7100-3
ООО "ОЛТЕСТ" (УКРАИНА г.Киев) 		ОТ
МП 		1 год
21884-13
10.10.2018
 Мосты переменного тока высоковольтные автоматические, СА7100-1, СА7100-2, СА7100-3
ООО "ОЛТЕСТ" (УКРАИНА г.Киев) 		ОТ
1 год
31658-06
01.05.2011
 Компараторы, СА507
ООО "ОЛТЕСТ" (УКРАИНА г.Киев) 		ОТ
МП 		1 год
31658-08
01.01.2014
 Компараторы, СА507
ООО "ОЛТЕСТ" (УКРАИНА г.Киев) 		ОТ
1 год
31658-15
17.07.2021
 Компараторы, СА507
ООО "ОЛТЕСТ" (УКРАИНА г.Киев) 		ОТ
МП 		1 год
39479-08
01.01.2014
 Магазины нагрузок, СА5018-1, СА5018-5
ООО "ОЛТЕСТ" (УКРАИНА г.Киев) 		ОТ
2 года
40951-09
01.08.2014
 Измерители потерь напряжения, СА210
ООО "ОЛТЕСТ" (УКРАИНА г.Киев) 		ОТ
1 год
40951-14
25.06.2019
 Измерители потерь напряжения, СА210
ООО "ОЛТЕСТ" (УКРАИНА г.Киев) 		ОТ
1 год
40952-09
01.08.2014
 Измерители коэффициента трансформации, СА610
ООО "ОЛТЕСТ" (УКРАИНА г.Киев) 		ОТ
1 год
40952-15
01.04.2020
 Измерители коэффициента трансформации, СА610
ООО "ОЛТЕСТ" (УКРАИНА г.Киев) 		ОТ
МП 		1 год
41379-09
01.10.2014
 Трансформаторы тока эталонные, СА535
ООО "ОЛТЕСТ" (УКРАИНА г.Киев) 		ОТ
1 год
41379-15
17.07.2021
 Трансформаторы тока эталонные, СА535
ООО "ОЛТЕСТ" (УКРАИНА г.Киев) 		ОТ
МП 		1 год
49086-12
14.02.2017
 Измерители трехфазные, СА540
ООО "ОЛТЕСТ" (УКРАИНА г.Киев) 		ОТ
1 год
50185-12
20.06.2017
 Магазины нагрузок, СА5055
ООО "ОЛТЕСТ" (УКРАИНА г.Киев) 		ОТ
1 год
50187-12

 Трансформатор напряжения эталонный, СА920-16
ООО "ОЛТЕСТ" (УКРАИНА г.Киев) 		ОТ
1 год
51201-12

 Трансформаторы напряжения эталонные, СА921-110-35-0,1
ООО "ОЛТЕСТ" (УКРАИНА г.Киев) 		ОТ
4 года
51202-12

 Трансформаторы напряжения эталонные, СА920-10-6-0,1
ООО "ОЛТЕСТ" (УКРАИНА г.Киев) 		ОТ
4 года
55308-13
28.10.2018
 Измерители несимметрии и несинусоидальности, СА230
ООО "ОЛТЕСТ" (УКРАИНА г.Киев) 		ОТ
1 год
55309-13
28.10.2018
 Трансформаторы напряжения эталонные, СА920
ООО "ОЛТЕСТ" (УКРАИНА г.Киев) 		ОТ
5 лет
55310-13
28.10.2018
 Трансформаторы напряжения эталонные, СА921
ООО "ОЛТЕСТ" (УКРАИНА г.Киев) 		ОТ
5 лет
56312-14
24.01.2019
 Измерители сопротивления обмоток трансформаторов, СА640
ООО "ОЛТЕСТ" (УКРАИНА г.Киев) 		ОТ
2 года
57688-14
25.06.2019
 Установки поверочные трансформаторов напряжения, СА7400, СА7400М1
ООО "ОЛТЕСТ" (УКРАИНА г.Киев) 		ОТ
3 года
59334-14
08.12.2019
 Измерители сопротивления обмоток трансформаторов, СА640
ООО "ОЛТЕСТ" (УКРАИНА г.Киев) 		ОТ
2 года
59731-15
05.02.2020
 Измерители трехфазные, СА540
ООО "ОЛТЕСТ" (УКРАИНА г.Киев) 		ОТ
МП 		1 год
60013-15
24.02.2020
 Мосты переменного тока высоковольтные автоматические, СА7100
ООО "ОЛТЕСТ" (УКРАИНА г.Киев) 		ОТ
МП 		2 года
70020-17

 Мера электрической емкости и тангенса угла потерь, CA6221D-30-10
ООО "ОЛТЕСТ" (УКРАИНА г.Киев) 		ОТ
МП 		2 года
70022-17

 Мера электрической емкости, МЕ-01
ООО "ОЛТЕСТ" (УКРАИНА г.Киев) 		ОТ
МП 		2 года
71114-18
11.05.2024
 Магазины нагрузок, СА5018-1, СА5018-5
ООО "ОЛТЕСТ" (УКРАИНА г.Киев) 		ОТ
МП 		3 года
71260-18
21.05.2024
 Трансформаторы тока эталонные, СА535
ООО "ОЛТЕСТ" (УКРАИНА г.Киев) 		ОТ
МП 		5 лет
72294-18
24.08.2024
 Компараторы, СА507
ООО "ОЛТЕСТ" (УКРАИНА г.Киев) 		ОТ
МП 		3 года
76416-19
18.10.2024
 Мосты переменного тока высоковольтные автоматические, СА7100М1, СА7100М1.1
ООО "ОЛТЕСТ" (УКРАИНА г.Киев) 		ОТ
МП 		2 года
Отчет - SO_5 Кол-во типов ГСО по производителям и странам

Бесплатный

Кто поверяет Магазины нагрузок (СА5018-1, СА5018-5)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГУП "ВНИИМС"
(01.00225-2011)		 РСТ
  • СА5018-5
    		•  1 1 0 0 0 0 0
    ФБУ "УРАЛТЕСТ"
    (RA.RU.311249)    		 РСТ
  • СА5018-5
  • СА5018-1, СА5018-5
  • СА5018-1
    		•  5 3 2 0 5 3 2
    ФБУ "РОСТЕСТ-МОСКВА"
    (RA.RU.311341)    		 РСТ
  • СА5018-5
  • СА5018-1
    		•  2 0 2 0 0 0 0
    ФБУ "УРАЛТЕСТ"
    (RA.RU.311249)    		 РСТ
  • СА5018-1
  • СА5018-5
    		•  2 0 0 0 0 0 0
    ФБУ "САМАРСКИЙ ЦСМ"
    (RA.RU.311429)    		 РСТ
  • СА5018-1
    		•  1 0 1 0 1 0 1
    ФБУ "НИЦ ПМ - РОСТЕСТ"
    (RA.RU.311341)
  • СА5018-5
  • СА5018-1
    		•  3 0 3 0 1 0 1
    ООО "ЭНЕРГОТЕСТ"
    (1424)
  • СА5018-1
    		•  1 0 1 0 1 0 1

    Стоимость поверки Магазины нагрузок (СА5018-1, СА5018-5)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ НИЦ ПМ-Ростест
    Москва     		24000 17465
    ФБУ УРАЛТЕСТ
    Свердловская область     		10930 17465

    Программное обеспечение

    Встроенное программное обеспечение (ПО) устанавливается в энергонезависимую память магазинов СА5018 в производственном цикле на заводе-изготовителе и в процессе эксплуатации, в том числе и по каналам обмена информацией, изменению не подлежит.

    Защита ПО обеспечивается пломбированием корпуса магазина и отсутствием доступа к изменению ПО без вскрытия корпуса. Дополнительная защита ПО не требуется.

    Внешнее ПО не позволяет вносить изменения во встроенное ПО.

    Уровень защиты программного обеспечения «высокий» в соответствии с Р.50.2.077-2014. Идентификационные данные внешнего ПО приведены в таблице 1.

    Таблица 1 - Идентификационные данные программного обеспечения.

    Идентификационные данные (признаки)

    Значение

    Встроенное

    Идентификационное наименование ПО для СА5018-1

    СА5018 l.hex

    Номер версии ПО

    V3.45 и выше

    Встроенное

    Идентификационное наименование ПО для СА5018-5

    СА5018 5.hex

    Номер версии ПО

    V3.45 и выше


    Знак утверждения типа

    Знак утверждения типа

    наносится на фирменную табличку магазина фотохимическим методом и на паспорт печатным методом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений приведены в эксплуатационном документе.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к магазинам нагрузок СА5018-1, СА5018-5

    ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки

    ТУ 422260-009-29304028-2016. Магазины нагрузок СА5018-1, СА5018-5. Технические условия

    Поверка

    Поверка

    осуществляется по документу ПДРМ.411640.001 РЭ1 «Магазины нагрузок СА5018-1, СА5018-5.

    Руководство по эксплуатации. Часть 2. Методика поверки», утверждённому ФБУ «УРАЛТЕСТ» 06.03.2017 г.

    Основные средства поверки:

    Компаратор СА507, регистрационный номер в Федеральном информационном фонде № 31658-08.

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

    Знак поверки наносятся на свидетельство о поверке.


    Изготовитель


    Общество с ограниченной ответственностью «ОЛТЕСТ» (ООО «ОЛТЕСТ») ИНН 7705559778
    Адрес: 115035, г. Москва, ул. Садовническая 72, стр.1, оф.6
    Телефон (факс): 8 (499) 346-68-89
    E-mail: lvc@oltest.com.ua

    Испытательный центр

    Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Свердловской области» (ФБУ «УРАЛТЕСТ»)
    Адрес: 620990, Свердловская область, г. Екатеринбург, ул. Красноармейская, д. 2а Телефон: 8 (343) 350-25-83
    Факс: 8 (343) 350-40-81
    Web-сайт: http://www.uraltest.ru
    E-mail: uraltest@uraltest.ru

    Принцип действия магазинов основан на формировании в цепи протекания вторичного тока ТТ комплексного сопротивления Z, которые состоит из последовательно соединенных сопротивления R и переменной индуктивности L.

    В конструкции магазинов приняты специальные меры по компенсации сопротивления цепи тока между магазином и ТТ и обеспечена неразрывность цепи вторичного тока, а также предусмотрена защита от перегрузки по току.

    Конструктивно магазины выполнены в виде блока прямоугольной формы, на передней панели которого расположены мембранная клавиатура, индикатор для отображения информации и выключатель. На задней панели магазинов расположены зажимы для подключения измерительных кабелей и разъем для подключения кабеля связи с компьютером. Магазин СА5018 выпускается в двух исполнениях:

    • - СА5018-1 для номинальной силы тока нагрузки 1ном = 1 А;

    • - СА5018-5 для номинальной силы тока нагрузки 1ном = 5 А.

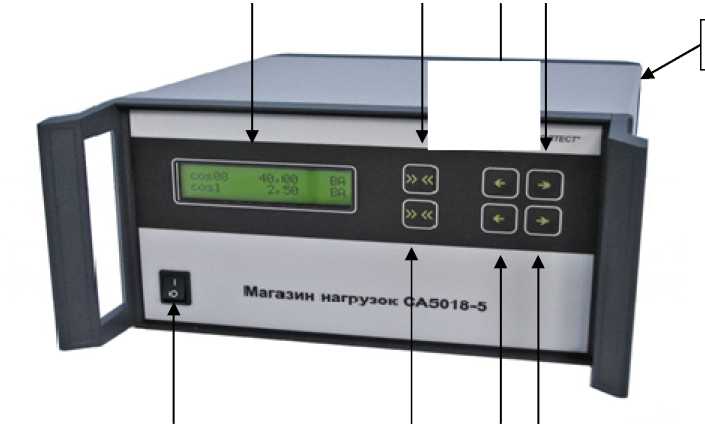

    Общий вид магазина СА5018, схема пломбировки от несанкционированного доступа

    представлены на рисунке 1.

    2

    3 4

    Внешний вид. Магазины нагрузок (СА5018-1, СА5018-5), http://oei-analitika.ru

    Место пломбирования

    8                      7       6  5

    г

    ' ■■ 1

    1 - информационный экран;

    3, 4 - кнопки выбора значения нагрузки в верхней строке экрана;

    5, 6 - кнопки выбора значения нагрузки в нижней строке экрана;

    2, 7 - кнопки установки нагрузки соответствующей строки;

    8 - выключатель питания

    Рисунок 1 - Общий вид магазина СА5018 и схема пломбировки


    Таблица 4 - Комплектность магазина СА5018-1

    Наименование

    Обозначение

    Количество

    Магазин нагрузок СА5018 -1

    ПДРМ.411648.001

    1 шт.

    Кабель измерительный КИ СА5018-1 1,8 м

    ПДРМ.685611.026

    1 шт.

    Кабель интерфейсный последовательного порта (RS232)

    -

    1 шт.

    Кабель питания

    -

    1 шт.

    Перемычка

    ПДРМ.685611.030

    2 шт.

    Руководство по эксплуатации. Часть 1. Техническая эксплуатация

    ПДРМ.411640.001 РЭ

    1 экз.

    Руководство по эксплуатации. Часть 2. Методика поверки

    ПДРМ.411640.001 РЭ1

    1 экз.

    Паспорт

    ПДРМ.411640.001 ПС

    1 экз.

    Сумка 5018

    ПДРМ.323382.007

    1 шт.

    Таблица 5 - Комплектность магазина СА5018-5

    Наименование

    Обозначение

    Количество

    Магазин нагрузок СА5018 -5

    ПДРМ.411648.001-01

    1 шт.

    Кабель измерительный КИ СА5018-5 1,8 м

    ПДРМ.685611.026-01

    1 шт.

    Кабель интерфейсный последовательного порта (RS232)

    -

    1 шт.

    Кабель питания

    -

    1 шт.

    Перемычка

    ПДРМ.685611.030

    2 шт.

    Руководство по эксплуатации. Часть 1. Техническая эксплуатация

    ПДРМ.411640.001 РЭ

    1 экз.

    Руководство по эксплуатации. Часть 2. Методика поверки

    ПДРМ.411640.001 РЭ1

    1 экз.

    Паспорт

    ПДРМ.411640.001 ПС

    1 экз.

    Сумка 5018

    ПДРМ.323382.007

    1 шт.


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон тока при воспроизведении нагрузки, указанный в процентах,

    от 1 до 120 или

    относительно номинальной силы тока *

    от 1 до 150

    Воспроизведение номинальных значений полной мощности нагрузки Sbom. на частоте 50 Гц:

    - при значении коэффициента мощности (cos ф) равном 0,8 - ряд значений в диапазоне, ВА

    от 0,5 до 50,0 **

    - при значении коэффициента мощности (cos ф) равном 1: - ряд значений в диапазоне, ВА

    от 0,5 до 50,0**

    - нулевое значение, В- А

    0

    Пределы допускаемой абсолютной погрешности воспроизведения составляющих полной мощности нагрузки:

    - активной составляющей полной мощности, Вт:

    - для значения 5ном = 0,5 ВА

    ±0,06^ном

    - для значений в диапазоне: 0,5 В-А < 5ном < 0,75 ВА

    ±0,04^ном

    - для значений в диапазоне: 0,75 В-А < 5ном < 50 ВА

    ±0,03^ном

    - реактивной составляющей полной мощности, в В •А:

    - для значения 5ном = 0,5 ВА

    ±0,06^ном

    - для значений в диапазоне: 0,5 В-А < 5ном < 0,75 ВА

    ±0,04^ном

    - для значений в диапазоне: 0,75 В-А < 5ном < 50 ВА

    ±0,03^ном

    Предел допускаемой абсолютной погрешности полной мощности нагрузки для значения полной мощности 5ном = 0 В-А, В-А

    0,05

    * - один из вариантов в зависимости от заказа;

    ** - при воспроизведении нагрузки в диапазоне от 45 до 50 В-А максимальное значение силы тока

    нагрузки - не более 120 % от номинальной силы тока нагрузки

    .А'||ом - числовое значение воспроизводимой полной мощности, выраженной, в вольт-амперах

    Конкретные значения Siiom. в пределах указанных диапазонов и их количество согласовываются при

    заказе магазина

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Параметры электрического питания:

    • - напряжение переменного тока, В

    • - частота переменного тока, Гц

    от 198 до 242

    от 49,6 до 50,4

    Потребляемая мощность, В^А, не более

    30

    Габаритные размеры (длинахширинахвысота), мм, не более:

    250x150x345

    Масса, кг, не более:

    5

    Условия эксплуатации:

    • - температура окружающего воздуха, °С

    • - относительная влажность при +35°С, %, до

    • - атмосферное давление, кПа

    от 0 до +40

    80

    от 84 до 106

    Средний срок службы, лет, не менее

    8

    Средняя наработка на отказ, ч, не менее

    8000


    Настройки внешнего вида
    Цветовая схема
    Ширина
    Левая панель
