Номер по Госреестру СИ: 59731-15
59731-15 Измерители трехфазные
(СА540)
Назначение средства измерений:
Измерители трехфазные СА540 (далее - измерители) предназначены для измерения напряжения, силы и частоты переменного тока, разности фаз между напряжениями и между током и напряжением, полного электрического сопротивления переменному току и его составляющих, полной мощности и ее составляющих, коэффициента мощности, а также отношения напряжений (коэффициента трансформации силовых и измерительных трансформаторов) в однофазных и трехфазных цепях переменного тока при равномерной и неравномерной нагрузке фаз.
Внешний вид.
Измерители трехфазные
Рисунок № 1
Общие сведения
Дата публикации - 11.04.2022
Срок свидетельства - 05.02.2020
Номер записи - 150534
ID в реестре СИ - 372934
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
СА540-3, СА540,, СА540 РОССИЯ!, СА540, СА 540, Нет модификации, мод. СА540, Измеритель трехфазный СА540, -,
Производитель
Изготовитель - ООО "ОЛТЕСТ"
Страна - УКРАИНА
Населенный пункт - г.Киев
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет «Количество типов средств измерений в ФГИС АРШИН по группам СИ» предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные группы СИ. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к группе СИ осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между группами СИ.
На круговой диаграмме показано количественное соотношение между группами СИ по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные группы, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают однословные классические группы СИ (АИИС, преобразователи, системы, резервуары, трансформаторы … и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по группам СИ, но уже в динамике по годам начиная с 2016 года.
Бесплатный
Статистика
Кол-во поверок - 320
Выдано извещений - 20
Кол-во периодических поверок - 268
Кол-во средств измерений - 96
Кол-во владельцев - 54
Усредненный год выпуска СИ - 2016
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№147 от 2015.02.05 Об утверждении типов средств измерений
№624 от 2018.04.03 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Мосэнерго"
№1501 от 2020.09.09 О продлении срока действия свидетельства об утверждении типа средств измерений
№2096 от 2022.08.22 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Медицинские приборы, аппараты и оборудование" (ТК 011)
Наличие аналогов СИ: Измерители трехфазные (СА540)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ООО "ОЛТЕСТ"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
21884-08 01.08.2013 |
Мосты переменного тока высоковольтные автоматические, СА7100-1, СА7100-2, СА7100-3 ООО "ОЛТЕСТ" (УКРАИНА г.Киев) |
ОТ МП |
1 год |
|
21884-13 10.10.2018 |
Мосты переменного тока высоковольтные автоматические, СА7100-1, СА7100-2, СА7100-3 ООО "ОЛТЕСТ" (УКРАИНА г.Киев) |
ОТ |
1 год |
|
31658-06 01.05.2011 |
Компараторы, СА507 ООО "ОЛТЕСТ" (УКРАИНА г.Киев) |
ОТ МП |
1 год |
|
31658-08 01.01.2014 |
Компараторы, СА507 ООО "ОЛТЕСТ" (УКРАИНА г.Киев) |
ОТ |
1 год |
|
31658-15 17.07.2021 |
Компараторы, СА507 ООО "ОЛТЕСТ" (УКРАИНА г.Киев) |
ОТ МП |
1 год |
|
39479-08 01.01.2014 |
Магазины нагрузок, СА5018-1, СА5018-5 ООО "ОЛТЕСТ" (УКРАИНА г.Киев) |
ОТ |
2 года |
|
40951-09 01.08.2014 |
Измерители потерь напряжения, СА210 ООО "ОЛТЕСТ" (УКРАИНА г.Киев) |
ОТ |
1 год |
|
40951-14 25.06.2019 |
Измерители потерь напряжения, СА210 ООО "ОЛТЕСТ" (УКРАИНА г.Киев) |
ОТ |
1 год |
|
40952-09 01.08.2014 |
Измерители коэффициента трансформации, СА610 ООО "ОЛТЕСТ" (УКРАИНА г.Киев) |
ОТ |
1 год |
|
40952-15 01.04.2020 |
Измерители коэффициента трансформации, СА610 ООО "ОЛТЕСТ" (УКРАИНА г.Киев) |
ОТ МП |
1 год |
|
41379-09 01.10.2014 |
Трансформаторы тока эталонные, СА535 ООО "ОЛТЕСТ" (УКРАИНА г.Киев) |
ОТ |
1 год |
|
41379-15 17.07.2021 |
Трансформаторы тока эталонные, СА535 ООО "ОЛТЕСТ" (УКРАИНА г.Киев) |
ОТ МП |
1 год |
|
49086-12 14.02.2017 |
Измерители трехфазные, СА540 ООО "ОЛТЕСТ" (УКРАИНА г.Киев) |
ОТ |
1 год |
|
50185-12 20.06.2017 |
Магазины нагрузок, СА5055 ООО "ОЛТЕСТ" (УКРАИНА г.Киев) |
ОТ |
1 год |
|
50187-12 |
Трансформатор напряжения эталонный, СА920-16 ООО "ОЛТЕСТ" (УКРАИНА г.Киев) |
ОТ |
1 год |
|
51201-12 |
Трансформаторы напряжения эталонные, СА921-110-35-0,1 ООО "ОЛТЕСТ" (УКРАИНА г.Киев) |
ОТ |
4 года |
|
51202-12 |
Трансформаторы напряжения эталонные, СА920-10-6-0,1 ООО "ОЛТЕСТ" (УКРАИНА г.Киев) |
ОТ |
4 года |
|
55308-13 28.10.2018 |
Измерители несимметрии и несинусоидальности, СА230 ООО "ОЛТЕСТ" (УКРАИНА г.Киев) |
ОТ |
1 год |
|
55309-13 28.10.2018 |
Трансформаторы напряжения эталонные, СА920 ООО "ОЛТЕСТ" (УКРАИНА г.Киев) |
ОТ |
5 лет |
|
55310-13 28.10.2018 |
Трансформаторы напряжения эталонные, СА921 ООО "ОЛТЕСТ" (УКРАИНА г.Киев) |
ОТ |
5 лет |
|
56312-14 24.01.2019 |
Измерители сопротивления обмоток трансформаторов, СА640 ООО "ОЛТЕСТ" (УКРАИНА г.Киев) |
ОТ |
2 года |
|
57688-14 25.06.2019 |
Установки поверочные трансформаторов напряжения, СА7400, СА7400М1 ООО "ОЛТЕСТ" (УКРАИНА г.Киев) |
ОТ |
3 года |
|
59334-14 08.12.2019 |
Измерители сопротивления обмоток трансформаторов, СА640 ООО "ОЛТЕСТ" (УКРАИНА г.Киев) |
ОТ |
2 года |
|
59731-15 05.02.2020 |
Измерители трехфазные, СА540 ООО "ОЛТЕСТ" (УКРАИНА г.Киев) |
ОТ МП |
1 год |
|
60013-15 24.02.2020 |
Мосты переменного тока высоковольтные автоматические, СА7100 ООО "ОЛТЕСТ" (УКРАИНА г.Киев) |
ОТ МП |
2 года |
|
70020-17 |
Мера электрической емкости и тангенса угла потерь, CA6221D-30-10 ООО "ОЛТЕСТ" (УКРАИНА г.Киев) |
ОТ МП |
2 года |
|
70022-17 |
Мера электрической емкости, МЕ-01 ООО "ОЛТЕСТ" (УКРАИНА г.Киев) |
ОТ МП |
2 года |
|
71114-18 11.05.2024 |
Магазины нагрузок, СА5018-1, СА5018-5 ООО "ОЛТЕСТ" (УКРАИНА г.Киев) |
ОТ МП |
3 года |
|
71260-18 21.05.2024 |
Трансформаторы тока эталонные, СА535 ООО "ОЛТЕСТ" (УКРАИНА г.Киев) |
ОТ МП |
5 лет |
|
72294-18 24.08.2024 |
Компараторы, СА507 ООО "ОЛТЕСТ" (УКРАИНА г.Киев) |
ОТ МП |
3 года |
|
76416-19 18.10.2024 |
Мосты переменного тока высоковольтные автоматические, СА7100М1, СА7100М1.1 ООО "ОЛТЕСТ" (УКРАИНА г.Киев) |
ОТ МП |
2 года |
Простой и наглядный отчет, дающий представление о специализации организации-поверителя и ее измерительных возможностях. Отчет строится по данным о поверках, переданных в ФГИС АРШИН за период начиная с 2010 года и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Для старта работы с отчетом достаточно указать интересующий для анализа временной интервал (от 2010 до н.в.) и выбрать организацию-поверителя из выпадающего списка.
Таблица может вклчать до нескольких десятков тысяч строк (для больших ЦСМ).
Таблица включает данные о наименовании и типе СИ (с ссылкой на гос. реестр) по которым проводились поверки, количество выполненных поверок и наименование предприятия-изготовителя средства измерений.
В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:
Кто поверяет Измерители трехфазные (СА540)
Стоимость поверки Измерители трехфазные (СА540)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Белгородский ЦСМ Белгородская область |
6782 | 12397 |
|
ФБУ Вологодский ЦСМ Вологодская область |
8855 | 12397 |
|
ФБУ Вологодский ЦСМ Вологодская область |
8848 | 12397 |
|
ФБУ Иркутский ЦСМ Иркутская область |
11445 | 12397 |
|
ФБУ НИЦ ПМ-Ростест Москва |
13700 | 12397 |
Программное обеспечение
Измерители имеют встроенное и внешнее программное обеспечение.
Встроенное программное обеспечение является метрологически значимым. Метрологические характеристики нормированы с учетом влияния встроенного программного обеспечения. Встроенное программное обеспечение может быть установлено или переустановлено только на предприятии-изготовителе с использованием специальных программно-технических средств.
Внешнее программное обеспечение, устанавливаемое на персональный компьютер, позволяет сконфигурировать прибор, регистрировать и сохранять результаты измерений и является метрологически не значимым.
Идентификационные данные программного обеспечения измерителя приведены в таблице 1. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий».
Таблица 1 - Идентификационные данные программного обеспечения
|
Наименование программного обеспечения |
Идентификационное наименованиепрограммного обеспечения |
Номер версии (идентификационный номер) |
|
Встроенное |
CA540.hex |
v3.21 и выше |
|
Встроенное |
CA540 Source.hex |
v2.30 и выше |
|
Встроенное |
BU.hex |
v1.04 и выше |
|
Внешнее |
setup CA540 ETL v1.20.exe |
v1.20 и выше |
|
Внешнее |
setup CA540 ARCH v1.01.exe |
v1.01 и выше |
|
Внешнее |
setup CA540 Zavod v1.20.exe |
v1.20 и выше |
Лист № 3 Всего лисов 3
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСведения приведены в руководстве по эксплуатации ПДРМ.411182.001 РЭ «Измерители трехфазные СА540. Руководство по эксплуатации. Часть 1. Техническая эксплуатация».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к измерителям трехфазным СА540
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
Лист № 6 Всего лисов 6 ТУ 522260-007-29304028-2014 «Измерители трехфазные СА540. Технические условия».
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
Выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
Поверка
ПоверкаПоверка осуществляется в соответствии с документом ПДРМ.411182.001 РЭ2 «Измерители трехфазные СА540. Руководство по эксплуатации. Часть 2. Методика поверки», утвержденным ФГУП «ВНИИМС » в сентябре 2014 г.
Основные средства поверки:
Калибратор напряжения и тока эталонный многофункциональный «ПАРМА rC8.03»S
(Госреестр № 46614-11):
Диапазоны установки и измерения:
-
- действующего значения напряжения - от 10 до 308 В;
-
- действующего значения силы тока - от 0,05 до 7 А;
-
- разности фаз между током и напряжением - от 0 до 360°;
-
- номинальная частота - 50 Гц.
Пределы допускаемых погрешностей:
-
- напряжения: 6 = ±(0,05+0,01-(Uk/U-1));
-
- силы тока: 6 = ±(0,05+0,01 •(Ik/I -1));
-
- разности фаз: А = ± 0,03°.
Вольтметр переменного тока В3-60 (Госреестр № 9671-84), диапазон измерения напряжения переменного тока от 10 мкВ до 1000 В, погрешность измерения 0,2 %.
Магазин сопротивлений Р4830/1 (Госреестр № 4614-74). Диапазон значений от 0,01 до 10000 Ом, класс точности 0,05.
Магазин сопротивлений Р4830/2 (Госреестр № 4614-74). Диапазон значений от 0,1 до 100000 Ом, класс точности 0,05.
Частотомер электронно-счетный Ч3-32 (Госреестр № 2507-69). Напряжение - от 0,1 до 100 В, частота - от 10 Гц до 3,5 МГц. Погрешность измерения частоты - ± 540"6.
Изготовитель
Общество с ограниченной ответственностью «ОЛТЕСТ»
(ООО «ОЛТЕСТ»)
Адрес: Россия, 115035, г. Москва, ул. Садовническая, 72, стр.1, оф.6.
Тел.: (499) 346-68-89
E-mail: info@oltest.su
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»).
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru.
Принцип действия измерителя основан на измерении входными каналами силы и напряжения переменного тока с последующей обработкой измеренных данных для вычисления разности фаз между напряжениями и между током и напряжением, полного электрического сопротивления переменному току и его составляющих, полной мощности и ее составляющих, коэффициента мощности, а также отношения напряжений (коэффициента трансформации силовых и измерительных трансформаторов) в однофазных и трехфазных цепях переменного тока при равномерной и неравномерной нагрузке фаз.
Измеритель представляет собой комплект технических средств, в состав которого входят измерительный блок, блок управления, блок сопряжения универсальный и измерительные кабели.
Измерительный блок конструктивно выполнен в прямоугольном металлическом корпусе. На передней панели корпуса расположены разъемы для подключения измерительных кабелей, тумблер "СЕТЬ" и разъем для подключения волоконнооптического кабеля. На верхней панели измерительного блока находятся разъемы для подключения измерительных кабелей и автоматические выключатели внешнего и встроенного источников питания.
Блок управления конструктивно выполнен в прямоугольном металлическом корпусе. На передней панели блока установлен графический сенсорный индикатор. На правой боковой панели расположен разъем для подключения интерфейсного кабеля и разъем для подключения кабеля для связи с персональным компьютером.
Блок сопряжения универсальный конструктивно выполнен в прямоугольном металлическом корпусе. На боковых панелях блока расположен разъем для подключения волоконнооптического кабеля, разъем для подключения к сети питания, разъем для подключения интерфейсного кабеля, разъем “USB-mini” для подключения к персональному компьютеру и тумблер “СЕТЬ”.
С помощью блока сопряжения универсального к блоку измерительному может быть подключен персональный компьютер, который может выполнять функции управления измерителем.

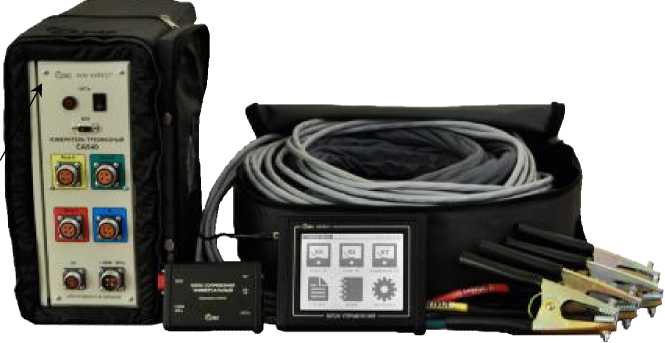

Внешний вид измерителя СА540 с кабелем измерительным и блоком управления представлен на рисунке 1.
Место пломбирования
Рисунок 1 - Внешний вид измерителя трехфазного СА540
Основные метрологические и технические характеристики приведены в таблицах 2 -3.
Таблица 2 - Основные метрологические характеристики
|
Измеряемая величина |
Источник питания |
Диапазон измерения |
Режимы измерения по току и напряжению |
Пределы допускаемой основной погрешности (6 - относительной, Д - абсолютной) |
|
Напряжение переменного тока |
Встр. |
от 30 до 420 В |
- |
6 = ± 0,2 % |
|
Внешн. |
- | |||
|
Сила переменного тока |
Встр. |
от 0,01 до 3 А |
- |
6 = ± 0,3 % |
|
Внешн. |
от 0,2 до 50 А |
- |
6 = ± 0,4 % | |
|
Частота напряжения и тока |
Встр. |
от 49 до 51 Гц |
- |
6 = ± 0,03 % |
|
Внешн. | ||||
|
Полное сопротивление |
Встр. |
- |
- |
- |
|
Внешн. |
от 0,6 до 1200 Ом |
от 0,2 до 50 А |
Dz = ± (0,004-Z+0,003) Ом | |
|
Активная составляющая полного сопротивления |
Встр. |
- |
- |
- |
|
Внешн. |
от 0,6 до 1200 Ом |
от 0,2 до 50 А |
Dr = ± (0,004-Z+0,003) Ом | |
|
Реактивная составляющая полного сопротивления |
Встр. |
- |
- |
- |
|
Внешн. |
от 0,6 до 1200 Ом |
от 0,2 до 50 А |
DX = ± (0,004-Z+0,003) Ом | |
|
Активная составляющая полной мощности |
Встр. |
от 1 до 1200 Вт |
от 0,01 до 3 А |
Dp = ± 0,004-U-I Вт |
|
Внешн. |
от 6 до 20000 Вт |
от 0,2 до 50 А | ||
|
Коэффициент мощности |
Встр. |
от минус 1 до 1 |
от 0,01 до 3 А |
DcoSj = ± 0,002 |
|
Внешн. |
от 0,2 до 50 А |
Dcosj = ± (0,003-I/U+0,001) | ||
|
Отношение напряжений (коэффициент трансформации) |
Встр. |
от 0,8 до 1000 |
Междуфазное напряжение на обмотке НН -от 0,2 до 530 В |
dK = ± 0,3 % |
|
Внешн. | ||||
|
Разность фаз между током и напряжением |
Встр. |
от минус 180° до 180° |
от 0,01 до 3 А, от 30 до 420 В |
Дф= ± 0,1° |
|
Внешн. |
от 0,2 до 50 А от 30 до 420 В |
Дф= ± (0,2-I/U+0,06)° | ||
|
Угол сдвига фаз между напряжениями |
Внешн. |
от минус 180° до 180° |
Междуфазное напряжение на обмотке НН -от 0,2 до 530 В |
Дф = ±0,1° |
Примечания:
-
1. Z - измеренное значение полного сопротивления, Ом; I - измеренное значение силы тока, А; U - измеренное значение напряжения, В;
-
2. Пределы допускаемых дополнительных погрешностей измерителя, вызванных изменением температуры окружающего воздуха от границ нормального диапазона температур от 15 до 25 °C на каждые 10 °C до границ рабочего диапазона температур от минус 10 до плюс 40 °C, равны половине пределов основных погрешностей соответственно.
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания |
от 198 В до 242 В переменного тока, частотой от 49 Гц до 51 Гц |
|
Полная потребляемая мощность при питании от сети питания переменного тока с напряжением (220 ± 22) В, частотой (50 ± 1) Гц, 1В А, не более |
1500 |
|
Нормальные условия применения:
|
от 15 до 25 до 80 |
|
Рабочие условия применения:
|
от минус 10 до плюс 45 до 80 |
|
Габаритные размеры, мм, не более:
|
420x330x130 170x141x32 120x85x35 |
|
Масса, кг, не более:
|
16,5 1 0,4 |
|
Средняя наработка на отказ, ч, не менее |
8000 |
|
Средний срок службы, лет, не менее |
8 |
