Номер по Госреестру СИ: 55308-13
55308-13 Измерители несимметрии и несинусоидальности
(СА230)
Назначение средства измерений:
Измерители несимметрии и несинусоидальности СА230 (далее - измерители) предназначены для измерения действующего значения напряжения переменного тока, коэффициента искажения синусоидальности кривой напряжения, коэффициента несимметрии напряжений по обратной последовательности, а также для проверки порядка чередования фаз.

Внешний вид.
Измерители несимметрии и несинусоидальности
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 28.10.2018
Номер записи - 145466
ID в реестре СИ - 367866
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Нет модификации, Без модификации,
Производитель
Изготовитель - ООО "ОЛТЕСТ"
Страна - УКРАИНА
Населенный пункт - г.Киев
Уведомление о начале осуществления предпринимательской деятельности - Да
Новокузнецк — крупнейший город Кемеровской области. Его называют южной столицей Кузбасса. Полмиллиона жителей Новокузнецка смогли сделать свою малую родину не только крупнейшим промышленным городом Сибири, но и привлекательным для туристов поселением. История города началась в 1618 году, когда на правом берегу реки Томь был возведен Кузнецкий острог. Строительство острога было тесно связано с царским указом о расширении объема данников и, как следствие, увеличении объема дани, поступающей в казну. Главной проблемой в этом плане было то, что большая часть южных земель находилась под контролем воинственных племен.
«Благодаря» развитию Новокузнецка в сторону крупнейшего промышленного города естественный уровень растительности сохранился лишь на небольших участках. В основном это березово-осиновые леса, сосновые леса, луга и болота. Геологическое строение Новокузнецка довольно сложное: прямо через город проходит глубокий тектонический разлом, с которым связаны локальные землетрясения.
Угольная промышленность занимает второе место в структуре промышленного производства Новокузнецка. В городе 10 шахт, 3 разреза, 3 обогатительных фабрики. Металлургия занимает ведущее место среди всех видов промышленности города, именно здесь работает около 57% жителей, занятых в сфере промышленности. Новокузнецк — культурный центр Кузбасса. В городе имеется разветвленная сеть музеев, драматический театр и театр кукол «Сказ», несколько театральных студий, муниципальный камерный хор, джаз-клуб «Геликон», широкая сеть библиотек.
Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Новокузнецк по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Примечание!
Добавлены следующие фильтры:- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)
Статистика
Кол-во поверок - 8
Выдано извещений - 2
Кол-во периодических поверок - 8
Кол-во средств измерений - 3
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2014
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Измерители несимметрии и несинусоидальности (СА230)
ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
---|
Все средства измерений ООО "ОЛТЕСТ"
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
---|---|---|---|
21884-08 01.08.2013 |
Мосты переменного тока высоковольтные автоматические, СА7100-1, СА7100-2, СА7100-3 ООО "ОЛТЕСТ" (УКРАИНА г.Киев) |
ОТ МП |
1 год |
21884-13 10.10.2018 |
Мосты переменного тока высоковольтные автоматические, СА7100-1, СА7100-2, СА7100-3 ООО "ОЛТЕСТ" (УКРАИНА г.Киев) |
ОТ |
1 год |
31658-06 01.05.2011 |
Компараторы, СА507 ООО "ОЛТЕСТ" (УКРАИНА г.Киев) |
ОТ МП |
1 год |
31658-08 01.01.2014 |
Компараторы, СА507 ООО "ОЛТЕСТ" (УКРАИНА г.Киев) |
ОТ |
1 год |
31658-15 17.07.2021 |
Компараторы, СА507 ООО "ОЛТЕСТ" (УКРАИНА г.Киев) |
ОТ МП |
1 год |
39479-08 01.01.2014 |
Магазины нагрузок, СА5018-1, СА5018-5 ООО "ОЛТЕСТ" (УКРАИНА г.Киев) |
ОТ |
2 года |
40951-09 01.08.2014 |
Измерители потерь напряжения, СА210 ООО "ОЛТЕСТ" (УКРАИНА г.Киев) |
ОТ |
1 год |
40951-14 25.06.2019 |
Измерители потерь напряжения, СА210 ООО "ОЛТЕСТ" (УКРАИНА г.Киев) |
ОТ |
1 год |
40952-09 01.08.2014 |
Измерители коэффициента трансформации, СА610 ООО "ОЛТЕСТ" (УКРАИНА г.Киев) |
ОТ |
1 год |
40952-15 01.04.2020 |
Измерители коэффициента трансформации, СА610 ООО "ОЛТЕСТ" (УКРАИНА г.Киев) |
ОТ МП |
1 год |
41379-09 01.10.2014 |
Трансформаторы тока эталонные, СА535 ООО "ОЛТЕСТ" (УКРАИНА г.Киев) |
ОТ |
1 год |
41379-15 17.07.2021 |
Трансформаторы тока эталонные, СА535 ООО "ОЛТЕСТ" (УКРАИНА г.Киев) |
ОТ МП |
1 год |
49086-12 14.02.2017 |
Измерители трехфазные, СА540 ООО "ОЛТЕСТ" (УКРАИНА г.Киев) |
ОТ |
1 год |
50185-12 20.06.2017 |
Магазины нагрузок, СА5055 ООО "ОЛТЕСТ" (УКРАИНА г.Киев) |
ОТ |
1 год |
50187-12 |
Трансформатор напряжения эталонный, СА920-16 ООО "ОЛТЕСТ" (УКРАИНА г.Киев) |
ОТ |
1 год |
51201-12 |
Трансформаторы напряжения эталонные, СА921-110-35-0,1 ООО "ОЛТЕСТ" (УКРАИНА г.Киев) |
ОТ |
4 года |
51202-12 |
Трансформаторы напряжения эталонные, СА920-10-6-0,1 ООО "ОЛТЕСТ" (УКРАИНА г.Киев) |
ОТ |
4 года |
55308-13 28.10.2018 |
Измерители несимметрии и несинусоидальности, СА230 ООО "ОЛТЕСТ" (УКРАИНА г.Киев) |
ОТ |
1 год |
55309-13 28.10.2018 |
Трансформаторы напряжения эталонные, СА920 ООО "ОЛТЕСТ" (УКРАИНА г.Киев) |
ОТ |
5 лет |
55310-13 28.10.2018 |
Трансформаторы напряжения эталонные, СА921 ООО "ОЛТЕСТ" (УКРАИНА г.Киев) |
ОТ |
5 лет |
56312-14 24.01.2019 |
Измерители сопротивления обмоток трансформаторов, СА640 ООО "ОЛТЕСТ" (УКРАИНА г.Киев) |
ОТ |
2 года |
57688-14 25.06.2019 |
Установки поверочные трансформаторов напряжения, СА7400, СА7400М1 ООО "ОЛТЕСТ" (УКРАИНА г.Киев) |
ОТ |
3 года |
59334-14 08.12.2019 |
Измерители сопротивления обмоток трансформаторов, СА640 ООО "ОЛТЕСТ" (УКРАИНА г.Киев) |
ОТ |
2 года |
59731-15 05.02.2020 |
Измерители трехфазные, СА540 ООО "ОЛТЕСТ" (УКРАИНА г.Киев) |
ОТ МП |
1 год |
60013-15 24.02.2020 |
Мосты переменного тока высоковольтные автоматические, СА7100 ООО "ОЛТЕСТ" (УКРАИНА г.Киев) |
ОТ МП |
2 года |
70020-17 |
Мера электрической емкости и тангенса угла потерь, CA6221D-30-10 ООО "ОЛТЕСТ" (УКРАИНА г.Киев) |
ОТ МП |
2 года |
70022-17 |
Мера электрической емкости, МЕ-01 ООО "ОЛТЕСТ" (УКРАИНА г.Киев) |
ОТ МП |
2 года |
71114-18 11.05.2024 |
Магазины нагрузок, СА5018-1, СА5018-5 ООО "ОЛТЕСТ" (УКРАИНА г.Киев) |
ОТ МП |
3 года |
71260-18 21.05.2024 |
Трансформаторы тока эталонные, СА535 ООО "ОЛТЕСТ" (УКРАИНА г.Киев) |
ОТ МП |
5 лет |
72294-18 24.08.2024 |
Компараторы, СА507 ООО "ОЛТЕСТ" (УКРАИНА г.Киев) |
ОТ МП |
3 года |
76416-19 18.10.2024 |
Мосты переменного тока высоковольтные автоматические, СА7100М1, СА7100М1.1 ООО "ОЛТЕСТ" (УКРАИНА г.Киев) |
ОТ МП |
2 года |
Хабаровск - город в России, административный центр Хабаровского края. Один из крупнейших политических, образовательных и культурных центров Дальнего Востока России. Крупнейший город на Дальнем Востоке с населением 617 441 человек.
Расположен в центре пересечения международных железнодорожных и воздушных транспортных путей на правом берегу Амурской протоки и реки Амур на Среднеамурской низменности, недалеко от границы с Китаем (на катере от речного вокзала до ближайшего китайского города Фуюань около 65 км).
Экономика Хабаровского края диверсифицирована, базируется на развитом и многоотраслевом промышленном производстве, транспортном обслуживании основных грузопотоков. Ведущими отраслями хозяйственного комплекса края являются промышленность (24,6% валового регионального продукта), транспорт и связь (17,3%), торговля (13,9%). В промышленном производстве доля обрабатывающих отраслей составляет более 79%. Основными отраслями промышленности региона являются металлургия, машиностроение, энергетика, нефтепереработка, добыча - угля и руд цветных металлов и производство продуктов питания.
Отчет "Анализ рынка поверки в Хабаровске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Хабаровск.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Измерители несимметрии и несинусоидальности (СА230)
Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
---|---|---|---|---|---|---|---|---|---|---|
ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 4 | 0 | 4 | 2 | 4 | 0 | 4 | ||
ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 |
Стоимость поверки Измерители несимметрии и несинусоидальности (СА230)
Организация, регион | Стоимость, руб | Средняя стоимость |
---|---|---|
ФБУ НИЦ ПМ-Ростест Москва |
5499 | 5499 |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится фотохимическим методом на переднюю панель измерителей и типографским способом на эксплуатационную документацию.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации «Измеритель несимметрии и несинусоидально-сти СА230 Часть 1. Техническая эксплуатация AMAK.411728.013 РЭ»
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям несимметрии и несинусоидальности СА230
ТУ У 33.2 - 33293986 - 010:2012 "Измеритель несимметрии и несинусоидально-сти СА230. Технические условия"
ГОСТ Р 8.746-2001. «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/^3 кВ».
Поверка
Поверкаосуществляется по документу АМАК.411728.013 РЭ1 "Измеритель несимметрии и неси-нусоидальности СА230. Руководство по эксплуатации. Часть 2. Методика поверки", утвержденному ГП «Укрметртестстандарт» 19.12.2012.
Основное средство поверки: калибратор переменного тока "Ресурс-К2", гос-реестр № 31319-12.
Изготовитель
ООО «ОЛТЕСТ»
Юридический адрес: 03056, Украина, г. Киев, пр. Победы 37, корп. 1, к. 11.
Фактический адрес: 04080, Украина, г. Киев, ул. Фрунзе, 86.
Тел. 380-44-331 46 21, 8-380-44-227-66-65.
Тел/факс: 380-44-537-08-01.
E-mail: info@oltest.com.ua.
http://www.oltest.com.ua
Экспертиза проведена
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»).
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru.
Заместитель Руководителя Федерального агентства по техническому регулированию и метрологии
Измерители выполнены в прямоугольном пластиковом корпусе и выпускаются в щитовом и настольном исполнениях. Зажимы для подключения измерительных проводников и кабеля питания размещены на задней стенке измерителей. На передних панелях измерителей установлены жидкокристаллические индикаторы.
Измерители выполняют аналого-цифровое преобразование входных сигналов и с помощью методов цифровой обработки определяют значение измеряемых величин. Результаты измерения отображаются на индикаторе.
Измерители имеют функцию проверки порядка чередования фаз в диапазоне напряжения от 70 до 250 В.

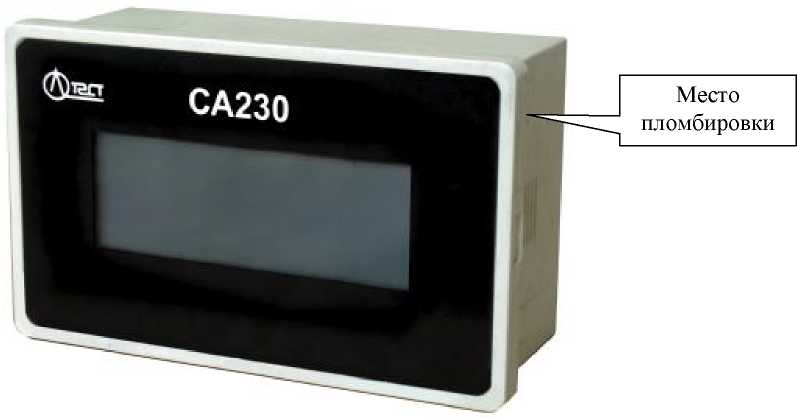

Внешний вид измерителя несимметрии и несинусоидальности СА230 представлен на рисунке 1.

Рисунок 1
Таблица 1 - Основные метрологические и технические характеристики измерителей не-симметрии и несинусоидальности СА230
Наименование характеристики |
Числовое значение характеристики |
Диапазон измерения коэффициента несинусоидаль-ности Ки, % , в диапазоне напряжения от 45 до 250 В |
от 0 до 10 |
Диапазон измерения коэффициента несимметрии К2и, % , в диапазоне напряжения от 70 до 250 В |
от 0 до 10 |
Действующее значение напряжения, В |
от 10 до 250 |
Пределы допускаемой абсолютной погрешности измерения коэффициента несинусоидальности Ки, % |
±0,2 |
Пределы допускаемой абсолютной погрешности измерения коэффициента несимметрии К2и, % |
±0,3 |
Пределы допускаемой относительной погрешности измерения напряжения, % |
±0,5 |
Номинальная частота напряжения переменного тока, Гц |
50 |
Полное входное сопротивление для любой пары измерительных зажимов измерителя, МОм, не меньше |
2 |
Полная потребляемая мощность, В-А |
10 |
Рабочие условия эксплуатации:
|
от 0 до плюс 40 80 от 84 до 106,7 |
Масса, кг, не более |
0,5 |
Габаритные размеры, мм, не более |
200 X 85 X 120 |
Средний срок службы, лет, не менее |
8 |
