Номер по Госреестру СИ: 49171-12
49171-12 Измерители метеорологических параметров дорожного полотна бесконтактные
(NIRS31-UMB)
Назначение средства измерений:
Измерители метеорологических параметров дорожного полотна бесконтактные NIRS31-UMB (далее измерители NIRS31-UMB) предназначены для непрерывных дистанционных измерений температуры поверхности дорожного полотна, высоты слоя воды, снега, льда на дорожном полотне.
Внешний вид.
Измерители метеорологических параметров дорожного полотна бесконтактные
Рисунок № 1
Внешний вид.
Измерители метеорологических параметров дорожного полотна бесконтактные
Рисунок № 2
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 01.03.2017
Номер записи - 138383
ID в реестре СИ - 360783
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Нет модификации, нет данных, NIRS31-UMB,
Производитель
Изготовитель - Фирма "Lufft Mess- und Regeltechnik GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Представленный отчет состоит из круговой и столбчатой диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок. В отчете использованы не все группы СИ, а только самые крупные группы СИ (5 тыс.), название которых состоят не более чем из двух слов.
На круговой диаграмме показано распределение поверок СИ по группам. Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по группам СИ, существенно превышает объём поверок, загруженных в АРШИН. Это связано с тем, что многие типы СИ входят одновременно в несколько групп.
Столбчатая диаграмма демонстрирует то же распределение поверок по группам СИ, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Статистика
Кол-во поверок - 327
Выдано извещений - 21
Кол-во периодических поверок - 249
Кол-во средств измерений - 149
Кол-во владельцев - 7
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1607 от 2015.12.16 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ «Ртищево»
Наличие аналогов СИ: Измерители метеорологических параметров дорожного полотна бесконтактные (NIRS31-UMB)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
49171-12 Измерители метеорологических параметров дорожного полотна бесконтактные (NIRS31-UMB) Фирма "Lufft Mess- und Regeltechnik GmbH" (ГЕРМАНИЯ ) |
57179-19 Датчики состояния поверхности дорожного полотна ("ДСПД") Общество с ограниченной ответственностью «ОКБ Бурстройпроект» (ООО «ОКБ Бурстройпроект») (РОССИЯ г. Москва) |
Все средства измерений Общество с ограниченной ответственностью «ОКБ Бурстройпроект» (ООО «ОКБ Бурстройпроект»)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
39179-08 01.12.2013 |
Датчики температуры и влажности воздуха, 8160.TFF10 Фирма "Lufft Mess- und Regeltechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
39341-08 01.01.2014 |
Датчики количества осадков, 8353.01 Фирма "Lufft Mess- und Regeltechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
39390-08 01.01.2014 |
Датчики атмосферного давления, 8355.03 Фирма "Lufft Mess- und Regeltechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
40332-09 01.05.2014 |
Датчики высоты снежного покрова, 8365.00 Фирма "Lufft Mess- und Regeltechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
40547-09 01.06.2014 |
Датчики скорости и направления воздушного потока, 8352.USH4M Фирма "Lufft Mess- und Regeltechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
40777-09 01.07.2014 |
Датчики температуры поверхности и грунта дорожного полотна, температуры водной смеси на дорожном полотне, 8410.02 Фирма "Lufft Mess- und Regeltechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
41440-09 01.10.2014 |
Станции погодные автоматические, WS-UMB Фирма "Lufft Mess- und Regeltechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
49171-12 01.03.2017 |
Измерители метеорологических параметров дорожного полотна бесконтактные, NIRS31-UMB Фирма "Lufft Mess- und Regeltechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
51136-12 |
Комплект поверочный, VS20-UMB Фирма "Lufft Mess- und Regeltechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
51140-12 |
Нефелометр, VS20-UMB Фирма "Lufft Mess- und Regeltechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
51141-12 11.09.2017 |
Нефелометры, VS20-UMB Фирма "Lufft Mess- und Regeltechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
51780-12 23.11.2017 |
Преобразователи метеорологических параметров дорожного покрытия, IRS31-UMB Фирма "Lufft Mess- und Regeltechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
54538-13 08.08.2018 |
Преобразователи параметров атмосферных осадков, R2S-UMB Фирма "Lufft Mess- und Regeltechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
56245-14 23.01.2019 |
Анемометры ультразвуковые , Ventus-UMB Фирма "Lufft Mess- und Regeltechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
56672-14 27.02.2019 |
Метеостанции, OPUS мод. OPUS THI, OPUS THIР, OPUS TСО Фирма "Lufft Mess- und Regeltechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
Отчет Дерево связей позволяет получить информацию об организациях, оказывающих услуги поверки выбранному владельцу средств измерений.
Отчет выполнен в виде графа. Красной парной связью показаны связи между владельцем СИ и поверителями, серой парной связью показаны прочие клиенты поверителя.
В целях обеспечения актуальности информации и читаемости графа максимальное количество связей ограничено 50 (для владельца СИ и каждого из поверителей). Кроме того, связь отображается только в том случае, если количество поверок между владельцем и поверителем превышает 50 шт. за последние 6 месяцев.
Кто поверяет Датчики состояния поверхности дорожного полотна ("ДСПД")
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 244 | 5 | 31 | 205 | 17 | 236 | 31 | 205 | |
| ФГБУ "ЦЕНТРАЛЬНОЕ УГМС" (RA.RU.311680) | 45 | 1 | 44 | 4 | 23 | 1 | 22 | |||
| ФГУП "ВНИИМ им. Д.И. Менделеева" (RA.RU.311541) | 38 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Датчики состояния поверхности дорожного полотна ("ДСПД")
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение «UMB-Config-Tool» состоит из двух модулей: встроенного ПО и автономного ПО. Встроенное ПО (UMBreader) обеспечивает сбор данных, обработку, передачу данных на персональный компьютер. Автономное ПО («Congif-Software-UMB») обеспечивает отображение, анализ и архивирование результатов измерений, проверку состояния снегомеров. Автономное ПО является полностью метрологически значимым (файл ulsps.exe).
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Congif-Software-UMB |
«ulsps.exe» |
1.5 |
AAD95E31 |
CRC32 |
|
UMBreader |
«UMBreader.hex» |
1.2 |
76E5BDFF |
CRC32 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений соответствует уровню «С» по МИ 3286-2010.
Влияние ПО «UMB-Config-Tool» учтено при нормировании метрологических характеристик.
Таблица 2
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в формуляре «Измерители метеорологических параметров дорожного полотна бесконтактные NIRS31-UMB».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям
Лист № 4 всего листов 4 метеорологических параметров дорожного полотна бесконтактным NIRS31-UMB
1. ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
2. ГОСТ 8.558-93 ГСИ. «Государственная поверочная схема для средств измерений температуры».
-
3. ГОСТ 8.477-82 ГСИ. «Государственная поверочная схема для средств измерений уровня жидкости».
-
4. Формуляр «Измерители метеорологических параметров дорожного полотна бесконтактные NIRS31-UMB».
осуществление деятельности в области гидрометеорологии.
Поверка
Поверкаосуществляется по методике поверки МП 2551-0086-2011 «Измерители метеорологических параметров дорожного полотна бесконтактные NIRS31-UMB», утвержденной ГЦИ СИ ФГУП «ВНИ-ИМ им. Д.И. Менделеева» 26.09.2011 года.
Основные средства поверки:
-
1. Термометр сопротивления эталонный ЭТС-100, диапазон (минус 196-666)°С, пг±0,02°С.
-
2. Штангенциркуль ЩЦ1-400-0,1 по ГОСТ 166-89, диапазон (0-75) мм, пг±0,05 мм.
Принцип работы измерителей NIRS31-UMB основан на измерении интенсивности потока инфракрасного излучения, его оценке и расчете температуры поверхности дорожного полотна, высоты слоя воды, снега, льда на дорожном полотне.
Измерители NIRS31-UMB состоят из излучателя, приемника, пирометра, блока электроники, микропроцессора, кронштейна и опоры.
Поток инфракрасного излучения от излучателя направляется на дорожное полотно, отражается от него и принимается приемником. В блоке электроники производится обработка полученного сигнала и расчет высоты слоя воды, снега, льда на поверхности дорожного покрытия. Для передачи в линии связи полученный сигнал преобразуется в цифровой код. Для измерения температуры поверхности дорожного полотна используется пирометр. Изменение излучательной способности поверхности дорожного покрытия во времени и пространстве компенсируется выбором диапазона длин волн для измерений и алгоритмом расчета. По результатам измерений высоты слоя воды, снега, льда на поверхности дорожного полотна процессором рассчитывается коэффициент сцепления между дорожным покрытием и автопокрышкой. Все расчеты проводятся по алгоритмам, разработанным фирмой «Lufft». Управление измерителями NIRS31-UMB осуществляется микропроцессором.
Конструктивно измерители NIRS31-UMB выполнены в одном компактном модуле, закрепленном на опоре, в котором излучатель, приемник, пирометр и блок электроники объединены в одном корпусе.
В измерителях NIRS31-UMB для защиты от неблагоприятных погодных условий применено термостатирование модуля и обогрев окна, реализована функция оповещения о загрязненности оптических поверхностей.
Измерители NIRS31-UMB могут работать автономно и в составе автоматизированных метеорологических станций.
Измерители NIRS31-UMB работают круглосуточно, имеют последовательный интерфейс RS-232, RS-485. Дальность подключения измерителей NIRS31-UMB до 1500 м.
Модификации измерителей NIRS31-UMB отличаются своим составом. В модификации NIRS31-UMB 8710.UT01 используется пирометр для измерения температуры дорожного полотна. В модификации NIRS31-UMB 8710.U01 пирометр не используется.

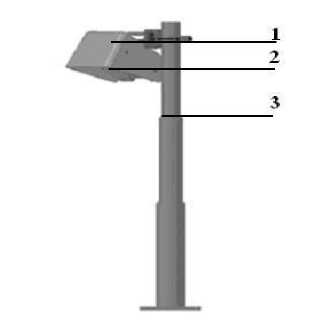

Рис. 1 Измерители NIRS31-UMB 1-излучатель, 2-приемник, 3-опора

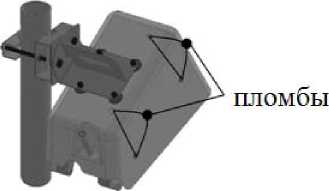

Рисунок 2. Схема пломбирования измерителей NIRS31-UMB.
|
Наименование характеристики |
Значения характеристики | |
|
NIRS31-UMB 8710.UT01 |
NIRS31-UMB 8710.U01 | |
|
Диапазон измерений температуры поверхности дорожного полотна, °С |
Минус 40-70 |
- |
|
Пределы допускаемой абсолютной погрешности измерений температуры поверхности дорожного полотна, °С |
±0,8 | |
|
Диапазон измерений толщины слоя воды, мм |
0-2 |
0-2 |
|
Наименование характеристики |
Значения характеристики | |||
|
NIRS31-UMB 8710.UT01 |
NIRS31-UMB 8710.U01 | |||
|
Пределы допускаемой абсолютной погрешности из- | ||||
|
мерений толщины слоя воды(Нв), мм |
±(0,1+0,2-Нв) |
±(0,1+0,2-Нв) | ||
|
Диапазон измерений толщины слоя снега, льда, мм |
0-10 |
0-10 | ||
|
Пределы допускаемой абсолютной погрешности из- | ||||
|
мерений толщины слоя снега, льда(Нс,л), мм |
±(0,1+0,2^Нс,л) |
±(0,1+0,2^Нс,л) | ||
|
Период обновления измеренных значений, с |
60 |
60 | ||
|
Разрешение измерений температуры поверхности | ||||
|
дорожного полотна, °С |
0,1 |
- | ||
|
Разрешение измерений толщины воды, высоты сне- | ||||
|
га, льда, мм |
0,01 |
0,01 | ||
|
Электрическое питание постоянный ток: | ||||
|
-напряжение, В |
24±10 |
24±10 | ||
|
-частота, Гц |
50±1 |
50±1 | ||
|
Максимальная потребляемая мощность, ВА |
50 |
50 | ||
|
Габаритные размеры, масса |
ширина, мм |
высота, мм |
глубина, мм |
масса, кг |
|
Измерители NIRS31-UMB |
225 |
425 |
285 |
10 |
|
Средняя наработка на отказ, ч |
8000 |
8000 | ||
|
Срок службы, лет |
8 |
8 | ||
|
Условия эксплуатации: | ||||
|
-температура воздуха, oC; |
минус 40 - 70 | |||
|
-относительная влажность воздуха, %; |
0 - 100 | |||
|
-атмосферное давление, гПа |
600 - |
1100 | ||
