Номер по Госреестру СИ: 56245-14
56245-14 Анемометры ультразвуковые
(Ventus-UMB)
Назначение средства измерений:
Анемометры ультразвуковые Ventus-UMB (далее - Ventus-UMB) предназначены для измерений скорости и направлений воздушного потока (ветра) в приземном слое атмосферы и передачи результатов измерений по цифровым или аналоговым каналам связи на внешние устройства отображения информации или системы сбора метеорологических данных.
Внешний вид.
Анемометры ультразвуковые
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 23.01.2019
Номер записи - 146514
ID в реестре СИ - 368914
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
ОВЕН ПД100И, ОВЕН ПД100-ДН1.0, Нет модификации, Ventus-UMB,
Производитель
Изготовитель - Фирма "Lufft Mess- und Regeltechnik GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет RT_57 представляет собой рейтинг 30 ведущих организаций, выполняющих первичную поверку измерительных систем (ИС) и их элементов. Данные охватывают рынок первичных поверок за выбранный год (доступны года с 2019 по н.в.).
Основная цель отчета — оценка активности и доли рынка крупнейших участников, а также степени их оснащенности средствами поверки и эталонами. Отчет содержит сведения о фактической поверочной деятельности каждой организации, включая:
- Количество выполненных первичных поверок ИС и их элементов;
- Долю первичных поверок в общем объеме поверок организации;
- Долю на рынке первичных поверок и всех поверок ИС;
- Количество извещений о непригодности ИС и их рыночную долю;
- Оснащенность средствами поверки и эталонами (по ФГИС АРШН);
- Число поверяемых типов СИ, относящихся к ИС и их элементам.
Отчет представлен в виде интерактивной таблицы с возможностью сортировки, фильтрации, поиска и настройки числа отображаемых записей. Указаны юридические и контактные данные каждой организации с активной ссылкой на запись в реестре аккредитованных лиц.
Кроме рейтинга, для каждого года доступна агрегированная статистика:
- Число уникальных организаций, выполнявших поверку ИС;
- Количество примененных эталонов и ГЭТ;
- Общее количество поверок по различным видам эталонов;
- Прослеживаемость поверок до конкретных ГЭТ.
Таблицы включают сведения о количестве поверок, выполненных с прослеживаемостью до каждого конкретного ГЭТ, что позволяет анализировать метрологическую трассируемость и распределение нагрузки на государственные эталоны.
Отчет может быть использован:
- Органами регулирования для анализа первичного рынка ИС;
- Руководителями организаций при выборе подрядчиков по поверке;
- Методистами и аналитиками при оценке устойчивости метрологической инфраструктуры.
Отчет RT_57 — это инструмент прозрачного анализа лидеров первичного метрологического рынка, позволяющий эффективно сравнивать деятельность организаций в контексте нормативного прослеживания, оснащенности и объемов поверочной практики.
Статистика
Кол-во поверок - 82
Выдано извещений - 0
Кол-во периодических поверок - 72
Кол-во средств измерений - 10
Кол-во владельцев - 5
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 587 дн.
Приказы РСТ, где упоминается данный тип СИ
№40 от 2014.01.22 Об утверждении типов средств измерений (Регистрационный номер в Гос.реестре СИ 56233-14,56234-14,56232-14,56235-14 по 56247-14)
№2086 от 2022.08.22 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Системы менеджмента" (ТК 076)
Наличие аналогов СИ: Анемометры ультразвуковые (Ventus-UMB)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Lufft Mess- und Regeltechnik GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
39179-08 01.12.2013 |
Датчики температуры и влажности воздуха, 8160.TFF10 Фирма "Lufft Mess- und Regeltechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
39341-08 01.01.2014 |
Датчики количества осадков, 8353.01 Фирма "Lufft Mess- und Regeltechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
39390-08 01.01.2014 |
Датчики атмосферного давления, 8355.03 Фирма "Lufft Mess- und Regeltechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
40332-09 01.05.2014 |
Датчики высоты снежного покрова, 8365.00 Фирма "Lufft Mess- und Regeltechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
40547-09 01.06.2014 |
Датчики скорости и направления воздушного потока, 8352.USH4M Фирма "Lufft Mess- und Regeltechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
40777-09 01.07.2014 |
Датчики температуры поверхности и грунта дорожного полотна, температуры водной смеси на дорожном полотне, 8410.02 Фирма "Lufft Mess- und Regeltechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
41440-09 01.10.2014 |
Станции погодные автоматические, WS-UMB Фирма "Lufft Mess- und Regeltechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
49171-12 01.03.2017 |
Измерители метеорологических параметров дорожного полотна бесконтактные, NIRS31-UMB Фирма "Lufft Mess- und Regeltechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
51136-12 |
Комплект поверочный, VS20-UMB Фирма "Lufft Mess- und Regeltechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
51140-12 |
Нефелометр, VS20-UMB Фирма "Lufft Mess- und Regeltechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
51141-12 11.09.2017 |
Нефелометры, VS20-UMB Фирма "Lufft Mess- und Regeltechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
51780-12 23.11.2017 |
Преобразователи метеорологических параметров дорожного покрытия, IRS31-UMB Фирма "Lufft Mess- und Regeltechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
54538-13 08.08.2018 |
Преобразователи параметров атмосферных осадков, R2S-UMB Фирма "Lufft Mess- und Regeltechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
56245-14 23.01.2019 |
Анемометры ультразвуковые , Ventus-UMB Фирма "Lufft Mess- und Regeltechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
56672-14 27.02.2019 |
Метеостанции, OPUS мод. OPUS THI, OPUS THIР, OPUS TСО Фирма "Lufft Mess- und Regeltechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по разделам областей измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные разделы областей измерений. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношением или пропорции между разделами областей измерений.
На круговой диаграмме показано количественное соотношение между разделами областей измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные разделы областей измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН.
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по разделам областей измерений, но уже в динамике по годам начиная с 2000 года.
Кто поверяет Анемометры ультразвуковые (Ventus-UMB)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФГБУ "ЦЕНТРАЛЬНОЕ УГМС" (RA.RU.311680) | 65 | 25 | 0 | 63 | 0 | 59 | 0 | 57 | ||
| ФГУП "ВНИИМ им. Д.И. Менделеева" (RA.RU.311541) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГБУ "Главная геофизическая обсерватория им. А.И.Воейкова" (647) | 7 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ВЛАДИМИРСКИЙ ЗАВОД "ЭТАЛОН" (RA.RU.311255) | 4 | 0 | 4 | 0 | 4 | 0 | 4 |
Стоимость поверки Анемометры ультразвуковые (Ventus-UMB)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Магаданский ЦСМ Магаданская область |
2385 | 2385 |
Программное обеспечение
Ventus-UMB имеют встроенное программное обеспечение (далее - ПО), которое обеспечивает расчет скорости и направления воздушного потока (ветра), обработку и передачу данных на индикаторные устройства или системы сбора метеорологических данных.
Встроенное программное обеспечение Ventus-UMB обеспечивает расчет скорости и направлений воздушного потока (ветра), обработку и передачу данных на индикаторные устройства или системы сбора метеорологических данных.
Идентификационные данные ПО Ventus-UMB приведены в таблице 1.
Таблица 1
|
Наименование программного обеспечения |
Идентификационный номер программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
VENTUS_Vxx |
VENTUS_ Vxx.mot |
Vxx |
36BDDC03735D42 06C6158A87700F1 EC9 * |
MD5 |
|
UMB Config Tool_Vxx |
UMB Config Tool_Vxx.exe |
Vxx |
74FBBA72628836 21C8775985B8709 E2A ** |
MD5 |
Примечание: xx - диапазон значений от 0 до 99. Данные цифры в номере версии означают изменения в ПО, не затрагивающие метрологически значимой части ПО Ventus-UMB;
* - для версии ПО V20; **- для версии ПО V1.9.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений по МИ 3286-2010 - А.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносят на корпус анемометра ультразвукового Ventus-UMB в виде наклейки и на титульный лист Руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений изложена в Руководстве по эксплуатации на «Анемометры ультразвуковые Ventus-UMB».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анемометрам ультразвуковым Ventus-UMB
-
1 ГОСТ 8.542-86 «ГСИ . Государственный специальный эталон и государственная поверочная схема для средств измерений скорости воздушного потока »;
-
2 Приказ Минприроды № 424 от 07.12.2012 «Об утверждении перечня измерений , относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области гидрометеорологии и смежных с ней областях, и обязательных метрологических требований к ним, в том числе показателей точности измерений»;
-
3 Приказ Минприроды России N 425 от 07.12.2012 "Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области охраны окружающей среды, и обязательных метрологических требований к ним, в том числе показателей точности измерений";
-
4 Техническая документация фирмы «Lufft Mess- und Regeltechnik GmbH», Германия .
Лист № 4
Всего листов 4
Поверка
Поверкаосуществляется по МП 2550-0224-2013 «Анемометры ультразвуковые Ventus-UMB. Методика поверки», утвержденной ГЦИ СИ ФГУП “ВНИИМ им. Д.И. Менделеева” 25.09.2013 г.
Основные средства поверки:
- ГСЭ единицы скорости воздушного потока ГЭТ 150-2012, диапазон воспроизводимых скоростей от 0,1 до 100 м/с, СКО=0,1 %, НСП=0,12 %;
- поворотное устройство (круговой лимб) с погрешностью не более ± 1 °.
Изготовитель
Фирма «Lufft Mess- und Regeltechnik GmbH», Германия .Адрес: GutenbergstraBe 20, D-70736 Fellbach, индекс 4252, D-70719 Fellbach, тел. 49 (0) 711/51822-0, факс 49 (0) 711/51822-41.
Заявитель
ОАО «Московские дороги».
Адрес: 127566, Москва, Алтуфьевское шоссе, д.44, тел./факс: +7 (495) 532-88-18.
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»,
Адрес: 190005, Санкт-Петербург, Московский пр., 19, тел. (812) 251-76-01, факс (812) 713-01-14, info@vniim.ru
Принцип измерений основан на вычислении времени распространения ультразвуковых импульсов в воздухе.
Анемометры ультразвуковые Ventus-UMB состоят из двух пар ультразвуковых приемопередатчиков, ортогонально ориентированных в плоскости относительно друг друга. За один измерительный цикл происходит вычисление времени прохождения ультразвуковыми импульсами расстояния между передатчиком, генерирующем импульсы, и приёмником, принимающем импульсы. Определение времени прохождения ультразвукового импульса между двумя головками одной пары происходит в обоих направлениях.
При отсутствии ветра значения временных интервалов будут одинаковыми. Если скорость ветра отлична от нуля, то в каждой паре головок одно из измеренных значений времени прохождения будет отличаться от другого вследствие влияния ветра на распространение ультразвуковых импульсов в воздухе. При попутном ветре время прохождения будет меньше, чем при обратном. Сравнение значений временных интервалов позволяет определить скорость и направление ветра.
После измерения метеорологические параметры (скорость и направление воздушного потока (ветра) преобразовываются в цифровой код процессором и передаются по линии связи в систему сбора и обработки информации. В системе сбора и обработки информации метеорологические параметры обрабатываются, регистрируются, архивируются и формируются метеорологические сообщения для передачи их в линию связи.
Цифровые коды с информацией о скорости и направлении воздушного потока ветра обрабатываются и преобразуются при помощи модуля преобразователей измерительных, состоящего из процессоров, имеющих интерфейсные выходы цифровой и аналоговый для подсоединения к компьютеру.

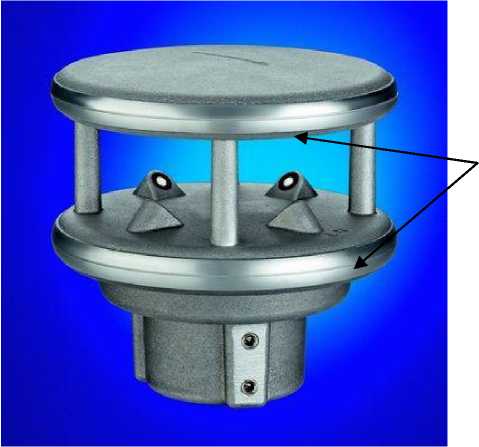

Внешний вид Ventus-UMB показан на рисунке 1.
Место опломбирования
8 точек
Рисунок 1
Лист № 2 Всего листов 4
Основные метрологические и технические характеристики анемометров ультразвуковых Ventus-UMB представлены в таблице 2.
Таблица 2
|
Наименование параметра |
Значение параметра |
|
Диапазон измерений скорости воздушного потока (ветра), м/с |
0,1 - 75 |
|
Пределы допускаемой абсолютной погрешности измерений скорости воздушного потока (ветра) в диапазоне (от 0,1 до 10,0) м/с, м/с |
± 0,2 |
|
Пределы допускаемой относительной погрешности измерений скорости воздушного потока (ветра) в диапазоне (свыше 10,0 до 75) м/с, % |
± 2 |
|
Диапазон измерений направлений воздушного потока (ветра), градус |
0 - 359,9 |
|
Пределы допускаемой абсолютной погрешности измерений направлений воздушного потока (ветра), градус |
± 2 |
|
Напряжение питания постоянного тока (внешний источник), В |
24 ± 10 % |
|
Потребляемая мощность, Вт, не более: с подогревом без подогрева |
1,2 240 |
|
Габаритные размеры, мм, не более: диаметр высота |
150 170 |
|
Масса, кг, не более |
1,62 |
|
Рабочий диапазон температур окружающего воздуха, оС |
от минус 40 до 60 |
|
Относительная влажность окружающего воздуха, % |
от 0 до 95 (без конденсата) |
|
Диапазон температур окружающего воздуха при транспортировании и о хранении, С |
от минус 55 до 80 |
|
Средний срок службы, лет |
10 |
|
Средняя наработка до отказа, ч |
35000 |
