Номер по Госреестру СИ: 51141-12
51141-12 Нефелометры
(VS20-UMB)
Назначение средства измерений:
Нефелометры VS20-UMB предназначены для автоматических измерений метеорологической оптической дальности (далее МОД).
Аналитический паспорт типа средства измерений
51141-12 — Нефелометры
VS20-UMB
Фирма "Lufft Mess- und Regeltechnik GmbH"
ГЕРМАНИЯ
МПИ: 1 год
Действует
1
организаций1
владельцев3
версий1
Всего поверок
по агрегатам с 2010 года
0
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
1
Организаций-поверителей
эффективное число: 1
1
Владельцев СИ
эффективное число: 1
1
Экземпляров СИ
по агрегатам владельцев / организаций
100%
Периодические поверки
первичные: 0%
0%
Непригодность
0 извещений
100%
Поверки юрлиц
доля в общем объёме
4 502 ₽
Средневзвешенная цена
медиана: 4 502 ₽
0%
Покрытие ценами
расчётный известный объём: 0 ₽
нет данных
Средний возраст парка
взвешено по годовому объёму
нет данных
Наблюдаемый МПИ
по фактическим интервалам
10 000
Концентрация поверителей
HHI; доля топ-5: 100%
10 000
Концентрация владельцев
HHI; доля топ-5: 100%
1
Модификаций
на графике — наиболее массовые
83%
Полнота данных
карточка, рынок, документы и связи
15
Типов у производителя
портфель изготовителя в реестре
есть
Каталогизация
в перечне ПП РФ № 250 не найден
Автоматические аналитические выводы
- За весь доступный период по типу отражено 1 поверок; пик пришёлся на 2024 год (1).
- Рынок представлен 1 организациями; концентрация высокая (HHI 10000), доля топ-5 — 100%.
- В базе найдено 1 владельцев и 1 экземпляров СИ; доля пяти крупнейших владельцев — 100%.
- Средневзвешенная цена поверки — 4 502 руб.; ценами покрыто 0% годового объёма, расчётный известный объём услуг — 0 руб.
- Интегральная полнота карточки и связанных аналитических данных оценивается в 83%.
Документы и быстрые переходы
Пик активности: 2024 — 1
Долгосрочный CAGR: нет данных
Активных версий: 1
Ценовой диапазон: 4 502–4 502 ₽
Динамика поверок по годам
Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.
Структура поверок
Темпы изменения год к году
Динамика доли непригодности
Крупнейшие организации-поверители
Парето концентрации рынка
Лидеры текущего года
Сектор поверителей
Федеральные округа
Российская система калибровки
РСК DCC Portal — цифровые сертификаты калибровки
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Калибровка · DCC · реестрrsk.rostest.ru
Официальный государственный ресурс
ФГИС «Аршин» — Федеральный информационный фонд
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Росстандарт · официальный порталfgis.gost.ru
Цена, объём работ и размер парка
Распределение цен
Профиль возраста парка
Объём поверок сгруппирован по среднему возрасту парка у организаций.
Фактический профиль межповерочных интервалов
Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.
Крупнейшие владельцы парка
Категории владельцев
Топ владельцев: экземпляры и поверки
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| СПЕЦМОНТАЖПРИБОР ООО | Юридические лица | 1 | 1 | 1,00 |
Наиболее массовые модификации
Продолжительность версий
Полнота данных
История версий типа СИ
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| a2cfd8f9-a377-84d1-043b-0b789a58356b | 51141-12 | 2024-03-22 | — | актуальная |
| 4bce943e-70df-3474-bc0e-2aa75b4dd6fa | 51141-12 | 2024-03-21 | 2024-03-22 | архивная |
| 7067dc73-fe84-9e2d-8b9e-c82ba4459f11 | 51141-12 | 2020-05-07 | 2024-03-21 | архивная |
Цифровой ресурс Ростеста
SOFT.Rostest — программные и цифровые решения
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
ПО и цифровые сервисыsoft.rostest.ru
IT-решения для метрологии
MetrologyNet — автоматизация метрологических процессов
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Автоматизация и Data Sciencemetrologynet.ru
Исходные отчетные блоки — улучшенный режим
Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку
Фильтры по столбцам
CSV / Excel
Полный экран
В выгрузку попадают строки с учётом текущих фильтров и сортировки.
Таблицы загружаются…
Внешний вид.
Нефелометры
Рисунок № 1
Внешний вид.
Нефелометры
Рисунок № 2
Общие сведения
Дата публикации - 22.03.2024
Срок свидетельства - 11.09.2017
Номер записи - 140726
ID в реестре СИ - 363126
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
3237
Производитель
Изготовитель - Фирма "Lufft Mess- und Regeltechnik GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
В отчете предоставлена информация по географии распределения эталонов единиц величин по территории РФ и видам измерений.
Предусмотрено выделение 11 видов измерений:
- Акустические величины
- Давление, вакуум
- Оптические и оптико-физические
- Теплофизика, температура
- Время, частота
- Ионизирующие излучения и ядерные константы
- Поток, расход, уровень, объем веществ
- Электрические и магнитные величины, радиоэлектроника
- Геометрические величины
- Механические величины
- Состав и свойства веществ
Географическая привязка эталонов осуществляется к конкретному городу, региону или федеральному округу РФ. Количественные данные об эталонах представлены как штуках, так и в процентном соотношении.
В качестве источника данных были использованы два реестра ФГИС АРШИН: реестр эталонов единиц величин - https://fgis.gost.ru/fundmetrology/registry/11 и реестр средств измерений, применяемых в качестве эталонов - https://fgis.gost.ru/fundmetrology/cm/etalons/296436.
Отчет состоит из 12 графиков и 2 таблиц, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Первый блок содержит сводную статистическую информацию об эталонах. Отдельно для аттестованных эталонов и отдельно для средств измерений, применяемых в качестве эталонов. Далее, следуют два информационных блока с привязкой к региону РФ или Федеральному округу.
В завершении отчета приведена сводная таблица, данные из которой можно использовать для самостоятельной обработки данных.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Нефелометры (VS20-UMB)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Lufft Mess- und Regeltechnik GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
39179-08 01.12.2013 |
Датчики температуры и влажности воздуха, 8160.TFF10 Фирма "Lufft Mess- und Regeltechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
39341-08 01.01.2014 |
Датчики количества осадков, 8353.01 Фирма "Lufft Mess- und Regeltechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
39390-08 01.01.2014 |
Датчики атмосферного давления, 8355.03 Фирма "Lufft Mess- und Regeltechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
40332-09 01.05.2014 |
Датчики высоты снежного покрова, 8365.00 Фирма "Lufft Mess- und Regeltechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
40547-09 01.06.2014 |
Датчики скорости и направления воздушного потока, 8352.USH4M Фирма "Lufft Mess- und Regeltechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
40777-09 01.07.2014 |
Датчики температуры поверхности и грунта дорожного полотна, температуры водной смеси на дорожном полотне, 8410.02 Фирма "Lufft Mess- und Regeltechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
41440-09 01.10.2014 |
Станции погодные автоматические, WS-UMB Фирма "Lufft Mess- und Regeltechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
49171-12 01.03.2017 |
Измерители метеорологических параметров дорожного полотна бесконтактные, NIRS31-UMB Фирма "Lufft Mess- und Regeltechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
51136-12 |
Комплект поверочный, VS20-UMB Фирма "Lufft Mess- und Regeltechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
51140-12 |
Нефелометр, VS20-UMB Фирма "Lufft Mess- und Regeltechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
51141-12 11.09.2017 |
Нефелометры, VS20-UMB Фирма "Lufft Mess- und Regeltechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
51780-12 23.11.2017 |
Преобразователи метеорологических параметров дорожного покрытия, IRS31-UMB Фирма "Lufft Mess- und Regeltechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
54538-13 08.08.2018 |
Преобразователи параметров атмосферных осадков, R2S-UMB Фирма "Lufft Mess- und Regeltechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
56245-14 23.01.2019 |
Анемометры ультразвуковые , Ventus-UMB Фирма "Lufft Mess- und Regeltechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
56672-14 27.02.2019 |
Метеостанции, OPUS мод. OPUS THI, OPUS THIР, OPUS TСО Фирма "Lufft Mess- und Regeltechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
Отчет "Подведы РСТ VS сторонние организации" показывает в динамике по годам пропорцию в распределении поверок между подведомственными Росстандарту организациями (ФГУП, ФГБУ, ФБУ ..) и иными организациями.
Предварительная сортировка организаций, подведомствнных РСТ осуществлялась в ручном режиме по ключемым словам, справочникам ФГИС АРШИН и информации, размещенной на официальном сайте Федерального агентства по техническому регулированию и метрологии.
Заявленное количество организаций-поверителей - более 3800 шт., но при этом из реальное значение не превышает и 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
Отчет строится по данным о поверках, переданных в ФГИС АРШИН за период начиная с 2010 года и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Бесплатный
Кто поверяет Нефелометры (VS20-UMB)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Нефелометры (VS20-UMB)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение «UMB-Config-VS» состоит из двух модулей: встроенного ПО и автономного ПО. Встроенное ПО («UMB_Reader») обеспечивает сбор данных, обработку, передачу данных на персональный компьютер. Автономное ПО («UMB-Config-Tool») обеспечивает отображение, анализ и архивирование результатов измерений, проверку состояния нефелометров VS20-UMB. Автономное ПО является полностью метрологически значимым (файл cf_umb.exe).
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
«UMB Reader» |
umb r.hex |
2.5 |
BF557D62 |
CRC32 |
|
«UMB-Config-Tool» |
ULSPS.exe |
1.5 |
2EA34FFB |
CRC32 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Влияние ПО «UMB-Config-VS» учтено при нормировании метрологических характеристик.
Таблица 2
Испытания, сертификация и метрологическая экспертиза — Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист формуляра и на пластину, крепящуюся на приемнике нефелометра, типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в формуляре «Нефелометры VS20-UMB».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к нефелометрам VS20-UMB
-
1. ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
-
2. ГОСТ 8.557-2007 ГСИ «Государственная поверочная схема для средств измерений спектральных, интегральных и редуцированных коэффициентов направленного пропускания и оптической плотности в диапазоне длин волн от 0,2 мкм до 50,0 мкм, диффузного и зеркального отражений в диапазоне длин волн от 0,2 мкм до 20,0 мкм».
-
3. Техническая документация фирмы «Lufft Mess-und Regeltechnik GmbH».
Осуществление деятельности в области гидрометеорологии.
Поверка
Поверкаосуществляется по методике поверки МП 2551-0097-2012 «Нефелометры VS20-UMB», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 01.06.2012 года.
Перечень эталонов , применяемых при поверке: -Трансмиссометр LT31, диапазон от 0 до 100 %, пг±0,215 %.
-Комплект поверочный VS20-UMB, диапазон (0,3; 0,083; 0,0015) м-1, пг ± 5 %.
Изготовитель
Фирма «Lufft Mess-und Regeltechnik GmbH», ГерманияАдрес: Gutenbergstrasse 20 D-70736 Fellbach Germany, tel 0049 (0)711/51822-0 fax: 0049 (0)711/51822-41.
Принцип действия нефелометров VS20-UMB основан на оценке показателя ослабления светового потока в атмосфере.
Нефелометры VS20-UMB состоит из излучателя, приемника, контроллера, кронштейна.
Излучатель состоит из инфракрасного светодиода, стабилизатора интенсивности светодиода, схемы контроля и компенсации загрязненности окна. Приемник состоит из фотодиода, усилителя, фильтра, A/D конвертера, стабилизатора интенсивности фотодиода, контроллера, схемы контроля и компенсации загрязненности окна. В излучателе и приемнике линзы защищены от осадков козырьками. Линзы и козырьки оборудованы встроенным обогревом.
Измерение показателя ослабления осуществляется посредством регистрации интенсивности рассеянного светового потока. Пересчет измеренного показателя ослабления в МОД производится в соответствии с законом Бугера-Ламберта по известной формуле Кошмидера.
Нефелометры VS20-UMB управляются микропроцессором и имеют набор встроенных команд и последовательных тестов для корректировки конфигурации и контроля функций для проверки системных параметров.
Конструктивно в нефелометрах VS20-UMB излучатель и приемник закреплены на кронштейне напротив друг друга так, чтобы их оптические оси были направлены под углом 42 градуса к горизонтальной плоскости. Кронштейн крепится на мачте высотой 1,5 м, которая устанавливается на бетонном фундаменте. Общий вид нефелометра VS20-UMB приведен на рис.1.
Нефелометры VS20-UMB работают непрерывно (круглосуточно), сообщения о проведенных измерениях передаются через определенные временные интервалы или по запросу. Для обмена информацией нефелометры VS20-UMB имеют последовательный интерфейс RS485. Нефелометры VS20-UMB при использовании модемов могут быть удалены от обслуживающего терминала или ПК на расстояние до 10 км.

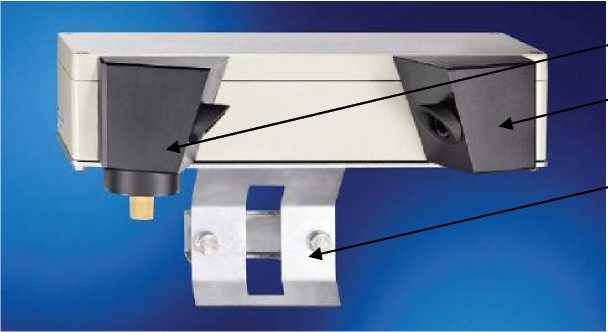

Рис.1 Нефелометры VS20-UMB
Излучатель - 1, приемник - 2, кронштейн - 3,

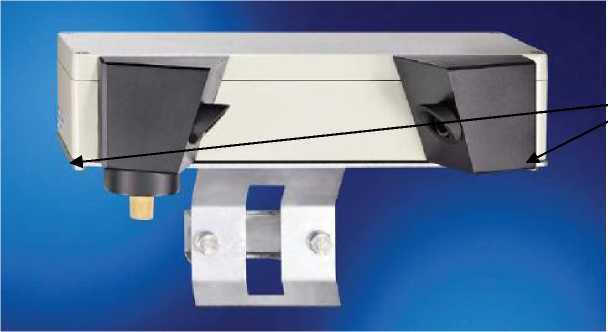

Рисунок 2. Схема пломбирования нефелометров VS20-UMB
Пломбы - 1.
-
1. Нефелометры VS20-UMB 1 шт.
-
2. Формуляр «Нефелометры VS20-UMB» 1 шт.
-
3. Методика поверки МП 2551-0097-2012 1 шт.
|
Наименование характеристики |
Значения характеристики | ||||
|
Диапазон измерений эквивалентной МОД, м |
от 10 до 2000 | ||||
|
Пределы допускаемой относительной погрешности | |||||
|
измерений эквивалентной МОД, % |
±10 | ||||
|
Напряжение источника постоянного тока, В |
от 20 до 30 | ||||
|
Максимальная потребляемая мощность, Вт |
3 | ||||
|
отребляемая мощность, мА | |||||
|
Средняя наработка на отказ, ч |
10000 | ||||
|
Срок службы, лет |
10 | ||||
|
Габаритные размеры, масса |
высота, |
мм |
ширина, мм |
глубина, мм |
масса, кг |
|
Нефелометры VS20-UMB |
80 |
360 |
190 |
4,0 | |
|
Условия эксплуатации | |||||
|
-температура воздуха, oC; |
от минус 40 до 60 | ||||
|
-относительная влажность воздуха, %; |
от 0 до 100 | ||||
|
-атмосферного давления, гПа |
от 800 до 1100 | ||||
