Номер по Госреестру СИ: 56672-14
56672-14 Метеостанции
(OPUS мод. OPUS THI, OPUS THIР, OPUS TСО)
Назначение средства измерений:
Метеостанции OPUS предназначены для автоматических измерений метеорологических параметров: температуры воздуха, относительной влажности воздуха, атмосферного давления, объемной доли диоксида углерода в воздухе.
Внешний вид.
Метеостанции
Рисунок № 1
Внешний вид.
Метеостанции
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 27.02.2019
Номер записи - 147017
ID в реестре СИ - 369417
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
нет данных, мод. OPUS THI, OPUS20 THIР, OPUS20 THIP, OPUS мод. OPUS THI, OPUS THIР, OPUS THIP, OPUS THI, OPUS 20THIР, OPUS 20 THIP, null,
Производитель
Изготовитель - Фирма "Lufft Mess- und Regeltechnik GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
График "У кого сколько эталонов (СИ)" имеет несколько уровней вложенности. На первом уровне доступна информация об организациях-владельцах эталонов и количестве эталонов, находящихся у них на балансе. На втором уровне можно посмотреть состав эталонной базы в разрезе видов измерений.
Графики "Возраст парка эталонов" представляют информацию по возрасту (дате производства) и количеству СИ, применяемых в качестве эталонов. Для удобства визуального восприятия временная шкала разбита на 2 интервала (до 1992 года и от 1992 года до н.в.).
На графике "Распределение эталонов по видам измерений" приводится столбчатая диаграмма распределения эталонов по видам измерений. Наименования видов измерений присваивались в зависимости от ГЭП к которому прослеживается каждое конкретное СИ, применяемое в качестве эталона.
Прослеживаемость к первичным эталонам" служит для оценки измерительных возможностей организаций-владельцев эталонов. По оси OX откладывается информация о количестве эталонов в организации, а по оси OY - кол-во первичных эталонов к которым прослеживаются эталоны организации.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации.
Статистика
Кол-во поверок - 63
Выдано извещений - 5
Кол-во периодических поверок - 49
Кол-во средств измерений - 29
Кол-во владельцев - 11
Усредненный год выпуска СИ - 2015
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№225 от 2014.02.26 Об утверждении типов средств измерений (Регистрационный номер в Гос.реестре СИ 56670-14 по 56678-14,31654-14,56679-14 по 56685-14)
№1670 от 2019.07.15 О продлении срока действия свидетельств об утверждении типа
Наличие аналогов СИ: Метеостанции (OPUS мод. OPUS THI, OPUS THIР, OPUS TСО)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Lufft Mess- und Regeltechnik GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
39179-08 01.12.2013 |
Датчики температуры и влажности воздуха, 8160.TFF10 Фирма "Lufft Mess- und Regeltechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
39341-08 01.01.2014 |
Датчики количества осадков, 8353.01 Фирма "Lufft Mess- und Regeltechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
39390-08 01.01.2014 |
Датчики атмосферного давления, 8355.03 Фирма "Lufft Mess- und Regeltechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
40332-09 01.05.2014 |
Датчики высоты снежного покрова, 8365.00 Фирма "Lufft Mess- und Regeltechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
40547-09 01.06.2014 |
Датчики скорости и направления воздушного потока, 8352.USH4M Фирма "Lufft Mess- und Regeltechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
40777-09 01.07.2014 |
Датчики температуры поверхности и грунта дорожного полотна, температуры водной смеси на дорожном полотне, 8410.02 Фирма "Lufft Mess- und Regeltechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
41440-09 01.10.2014 |
Станции погодные автоматические, WS-UMB Фирма "Lufft Mess- und Regeltechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
49171-12 01.03.2017 |
Измерители метеорологических параметров дорожного полотна бесконтактные, NIRS31-UMB Фирма "Lufft Mess- und Regeltechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
51136-12 |
Комплект поверочный, VS20-UMB Фирма "Lufft Mess- und Regeltechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
51140-12 |
Нефелометр, VS20-UMB Фирма "Lufft Mess- und Regeltechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
51141-12 11.09.2017 |
Нефелометры, VS20-UMB Фирма "Lufft Mess- und Regeltechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
51780-12 23.11.2017 |
Преобразователи метеорологических параметров дорожного покрытия, IRS31-UMB Фирма "Lufft Mess- und Regeltechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
54538-13 08.08.2018 |
Преобразователи параметров атмосферных осадков, R2S-UMB Фирма "Lufft Mess- und Regeltechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
56245-14 23.01.2019 |
Анемометры ультразвуковые , Ventus-UMB Фирма "Lufft Mess- und Regeltechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
56672-14 27.02.2019 |
Метеостанции, OPUS мод. OPUS THI, OPUS THIР, OPUS TСО Фирма "Lufft Mess- und Regeltechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
CR_4. СИ неразрушающего контроля — ООО «Константа»
Аналитический отчет по данным ФГИС «Аршин»: динамика поверок, доли рынка, сравнение с конкурентами и своды по типам СИ.
Комплексный срез рынка поверок средств неразрушающего контроля с фокусом на ООО «Константа». Отчет включает графики, таблицы и сводные показатели, а также Excel-выгрузки для самостоятельного анализа.
Содержание отчета
Общие сведения
- Количество типов СИ, закрепленных за ООО «Константа».
- Динамика работы компании на рынке поверок по годам (2021–2025).
Данные по поверкам
- Разбивка по годам: 2021–2025.
- Первичные и периодические поверки.
- Распределение по юридическим и физическим лицам.
- Сравнительный анализ с другими организациями (например, «АКС» и «Кропус»).
Группы средств измерений
Сводные таблицы по ключевым видам СИ:
- Ультразвуковые, вихретоковые, магнитные методы.
- Твердомеры, микротвердомеры, приборы для измерения блеска.
- Толщиномеры покрытий и др. группы по классификатору ФГИС «Аршин».
Статистика
- Количество выполненных поверок и извещений о непригодности.
- Число владельцев СИ по каждому типу.
- Перечень организаций-поверителей по типам СИ.
Доли организаций в динамике
- Позиции ООО «Константа» относительно конкурентов.
- Доли рынка по годам и тренды изменений.
Визуализация
- Графики динамики поверок по годам и типам СИ.
- Таблицы для отслеживания тенденций развития компании.
Кому полезен отчет
- Руководителям и аналитикам — оценка доли «Константы» и динамики бизнеса.
- Экспертам-метрологам — структура парка СИ и тренды поверок.
- Партнерам/конкурентам — бенчмаркинг по группам СИ и организациям-поверителям.
- Инвесторам/заказчикам — подтвержденная активность и сравнительные показатели.
Кто поверяет Метеостанции (OPUS мод. OPUS THI, OPUS THIР, OPUS TСО)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 10 | 2 | 8 | 1 | 9 | 2 | 7 | ||
| ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 7 | 0 | 6 | 0 | 7 | 0 | 6 | ||
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 8 | 0 | 8 | 1 | 8 | 0 | 8 | ||
| ООО "ПРОММАШ ТЕСТ" (RA.RU.311368) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 6 | 1 | 0 | 4 | 0 | 6 | 0 | 4 | |
| ФБУ "ЧЕЧЕНСКИЙ ЦСМ" (RA.RU.311497) | РСТ | 2 | 1 | 1 | 0 | 2 | 1 | 1 | ||
| ФГБУ "ДАЛЬНЕВОСТОЧНОЕ УГМС" (1198) | 7 | 1 | 0 | 7 | 0 | 4 | 0 | 4 | ||
| ФГУП "ВНИИМ им. Д.И. Менделеева" (RA.RU.311541) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 7 | 0 | 7 | 3 | 7 | 0 | 7 | ||
| ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 6 | 0 | 6 | 0 | 2 | 0 | 2 | |||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Метеостанции (OPUS мод. OPUS THI, OPUS THIР, OPUS TСО)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
3258 | 2547 |
|
ФБУ НИЦ ПМ-Ростест Москва |
2094 | 2547 |
|
ФБУ НИЦ ПМ-Ростест Москва |
2664 | 2547 |
|
ФБУ Красноярский ЦСМ Красноярский край |
1357 | 2547 |
|
ФБУ Красноярский ЦСМ Красноярский край |
1243 | 2547 |
Программное обеспечение
Программное обеспечение метеостанций OPUS «OPUS» является встроенным ПО. Встроенное ПО «OPUS» обеспечивает управление работой, самопроверку, сбор, обработку, отображение и передачу данных от метеостанций OPUS.
Идентификационные данные программного обеспечения Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификаци онный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
OPUS |
«0802 THIPC 20 T_REL_VAR1_S VN550_Rxx_WB SG3.bin» |
25 |
CEB0C5C63F291 18AF107AD86F6 78BB26 |
MD5 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных из-
менений соответствует уровню «С» по МИ 3286-2010.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на формуляр типографским методом и на корпус метео -станций OPUS в виде наклейки.
|
Лист № 4 Всего листов 5 | |
|
Методы измерений приведены в формуляре «Метеостанции OPUS». Нормативные и технические документыНормативные и технические документы, устанавливающие требования к метеостанциям OPUS модификаций OPUS THI, OPUS THIP, OPUS ТСО
Рекомендации по области применения в сфере государственного регулирования обеспечения единства измерений осуществление деятельности в области гидрометеорологии. ПоверкаПоверка осуществляется по методике поверки МП 2551-0106-2013 «Метеостанции OPUS», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 12.05.2013 года.Основные средства поверки :
Испытательный центрГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»,Адрес: 190005, Санкт-Петербург, Московский пр., 19, Тел. (812) 251-76-01, факс (812) 713-01-14, info@vniim.ru, Принцип действия метеостанций OPUS основан на измерении первичными измерительными преобразователями метеорологических параметров. Измерения температуры производятся термометром сопротивления, относительной влажности воздуха - ёмкостным преобразователем, атмосферного давления - ёмкостным преобразователем мембранного типа, измерения объемной доли диоксида углерода в воздухе - инфракрасным датчиком диоксида углерода. Измеренные метеорологические параметры преобразуются в цифровой код и отображаются на дисплее метеостанции или могут быть переданы на ПК. Метеостанции OPUS состоят из первичных измерительных преобразователей, микропроцессора, дисплея, блока питания. В зависимости от используемых первичных измерительных преобразователей метеостанции OPUS имеют следующие модификации: OPUS THI - измерительные каналы температуры и относительной влажности воздуха; OPUS THIP - измерительные каналы температуры воздуха, относительной влажности воздуха, атмосферного давления; OPUS ТСО - измерительные каналы температуры воздуха, относительной влажности воздуха, объемной доли диоксида углерода. Конструктивно метеостанции OPUS выполнены в виде компактного модуля, в котором преобразователь температуры и относительной влажности воздуха, преобразователь атмосферного давления, датчик объемной доли диоксида углерода, микропроцессор, дисплей и блок питания объединены в одном корпусе. Общий вид метеостанций OPUS представлен на рис. 1. Метеостанции OPUS работают непрерывно (круглосуточно) или по запросу. Для обмена информацией метеостанции OPUS имеют цифровой интерфейс стандарта USB.

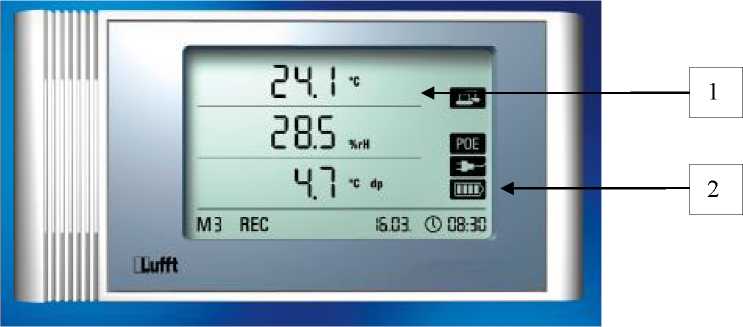

Рис. 1. Метеостанция OPUS. 1- дисплей, 2-корпус.

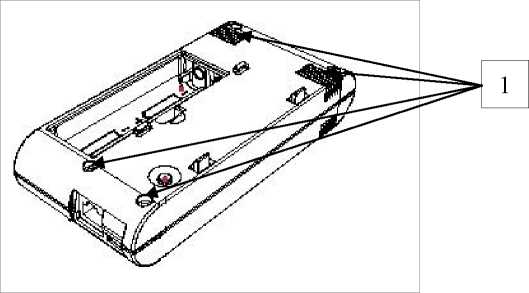

Рис. 2. Схема пломбирования метеостанции OPUS. 1 - пломбы на корпусе. | |
|
1. Метеостанция OPUS |
1 шт. |
|
2. Формуляр |
1 шт. |
|
3. Методика поверки МП 2551-0106-2012 |
1 шт. |
Таблица 2
|
Наименование характеристики |
Значения характеристики |
|
Диапазон измерений температуры воздуха, oC |
от минус 20 до 50 |
|
Пределы допускаемой абсолютной погрешности из-o мерений температуры воздуха, C:
|
± 0,5 ± 0,3 |
|
Диапазон измерений относительной влажности воздуха, % |
от 0 до 95 |
Продолжение таблицы 2
|
Пределы допускаемой абсолютной погрешности измерений относительной влажности воздуха, % |
± 2 | ||
|
Диапазон измерений атмосферного давления, гПа |
от 300 до 1100 | ||
|
Пределы допускаемой абсолютной погрешности измерений атмосферного давления, гПа:
|
и- н-’ л 'Л | ||
|
Диапазон измерений объемной доли диоксида углерода (CO2), млн-1 (ppm) |
от 0 до 5000 | ||
|
Пределы допускаемой основной абсолютной погрешности, объемная доля диоксида углерода, млн-1 |
± (50 + 0,03 Свх)* | ||
|
Предел допускаемой вариации выходного сигнала по каналу CO2, в долях от пределов допускаемой основной абсолютной погрешности |
0,5 | ||
|
Изменение показаний канала CO2 в течение 12 мес непрерывной работы, в долях от пределов допускаемой основной абсолютной погрешности |
0,2 | ||
|
Пределы допускаемой дополнительной погрешности канала CO2 от изменения температуры окружающей среды в диапазоне от минус 20 oC до плюс 50 oC, относительно температуры окружающей среды 20 оС, в долях от пределов допускаемой абсолютной погрешности |
± 0,5 | ||
|
Периодичность измерений в автоматическом режиме, с |
от 10 до 86400 | ||
|
Период обновления измеренных значений, с |
10 | ||
|
Электрическое питание, В:
- LAN |
1,5 5 5 | ||
|
Максимальная потребляемая мощность, не более, Вт |
1 | ||
|
Средняя наработка на отказ, ч |
8000 | ||
|
Срок службы, лет |
8 | ||
|
Габаритные размеры, мм |
высота |
ширина |
глубина |
|
78 |
166 |
32 | |
|
Масса, кг |
0,25 | ||
|
Условия эксплуатации o -температура воздуха, C; -относительная влажность воздуха, %; -атмосферное давление, гПа |
от минус 20 до 50 от 0 до 95 от 300 до 1100 | ||
|
Примечание: *Свх - объемная доля диоксида углерода на входе преобразователя, млн-1 (ppm) | |||
