Номер по Госреестру СИ: 51353-12
51353-12 Анализаторы кислорода
(O2X1)
Назначение средства измерений:
Анализаторы кислорода 02X1 (далее - анализаторы) предназначены для непрерывного измерения содержания кислорода в газовых смесях, в частности при контроле процессов термообработки и отжига, при мониторинге содержания кислорода во входящих потоках инертных газов, подающихся к месту сварки металлов со специальными свойствами, при контроле утечек кислорода и т.д.

Внешний вид.
Анализаторы кислорода
Рисунок № 1

Внешний вид.
Анализаторы кислорода
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 17.08.2027
Номер записи - 140952
ID в реестре СИ - 363352
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
серии WRС Ду 20, отсутствует, О2Х1, Нет модификации, Нет данных, мод. O2X1 -23-0, исп. О2Х1-23-0, исп. O2X1-23-0, исп. O2X1 -23-0, O2X1, (О2),
Производитель
Изготовитель - Фирма «Baker Hughes EMEA Unlimited Company»
Страна - ИРЛАНДИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Город Кемерово (до 27 марта 1932 года - город Щегловск) образован 9 мая 1918 года и является муниципальным образованием, наделенным статусом городского округа в соответствии с Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Город Кемерово входит в состав Кемеровской области - Кузбасса и является ее административным центром. В состав территории города включаются все земли независимо от форм собственности и целевого назначения в пределах его границ. Границы города установлены Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Изменение границ города осуществляется законом Кемеровской области - Кузбасса по инициативе населения города, органов местного самоуправления города, органов государственной власти Кемеровской области - Кузбасса, федеральных органов государственной власти в соответствии с федеральным законом.
Город Кемерово - столица индустриального Кузбасса, его промышленный, транспортный, культурный, научный и деловой центр. Город с уникальной историей и большими возможностями. Отсюда началось освоение кузбасской угледобычи, здесь работают крупнейшие химические предприятия, функционируют международный аэропорт, железнодорожный узел, мощная научно-производственная база. Богатый ресурсный потенциал, высокий уровень промышленного и инфраструктурного развития, устойчивое социально-экономическое положение определяют инвестиционную привлекательность города.
Среднегодовая численность постоянного населения города за 2021 год составила 550 362 человека. В 2021 году в городе родилось 4 665 детей (98,7 % к 2020 году). Число умерших составило 8 841 человек. Естественная убыль населения (превышение числа умерших над числом родившихся) составила 4 176 человек, увеличившись на 25,7 % по сравнению с 2020 годом. С начала 2021 года в город прибыло на постоянное проживание 11 070 человек, а выбыло 11 263 человека. В результате отрицательное миграционное сальдо составило 193 человека (в 2020 году миграционная убыль составила 378 человек). Таким образом, по состоянию на 01.01.2022 численность населения города Кемерово составила 548 177 человек.
Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Кемерово по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Примечание!
Добавлены следующие фильтры:- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)
Статистика
Кол-во поверок - 105
Выдано извещений - 6
Кол-во периодических поверок - 67
Кол-во средств измерений - 42
Кол-во владельцев - 16
Усредненный год выпуска СИ - 2014
МПИ по поверкам - 396 дн.
Приказы РСТ, где упоминается данный тип СИ
№358 от 2023.02.16 ПРИКАЗ_Об утверждении типов средств измерений (16)
№1738 от 2017.08.17 О продлении срока действия свидетельств об утверждении типа средств измерений
№810 от 2018.04.27 О продлении срока действия свидетельств об утверждении типа средств измерений
№1736 от 2021.08.11 О внесении изменений в сведения об утвержденном типе средств измерений Анализаторы кислорода О2X1
№1174 от 2022.05.13 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (28)
№151 от 2023.01.26 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Информационные технологии" (ТК 022)
№1840 от 2024.08.09 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (9)
№279 от 2025.02.12 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (3)
Наличие аналогов СИ: Анализаторы кислорода (O2X1)
ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
---|---|
51353-12 Анализаторы кислорода (O2X1) Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
59982-15 Трансформаторы тока (ТГМ) ОАО "Раменский электротехнический завод "Энергия" (РОССИЯ г.Раменское) |
51353-12 Анализаторы кислорода (O2X1) Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
60029-15 Анализаторы содержания кислорода переносные (КС 50.430-000) Общество с ограниченной ответственностью Научно-техническая фирма «БАКС» ООО НТФ «БАКС») (РОССИЯ г. Самара) |
Все средства измерений Общество с ограниченной ответственностью Научно-техническая фирма «БАКС» ООО НТФ «БАКС»)
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
---|---|---|---|
50009-12 22.03.2027 |
Расходомеры-счетчики газа и пара, моделей GF868, GM868, XGM868, GS868, XGS868, GC868, PT878GC, CTF878, IGM878 Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
4 года |
51349-12 17.08.2027 |
Анализаторы кислорода, XMO2, APX Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
1 год |
51353-12 17.08.2027 |
Анализаторы кислорода, O2X1 Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
1 год |
51452-12 17.08.2027 |
Генераторы влажного газа, MG101 Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
1 год |
51453-12 17.08.2027 |
Анализаторы влажности, MOISTURE ANALYZERS мод. MIS1, MMS3, MMS35, MTS6, PM880, VeriDri Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
1 год |
51454-12 17.08.2027 |
Газоанализаторы, модели FGA 300, CGA 351, FGA 311, OxyTrak 390 Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
1 год |
51455-12 17.08.2027 |
Газоанализаторы, XMTC Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
1 год |
51863-12 22.03.2027 |
Расходомеры-счетчики жидкости ультразвуковые , мод. AT868, DF868, XMT868i, PT878, SEN898 Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
4 года |
58672-14 03.07.2024 |
Расходомеры-счетчики многопараметрические вихревые, PanaFlow (серии MV80, MV82) Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
4 года |
62748-15 12.08.2025 |
Расходомеры-счетчики жидкости ультразвуковые накладные, AT600 Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
4 года |
66152-16 22.12.2026 |
Анализаторы влажности, Aurora H2O Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
1 год |
71005-18 11.05.2024 |
Расходомеры-счетчики жидкости ультразвуковые , PanaFlow Z3 Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
4 года |
71006-18 11.05.2024 |
Расходомеры-счетчики жидкости ультразвуковые , PanaFlow LZ Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
4 года |
71007-18 11.05.2024 |
Расходомеры-счетчики жидкости ультразвуковые , PanaFlow XMT1000 Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
4 года |
71008-18 11.05.2024 |
Расходомеры-счетчики жидкости ультразвуковые , PanaFlow HT Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
4 года |
71545-18 15.06.2024 |
Расходомеры-счетчики жидкости ультразвуковые , Sentinel LCT4 Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
4 года |
71824-18 11.07.2024 |
Расходомеры-счетчики жидкости ультразвуковые , PT900 Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
4 года |
75275-19 18.06.2024 |
Расходомеры-счётчики газа ультразвуковые, PanaFlow ZXG Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
4 года |
Кто поверяет Анализаторы содержания кислорода переносные (КС 50.430-000)
Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
---|---|---|---|---|---|---|---|---|---|---|
ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ЗАО НИЦ "ИНКОМСИСТЕМ" (RA.RU.311328) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ПАО "СУРГУТНЕФТЕГАЗ" (RA.RU.311692) | 21 | 2 | 0 | 21 | 2 | 21 | 0 | 21 | ||
ООО "СЦ "ОРМЕТ" (РОСС RU.0001.310249) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 4 | 2 | 2 | 2 | 4 | 2 | 2 | ||
АО "СХК" (0161) | 2 | 0 | 2 | 1 | 0 | 0 | 0 | |||
ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
ЗАО НИЦ "ИНКОМСИСТЕМ" (RA.RU.311328) | 7 | 0 | 6 | 1 | 6 | 0 | 6 | |||
ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 10 | 2 | 6 | 0 | 8 | 2 | 6 | |||
ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 6 | 0 | 4 | 0 | 4 | 0 | 4 | ||
ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 3 | 0 | 2 | 0 | 2 | 0 | 2 | ||
ФБУ «Пермский ЦСМ» (RA.RU.311363) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 2 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ЗАО Научно-инженерный центр "ИНКОМСИСТЕМ" (RA.RU.311328) | 6 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ООО "ИНТАС-КОМПАНИ" (RA.RU.312732) | 3 | 0 | 2 | 0 | 3 | 0 | 2 | |||
ООО "ЭРИС" (RA.RU.310699) | 3 | 2 | 1 | 0 | 2 | 1 | 1 | |||
ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311348) | РСТ | 4 | 0 | 2 | 0 | 2 | 0 | 2 | ||
ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ООО "ЮМЦ" (РОСС RU.0001.310296) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ «ЦСМ Московской области» (RA.RU.311341) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «Коми ЦСМ» (RA.RU.311490) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ПАО "СУРГУТНЕФТЕГАЗ" (RA.RU.311692) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 5 | 3 | 0 | 5 | 0 | 5 | 0 | 5 | |
ООО "КПО-ЭЛЕКТРО" (RA.RU.311968) | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
ООО "ТЕХЭТАЛОН" (RA.RU.314349) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Анализаторы содержания кислорода переносные (КС 50.430-000)
Организация, регион | Стоимость, руб | Средняя стоимость |
---|---|---|
ФБУ Волгоградский ЦСМ Волгоградская область |
2702 | 2275 |
Менделеевский филиал ФБУ Ростест-Москва Московская область |
1775 | 2275 |
ФБУ Пермский ЦСМ Пермский край |
2469 | 2275 |
ФБУ УРАЛТЕСТ Свердловская область |
2155 | 2275 |
Программное обеспечение
Идентификационные данные программного обеспечения
Таблица 1
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
O2X1.STD.1F |
Недоступно |
721453 |
Недоступно |
Недоступно |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню "С" - метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений в соответствии с МИ 3286-2010.
Влияние программного обеспечения анализаторов О2Х1 учтено при нормировании метрологических характеристик.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа может быть нанесен на лицевую панель прибора и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений изложены в Руководстве по эксплуатации анализаторов.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам кислорода 02X1ГОСТ 13320-81 "Газоанализаторы промышленные автоматические. Общие технические требования".
ГОСТ 8.578-2008 "Государственная поверочная схема для средств измерений содержания компонентов в газовых средах".
Техническая документация фирмы-изготовителя "GE Sensing EMEA", Ирландия.
Изготовитель
Фирма "Baker Hughes EMEA Unlimited Company", ИрландияАдрес: Sensing House, Shannon Free Zone East, Shannon, Co. Clare, V14 V992, Ireland Телефон: +353 61 470 200
Web-сайт: www.bakerhughesds.com
Испытательный центр
ГЦИ СИ ФГУП "ВНИИМС", г.Москва,В состав анализатора входят измерительный преобразователь 02X1 и электронный блок TMO2D (опционально). 0сновным элементом анализатора преобразователя является электрохимическая ячейка.
Встроенный в измерительный преобразователь микропроцессор позволяет выбрать диапазон измерений и выполнить градуировку. Результаты измерений концентрации кислорода выводятся на дисплей электронного блока TMO2D. Электронный блок TMO2D обеспечивает : дополнительное программирование параметров работы анализатора, формирование сигналов тревоги, управление работой клапанов для автоматической градуировки прибора, электрическое питание измерительного преобразователя (24 В постоянного тока).
Анализаторы кислорода 02X1 дополнительно могут комплектоваться устройствами пробоподготовки.
Анализаторы кислорода 02X1 имеют взрывозащищенное исполнение, тип взрывозащиты 0ExiaIICT4 X.

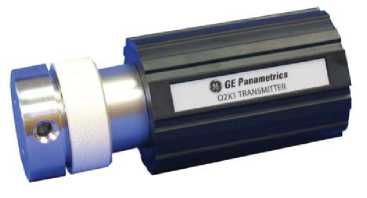

Рис. 1. Фотография общего вида измерительного преобразователя анализаторов кислорода O2X1.

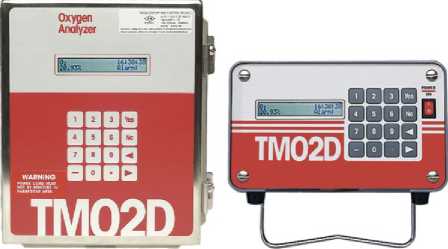

Рис. 2. Фотография общего вида электронного блока TMO2D.
Анализатор кислорода О2Х1 в составе:
-
- измерительный преобразователь О2Х1;
-
- электронный блок TMO2D.
Комплект подсоединительных кабелей.
Руководство по эксплуатации.
Методика поверки.
Диапазон измерений объемной доли кислорода
от 0 до 1 %; от 0 до 10 % от 0 до 25 % от 0 до 100 млн-1; от 0 до 1000 млн-1; от 0 до 10000 млн-1
Пределы допускаемой основной приведенной (к диапазону измерений) погрешности, %:
-
- в диапазоне объемной доли:
от 0 до 100 млн-1;
от 0 до 1000 млн-1;
от 0 до 10000 млн-1;
от 0 до 1 %
-
- в диапазоне объмной доли:
от 0 до 10 %;
от 0 до 25 %
Пределы допускаемой дополнительной относительной погрешности от изменений температуры окружающей среды на каждые 10 °С, %
Время установления показаний, с, не более Максимальная потребляемая мощность, Вт, не более:
22
0,6
35
242х145(диаметр) 133х483х235
1,3
4,3
от 0 до 50
от 9 до 28
-
- измерительный преобразователь
-
- электронный блок
Габаритные размеры, мм, не более:
-
- измерительный преобразователь
-
- электронный блок
Масса (монтаж в стойке), кг, не более:
-
- измерительный преобразователь
-
- электронный блок
Условия эксплуатации:
-
- температура окружающей среды, °С
-
- напряжение питания постоянного тока, В
