Номер по Госреестру СИ: 71006-18
71006-18 Расходомеры-счетчики жидкости ультразвуковые
(PanaFlow LZ)
Назначение средства измерений:
Расходомеры-счетчики жидкости ультразвуковые PanaFlow LZ предназначены для измерений объемного расхода и объема жидкости.
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
PanaFlow LZ
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| ООО «Бейкер Хьюз Рус Инфра» | Юридические лица | 25 | 25 | 1,00 |
| ООО "ЛУКОЙЛ-Нижегороднефтеоргсинтез" | Юридические лица | 18 | 18 | 1,00 |
| АО "Газпромнефть-Омский НПЗ" | Юридические лица | 7 | 7 | 1,00 |
| ЗАО "ДС Контролз" | Юридические лица | 2 | 2 | 1,00 |
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 4a9a9d82-8577-1f6f-c2fe-8efc93654494 | 71006-18 | 2023-03-31 | — | актуальная |
| c454b5e4-0e15-465d-40cc-758133059d22 | 71006-18 | 2021-08-10 | 2023-03-31 | архивная |
| 2d9209de-a9ff-52a6-2740-c4226d44ae2c | 71006-18 | 2020-05-07 | 2021-08-10 | архивная |
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Дата публикации - 31.03.2023
Срок свидетельства - 11.05.2024
Номер записи - 167085
ID в реестре СИ - 395969
Тип производства - серийное
Описание типа
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Нет модификации, PanaFlow LZ
Изготовитель - Фирма «Baker Hughes EMEA Unlimited Company»
Страна - ИРЛАНДИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Аннотация!
Отчет представляет собой выгрузку обработанных статистических данных по поверкам средств измерений за выбранный год. Выгрузка формируется в текстовый файл формата CSV в кодировке windows-1251 с разделителем ";".
Размер выгрузки может быть значительным и достигать до 1 миллиона строк.
Структура выгружаемых данных включает следующие поля:
Условный шифр знака поверки
Наименование организации-поверителя
Номер типа СИ ФРШИН
Общее количество поверок
Количество первичных поверок
Количество периодических поверок
Количество извещений о непригодности
Количество поверок для юридических лиц
Наименование типа СИ
Отчет предназначен для анализа результатов поверочной деятельности за выбранный календарный год. Использование в качестве идентификатора условного шифра знака поверки обеспечивает устойчивую и однозначную идентификацию поверителя по данным поверок и извещений о непригодности, в том числе в случаях отсутствия или неполноты сведений о записи в реестре аккредитованных лиц.
Сформированный файл может быть открыт в текстовых редакторах и табличных процессорах, включая Notepad++, Блокнот и MS Excel. Для открытия файла в MS Excel следует перейти на вкладку «Данные», выбрать команду «Из текста/CSV» и указать путь к файлу выгрузки.
Кол-во поверок - 91
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 53
Кол-во владельцев - 5
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 1460 дн.
№897 от 2018.05.11 Об утверждении типов средств измерений
№1623 от 2021.08.04 О внесении изменений в сведения об утвержденном типе средств измерений
№2958 от 2024.12.12 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (5)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
50009-12 22.03.2027 |
Расходомеры-счетчики газа и пара, моделей GF868, GM868, XGM868, GS868, XGS868, GC868, PT878GC, CTF878, IGM878 Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
4 года |
|
51349-12 17.08.2027 |
Анализаторы кислорода, XMO2, APX Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
1 год |
|
51353-12 17.08.2027 |
Анализаторы кислорода, O2X1 Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
1 год |
|
51452-12 17.08.2027 |
Генераторы влажного газа, MG101 Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
1 год |
|
51453-12 17.08.2027 |
Анализаторы влажности, MOISTURE ANALYZERS мод. MIS1, MMS3, MMS35, MTS6, PM880, VeriDri Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
1 год |
|
51454-12 17.08.2027 |
Газоанализаторы, модели FGA 300, CGA 351, FGA 311, OxyTrak 390 Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
1 год |
|
51455-12 17.08.2027 |
Газоанализаторы, XMTC Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
1 год |
|
51863-12 22.03.2027 |
Расходомеры-счетчики жидкости ультразвуковые , мод. AT868, DF868, XMT868i, PT878, SEN898 Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
4 года |
|
58672-14 03.07.2024 |
Расходомеры-счетчики многопараметрические вихревые, PanaFlow (серии MV80, MV82) Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
4 года |
|
62748-15 12.08.2030 |
Расходомеры-счетчики жидкости ультразвуковые накладные, AT600 Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
4 года |
|
66152-16 22.12.2026 |
Анализаторы влажности, Aurora H2O Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
1 год |
|
71005-18 11.05.2024 |
Расходомеры-счетчики жидкости ультразвуковые , PanaFlow Z3 Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
4 года |
|
71006-18 11.05.2024 |
Расходомеры-счетчики жидкости ультразвуковые , PanaFlow LZ Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
4 года |
|
71007-18 11.05.2024 |
Расходомеры-счетчики жидкости ультразвуковые , PanaFlow XMT1000 Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
4 года |
|
71008-18 11.05.2024 |
Расходомеры-счетчики жидкости ультразвуковые , PanaFlow HT Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
4 года |
|
71545-18 15.06.2024 |
Расходомеры-счетчики жидкости ультразвуковые , Sentinel LCT4 Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
4 года |
|
71824-18 11.07.2024 |
Расходомеры-счетчики жидкости ультразвуковые , PT900 Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
4 года |
|
75275-19 18.06.2024 |
Расходомеры-счётчики газа ультразвуковые, PanaFlow ZXG Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
4 года |
Отчет формирует список типов СИ, сроки действия сертификатов на которые истекает в ближайшие 2 года.
При формировании списка есть возможность применить фильтр по видам измерений или искать по всем типам Си реестра ФГИС АРШИН.
Красным цветом выделяются типы СИ по которым возможность продления уже невозможна (менее 40 дней до окончания срока).
По каждому типу СИ (если есть возможность) дополнительно из описаний типа выводятся контактные данные изготовителя, испытательного центра и заявителя испытаний.
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ИНФРАСТРУКТУРА ТК" (RA.RU.312735) | 18 | 18 | 0 | 0 | 18 | 18 | 0 | |||
| ВСЕРОССИЙСКИЙ НИИ РАСХОДОМЕТРИИ (RA.RU.311285) | 30 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП "ВНИИР" (RA.RU.311285) | РСТ | 8 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ВНИИР – филиал ФГУП «ВНИИМ им. Д.И.Менделеева» (RA.RU.311285) | РСТ | 25 | 25 | 0 | 0 | 25 | 25 | 0 | ||
| ООО "КРОНЕ-АВТОМАТИКА" (1522) | 7 | 7 | 0 | 0 | 7 | 7 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 2 | 2 | 0 | 0 | 2 | 2 | 0 | ||
| ООО "МЕТРОСЕРВИС" (RA.RU.312120) | 1 | 0 | 1 | 0 | 0 | 0 | 0 |
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
32750 | 32750 |
Расходомеры-счетчики жидкости ультразвуковые PanaFlow LZ имеют встроенное программное обеспечение. Конфигурационные параметры защищены от преднамеренных изменений разграничением прав доступа - трехуровневая система доступа и паролей (общий, служебный, заводской). Все изменения конфигурационных параметров сохраняются в журнале событий, доступном только для чтения.
Доступ к метрологически значимой части программного обеспечения для пользователя закрыт. При изменении установленных параметров (исходных данных) в программном обеспечении обеспечивается подтверждение изменений.
Идентификация программного обеспечения осуществляется путем отображения на дисплее расходомера-счетчика жидкости ультразвукового PanaFlow LZ или подключенного к нему инженерного персонального компьютера структуры идентификационных данных, содержащих номер версии и цифровой идентификатор программного обеспечения.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения расходомеров-счетчиков жидкости ультразвуковых PanaFlow LZ приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
MPU Software (Flow Board software revision) |
MODBUS MAP (Flow Board software revision) |
|
Номер версии (идентификационный номер) ПО* |
3.2.4.7 и выше |
4.1.9 и выше |
|
Цифровой идентификатор ПО |
- |
- |
|
* номер версии приведен в паспорте | ||
Лист № 3 Всего листов 4 Испытания, сертификация и метрологическая экспертиза — Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
наносится на титульный лист паспорта типографским способом и на маркировочную табличку, установленную на корпусе электронно-вычислительного блока, методом лазерной гравировки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к расходомерам-счетчикам жидкости ультразвуковым PanaFlow LZ
Принцип действия расходомеров-счетчиков жидкости ультразвуковых PanaFlow LZ основан на методе измерения разности между временем прохождения ультразвуковых импульсов по направлению потока жидкости и против него. Возбуждение импульсов производится пьезоэлектрическими ультразвуковыми преобразователями, устанавливаемыми на измерительном участке трубопровода. Пьезоэлектрические ультразвуковые преобразователи работают попеременно в режиме приемник-излучатель и обеспечивают излучение в жидкость и прием из нее ультразвуковых импульсов под углом к оси трубопровода. Движение жидкости вызывает изменение времени распространения ультразвуковых сигналов по потоку и против него. Разница времени прохождения ультразвуковых импульсов расходомеров-счетчиков жидкости ультразвуковых PanaFlow LZ по потоку и против потока пропорциональна объемному расходу жидкости.
Расходомеры-счетчики жидкости ультразвуковые PanaFlow LZ состоят из одной или двух пар ультразвуковых преобразователей WT или BWT, установленных в корпусе из углеродистой или нержавеющей стали, и электронно-вычислительного блока XMT1000.
Электронно-вычислительный блок оснащен дисплеем и панелью с магнитной клавиатурой и может иметь локальную и удаленную установку относительно корпуса.
Расходомеры-счетчики жидкости ультразвуковые PanaFlow LZ позволяют проводить измерения в прямом и обратном направлениях в случае заказа данной опции.
Электронно-вычислительный блок расходомеров-счетчиков жидкости ультразвуковых PanaFlow LZ выполняет следующие функции:
- цифровая обработка сигналов, поступающих с ультразвуковых преобразователей;
- вычисление скорости, объемного расхода и объема, массового расхода и массы жидкости;
- формирование и хранение архивов событий, измеренных и вычисленных значений, настроечных параметров;
- индикация измеренных и вычисленных значений;
- передача измеренной информации по аналоговым, импульсным, частотным сигналам и цифровым интерфейсам;
- защита от преднамеренных и непреднамеренных изменений и несанкционированного доступа.
Общий вид расходомеров-счетчиков жидкости ультразвуковых PanaFlow LZ приведен на рисунке 1. Пломбирование расходомеров-счетчиков жидкости ультразвуковых PanaFlow LZ не предусмотрено.

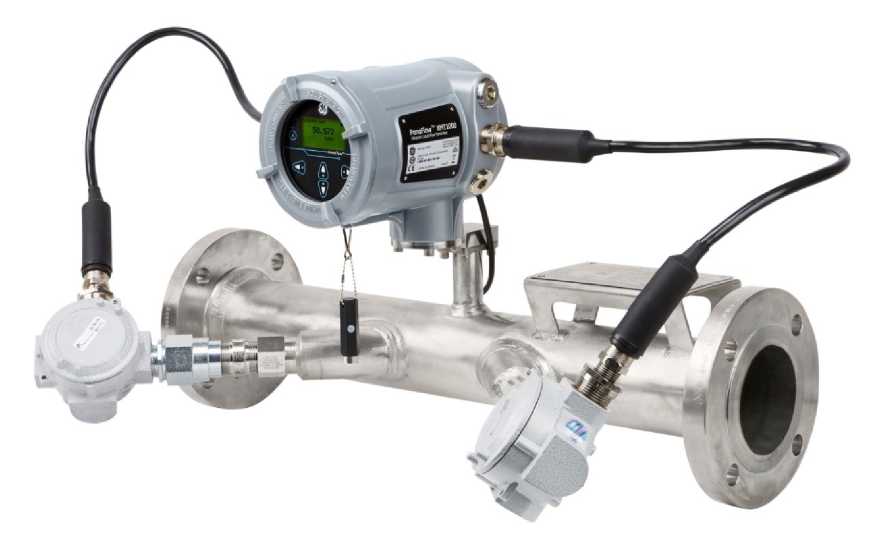

Рисунок 1 - Общий вид расходомеров-счетчиков жидкости ультразвуковых PanaFlow LZ
|
Таблица 6 - Комплектность расходомеров-счетчиков жидкости ультразвуковых P |
’anaFlow LZ | |
|
Наименование |
Обозначение |
Количество |
|
Расходомер-счетчик жидкости ультразвуковой |
PanaFlow LZ |
1 шт. |
|
Программный пакет Vitality* |
- |
1 экз. |
|
Руководство по монтажу |
910-316 |
1 экз. |
|
Руководство по эксплуатации |
910-313 |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
Методика поверки |
МП 0705-1-2017 |
1 экз. |
|
* Поставляется дополнительно по заказу. | ||
Таблица 2 - Метрологические характеристики расходомеров-счетчиков жидкости ультразвуковых PanaFlow LZ
|
Наименование характеристики |
Значение | |||||
|
Номинальный диаметр |
DN50 |
DN80 |
DN100 |
DN150 |
DN200 |
DN250 |
|
Наименьший объемный расход*, м3/ч |
4,3 |
10,8 |
17,0 |
38,2 |
67,9 |
106,0 |
|
Наибольший объемный расход*, м3/ч |
86 |
220 |
340 |
760 |
1360 |
2153 |
|
Диапазон скорости потока, м/с |
от 0,03 до 12,19 | |||||
|
Пределы допускаемой относительной погрешности при измерении объемного расхода и объема жидкости**, % |
±0,5 (при проливном методе поверки) ±1,0 (при имитационном методе поверки) | |||||
|
* Диапазон измерений объемного расхода может быть уменьшен в соответствии с заказом (определен диапазоном калибровки изготовителя). | ||||||
Таблица 3 - Метрологические характеристики расходомеров-счетчиков жидкости ультразвуковых PanaFlow LZ
|
Наименование характеристики |
Значение | |||||
|
Номинальный диаметр |
DN300 |
DN350 |
DN400 |
DN450 |
DN500 |
DN600 |
|
Наименьший объемный расход*, м3/ч |
152,6 |
207,7 |
270 |
343,4 |
423 |
610 |
|
Наибольший объемный расход*, м3/ч |
3100 |
4220 |
5512 |
6975 |
8612 |
12400 |
|
Диапазон скорости потока, м/с |
от 0,03 до 12,19 | |||||
|
Пределы допускаемой относительной погрешности при измерении объемного расхода и объема жидкости, % |
±0,5 (при проливном методе поверки) ±1,0 (при имитационном методе поверки) | |||||
|
* Диапазон измерений объемного расхода может быть уменьшен в соответствии с заказом (определен диапазоном калибровки изготовителя). | ||||||
Таблица 4 - Основные технические характеристики расходомеров-счетчиков жидкости ультразвуковых PanaFlow LZ
|
Наименование характеристики |
Значение |
|
Измеряемая среда |
однофазные жидкости с высокой звукопроводимостью |
|
Температура измеряемой среды, °С |
от -40 до +100 от -190 до +600* |
|
Максимальное давление измеряемой среды, МПа |
24 |
|
Выходные сигналы |
аналоговый** (от 4 до 20 мА); частотный (от 0 до 10000 Гц); импульсный |
|
Цифровые интерфейсы связи (выбираются по заказу) |
Modbus RS485, HART 7.0, Foundation Fieldbus FISCO, LAS |
|
Параметры электрического питания:
|
220^22 50±2 от 12 до 28 |
|
Потребляемая мощность, В^А, не более |
15 |
|
Габаритные размеры электронно-вычислительного блока, мм, не более
|
208 168 168 |
|
Масса электронно-вычислительного блока, кг, не более |
4,5 |
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
от -40 до +60*** до 95 % без конденсации влаги от 84,0 до 106,7 |
|
Средний срок службы, лет |
25 |
|
Средняя наработка на отказ, ч |
60000 |
|
* Специальное исполнение по заказу. ** Применение аналогового выходного сигнала, может вызывать появление дополнительной погрешности. *** Температура работы дисплея от минус 25 °С. | |
Таблица 5 - Основные технические характеристики расходомеров-счетчиков жидкости ультразвуковых PanaFlow LZ
|
Наименование характеристики |
Значение | |||||||
|
Номинальный диаметр |
DN50 |
DN80 |
DN100 |
DN150 |
DN200 |
DN250 |
DN300 |
DN350 |
|
Габаритные размеры, мм, не более - длина |
602,4 |
609,6 |
609,6 |
609,6 |
762,0 |
762,0 |
914,4 |
914,4 |
|
- ширина |
333,8 |
491,4 |
491,4 |
570,7 |
621,5 |
675,6 |
726,4 |
758,2 |
|
- высота |
356,1 |
391,0 |
435,5 |
503,9 |
561,5 |
632,5 |
683,3 |
721,2 |
|
Масса, кг, не более |
21,0 |
32,5 |
45,3 |
84,6 |
125,1 |
193,9 |
241,8 |
280,4 |
