Номер по Госреестру СИ: 71008-18
71008-18 Расходомеры-счетчики жидкости ультразвуковые
(PanaFlow HT)
Назначение средства измерений:
Расходомеры-счетчики жидкости ультразвуковые PanaFlow HT предназначены для измерений объемного расхода и объема жидкости в системах противоаварийной защиты и управления технологическими процессами.
Аналитический паспорт типа средства измерений
71008-18 — Расходомеры-счетчики жидкости ультразвуковые
PanaFlow HT
Фирма «Baker Hughes EMEA Unlimited Company»
ИРЛАНДИЯ
МПИ: 4 года
Действует
9
организаций7
владельцев3
версий126
Всего поверок
по агрегатам с 2010 года
0
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
9
Организаций-поверителей
эффективное число: 5.8
7
Владельцев СИ
эффективное число: 5.2
89
Экземпляров СИ
по агрегатам владельцев / организаций
10.3%
Периодические поверки
первичные: 77.8%
0.79%
Непригодность
1 извещений
77%
Поверки юрлиц
доля в общем объёме
4 386 ₽
Средневзвешенная цена
медиана: 4 502 ₽
100%
Покрытие ценами
расчётный известный объём: 54 024 ₽
2 020,0 лет
Средний возраст парка
взвешено по годовому объёму
1 460 дн.
Наблюдаемый МПИ
по фактическим интервалам
1 717
Концентрация поверителей
HHI; доля топ-5: 84.1%
1 940
Концентрация владельцев
HHI; доля топ-5: 94.4%
5
Модификаций
на графике — наиболее массовые
100%
Полнота данных
карточка, рынок, документы и связи
18
Типов у производителя
портфель изготовителя в реестре
есть
Каталогизация
в перечне ПП РФ № 250 не найден
Автоматические аналитические выводы
- За весь доступный период по типу отражено 126 поверок; пик пришёлся на 2021 год (76).
- Последний завершённый год показал рост на 1100% (2025 к 2024).
- Среднегодовой темп изменения между первым и последним завершённым ненулевым годом составляет 7%.
- Рынок представлен 9 организациями; концентрация умеренная (HHI 1717), доля топ-5 — 84.1%.
- В базе найдено 7 владельцев и 89 экземпляров СИ; доля пяти крупнейших владельцев — 94.4%.
- Средневзвешенная цена поверки — 4 386 руб.; ценами покрыто 100% годового объёма, расчётный известный объём услуг — 54 024 руб.
- Доля извещений о непригодности составляет 0.79% от всех поверок.
- Наблюдаемый средний интервал между поверками — около 1 460 дней; средний возраст парка по агрегатам организаций — 2 020,0 лет.
- Интегральная полнота карточки и связанных аналитических данных оценивается в 100%.
Документы и быстрые переходы
Пик активности: 2021 — 76
Долгосрочный CAGR: 7%
Активных версий: 1
Ценовой диапазон: 3 907–4 502 ₽
Динамика поверок по годам
Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.
Структура поверок
Темпы изменения год к году
Динамика доли непригодности
Крупнейшие организации-поверители
Парето концентрации рынка
Лидеры текущего года
Сектор поверителей
Федеральные округа
Испытательная лаборатория
Испытания, сертификация и метрологическая экспертиза
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Лаборатория 705 / ИЛ ПО 705_1009lab.ru
IT-решения для метрологии
MetrologyNet — автоматизация метрологических процессов
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Автоматизация и Data Sciencemetrologynet.ru
Цена, объём работ и размер парка
Распределение цен
Профиль возраста парка
Объём поверок сгруппирован по среднему возрасту парка у организаций.
Фактический профиль межповерочных интервалов
Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.
Крупнейшие владельцы парка
Категории владельцев
Топ владельцев: экземпляры и поверки
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| ПАО АНК "Башнефть" | Юридические лица | 24 | 24 | 1,00 |
| ООО «Бейкер Хьюз Рус Инфра» | Юридические лица | 20 | 20 | 1,00 |
| ООО "ЛУКОЙЛ-Нижегороднефтеоргсинтез" | Юридические лица | 16 | 24 | 1,50 |
| Филиал ПАО АНК "Башнефть" "Башнефть-Уфанефтехим" | Юридические лица | 12 | 12 | 1,00 |
| АО "Газпромнефть-Омский НПЗ" | Юридические лица | 12 | 12 | 1,00 |
| АО "Пергам-Инжиниринг" | Юридические лица | 4 | 4 | 1,00 |
| ОАО "Ямал СПГ" | Юридические лица | 1 | 1 | 1,00 |
Наиболее массовые модификации
Продолжительность версий
Полнота данных
История версий типа СИ
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| b0cee834-0b6d-d661-c6bd-6516df933b3a | 71008-18 | 2023-03-31 | — | актуальная |
| 1312e3aa-fce1-04f0-7212-105e0b345086 | 71008-18 | 2021-08-10 | 2023-03-31 | архивная |
| 630fd049-1675-ac15-3331-e9eaabd66110 | 71008-18 | 2020-05-07 | 2021-08-10 | архивная |
Официальный государственный ресурс
ФГИС «Аршин» — Федеральный информационный фонд
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Росстандарт · официальный порталfgis.gost.ru
Цифровой ресурс Ростеста
SOFT.Rostest — программные и цифровые решения
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
ПО и цифровые сервисыsoft.rostest.ru
Исходные отчетные блоки — улучшенный режим
Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку
Фильтры по столбцам
CSV / Excel
Полный экран
В выгрузку попадают строки с учётом текущих фильтров и сортировки.
Таблицы загружаются…

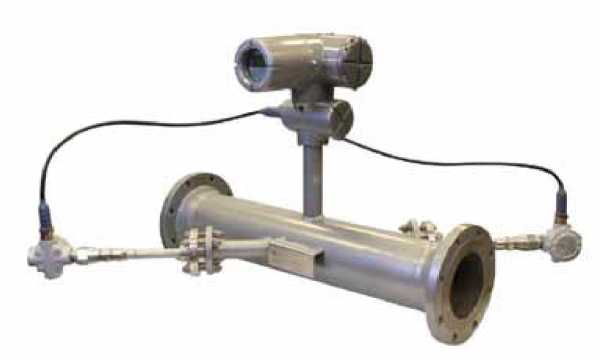

Внешний вид.
Расходомеры-счетчики жидкости ультразвуковые
Рисунок № 1
Общие сведения
Дата публикации - 31.03.2023
Срок свидетельства - 11.05.2024
Номер записи - 167087
ID в реестре СИ - 395971
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, PanaFlow HT, Нет данных, XMT900, PanaFlow HT Flowmeter
Производитель
Изготовитель - Фирма «Baker Hughes EMEA Unlimited Company»
Страна - ИРЛАНДИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Иркутск - город в России, административный центр Иркутской области, образует отдельное муниципальное образование Иркутск со статусом городского округа как единственный населенный пункт в его составе.
Население города составляет 617 264 человек, шестой по величине город в Сибири, двадцать пятый по величине город в России.
Расположен в Восточной Сибири, на берегах реки Ангары, при впадении в нее реки Иркут. Климат резко континентальный со значительными перепадами температур. Из-за близости к сейсмически активному Байкальскому разлому слабые землетрясения происходят регулярно.
Крупный научно-образовательный центр с более чем ста тысячами студентов. Промышленность включает авиастроение, гидроэнергетику и производство продуктов питания. Транспортный узел на Транссибирской магистрали и федеральных трассах "Байкал" и "Сибирь".
В Иркутске расположены офисы Восточно-Сибирской железной дороги, Иркутскэнерго, Востсибуголь, Иркутской нефтяной компании; главный офис Байкальского банка Сбербанка России. Научно-исследовательский центр "Иргиредмет" оказывает поддержку в добыче и переработке металлических руд и алмазов.
Отчет "Анализ рынка поверки в Иркутске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Иркутск.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 126
Выдано извещений - 1
Кол-во периодических поверок - 13
Кол-во средств измерений - 99
Кол-во владельцев - 7
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 1460 дн.
Приказы РСТ, где упоминается данный тип СИ
№897 от 2018.05.11 Об утверждении типов средств измерений
№1625 от 2021.08.04 О внесении изменений в сведения об утвержденном типе средств измерений
Наличие аналогов СИ: Расходомеры-счетчики жидкости ультразвуковые (PanaFlow HT)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма «Baker Hughes EMEA Unlimited Company»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
50009-12 22.03.2027 |
Расходомеры-счетчики газа и пара, моделей GF868, GM868, XGM868, GS868, XGS868, GC868, PT878GC, CTF878, IGM878 Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
4 года |
|
51349-12 17.08.2027 |
Анализаторы кислорода, XMO2, APX Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
1 год |
|
51353-12 17.08.2027 |
Анализаторы кислорода, O2X1 Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
1 год |
|
51452-12 17.08.2027 |
Генераторы влажного газа, MG101 Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
1 год |
|
51453-12 17.08.2027 |
Анализаторы влажности, MOISTURE ANALYZERS мод. MIS1, MMS3, MMS35, MTS6, PM880, VeriDri Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
1 год |
|
51454-12 17.08.2027 |
Газоанализаторы, модели FGA 300, CGA 351, FGA 311, OxyTrak 390 Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
1 год |
|
51455-12 17.08.2027 |
Газоанализаторы, XMTC Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
1 год |
|
51863-12 22.03.2027 |
Расходомеры-счетчики жидкости ультразвуковые , мод. AT868, DF868, XMT868i, PT878, SEN898 Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
4 года |
|
58672-14 03.07.2024 |
Расходомеры-счетчики многопараметрические вихревые, PanaFlow (серии MV80, MV82) Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
4 года |
|
62748-15 12.08.2030 |
Расходомеры-счетчики жидкости ультразвуковые накладные, AT600 Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
4 года |
|
66152-16 22.12.2026 |
Анализаторы влажности, Aurora H2O Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
1 год |
|
71005-18 11.05.2024 |
Расходомеры-счетчики жидкости ультразвуковые , PanaFlow Z3 Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
4 года |
|
71006-18 11.05.2024 |
Расходомеры-счетчики жидкости ультразвуковые , PanaFlow LZ Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
4 года |
|
71007-18 11.05.2024 |
Расходомеры-счетчики жидкости ультразвуковые , PanaFlow XMT1000 Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
4 года |
|
71008-18 11.05.2024 |
Расходомеры-счетчики жидкости ультразвуковые , PanaFlow HT Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
4 года |
|
71545-18 15.06.2024 |
Расходомеры-счетчики жидкости ультразвуковые , Sentinel LCT4 Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
4 года |
|
71824-18 11.07.2024 |
Расходомеры-счетчики жидкости ультразвуковые , PT900 Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
4 года |
|
75275-19 18.06.2024 |
Расходомеры-счётчики газа ультразвуковые, PanaFlow ZXG Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
4 года |
Кто поверяет Расходомеры-счетчики жидкости ультразвуковые (PanaFlow HT)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ИНФРАСТРУКТУРА ТК" (RA.RU.312735) | 24 | 24 | 0 | 0 | 24 | 24 | 0 | |||
| ВСЕРОССИЙСКИЙ НИИ РАСХОДОМЕТРИИ (RA.RU.311285) | 7 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП "ВНИИР" (RA.RU.311285) | РСТ | 8 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ГК КОНТРОЛЬ" (RA.RU.312788) | 4 | 4 | 0 | 0 | 4 | 4 | 0 | |||
| ВНИИР – филиал ФГУП «ВНИИМ им. Д.И.Менделеева» (RA.RU.311285) | РСТ | 34 | 34 | 0 | 0 | 20 | 20 | 0 | ||
| ООО "МЕТРОЛОГИЯ И АВТОМАТИЗАЦИЯ" (RA.RU.311956) | 24 | 24 | 0 | 0 | 24 | 24 | 0 | |||
| ООО "КРОНЕ-АВТОМАТИКА" (1522) | 12 | 12 | 0 | 0 | 12 | 12 | 0 | |||
| ОАО "ЯМАЛ СПГ" (RA.RU.311706) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "ЭРИС" (RA.RU.310699) | 12 | 0 | 12 | 1 | 12 | 0 | 12 |
Стоимость поверки Расходомеры-счетчики жидкости ультразвуковые (PanaFlow HT)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Расходомеры-счетчики жидкости ультразвуковые PanaFlow HT имеют встроенное программное обеспечение. Конфигурационные параметры защищены от преднамеренных изменений разграничением прав доступа - четырехуровневая система доступа и паролей (общий, SIL, служебный, заводской). Все изменения конфигурационных параметров сохраняются
в журнале событий, доступном только для чтения.
Доступ к метрологически значимой части программного обеспечения для пользователя закрыт. При изменении установленных параметров (исходных данных) в программном обеспечении обеспечивается подтверждение изменений.
Идентификация программного обеспечения осуществляется путем отображения на дисплее расходомера-счетчика жидкости ультразвукового PanaFlow HT или подключенного к нему инженерного персонального компьютера структуры идентификационных данных, содержащих номер версии и цифровой идентификатор программного обеспечения.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
MPU Software (Flow Board software revision) |
MODBUS MAP (Flow Board software revision) |
|
Номер версии (идентификационный номер) ПО* |
3120 и выше |
2.8.8 и выше |
|
Цифровой идентификатор ПО |
- |
- |
|
* номер версии приведен в паспорте | ||
SOFT.Rostest — программные и цифровые решения — Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом и на маркировочную табличку, установленную на корпусе электронно-вычислительного блока, методом лазерной гравировки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к расходомерам-счетчикам жидкости ультразвуковым PanaFlow HT
Принцип действия расходомеров-счетчиков жидкости ультразвуковых PanaFlow HT основан на методе измерения разности между временем прохождения ультразвуковых импульсов по направлению потока жидкости и против него. Возбуждение импульсов производится пьезоэлектрическими ультразвуковыми преобразователями, устанавливаемыми на измерительном участке трубопровода. Пьезоэлектрические ультразвуковые преобразователи работают попеременно в режиме приемник-излучатель и обеспечивают излучение в жидкость и прием из нее ультразвуковых импульсов под углом к оси трубопровода. Движение жидкости вызывает изменение времени распространения ультразвуковых сигналов по потоку и против него. Разница времени прохождения ультразвуковых импульсов расходомеров-счетчиков жидкости ультразвуковых PanaFlow HT по потоку и против потока пропорциональна объемному расходу жидкости.
Расходомеры-счетчики жидкости ультразвуковые PanaFlow HT состоят ультразвуковых преобразователей BWT, буферов FTPA, установленных в корпусе из углеродистой или нержавеющей стали, и электронно-вычислительных блоков XMT9xx.
Расходомеры-счетчики жидкости ультразвуковые PanaFlow HT могут включать от одной до 8 пар ультразвуковых преобразователей и от одного до четырех электронновычислительных блоков в зависимости от требований к надежности и резервированию.
Электронно-вычислительный блок оснащен дисплеем и панелью с магнитной клавиатурой и может иметь локальную и удаленную установку относительно корпуса или места установки непосредственно на измерительном трубопроводе.
Расходомеры-счетчики жидкости ультразвуковые PanaFlow HT позволяют проводить измерения в прямом и обратном направлениях в случае заказа данной опции.
Электронно-вычислительный блок расходомеров-счетчиков жидкости ультразвуковых PanaFlow HT выполняет следующие функции:
-
- цифровая обработка сигналов, поступающих с ультразвуковых преобразователей;
-
- вычисление скорости, объемного расхода и объема, массового расхода и массы жидкости;
-
- формирование и хранение архивов событий, измеренных и вычисленных значений, настроечных параметров;
-
- индикация измеренных и вычисленных значений;
-
- передача измеренной информации по аналоговым, импульсным, частотным сигналам и цифровым интерфейсам;
-
- защита от преднамеренных и непреднамеренных изменений и несанкционированного доступа.
Общий вид расходомеров-счетчиков жидкости ультразвуковых PanaFlow HT приведен на рисунке 1. Пломбирование расходомеров-счетчиков жидкости ультразвуковых PanaFlow HT не
предусмотрено.
Рисунок 1 - Общий вид расходомеров-счетчиков жидкости ультразвуковых PanaFlow HT
Таблица 5 - Комплектность расходомеров-счетчиков жидкости ультразвуковых PanaFlow HT
|
Наименование |
Обозначение |
Количество |
|
Расходомер-счетчик жидкости ультразвуковой |
PanaFlow HT |
1 шт. |
|
Программный пакет Vitality* |
- |
1 экз. |
|
Руководство по эксплуатации |
940-294U |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
Методика поверки |
МП 0706-1-2017 |
1 экз. |
|
* поставляется дополнительно по заказу. | ||
Таблица 2 - Метрологические характеристики расходомеров-счетчиков жидкости ультразвуковых PanaFlow HT
|
Наименование характеристики |
Значение | |||||||
|
Номинальный диаметр |
DN80 |
DN100 |
DN150 |
DN200 |
DN250 |
DN300 |
DN350 |
DN400 |
|
Наименьший объемный расход*, м3/ч |
38,5 |
60 |
31,8 |
56,5 |
88,3 |
127,2 |
173 |
226 |
|
Наибольший объемный расход*, м3/ч |
220 |
340 |
760 |
1360 |
2153 |
3100 |
4220 |
5512 |
|
Диапазон скорости потока, м/с |
от 0,03 до 12,19 | |||||||
|
Пределы допускаемой относительной погрешности при измерении объемного расхода и объема жидкости, % |
±0,5 (при проливном методе поверки) ±1,0 (при имитационном методе поверки) | |||||||
|
* Диапазон измерений объемного расхода может быть уменьшен в соответствии с заказом (определен диапазоном калибровки изготовителя). | ||||||||
Таблица 3 - Основные технические характеристики расходомеров-счетчиков жидкости ультразвуковых PanaFlow HT
|
Наименование характеристики |
Значение |
|
Измеряемая среда |
однофазные жидкости с высокой звукопроводимостью |
|
Температура измеряемой среды, °С |
от -190 до +315 от -190 до +600* |
|
Максимальное давление измеряемой среды, МПа |
24 |
|
Выходные сигналы |
аналоговый (от 4 до 20 мА)**/Б1Ь; частотный (от 0 до 10000 Гц); импульсный |
|
Цифровые интерфейсы связи (выбираются по заказу) |
Modbus RS485, HART 7.0/SIL, Foundation Fieldbus FISCO, LAS |
|
Параметры электрического питания:
|
220+_H 50±2 от 12 до 28 |
|
Потребляемая мощность, В^А, не более |
10 |
|
Условия эксплуатации:
|
от -40 до +60*** до 95 % без конденсации влаги от 84,0 до 106,7 |
|
Средний срок службы, лет |
25 |
|
Средняя наработка на отказ, ч |
60000 |
|
Маркировка взрывозащиты |
1Exd ИС T6 Gb |
|
Степень защиты от внешних воздействий по ГОСТ 14254-2015 |
IP66 |
|
Наименование характеристики |
Значение |
|
* Специальное исполнение по заказу. ** Применение аналогового выходного сигнала, может вызывать появление дополнительной погрешности. *** Температура работы дисплея от минус 25 °С. | |
Таблица 4 - Основные технические характеристики расходомеров-счетчиков жидкости
|
ультразвуковых PanaFlow H |
T | |||||||
|
Наименование | ||||||||
|
Значение | ||||||||
|
характеристики | ||||||||
|
Номинальный диаметр |
DN80 |
DN100 |
DN150 |
DN200 |
DN250 |
DN300 |
DN350 |
DN400 |
|
Габаритные размеры, мм, не более | ||||||||
|
- длина |
1220 |
1372 |
1677 |
1067 |
1220 |
1220 |
1372 |
1372 |
|
- ширина |
1016 |
1042 |
1093 |
1143 |
1194 |
1245 |
1296 |
1347 |
|
- высота |
686 |
712 |
788 |
839 |
915 |
966 |
1016 |
1067 |
|
Масса, кг, не более |
111 |
137 |
204 |
220 |
307 |
364 |
413 |
542 |
