Анализаторы влажности состоят из первичных преобразователей (датчиков влажности) и вторичных преобразователей (электронных блоков).

Принцип действия датчиков, изготовленных на основе оксида алюминия, состоит в измерении электрической емкости влагочувствительного слоя датчика в зависимости от количества поглощенной влаги.

Анализаторы выполнены по модульному принципу и могут комплектоваться различными датчиками влажности, в том числе, со встроенными преобразователями давления и температуры:

- Moisture Image Series Probe со встроенным микропроцессором, преобразующим сигналы преобразователей в частоту, что позволяет устанавливать датчики на расстояние до 915 м от электронного блока.

- TF Series Probe с преобразованием сигналов от датчика в постоянный ток. Максималь - ное удаление от электронного блока до 600 м (до 150 м при измерении давления).

- М Series Probe (преобразователи влажности, дополнительно встраиваемый преобразователь температуры). Удаленность от электронного блока до 600 м.

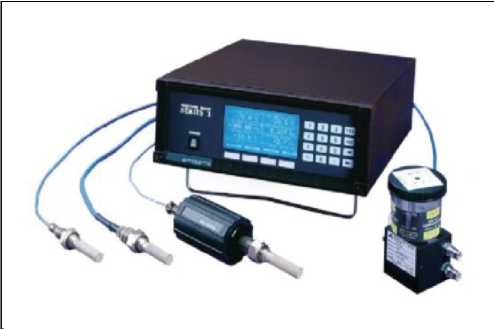

Конструктивно анализаторы влажности модели MIS1 и MMS3 имеют несколько исполнений: каркасное (для установки в стойку), настольное и щитовое. Модель MMS3 выпускается также в портативном исполнении с питанием от батареек. Модель MIS1 имеет шесть измерительных каналов, что позволяет одновременно отображать в графическом формате на ЖК- дисплее с подсветкой шесть параметров (содержание влаги, кислорода и другие параметры). В состав анализатора влажности модель MMS3 входят два измерительных канала, ЖК-дисплей с подсветкой, имеющий две двадцатиразрядные строки, для одновременного отображения значений любых двух параметров. В анализаторах имеется встроенная память, в которую может быть внесено до 12 параметров (в модели MMS3 имеется гнездо PCMCIA для карты дополнительной памяти и обновления программного обеспечения), для передачи данных используется последовательный порт RS 232. На каждый канал в анализаторах предусмотрены два дополнительных входа с возможностью использования устройств с выходом 0/4 - 20 мА, два аналоговых выхода со встроенной

оптической развязкой, которые обеспечивают передачу сигналов самописцам, компьютерам и другим удаленным устройствам. Кроме того, возможна установка двух реле сигнализации Form C. Модель MIS1 может использоваться с датчиком влажности Moisture Image Series Probe (MISP), имеющим 16-битовое разрешение, предохранительную цепь и возможность размещения на расстоянии до 1,6 км от MIS1. Датчик MISP имеет встроенную схему цифровой компенсации, он измеряет влажность, температуру и давление. Для измерений объёмной доли кислорода в анализаторах используется дополнительный электролитический датчик кислорода типа Delta F Cell.

Анализаторы влажности модель MMS35 имеют один канал измерений и выпускаются как в стационарном, так и в портативном искробезопасном исполнении (MMS35IS). Портативная модель изготавливается в двух исполнениях: со встроенной системой подготовки пробы и без неё. Модель со встроенной системой состоит из датчика влажности М - series, фильтра, запорных клапанов и технологических соединений. Модель без системы пробоподготовки комплектуется внешним датчиком влажности, который подключается к анализатору с помощью кабеля, длина которого достигает 600 м. В данной модели предусмотрена дополнительная функция записи данных, а также дополнительный RS 232 порт. Анализаторы влажности модель MMS35 имеют влагонепроницаемую переднюю панель с цифровым шестиразрядным жидкокристаллическим дисплеем с подсветкой, четырьмя клавишами управления/программирования и двумя клавишами выбора режима.

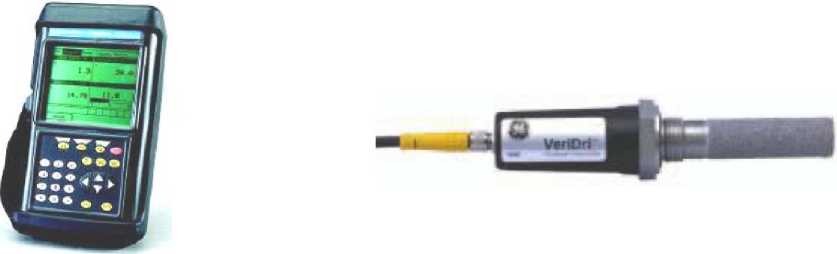

Анализаторы влажности модель РМ880 имеют один канал измерений, выпускаются в портативном взрывобезопасном исполнении с большим графическим ЖК-дисплеем с подсветкой, на который выводятся данные в цифровом либо графическом формате, питание осуществляется от встроенной аккумуляторной батареи, на передней панели находится 25-клавишная прорезиненная клавиатура. В анализаторах предусмотрен встроенный регистратор данных с возможностью хранения до 60 файлов. Анализаторы влажности совместимы с датчиками влажности серии Moisture Image, TF и М.

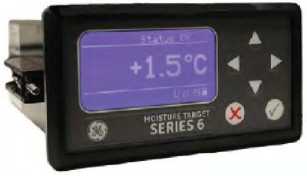

Анализаторы влажности модель MTS6 представляют собой одноканальные микропроцессорные гигрометры. Анализаторы выпускаются в щитовом исполнении для стационарной установки с матричным жидкокристаллическим дисплеем на передней панели, шестикнопочной панелью с атмосферостойкой мембраной и могут использоваться с датчиками влажности M Series Probe и VeriDri. Приборы также снабжены одним реле сигнализации о неисправности и двумя реле сигнализации Form C для верхнего и нижнего пределов точки росы/инея. Для сбора и хранения данных используется MUkpoSD карта с объёмом памяти 32 Гб.

Анализаторы влажности модель VeriDri являются измерительными преобразователями влажности газов с питанием по токовой петле с выходным сигналом 4 - 20 мА. Компактные измерительные преобразователи VeriDri разработаны для комплектации технологических машин и установок, они могут быть установлены непосредственно в технологический поток или, если необходимо, в систему подготовки пробы, используются с градуировочной характеристикой, хранящейся на выносном диске (Flash).

Анализаторы влажности, в моделях которых не предусмотрены системы пробоотбора или пробоподготовки, могут комплектоваться ими в соответствии с конкретными условиями измерений.

Знак поверки наносится на свидетельство о поверке анализаторов.

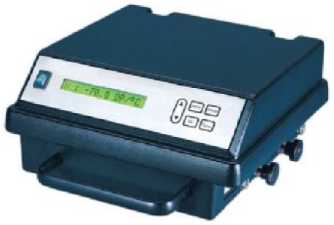

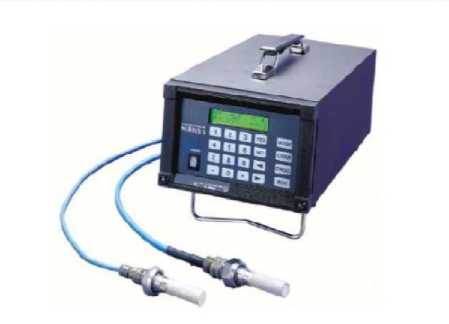

Рис. 1 Внешний вид анализаторов влажности.

Анализатор влажности MOISTURE ANALYZERS (модель в соответствии с заказом).

Руководство по эксплуатации.

Методика поверки.

Условия эксплуатации:

- температура окружающего воздуха, °С

модели MIS1 MMS3 MMS35 модель РМ880

модель MTS6

модель VeriDri

Лист № 7 всего листов 7
