Номер по Госреестру СИ: 55830-13
55830-13 Расходомеры массовые
(OPTIBATCH 4011C)
Назначение средства измерений:
Расходомеры массовые OPTIBATCH 4011С (далее - расходомеры) предназначены для измерения массового расхода и массы жидкостей.
Внешний вид.
Расходомеры массовые
Рисунок № 1
Общие сведения
Дата публикации - 31.03.2023
Срок свидетельства - 21.08.2024
Номер записи -
ID в реестре СИ - 368447
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Модификации СИ
нет модификации, OPTIBATCH 4011C S15, OPTIBATCH 4011C, 4011C,
Производитель
Изготовитель - Фирма "KROHNE Ltd."
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Данный отчет предназначен для поиска и анализа данных о типах средств измерений (СИ), которые связаны с указанным испытательным центром за выбранный год. Отчет осуществляет связку между:
- Приказами Росстандарта: Номерами и датами приказов, утверждающих типы СИ.
- Описаниями типов СИ: Информацией о конкретных моделях средств измерений.
- Испытательными центрами: Организациями, которые проводили испытания для утверждения типов СИ.
Результатом работы отчета является список приказов, содержащих информацию о типах СИ, связанных с указанным испытательным центром за выбранный год.
Входные данные
Для работы с отчетом необходимо:
- Выбрать год из выпадающего списка.
- Указать наименование испытательного центра (например, "ВНИИФТРИ").
Выходные данные
Отчет выводит таблицу с информацией о найденных приказах и связанных с ними типах СИ. Таблица содержит следующие столбцы:
- № приказа: Номер и дата приказа Росстандарта.
- Наименование приказа: Полное название приказа.
- № типа СИ: Регистрационный номер типа средства измерений.
- Тип СИ: Наименование и описание типа средства измерений.
Каждая запись в таблице содержит ссылки для просмотра подробной информации о приказе и типе СИ.
Статистика
Кол-во поверок - 57
Выдано извещений - 2
Кол-во периодических поверок - 20
Кол-во средств измерений - 41
Кол-во владельцев - 4
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1439 дн.
Приказы РСТ, где упоминается данный тип СИ
№1719 от 2018.08.21 О продлении срока действия свидетельств об утверждении типа
Наличие аналогов СИ: Расходомеры массовые (OPTIBATCH 4011C)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "KROHNE Ltd."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
33437-12 01.06.2017 |
Расходомеры массовые, OPTIGAS 5050C/5010C Фирма "KROHNE Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
3 года |
|
42550-09 01.01.2015 |
Расходомеры кориолисовые массовые, OPTIMASS 2010/2300 исп. S100, S150, S250 Фирма "KROHNE Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
4 года |
|
50998-12 20.08.2017 |
Расходомеры-счетчики массовые, OPTIMASS Фирма "KROHNE Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
4 года |
|
53804-13 27.04.2024 |
Расходомеры-счетчики массовые, OPTIMASS x400 Фирма "KROHNE Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
4 года |
|
55830-13 21.08.2024 |
Расходомеры массовые, OPTIBATCH 4011C Фирма "KROHNE Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
4 года |
|
57811-14 17.06.2029 |
Расходомеры массовые, OPTIGAS 4010C Фирма "KROHNE Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
78635-20 29.06.2025 |
Расходомеры-счетчики массовые, OPTIMASS Фирма "KROHNE Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
5 лет |
Аннотация!
Отчет предназначен для выявления организаций, использующих при проведении поверки те же эталоны, что и выбранная пользователем организация. Отчет формируется на основании предрассчитанных статистических данных и позволяет быстро определить пересечения по применяемым эталонам без обращения к полным массивам первичных записей о поверках.
Пользователь выбирает год, организацию и тип эталона. В качестве типа эталона могут быть выбраны государственные первичные эталоны, аттестованные эталоны или средства измерений, применяемые в качестве эталонов. После выполнения запроса система определяет перечень эталонов указанного типа, которые использовались выбранной организацией в заданном году, а затем находит другие организации, применявшие эти же эталоны в тот же период.
Результирующая таблица содержит следующие сведения:
Наименование и номер эталона
Наименование организации, использовавшей тот же эталон
Количество случаев использования эталона данной организацией в выбранном году
Отчет может применяться для анализа совпадений в оснащенности поверочных лабораторий, выявления организаций со сходной эталонной базой, сопоставления практики использования эталонов, а также для проведения аналитической и сравнительной работы в области метрологического обеспечения поверочной деятельности.
В форме выбора пользователю доступны только те организации, по которым в системе имеются сведения об использовании эталонов соответствующих типов. Это позволяет исключить из списка организации, не имеющие данных по средствам поверки в виде эталонов, и упрощает работу с отчетом.
Кто поверяет Расходомеры массовые (OPTIBATCH 4011C)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 21 | 2 | 0 | 0 | 2 | 2 | 0 | ||
| ООО "КРОНЕ-АВТОМАТИКА" (1522) | 6 | 5 | 0 | 1 | 5 | 5 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 30 | 0 | 20 | 1 | 20 | 0 | 20 |
Стоимость поверки Расходомеры массовые (OPTIBATCH 4011C)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
13950 | 12691 |
|
ФБУ Кузбасский ЦСМ Кемеровская область |
11431 | 12691 |
Программное обеспечение
Расходомер имеет встроенное программное обеспечение (ПО), предназначенное для обработки измерительной информации, индикации результатов измерений при подключении к персональному компьютеру или ноутбуку с установленным в нем ПО Toolbox, формирования параметров выходных сигналов, настройки и проведения диагностики.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1.
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм цифрового идентификатор а ПО |
|
MFC 010 |
VE 91 |
1.0.0X |
C6CA |
CRC16 |
Разделения на метрологически значимое ПО и метрологически незначимое ПО нет. ПО и настройки расходомеров защищены от несанкционированного доступа с помощью паролей.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типананосится на расходомер в виде наклейки и на эксплуатационную документацию типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе «Расходомеры массовые OPTIBATCH 4011С. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к расходомерам массовым OPTIBATCH 4011С
1. ГОСТ Р 8.510-2002 Государственная поверочная схема для средств измерений объема и массы жидкостей ;
2. Техническая документация «KROHNE Messtechnik GmbH», Германия.
Поверка
Поверкаосуществляется в соответствии с документом МП 55830-13 «Расходомеры массовые OPTIBATCH 4011С. Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИМС» в июне 2013 г.
Основное средство поверки: установка поверочная расходомерная «Водоучет »
(госреестр 40402-09), относительная погрешность измерений массового расхода воды весовым методом не более 0,05 %.
Изготовитель
KROHNE Ltd., ВеликобританияRutherford Drive Park Farm Industrial Estate, Wellingborough, Northants NN8 6AN
Заявитель
ООО «КРОНЕ Инжиниринг», Россия
Адрес: 443532, Самарская обл., Волжский р-н., пос. Стромилово.
Тел./факс: +7 (846) 230-04-70/230-03-13
E-mail: samara@krohne.su
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46Тел./факс: (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Принцип действия расходомеров основан на измерении силы Кориолиса, возникающей в измерительных трубках первичного преобразователя расхода при прохождении через них измеряемой среды. Эти силы возникают в системе, в которой одновременно имеет место поступательное и вращательное движения.
Расходомер имеет две изогнутых U-образных измерительных трубки, изготовленных из нержавеющей стали, совершающих под действием движущегося потока колебания. Датчики колебаний, расположенные симметрично относительно середины трубок, генерируют электрические сигналы, смещение фазы которых пропорционально массовому расходу, а частота колебаний - плотности проходящей жидкости.
Сигналы от первичного преобразователя поступают в электронный измерительный преобразователь, где они преобразуются в частотно-импульсные электрические сигналы и обрабатываются в соответствии с заданной программой. Операция интегрирования значений массового расхода измеряемой среды позволяет определить массу в течение времени измерения.
Электронный измерительный преобразователь сигнала встраивается в первичный
преобразователь расхода и осуществляет следующие функции:
-
- вычисление массового расхода и массы жидкости;
-
- самодиагностику неисправностей и их индикацию;
-
- передачу измерительной информации в аналоговом и/или в цифровом виде на контроллер, персональный компьютер и т.д.
Расходомеры изготавливаются в трех модификациях: S08, S10, S15, отличающихся
диаметром условного прохода и диапазоном измерений расхода.
Внешний вид и конструкция расходомера показаны на рисунках 1 и 2.
^kROHNE>

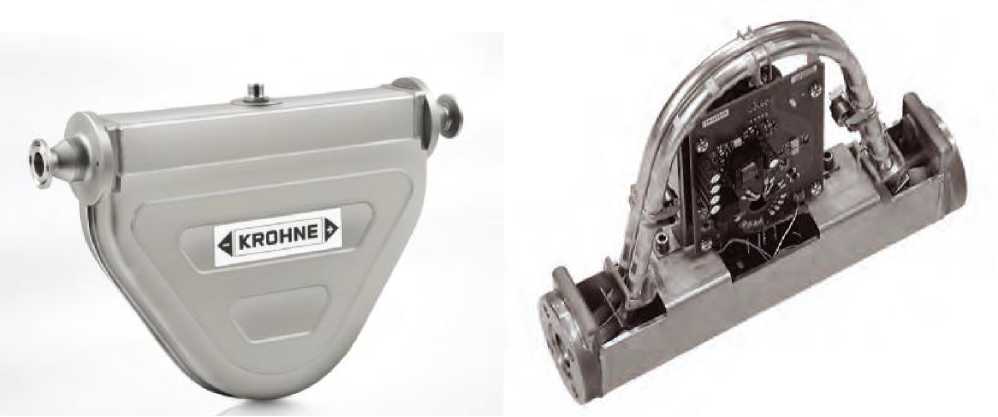

Рисунок 1 - Внешний вид расходомера.
