Номер по Госреестру СИ: 57811-14
57811-14 Расходомеры массовые
(OPTIGAS 4010C)
Назначение средства измерений:
Расходомеры массовые OPTIGAS 4010С предназначены для измерений массы и массового расхода газа.
Внешний вид.
Расходомеры массовые
Рисунок № 1
Внешний вид.
Расходомеры массовые
Рисунок № 2
Общие сведения
Дата публикации -
Срок свидетельства - 17.06.2029
Номер записи -
ID в реестре СИ - 370740
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Расходомер массовый OPTIGAS 4010С, Расходомер массовый OPTIGAS 4010C, Нет модификации, нет данных, мод. OPTIGAS 4010C S15, Без модификации, OPTIMASS (серии 1000, 3000, 7000, 8000, 9000), OPTIGAS 4010С, OPTIGAS 4010C S15, OPTIGAS 4010C, OPTIGAS 4010 С, OPTIGAS 4010, 4010C, 4010, -,
Производитель
Изготовитель - Фирма "KROHNE Ltd."
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Современная Пермь - крупный промышленный центр на востоке европейской части России и третий по величине город в стране после Москвы и Санкт-Петербурга (799,68 кв. км).
Градообразующей осью Перми исторически является река Кама, приток Волги и главная река Западного Урала. Вдоль берегов Камы город протянулся на 70 км, уступая по длине только Санкт-Петербургу и Сочи.
Пермь - один из крупнейших промышленных центров страны. Ведущими отраслями экономики города являются машиностроение, нефте- и газопереработка, электроэнергетика, химия и нефтехимия, пищевая промышленность, деревообработка и полиграфия.
Пересечение трансконтинентальных автомобильных, железнодорожных и воздушных линий делает Пермь значительным транспортным узлом и логистическим центром Урала. Кама - пятая по длине река в Европе. Водный путь по Каме приведет вас в направлении пяти морей - Азовского, Черного, Каспийского, Белого и Балтийского. Автолюбители могут добраться до Перми по федеральной трассе Москва-Чита. Международный аэропорт Большое Савино осуществляет регулярные авиаперевозки по России и за рубеж, имеет пограничные и таможенные службы.
Отчет "Анализ рынка поверки в Перми" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Пермь.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 250
Выдано извещений - 1
Кол-во периодических поверок - 85
Кол-во средств измерений - 49
Кол-во владельцев - 14
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 392 дн.
Приказы РСТ, где упоминается данный тип СИ
№556 от 2025.03.21 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (11)
№1409 от 2019.06.17 О продлении срока действия свидетельств об утверждении типа
№2112 от 2021.09.27 Об утверждении средств измерений
№2619 от 2021.11.22 Об утверждении типов средств измерений
№1860 от 2022.07.29 ПРИКАЗ_Об утверждении типов средств измерений (16)
№2348 от 2022.09.23 ПРИКАЗ_Об утверждении типов средств измерений (16)
№1517 от 2023.07.28 ПРИКАЗ_Об утверждении типов средств измерений (16)
№2690 от 2023.12.13 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (2)
№2659 от 2023.12.11 ПРИКАЗ_Об утверждении типов средств измерений (17)
№324 от 2024.02.07 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (7)
№837 от 2024.03.28 ПРИКАЗ_Об утверждении типов средств измерений (16)
№1116 от 2024.04.27 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (27)
№2269 от 2024.09.24 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (13)
№733 от 2025.04.10 ПРИКАЗ О внесении изменений в сведения об утвержденном типе СИ (2)
Наличие аналогов СИ: Расходомеры массовые (OPTIGAS 4010C)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "KROHNE Ltd."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
33437-12 01.06.2017 |
Расходомеры массовые, OPTIGAS 5050C/5010C Фирма "KROHNE Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
3 года |
|
42550-09 01.01.2015 |
Расходомеры кориолисовые массовые, OPTIMASS 2010/2300 исп. S100, S150, S250 Фирма "KROHNE Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
4 года |
|
50998-12 20.08.2017 |
Расходомеры-счетчики массовые, OPTIMASS Фирма "KROHNE Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
4 года |
|
53804-13 27.04.2024 |
Расходомеры-счетчики массовые, OPTIMASS x400 Фирма "KROHNE Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
4 года |
|
55830-13 21.08.2024 |
Расходомеры массовые, OPTIBATCH 4011C Фирма "KROHNE Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
4 года |
|
57811-14 17.06.2029 |
Расходомеры массовые, OPTIGAS 4010C Фирма "KROHNE Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
78635-20 29.06.2025 |
Расходомеры-счетчики массовые, OPTIMASS Фирма "KROHNE Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
5 лет |
Отчёт «MM_6. МВИ по видам измерений (ФГИС «Аршин»)» показывает объём и динамику методик внутри выбранного вида измерений с 2020 года. После выбора вида рассчитываются ключевые показатели: дата первой и последней публикации, общее число МВИ, доля статуса «Действует», средний лаг от даты свидетельства до публикации, а также количество уникальных разработчиков и аттестующих организаций. Дополнительно отражается качество данных: наличие контактных данных разработчика и заполненность полей (величина, пределы, погрешность).
Набор графиков помогает понять структуру и активность по выбранному виду: помесячные публикации и кумулятив, распределение по статусам (stacked) и помесячная доля «Действует». Показаны топ-10 аттестующих и разработчиков, динамика среднего лага и заполненности ключевых полей, доля карточек с контактами. Для оперативного сравнения темпов есть YTD vs LYTD по ISO-неделям, тепловая карта «год×месяц», сезонность (среднее по месяцам) и тематические разрезы — топ-6 «назначений» и топ-10 «методов измерений».
Используйте подсказки при наведении и меню на графиках для экспорта. Сопоставляйте объёмы публикаций с долей «Действует» и величиной лага, чтобы находить узкие места; просматривайте сезонные пики и активность основных участников (разработчиков/аттестующих). Все метрики и визуализации относятся именно к выбранному виду измерений и учитывают данные, опубликованные с 2020 года.
Кто поверяет Расходомеры массовые (OPTIGAS 4010C)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 8 | 4 | 0 | 0 | 4 | 4 | 0 | ||
| ООО "НМОП" (RA.RU.311359) | 9 | 2 | 0 | 9 | 0 | 6 | 0 | 6 | ||
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 39 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 22 | 1 | 18 | 0 | 19 | 1 | 18 | ||
| ООО "ПРИБОРАВТОМАТИКА" (1780) | 6 | 0 | 6 | 0 | 6 | 0 | 6 | |||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 16 | 5 | 0 | 16 | 0 | 16 | 0 | 16 | |
| ООО "КРОНЕ-АВТОМАТИКА" (1522) | 17 | 6 | 9 | 0 | 15 | 6 | 9 | |||
| ООО "ГАЗПРОМ ТРАНСГАЗ СУРГУТ" (RA.RU.311720) | 6 | 1 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 101 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Коми ЦСМ» (RA.RU.311490) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «ЦСМ Республики Башкортостан» (RA.RU.311406) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ООО "УЛЬТРА-СТАНДАРТ" (RA.RU.314531) | 9 | 2 | 1 | 8 | 1 | 9 | 1 | 8 | ||
| ООО "ПРОГРЕСС АВТОМАТИКА" (RA.RU.312840) | 2 | 1 | 0 | 2 | 0 | 1 | 0 | 1 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 8 | 8 | 0 | 8 | 0 | 8 | 0 | 8 |
Стоимость поверки Расходомеры массовые (OPTIGAS 4010C)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
17746 | 16093 |
|
ФБУ Кузбасский ЦСМ Кемеровская область |
11431 | 16093 |
|
ФБУ Пермский ЦСМ Пермский край |
10528 | 16093 |
|
ФБУ Коми ЦСМ Республика Коми |
24667 | 16093 |
Программное обеспечение
Расходомеры массовые OPTIGAS 4010С имеют встроенное программное обеспечение (ПО), установленное в конверторах.
ПО предназначено для обработки измерительной информации, индикации результатов, формирования параметров выходных сигналов, настройки расходомеров, проведение диагностики расходомеров от первичного преобразователя. ПО и настройки расходомеров защище-
ны от несанкционированного доступа с помощью паролей. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С » по МИ 3286-2010.
Таблица 1
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии ПО |
Цифровой идентификатор ПО (контрольная сумма) |
Алгоритм вычисления цифрового идентификатора ПО |
|
ПО MFC 010 |
ПО MFC 010 |
2.3.ХХ |
- |
- |
Знак утверждения типа
Знак утверждения типананосят на конвертор методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в документе «Руководство по эксплуатации на массовые расходомеры OPTIGAS 4010C».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к расходомерам массовым OPTIGAS 4010C
1. ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости».
2. Техническая документация «KROHNE Ltd», Великобритания
Поверка
Поверкаосуществляется по документу МП РТ 2088-2014 «Расходомеры массовые OPTIGAS 4010С. Методика поверки», разработанному и утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 12 мая 2014 г.
Основные средства поверки:
-
- установка поверочная расходомерная «Flow Master Mini» , диапазон расходов от 0,05 до 40,0 м3/ч, ПГ ± 0,15 %,
-
- установка поверочная расходомерная «Flow Master», диапазон расходов от 0,9 до 500,0 м3/ч, ПГ ± 0,15 %,
-
- измеритель температуры и относительной влажности воздуха ИВТМ-7,
- барометр М67 по ТУ 2504-1797-95 с пределами измерения давления от 600 до 810 мм рт. ст,
- весы, НПВ 150 кг, класс точности III (средний).
Изготовитель
«KROHNE Ltd», ВеликобританияRutherford Drive Park Farm Industrial Estate, Wellingborough, Northants NN8 6AH тел.: +44 (0) 1933 408562 факс: +44 (0) 1933 408589
e-mail: mailto:info.uk@krohne.com, info.uk@krohne.com
Заявитель
ООО «КРОНЕ Инжиниринг », РФАдрес: 443532, Самарская обл., Волжский р-н, пос. Стромилово
тел.: +7 (846) 230 04 70,
факс: +7 (846) 230 03 11
e-mail: samara@krohne.su
Испытательный центр
Государственный центр испытаний средств измерений Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ГЦИ СИ ФБУ «Ростест-Москва»)Адрес: 117418, г. Москва, Нахимовский пр., 31
тел.: +7 (495) 544 00 00, web: http://www.rostest.ru, email: info@rostest.ru
Принцип действия расходомеров OPTIGAS 4010С основан на использовании сил Кориолиса. Эти силы возникают в колебательной системе, в которой одновременно имеет место поступательное и вращательное движения.
Величина кориолисовой силы зависит от массы газа и скорости его движения в системе.
Расходомеры имеют двойную V-образную измерительную трубу, изготовленную из нержавеющей стали, в которой движущая среда делится на два одинаковых потока. В нижней части двойной измерительной трубы размещена катушка возбуждения, которая, располагаясь между двумя трубками, передает каждой из них колебательное движение. Обе трубки колеблются в противоположных направлениях. Фазовое смещение синусоидальных волн, пропорциональное массовому расходу, измеряется при помощи двух индуктивных сенсоров, размещенных по обе стороны от катушки.
Температура измеряемой среды измеряется встроенным термометром сопротивления Pt500.
Расходомеры состоят из:
-
- первичных преобразователей расхода моделей MFS 4000;
-
- электронных измерительных преобразователей сигнала (конверторов) или MFC 010С.
Преобразователи сигнала MFC 010C встраиваются в первичные преобразователи MFS 4000 и имеют выходные сигналы Modbus и RS485

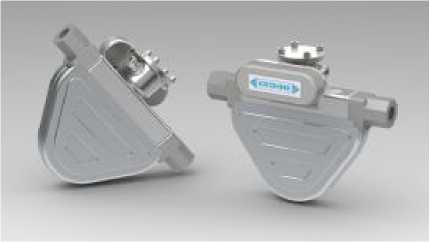

Рисунок 1 - Расходомер массовый Рисунок 2- Схема пломбировки
