Расходомеры-счётчики массовые OPTIMASS состоят из двух частей - первичных преобразователей серий OPTIMASS-1000, -2000, -3000, -4000, -7000, -8000, -9000 и конвертера сигналов MFC 300, которые могут быть единой конструкцией (компактное исполнение) или разнесены на некоторое расстояние (разнесенное исполнение).

Принцип работы расходомеров-счётчиков массовых OPTIMASS основан на использовании сил Кориолиса, возникающих в колебательной системе, их величина зависит от массы жидкости и скорости её движения. Сила Кориолиса создаёт момент, пропорциональный массовому расходу, под влиянием колебательного воздействия, изгибающего трубку (две трубки), по которым поступательно движется измеряемая среда.

Источник колебаний (электромагнитная катушка) расположен в центральной части корпуса. Полезный сигнал снимается с нескольких измерительных датчиков, обрабатывается электронным блоком первичного преобразователя расхода, и затем передаётся, в цифровой форме, конвертеру сигналов. Конвертер сигналов обрабатывает полученные данные, и отображает измерительную информацию на жидкокристаллическом дисплее, а так же преобразует её в виде нормированных сигналов (токовых и/или частотно-импульсных).

Первичные преобразователи могут быть одно- и двухтрубными, т.е. чувствительный элемент представляет из себя: либо одну гладкую измерительную трубу, которая закреплена своими концами в упругих подвесах, либо две гладких измерительных трубы, расположенных параллельно.

Измерительные трубы изготавливают из титанового сплава (Т), хастеллоя (H) или нержавеющей стали (S).

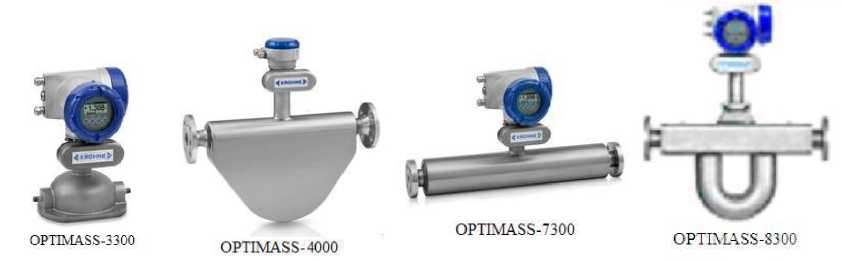

OPTIMASS-IOOO

OPTIMASS-1300

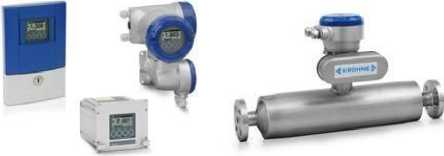

MFC зоо

QPTIMASS-9000

Пломбировка расходомеров-счётчиков массовых OPTIMASS не предусмотрена.

Первичные преобразователи могут поставляться в следующих модификациях:

- с фланцевыми технологическими присоединениями;

- с асептическими технологическими присоединениями;

- с обогревающим кожухом ;

- с системой аварийного дренирования.

Конвертер сигналов представляет собой отдельный электронный блок, предназначенный для обработки измерительной информации, а также для питания первичного преобразователя расхода. Конвертеры сигналов отличаются формой корпуса, номенклатурой выходных сигналов, набором диагностических и вспомогательных функций.

Конвертеры сигналов выпускаются в следующих исполнениях:

С - Компактное исполнение. Конвертер установлен непосредственно на первичном преобразователе и имеет с ним жесткую механическую связь.

F - Разнесенное исполнение. Конвертер изготовлен в корпусе полевого исполнения и соединен с первичным преобразователем сигнальным кабелем (поставляется производителем).

W - Разнесенное исполнение. Конвертер изготовлен в корпусе для настенного монтажа и соединен с первичным преобразователем сигнальным кабелем (поставляется производителем).

R - Разнесенное исполнение. Конвертер изготовлен в корпусе для установки в 19 дюймовую монтажную стойку и соединен с первичным преобразователем сигнальным кабелем (поставляется производителем).

Расходомеры-счётчики массовые OPTIMASS имеют аналоговые и частотно-импульсные выходы, магнитные сенсоры, смарт-систему, интерфейсы HART, Modbus, Profibus PA или RS485.

Схема обозначения модификаций расходомеров-счётчиков массовых OPTIMASS: OPTIMASS-XYYY

I—-----Тип конвертера сигналов (300-MFC 300; 010- с интерфейсом Modbus);

Тип первичного преобразователя (1-1000, 2-2000, 3-3000, 4-4000, ------------7-7000, 8-8000/8000k, 9-9000).

Основные метрологические и технические характеристики расходомеров-счётчиков массовых OPTIMASS, представлены в таблицах 2 + 7.
