Номер по Госреестру СИ: 53804-13
53804-13 Расходомеры-счетчики массовые
(OPTIMASS x400)
Назначение средства измерений:
Расходомеры-счётчики массовые OPTIMASS x400 предназначены для измерения массового (объёмного) расхода и массы (объёма) жидкости и газа, их плотности и температуры.

Внешний вид.
Расходомеры-счетчики массовые
Рисунок № 1

Внешний вид.
Расходомеры-счетчики массовые
Рисунок № 2

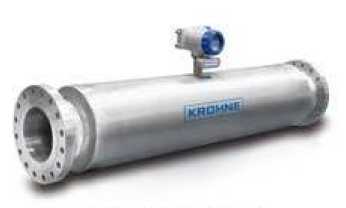

Внешний вид.
Расходомеры-счетчики массовые
Рисунок № 3

Внешний вид.
Расходомеры-счетчики массовые
Рисунок № 4

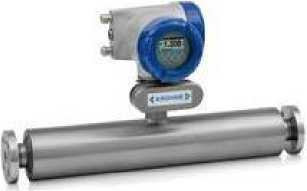

Внешний вид.
Расходомеры-счетчики массовые
Рисунок № 5
Программное обеспечение
Внутреннее ПО на основе измеренных данных вычисляет массу, массовый расход, объём, объёмный расход, плотность, концентрацию, скорость потока. Выводит измеренные и вычисленные параметры на дисплей и цифровые и аналоговые выходы.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий», в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное название ПО |
ER 1.0.хх |
Номер версии (идентификационный номер) ПО |
не ниже 1.0.хх |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на корпус преобразователь сигналов при помощи наклейки и титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к расходомерам-счётчикам массовым OPTIMASS x400
Приказ Росстандарта № 256 от 07.02.2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости
Приказ № 2825 от 29.12.2018 г. Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа
ГОСТ 8.024-2002 ГСИ. Государственная поверочная схема для средств измерений плотности
Техническая документация фирмы «KROHNE Ltd», Великобритания
Поверка
Поверкаосуществляется по документам:
-
1) РТ-МП-6022-449-2019 «ГСИ. Расходомеры-счётчики массовые OPTIMASS x400. Методика поверки», утверждённому ФБУ «Ростест - Москва» 03.06.2019 г.
-
2) МИ 3288-2010 «ГСИ. Счетчики-расходомеры массовые. Методика поверки комплектом компакт-прувера, преобразователя объемного расхода и поточного преобразователя плотности».
Основные средства поверки по РТ-МП-6022-449-2019:
-
- установка трубопоршневая 1 разряда (ТПУ) или эталонная передвижная установка (ЭПУ) в соответствии с Государственной поверочной схемой по приказу № 256 от 07.02.2018 г., предназначенная для поверки систем измерений количества и показателей качества нефти (далее - СИКН); погрешность ±0,05 %;
-
- рабочий эталон единиц объема 1-го разряда изготовленный в соответствии с Государственной поверочной схемой по приказу № 256 от 07.02.2018 г.; ПГ= ±0,02 %
-
- установка поверочная расходомерная «Flow Master» (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 40125-08);
-
- рабочий эталон единицы плотности 1-го разряда по ГОСТ 8.024-2002, диапазон измерений от 100 (или 400) до 2500 (или 3000) кг/м3;
-
- установка поверочная типа УПСЖ-50/ВМГ (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 29553-05);
-
- установка поверочная типа УПСЖ-200/В (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 25277-03);
-
- плотномер портативный ПЛОТ-3Б (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 20270-12);
-
- термометр цифровой малогабаритный ТЦМ 9410 (регистрационный номер в Федеральном информационном фонде 32156-06);
секундомер электронный Интеграл С-01 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 44154-16);
-
- преобразователь давления эталонный ПДЭ-010И (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 33587-12);
-
- установка поверочная средств измерений объема и массы УПМ (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 45711-10) погрешность измерений объёма ±0,05 %, погрешность измерений массы ±0,04 %.
Основные средства поверки по МИ 3288-2010 (для поверки на месте эксплуатации в рабочих условиях):
-
- установка трубопоршневая 1 разряда (ТПУ) или эталонная передвижная установка (ЭПУ) в соответствии с Государственной поверочной схемой по приказу № 256 от 07.02.2018 г., предназначенная для поверки систем измерений количества и показателей качества нефти (далее - СИКН); погрешность ±0,05 %;
- рабочий эталон единицы плотности 1-го разряда по ГОСТ 8.024-2002, диапазон измерений от 100 (или 400) до 2500 (или 3000) кг/м3;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Изготовитель
«KROHNE Ltd», Великобритания Адрес: 34-38 Rutherford Drive, Park Farm South Industrial Estate Wellingborough, Northants NN8 6AE, United KingdomТелефон: +44 1933 408500 Факс: +44 1933 408501
Web-сайт: http://uk.krohne.com Е-mail: info.uk@krohne.com
Заявитель
Общество с ограниченной ответственностью «КРОНЕ Инжиниринг» (ООО «КРОНЕ Инжиниринг»)ИНН 7716526213 Адрес: 443004, Самарская область, Волжский район, Поселок Верхняя Подстепновка, д. 2 Телефон: +7 (846) 230-04-70
Факс: +7 (846) 230-03-13
Web-сайт: www.krohne.ru
Испытательный центр
ГЦИ СИ Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области»(ГЦИ СИ ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский пр., д. 31
Телефон: +7 (495) 544-00-00
Web-сайт: www.rostest.ru
Е-mail: info@rostest.ru
Принцип действия расходомеров-счётчиков массовых OPTIMASS х400 основан на использовании сил Кориолиса, возникающих в колебательной системе. Значение силы Кориолиса зависит от массы жидкости и скорости её движения, и пропорциональна массовому расходу.
Источник колебаний (электромагнитная катушка) расположен в центральной части корпуса. Сигнал снимается с нескольких измерительных датчиков, обрабатывается электронным блоком первичного преобразователя расхода, и затем передаётся в цифровой форме преобразователю сигналов. Преобразователь сигналов обрабатывает полученные данные, и отображает измерительную информацию на жидкокристаллическом дисплее, а также преобразует её в виде нормированных сигналов (токовых и/или частотно-импульсных).
Расходомеры-счётчики массовые OPTIMASS x400 состоят из двух частей:
-
- первичных преобразователей серий OPTIMASS-1000, -2000, -3000, -6000, -7000;
-
- преобразователя сигналов MFC 400, который может быть единой конструкцией с первичным преобразователем (компактное исполнение - С) или разнесён на некоторое расстояние с первичным преобразователем (разнесённое исполнение - F).
Первичные преобразователи могут быть одно- и двухтрубными, т.е. чувствительный элемент представляет из себя: либо одну гладкую измерительную трубу, которая закреплена своими концами в упругих подвесах, либо две гладких измерительных трубы, расположенных параллельно.
Измерительные трубы изготавливают из титанового сплава (Т), хастеллоя (H), нержавеющей стали (S) или дуплексной нержавеющей стали (D).
Первичные преобразователи могут поставляться в следующих модификациях:
-
- с фланцевыми технологическими присоединениями;
-
- с асептическими технологическими присоединениями;
-
- с обогревающим кожухом;
-
- с системой аварийного дренирования.
-
- Первичные преобразователи OPTIMASS-6000 могут поставляться в специальных исполнениях (НТ):
-
- криогенное исполнение (температура измеряемой среды от минус 200 до плюс
40 °С);
-
- высокотемпературное исполнение (температура измеряемой среды от минус 50 до плюс 400 °С).
Преобразователь сигналов представляет собой отдельный электронный блок, предназначенный для обработки измерительной информации, а также для питания первичного преобразователя расхода. Преобразователи сигналов отличаются формой корпуса, номенклатурой выходных сигналов, набором диагностических и вспомогательных функций.
Преобразователи сигналов выпускаются в следующих исполнениях:
С - Компактное исполнение. Преобразователь сигналов установлен непосредственно на первичном преобразователе и имеет с ним жесткую механическую связь.
F - Разнесённое исполнение. Преобразователь сигналов изготовлен в корпусе полевого исполнения и соединён с первичным преобразователем сигнальным кабелем (поставляется производителем).
W - Разнесённое исполнение. Преобразователь сигналов изготовлен в корпусе для настенного монтажа и соединен с первичным преобразователем сигнальным кабелем (поставляется производителем).
R - Разнесённое исполнение. Преобразователь сигналов изготовлен в корпусе для установки в 19 дюймовую монтажную стойку и соединен с первичным преобразователем сигнальным кабелем (поставляется производителем).
Расходомеры-счётчики массовые OPTIMASS x400 имеют аналоговые и частотноимпульсные выходы, магнитные сенсоры, смарт-систему, интерфейсы HART, Modbus, Profibus DP/PA, Foundation fieldbus.
Схема обозначения модификаций расходомеров-счётчиков массовых OPTIMASS x400:
OPTIMASS Х 400 Х
Исполнение преобразователя сигналов
Преобразователь сигналов MFC 400
Тип первичного преобразователя (1-1000, 2-2000, 3-3000, 6-6000, 7-7000)
Общий вид средства измерений представлен на рисунке 1.

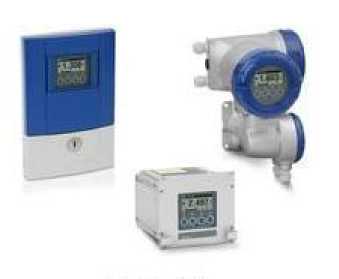

а) MFC 400


г) OPTIMASS 3400C

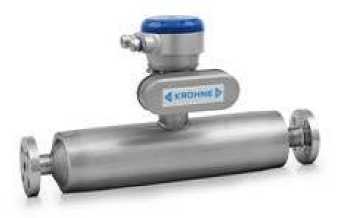

б) OPTIMASS 1400F

д) OPTIMASS 6400F
Рисунок 1- Общий вид средства измерений
в) OPTIMASS 2400C

е) OPTIMASS 7400C
Пломбировка расходомеров-счётчиков массовых OPTIMASS х400 не предусмотрена.
Таблица 2 - Метрологические характеристики OPTIMASS 1400
Наименование характеристики |
Значение | |||
Исполнение |
S15 |
S25 |
S40 |
S50 |
Номинальный диаметр DN |
15 и 25 |
25 и 40 |
40 и 50 |
50 и 80 |
Максимальный расход жидкости, кг/ч (дм3/ч) |
6500 |
27000 |
80000 |
170000 |
Номинальный расход жидкости, кг/ч(дм3/ч) |
4800 |
20000 |
60000 |
125000 |
Номинальный расход газа, кг/ч(дм3/ч) |
5800 |
24000 |
72000 |
150000 |
Стабильность нуля (от максимального диапазона измерения), % |
±0,025 | |||
Пределы допускаемой относительной погрешности измерений массового (объёмного) расхода и массы (объёма) жидкости, % |
±0,2+0,01-(Gmax/Gi) | |||
Пределы допускаемой относительной погрешности измерений массового (объёмного) расхода и массы (объёма) газа, % |
±0,5+0,05<Gmax/Gi) | |||
Повторяемость, %, не более |
±0,05 | |||
Диапазон измерений плотности, кг/м3 |
от 400 до 2500 | |||
Пределы допускаемой абсолютной погрешности измерений плотности, кг/м3 |
±2 (±0,5 при калибровке на месте установки) | |||
Диапазон измерений температуры, °С |
от -50 до +130 | |||
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±1 | |||
Примечание - Номинальный расход газа приведён для воздуха при температуре +20 °С с избыточным давлением 4,0 МПа. |
Таблица 3 - Метрологические характеристики OPTIMASS 2400
Наименование характеристики |
Значение | ||
Исполнение |
S100 |
S150 |
S250 |
Номинальный диаметр DN |
100 и 150 |
150 и 200 |
250 и 300 |
Максимальный расход жидкости, кг/ч (дм3/ч) |
420000 |
900000 |
2300000 |
Номинальный расход жидкости, кг/ч (дм3/ч) |
220000 |
500000 |
1200000 |
Номинальный расход газа, кг/ч (дм3/ч) |
265000 |
603000 |
1450000 |
Стабильность нуля, кг/ч (дм3/ч) |
7 |
18 |
50 |
Пределы допускаемой относительной погрешности измерений массового (объёмного) расхода и массы (объёма) жидкости, % |
±0,1 | ||
Пределы допускаемой относительной погрешности измерений массового (объёмного) расхода и массы (объёма) газа, % |
±0,5 | ||
Повторяемость, %, не более |
±0,05 |
Продолжение таблицы 3
Наименование характеристики |
Значение |
Диапазон измерений плотности, кг/м3 |
от 400 до 3000 |
Пределы допускаемой абсолютной погрешности измерений плотности, кг/м3 |
±2 (±0,5 при калибровке на месте установки) |
Диапазон измерений температуры, °С |
от -50 до +130 |
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±1 |
Примечание - Номинальный расход газа приведён для воздуха при температуре +20 °С с избыточным давлением 4,0 МПа. |
Таблица 4 -Метрологические характеристики OPTIMASS 3400
Наименование характеристики |
Значение | ||
Исполнение |
S/H01 |
S/H03 |
S/H04 |
Номинальный диаметр DN |
15 |
15 |
15 |
Максимальный расход жидкости, кг/ч (дм3/ч) |
19,5 |
130 |
455 |
Номинальный расход жидкости, кг/ч (дм3/ч) |
15 |
100 |
350 |
Номинальный расход газа, кг/ч (дм3/ч) |
18 |
120 |
420 |
Стабильность нуля (от максимального диапазона измерения), % |
±0,015 | ||
Пределы допускаемой относительной погрешности измерений массового (объёмного) расхода и массы (объёма) жидкости, % |
±0,1+0,01-(Gmax/Gi) | ||
Пределы допускаемой относительной погрешности измерений массового (объёмного) расхода и массы (объёма) газа, % |
±0,5+0,05<Gmax/Gi) | ||
Повторяемость, %, не более |
±0,05 | ||
Диапазон измерений плотности, кг/м3 |
от 400 до 3000 | ||
Пределы допускаемой абсолютной погрешности измерений плотности, кг/м3 |
±2 (±0,5 при калибровке на месте установки) | ||
Диапазон измерений температуры, °С |
от -50 до +150 | ||
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±1 | ||
Примечание - Номинальный расход газа приведён для воздуха при температуре +20 °С с избыточным давлением 4,0 МПа. |
Наименование характеристики |
Значение | |||||||||
Исполнение |
S/H |
S/H |
S/H |
S/H |
S/H |
S/H |
S/D |
S/D |
S/D |
S |
Номинальный диаметр DN |
8 |
10 |
15 |
25 |
50 |
80 |
100 |
150 |
200 |
250 |
Максимальный расход жидкости, кг/ч (дм3/ч) |
900 |
1800 |
5700 |
27500 |
52500 |
117000 |
262500 |
480000 |
825000 |
1500000 |
Номинальный расход жидкости, кг/ч(дм3/ч) |
600 |
1200 |
3800 |
19000 |
35000 |
78000 |
175000 |
320000 |
550000 |
1000000 |
Номинальный расход газа, кг/ч(дм3/ч) |
630 |
1250 |
3000 |
11300 |
20000 |
44300 |
81000 |
147000 |
250000 |
550000 |
Стабильность нуля (Ds), кг/ч (дм 3/ч), не более |
0,03 |
0,06 |
0,19 |
0,95 |
1,8 |
3,9 |
8,8 |
16 |
30 |
50 |
Пределы допускаемой относительной погрешности измерений массового (объёмного) расхода и массы (объёма) жидкости, %:
|
±0,1 ±0,10+100Ds /Gi ±0,05 ±0,05+100Ds /Gi | |||||||||
Пределы допускаемой относительной погрешности измерений массового (объёмного) расхода и массы (объёма) газа, % |
±0,35+ 100Ds /Gi | |||||||||
Повторяемость, %, не более:
|
±0,05 ±0,2 | |||||||||
Диапазон измерений плотности, кг/м3 |
от 100 до 3000 | |||||||||
Пределы допускаемой абсолютной погрешности измерений плотности, кг/м3 |
±1 (±0,2 при калибровке на месте установки) | |||||||||
Диапазон измерений температуры, °С:
|
от -70 до +230 от -50 до +400 от -200 до +40 | |||||||||
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±0,5 (±0,5% от измеренного значения) | |||||||||
Примечание - Номинальный расход газа приведён для воздуха при температуре +20 °С с избыточным давлением 4,0 МПа. |
Наименование характеристики |
Значение | ||||||
Исполнение |
S/H/T06 |
S/H/T10 |
S/H/T15 |
S/H/T25 |
S/H/T40 |
S/H/T50 |
S/H/T80 |
Номинальный диаметр DN |
6 и10 |
10 и 15 |
15 и 25 |
25 и 40 |
40 и 50 |
50 и 80 |
80 и 100 |
Максимальный расход жидкости, кг/ч (дм3/ч) |
1235 |
3510 |
14625 |
44850 |
118950 |
234000 |
559000 |
Номинальный расход жидкости, кг/ч(дм3/ч) |
950 |
2700 |
11250 |
34500 |
91500 |
180000 |
430000 |
Номинальный расход газа, кг/ч(дм3/ч) |
1200 |
3300 |
13500 |
42000 |
110000 |
217000 |
519000 |
Стабильность нуля (от максимального диапазона измерения), %:
|
-Т О о о o' о" -н -н | ||||||
Пределы допускаемой относительной погрешности измерений массового (объёмного) расхода и массы (объёма) жидкости, %:
|
±0,1+0,01-(Gmax/Gi) ±0,1+0,05 •(Gmax/Gl) | ||||||
Пределы допускаемой относительной погрешности измерений массового (объёмного) расхода и массы (объёма) газа, %: измерительная труба из титана (T) измерительная труба из хастеллоя (Н) и нержавеющей стали (S) |
±0,5+0,01-(Gmax/Gi) ±0,5+0,05<Gmax/G) | ||||||
Повторяемость, %, не более |
±0,05 | ||||||
Диапазон измерений плотности, кг/м3 |
от 400 до 2500 | ||||||
Пределы допускаемой абсолютной погрешности измерений плотности, кг/м3 |
±2 (±0,5 при калибровке на месте установки) | ||||||
Диапазон измерений температуры, °С:
|
от -50 до +150 от 0 до +130 от 0 до +100 | ||||||
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±1 | ||||||
Примечание - Номинальный расход газа приведён для воздуха при температуре +20 °С с избыточным давлением 4,0 МПа. |
Наименование характеристики |
Значение | |||
Давление измеряемой среды, МПа, не более |
10 | |||
Температура окружающей среды, °С |
от -40 до +65 | |||
Выходные сигналы: | ||||
- токовый, мА |
от 0 до 20; от 4 до 20 + HART | |||
- частотный, Гц |
от 0 до 10000 | |||
- импульсный (длительность импульса от 0,05 до 2000 мс), имп/с |
от 0,01 до 10000 | |||
Маркировка взрывозащиты: | ||||
OPTIMASS 1400C |
Ga/Gb Ex db ia [ia Ga] IIC T6.. ,T1 X Ga/Gb Ex db e ia [ia Ga] IIC T6.T1 X Ga/Gb Ex db ia IIC T6.T1 X Ga/Gb Ex db e ia IIC T6.T1 X Ex tb [ia Da] IIIC T70 °С. Т270 °С Db X Ex tb IIIC T70 °С. Т270°С Db X | |||
OPTIMASS 1400F в составе: - первичных преобразователей OPTIMASS 1000F |
0Ex ia IIC T6...T1 Ga X Ex ia IIIC 170°С... Т440°С Da X | |||
- преобразователя сигналов MFC400F |
1Ex db [ia Ga] IIC T6 Gb X 1Ex db e [ia Ga] IIC T6 Gb X 1Ex db [ia] IIC T6 Gb X 1Ex db e [ia] IIC T6 Gb X Ex tb [ia Da] IIIC T75 °С Db Х Ex tb IIIC T75 °С Db Х | |||
Степень защиты по ГОСТ 14254-2015 |
IP66 / IP67 | |||
Параметры электрического питания:
|
от 100 до 230 или 24 (-15 % / +10 %) 24 (-55 % / +30 %) 50/60 Гц | |||
Потребляемая мощность, не более, Вт (ВА) |
12 (22) | |||
Исполнение |
S15 |
S25 |
S40 |
S50 |
Номинальный диаметр DN |
15 и 25 |
25 и 40 |
40 и 50 |
50 и 80 |
Габаритные размеры, мм, не более:
|
356,8
|
609,3 374,2 260,5 |
778 428,2 260,5 |
946 479,6 260,5 |
Масса, кг, не более |
18,8 |
21,8 |
34,8 |
62,8 |
Наименование характеристики |
Значение |
Давление измеряемой среды, МПа |
до 14 |
Температура окружающей среды, °С |
от -40 до +65 |
Выходные сигналы:
|
от 0 до 20; от 4 до 20 + HART от 0 до 10000 от 0,01 до 10000 |
Маркировка взрывозащиты: OPTIMASS 2400C OPTIMASS 2400F в составе:
|
Ga/Gb Ex db ia [ia Ga] IIC T6.. ,T1 X Ga/Gb Ex db e ia [ia Ga] IIC T6.T1 X Ga/Gb Ex db ia IIC T6.T1 X Ga/Gb Ex db e ia IIC T6.T1 X Ex tb [ia Da] IIIC T70 °С. Т270 °С Db X Ex tb IIIC T70 °С. Т270°С Db X 0Ex ia IIC T6...T1 Ga X Ex ia IIIC 170°С... Т440°С Da X 1Ex db [ia Ga] IIC T6 Gb X 1Ex db e [ia Ga] IIC T6 Gb X 1Ex db [ia] IIC T6 Gb X 1Ex db e [ia] IIC T6 Gb X Ex tb [ia Da] IIIC T75 °С Db Х Ex tb IIIC T75 °С Db Х |
Степень защиты по ГОСТ 14254-2015 |
IP66 / IP67 |
Параметры электрического питания: | |
- напряжение переменного тока, В |
от 100 до 230 или 24 (-15 % / +10 %) |
- напряжение постоянного тока, В |
24 (-55 % / +30 %) |
- частота переменного тока, Гц |
50/60 Гц |
Потребляемая мощность, не более, Вт (ВА) |
12 (22) |
Наименование характеристики |
Значение | ||
Исполнение |
S100 |
S150 |
S250 |
Номинальный диаметр DN |
100 и 150 |
150 и 200 |
250 и 300 |
Габаритные размеры, мм, не более: - длина |
1474 |
1809 |
2234 |
- высота |
479,5 |
583,5 |
666 |
- ширина |
260,5 |
323 |
406 |
Масса, кг, не более |
90,1 |
216,8 |
449,8 |
Таблица 9- Основные технические характеристики OPTIMASS 3400
Наименование характеристики |
Значение |
Давление измеряемой среды, МПа |
15 |
Температура окружающей среды, °С |
от -40 до +65 |
Выходные сигналы: | |
- токовый, мА |
от 0 до 20; от 4 до 20 + HART |
- частотный, Гц |
от 0 до 10000 |
- импульсный (длительность импульса от 0,05 до 2000 мс), имп/с |
от 0,01 до 10000 |
Маркировка взрывозащиты: | |
OPTIMASS 3400C |
Ga/Gb Ex db ia [ia Ga] IIC T6.. ,T1 X Ga/Gb Ex db e ia [ia Ga] IIC T6.T1 X Ga/Gb Ex db ia IIC T6.T1 X Ga/Gb Ex db e ia IIC T6.T1 X Ex tb [ia Da] IIIC T70 °С. Т270 °С Db X Ex tb IIIC T70 °С. Т270°С Db X |
OPTIMASS 3400F в составе: | |
- первичных преобразователей OPTIMASS 3000F |
0Ex ia IIC T6...T1 Ga X Ex ia IIIC 170°С...Т440°С Da X |
- преобразователя сигналов MFC400F |
1Ex db [ia Ga] IIC T6 Gb X 1Ex db e [ia Ga] IIC T6 Gb X 1Ex db [ia] IIC T6 Gb X 1Ex db e [ia] IIC T6 Gb X Ex tb [ia Da] IIIC T75 °С Db Х Ex tb IIIC T75 °С Db Х |
Степень защиты по ГОСТ 14254-2015 |
IP66 / IP67 |
Наименование характеристики |
Значение |
Параметры электрического питания: | |
- напряжение переменного тока, В |
от 100 до 230 или 24 (-15 % / +10 %) |
- напряжение постоянного тока, В |
24 (-55 % / +30 %) |
- частота переменного тока, Гц |
50/60 Гц |
Потребляемая мощность, не более, Вт (ВА) |
12 (22) |
Габаритные размеры, мм, не более: | |
- длина |
295 |
- высота |
395,5 |
- ширина |
260,2 |
Масса, кг, не более |
12 |
Таблица 10 - Основные технические характеристики OPTIMASS 6400
Наименование характеристики |
Значение |
Давление измеряемой среды, МПа |
до 20 |
Температура окружающей среды, °С |
от -40 до +65 |
Выходные сигналы:
|
от 0 до 20; от 4 до 20 + HART от 0 до 10000 от 0,01 до 10000 |
Маркировка взрывозащиты: | |
OPTIMASS 6400C |
Ga/Gb Ex db ia [ia Ga] IIC T6.. ,T1 X Ga/Gb Ex db e ia [ia Ga] IIC T6.T1 X Ga/Gb Ex db ia IIC T6.T1 X Ga/Gb Ex db e ia IIC T6.T1 X Ex tb [ia Da] IIIC T70 °С. Т270 °С Db X Ex tb IIIC T70 °С . Т270°С Db X |
OPTIMASS 6400F в составе: - первичных преобразователей OPTIMASS 6000F |
0Ex ia IIC T6...T1 Ga X Ex ia IIIC TVC^.-H^Q^ Da X |
Наименование характеристики |
Значение | |||||||||
- преобразователя сигналов MFC400F |
1Ex db [ia Ga] IIC T6 Gb X | |||||||||
1Ex db e [ia Ga] IIC T6 Gb X | ||||||||||
1Ex db [ia] IIC T6 Gb X | ||||||||||
1Ex db e [ia] IIC T6 Gb X | ||||||||||
Ex tb [ia Da] IIIC T75 °С Db Х | ||||||||||
Ex tb IIIC T75 ° |
С Db Х | |||||||||
Степень защиты по ГОСТ 14254-2015 |
IP66 / IP67 | |||||||||
Параметры электрического питания: | ||||||||||
- напряжение переменного тока, В |
от 100 до 230 или 24 (-15 % / +10 %) | |||||||||
- напряжение постоянного тока, В |
24 (-55 % / +30 %) | |||||||||
- частота переменного тока, Гц |
50/60 Гц | |||||||||
Потребляемая мощность, не более, Вт (ВА) |
12 (22) | |||||||||
Исполнение |
S/H |
S/H |
S/H |
S/H |
S/H |
S/H |
S/D |
S/D |
S/D |
S |
Номинальный диаметр DN |
8 |
10 |
15 |
25 |
50 |
80 |
100 |
150 |
200 |
250 |
Габаритные размеры, мм, не более: | ||||||||||
- длина |
383 |
395 |
572 |
674 |
779 |
977 |
1086 |
1298 |
1742 |
2194 |
- высота |
531 |
531 |
562 |
675 |
719 |
839 |
1002 |
1035 |
1197 |
1403 |
- ширина |
260,5 |
260,5 |
260,5 |
260,5 |
260,5 |
260,5 |
260,5 |
275 |
355 |
508 |
Масса, кг, не более |
15,2 |
16,0 |
18,8 |
29,4 |
35,3 |
64,8 |
100,2 |
199,5 |
449,5 |
917,1 |
Таблица 11 - Основные технические характеристики OPTIMASS 7400
Наименование характеристики |
Значение |
Давление измеряемой среды, МПа |
до 10 |
Температура окружающей среды, оС |
от -40 до +65 |
Выходные сигналы:
|
от 0 до 20; от 4 до 20 + HART от 0 до 10000 от 0,0001 до 10000 |
Маркировка взрывозащиты: | |
OPTIMASS 7400C |
Ga/Gb Ex db ia [ia Ga] IIC T6.. ,T1 X Ga/Gb Ex db e ia [ia Ga] IIC T6.T1 X Ga/Gb Ex db ia IIC T6.T1 X Ga/Gb Ex db e ia IIC T6.T1 X Ex tb [ia Da] IIIC T70 °С. Т270 °С Db X Ex tb IIIC T70 °С . Т270°С Db X |
Наименование характеристики |
Значение | ||||||
OPTIMASS 7400F в составе: |
0Ex ia IIC T6...T1 Ga X | ||||||
- первичных преобразователей OPTIMASS 7000F |
Ex ia IIIC Т70°С...Т440°С Da X | ||||||
1Ex db [ia Ga] IIC T6 Gb X 1Ex db e [ia Ga] IIC T6 Gb X | |||||||
- преобразователя сигналов MFC400F |
1Ex db [ia] IIC T6 Gb X 1Ex db e [ia] IIC T6 Gb X | ||||||
Ex tb [ia Da] IIIC T75 °С Db Х | |||||||
Ex tb IIIC T75 °С Db Х | |||||||
Степень защиты по ГОСТ 14254-2015 |
IP66 / IP67 | ||||||
Параметры электрического питания: | |||||||
- напряжение переменного тока, В |
от 100 до 230 или 24 (-15 % / +10 %) | ||||||
- напряжение постоянного тока, В |
24 (-55 % / +30 %) | ||||||
- частота переменного тока, Гц |
50/60 Гц | ||||||
Потребляемая мощность, не более, Вт (ВА) |
12 (22) | ||||||
Исполнение |
S/H/T06 |
S/H/T10 |
S/H/T15 |
S/H/T25 |
S/H/T40 |
S/H/T50 |
S/H/T80 |
Номинальный диаметр DN |
6 и10 |
10 и 15 |
15 и 25 |
25 и 40 |
40 и 50 |
50 и 80 |
80 и 100 |
Габаритные размеры, мм, не более: | |||||||
- длина |
428 |
518 |
556 |
708 |
933 |
1109 |
1468 |
- высота |
362 |
362 |
362 |
376 |
430 |
480 |
534 |
- ширина |
260,5 |
260,5 |
260,5 |
260,5 |
260,5 |
260,5 |
274 |
Масса, кг, не более |
23 |
27 |
30 |
42 |
87 |
152 |
267 |
