Номер по Госреестру СИ: 60054-15
60054-15 Трансмиттеры вибрационные
(990)
Назначение средства измерений:
Трансмиттеры вибрационные 990 (далее трансмиттеры) предназначены для измерения радиального виброперемещения и преобразования его в пропорциональный электрический сигнал, используемый в стационарных системах автоматического контроля, управления и регулирования технологических процессов на предприятии ОАО «Евраз Нижнетагильский металлургический комбинат».
Внешний вид.
Трансмиттеры вибрационные
Рисунок № 1
Общие сведения
Дата публикации - 11.04.2022
Срок свидетельства -
Номер записи - 150896
ID в реестре СИ - 373296
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
990-04-70-01-05,
Производитель
Изготовитель - Фирма "Bently Nevada, Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).
В качестве исходных данных берутся поверки организации-поверителя за весь период ее работы на рынке. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.
Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2015
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№236 от 2015.02.27 Об утверждении типов средств измерений
Наличие аналогов СИ: Трансмиттеры вибрационные (990)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
60054-15 Трансмиттеры вибрационные (990) Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
43779-10 Каналы виброизмерительные (ИКВ-1-хх) ООО НПП "ТИК" (РОССИЯ г. Пермь) |
Все средства измерений ООО НПП "ТИК"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
50991-12 20.07.2022 |
Системы определения сверхскорости, 3500/53 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
3 года |
|
56536-14 27.12.2029 |
Преобразователи перемещения токовихревые, ВN-ППТ Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
3 года |
|
56537-14 27.12.2024 |
Комплексы измерительно-вычислительные вибрационного контроля и защиты, 3701 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
56720-14 27.12.2029 |
Преобразователи виброскорости, BN-330500, BN-330501, BN-330525, BN-330750, BN-330752, Velomitor CT 190501 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
3 года | |
|
56826-14 27.12.2029 |
Акселерометры , BN-200000, BN-330000 и BN-350000 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
59302-14 28.10.2029 |
Устройства для калибровки преобразователей перемещения токовихревых, серии TK3 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
3 года |
|
60052-15 27.02.2020 |
Преобразователи вибрационные, Trendmaster ProTIM Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
3 года |
|
60054-15 |
Трансмиттеры вибрационные, 990 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
60126-15 |
Трансмиттеры, 991 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
60325-15 |
Преобразователи перемещения токовихревые, 3300 NSV Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
60336-15 28.02.2025 |
Преобразователи виброскорости, BN-9200, BN-74712, BN-86205, BN-330505 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
3 года |
|
60337-15 |
Преобразователи перемещения токовихревые, 330102 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
60348-15 |
Акселерометры , BN-23732-01 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
60349-15 01.04.2020 |
Анализаторы вибрации, Snapshot IS Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
3 года |
|
60834-15 27.05.2020 |
Комплексы измерительно-вычислительные для мониторинга работающих механизмов, 2300 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
61570-15 |
Преобразователь виброскорости, 177230 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
61638-15 15.09.2020 |
Вибропреобразователи пьезоэлектрические, 177230 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
3 года |
|
61829-15 |
Датчики перемещения, BN-330800-28-00-085-03-02 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
62400-15 24.11.2025 |
Комплексы измерительно-вычислительные для мониторинга работающих механизмов, vbOnline Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
Отчет Дерево связей позволяет получить информацию об организациях, оказывающих услуги поверки выбранному владельцу средств измерений.
Отчет выполнен в виде графа. Красной парной связью показаны связи между владельцем СИ и поверителями, серой парной связью показаны прочие клиенты поверителя.
В целях обеспечения читаемости графа максимальное количество связей ограничено 50 (для владельца СИ и каждого из поверителей). Кроме того, связь отображается только в том случае, если количество поверок между владельцем и поверителем превышает 50 шт. за весь период существования базы (с 2010 года).
Кто поверяет Каналы виброизмерительные (ИКВ-1-хх)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "АСУ ИНЖИНИРИНГ" (RA.RU.311841) | 1 | 0 | 1 | 0 | 0 | 0 | 0 |
Стоимость поверки Каналы виброизмерительные (ИКВ-1-хх)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в паспорте на трансмиттер.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к трансмиттерам вибрационным 990
1. Техническая документация фирмы «Bently Nevada, Inc.», США.
Рекомендации по области применения в сфере государственного регулирования обеспечения единства измерений
Выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
Поверка
Поверкаосуществляется в соответствии с документом МП 60054-15 «Трансмиттеры вибрационные 990. Методика поверки», утвержденным ФГУП «ВНИИМС» 08 декабря 2014 г.
Основные средства поверки: генератор сигналов сложной формы со сверхнизким уровнем искажений DS 360 (г/р № 45344-10); мультиметр цифровой Agilent 34411А (г/р № 33921-07).
Изготовитель
Фирма «Bently Nevada, Inc.», США
Адрес: 1631 Bently Parkway South Minden, Nevada 89423, США
Тел.: +1 775 782 3611; Факс: +1 775 215 2876
Web: www.ge-mcs. com/bently-nevada
Таблица 1
Лист № 3 Всего листов 3
Заявитель
Общество с ограниченной ответственностью «Праксэа Рус» (ООО « Праксэа Рус»), г. Москва Адрес: 105064, г. Москва, ул. Земляной вал., 9
Тел.: +7 (495) 788 34 50; Факс: +7 (495) 788 34 51
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Трансмиттеры вибрационные 990 предназначены для обработки сигналов, поступающих от преобразователей перемещения токовихревых 3300 NSV.
Принцип действия трансмиттеров основан на усилении и преобразовании сигнала измерительной информации, поступающего от преобразователя, в унифицированный сигнал 4-20 мА.

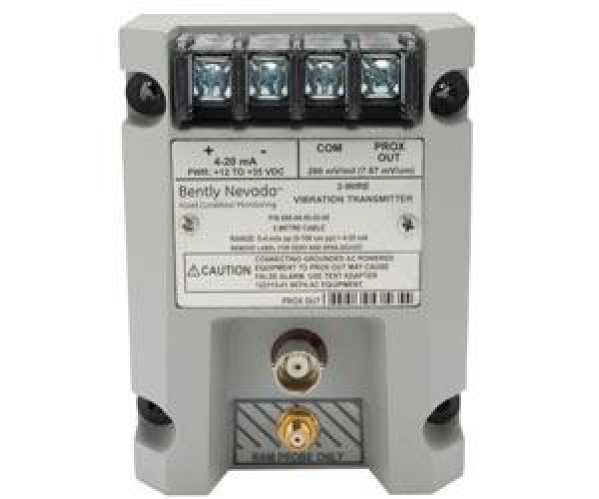

Внешний вид трансмиттеров вибрационных, приведен на рисунке 1.
Рисунок 1.
Трансмиттеры вибрационные зав. №№ VY501/1; VY502/1; VY591/1; VY598/1; VXT501/1; VXT502/1; VXT503/1; VXT504/1; VXT598/1; VXT599/1; VYT501/1; VYT502/1; VYT503/1; VYT504/1; VYT508B/1; VYT509B/1; VXT591/1; VXT592/1; VXT212/1; VXT213/1;
VXT508A/1; VXT509A/1; VY501/2; VY502/2; VY591/2; VY598/2; 44 шт.
VXT501/2; VXT502/2; VXT503/2; VXT504/2; VXT598/2; VXT599/2;
VYT501/2; VYT502/2; VYT503/2; VYT504/2; VYT508B/2;
VYT509B/2; VXT591/2; VXT592/2; VXT212/2; VXT213/2;
VXT508A/2; VXT509A/2
Соединительный кабель 44 шт.
Паспорт 44 экз.
Методика поверки 1 экз.
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерения радиального виброперемещения, мкм |
от 0 до 125 |
|
Диапазон рабочих частот, Гц |
от 5 до 6000 |
|
Номинальное значение коэффициента преобразования, В/мм |
7,87 |
|
Пределы отклонения коэффициента преобразования от номинального значения, % |
±6,5 |
|
Пределы допускаемой основной относительной погрешности преобразо-вания,% |
±3 |
|
Пределы допускаемой дополнительной относительной погрешности преобразования при изменении температуры окружающей среды на 10°С, % |
±0,2 |
|
Напряжение питания постоянного тока, В |
от 12 до 35 |
|
Потребляемая мощность, Вт |
0,82 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
100х74х53 |
|
Масса, г, не более |
430 |
|
Рабочие условия эксплуатации:
|
от минус 35 до 85 от 0 до 100 |
