Сведения о средстве измерений: 61829-15 Датчики перемещения

Номер по Госреестру СИ: 61829-15
61829-15 Датчики перемещения
(BN-330800-28-00-085-03-02)

Назначение средства измерений:
Датчики перемещения BN-330800-28-00-085-03-02 (далее - датчики) предназначены для измерения осевых перемещений и преобразования в пропорциональный электрический сигнал на газотурбинной электростанции «Новоуренгойского газохимического комплекса».

Внешний вид. Датчики перемещения, http://oei-analitika.ru рисунок № 1

Внешний вид.
Датчики перемещения
Рисунок № 1

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 152863
ID в реестре СИ - 375263
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Фирма "Bently Nevada, Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

MI_3 Количество типов средств измерений в ФГИС АРШИН по областям измерений

Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.

Отчет "Количество типов средств измерений в ФГИС АРШИН по областям измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные области измерений. Отчет состоит из четырех графиков (одной круговой и трех столбчатых диаграмм) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.

Стоит отметить, что отнесение того или иного типа СИ к области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между областями измерений.

На круговой диаграмме показано количественное соотношение между областями измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные области измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают классические области измерений (ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН, ИЗМЕРЕНИЯ ФИЗИКОХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ и т.д.) в отличии от узкоспециализированных (СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ, СИ БИОАНАЛИЗА и др.)

В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по областям измерений, но уже в динамике по годам начиная с 2000 года. Дополнительно, в отдельные графики вынесены такие специализированные и социально важные области измерений как СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ и БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ.

Бесплатный

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1164 от 2015.10.02 Об утверждении типов средств измерений

№834 от 2018.05.03 Об утверждении Программы национальной стандартизации на 2018г.

№148 от 2014.02.18 О внесении изменений в описание типа на газоанализаторы "ЭЛАН"

№2129 от 2020.12.17 о продлении срока действия утвержденных типов средств измерений

Наличие аналогов СИ: Датчики перемещения (BN-330800-28-00-085-03-02)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель
61829-15 Датчики перемещения (BN-330800-28-00-085-03-02) Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )	41153-09 Аппаратура виброконтроля (СВКА 1) Акционерное общество «НПО измерительной техники» (АО «НПО ИТ») (РОССИЯ Московская обл., г. Королев; ООО "НПФ "ВИБРОН", г.Москва (срок свидетельства: 29.08.2024 г.))

Все средства измерений Акционерное общество «НПО измерительной техники» (АО «НПО ИТ»)

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
50991-12 20.07.2022	Системы определения сверхскорости, 3500/53 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )	ОТ МП	3 года
56536-14 27.12.2029	Преобразователи перемещения токовихревые, ВN-ППТ Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )	ОТ МП	3 года
56537-14 27.12.2024	Комплексы измерительно-вычислительные вибрационного контроля и защиты, 3701 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )	ОТ МП	1 год
56720-14 27.12.2029	Преобразователи виброскорости, BN-330500, BN-330501, BN-330525, BN-330750, BN-330752, Velomitor CT 190501 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )		3 года
56826-14 27.12.2029	Акселерометры , BN-200000, BN-330000 и BN-350000 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )		1 год
59302-14 28.10.2029	Устройства для калибровки преобразователей перемещения токовихревых, серии TK3 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )	ОТ	3 года
60052-15 27.02.2020	Преобразователи вибрационные, Trendmaster ProTIM Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )	ОТ МП	3 года
60054-15	Трансмиттеры вибрационные, 990 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )	ОТ МП	1 год
60126-15	Трансмиттеры, 991 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )	ОТ МП	1 год
60325-15	Преобразователи перемещения токовихревые, 3300 NSV Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )	ОТ МП	1 год
60336-15 28.02.2025	Преобразователи виброскорости, BN-9200, BN-74712, BN-86205, BN-330505 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )	ОТ МП	3 года
60337-15	Преобразователи перемещения токовихревые, 330102 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )	ОТ МП	1 год
60348-15	Акселерометры , BN-23732-01 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )	ОТ МП	1 год
60349-15 01.04.2020	Анализаторы вибрации, Snapshot IS Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )	ОТ МП	3 года
60834-15 27.05.2020	Комплексы измерительно-вычислительные для мониторинга работающих механизмов, 2300 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )	ОТ МП	2 года
61570-15	Преобразователь виброскорости, 177230 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )	ОТ МП	2 года
61638-15 15.09.2020	Вибропреобразователи пьезоэлектрические, 177230 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )	ОТ МП	3 года
61829-15	Датчики перемещения, BN-330800-28-00-085-03-02 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )	ОТ МП	1 год
62400-15 24.11.2025	Комплексы измерительно-вычислительные для мониторинга работающих механизмов, vbOnline Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )	ОТ МП	2 года

V_24 Количество поверок средств измерений в ФГИС АРШИН по разделам областей измерений

Представленный отчет состоит из круговой и столбчатой диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок.

На круговой диаграмме показано распределение поверок СИ по разделам областей измерений. Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по разделам областей измерений, существенно превышает объём поверок, загруженных в АРШИН. Это связано с тем, что многие типы СИ входят одновременно в несколько разделов.

Столбчатая диаграмма демонстрирует то же распределение поверок по разделам областей измерений, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.

В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.

При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.

Стоимость 200 руб. или по подписке

Кто поверяет Аппаратура виброконтроля (СВКА 1)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2025 году	Первичных поверок	Периодических поверок	Извещений	Для юриков	Для юриков первичные	Для юриков периодические

Стоимость поверки Аппаратура виброконтроля (СВКА 1)

Организация, регион	Стоимость, руб	Средняя стоимость

Знак утверждения типа

Знак утверждения типа наносится на титульный лист паспорта методом печати или наклейки.

Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в паспорте на датчик перемещения BN-330800-28-00-085-03-02.

Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к датчикам перемещения BN-330800-28-00-085-03-02

1. ГОСТ 30296-95 «Аппаратура общего назначения для определения основных параметров вибрационных процессов. Общие технические требования».

2. Техническая документация фирмы «Bently Nevada, Inc.», США.

Поверка

осуществляется в соответствии с документом МП 61829-15 «Датчики перемещения BN-330800-

28-00-085-03-02. Методика поверки», утвержденным ФГУП «ВНИИМС» 18 февраля 2015 г.

Основные средства поверки:

- Головка микрометрическая цифровая 164 ( г / р № 33793-07);

- Мультиметр цифровой Agilent 34411 А (г/р № 33921-07).

Изготовитель

Фирма «Bently Nevada, Inc.», США
Адрес: 1631 Bently Parkway South Minden, Nevada 89423, США
Тел.: +1 775 782 3611
Факс: +1 775 215 2876
Web: www.ge-mcs.com/bently-nevada

Заявитель

Общество с ограниченной ответственностью «Производственная фирма «ВИС» (ООО «ПФ «ВИС») Юридический адрес: 188309, Россия, Ленинградская обл., Гатчинский р-н, г. Гатчина, Промзона-1, Квартал № 1 Почтовый адрес: 117393, Россия, г. Москва, ул. Профсоюзная, д. 56 Тел.: +7(495) 789-85-55 Факс: +7 (495) 789-85-55
E-mail: info@pfvis.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru

Принцип действия датчиков основан на взаимодействии электромагнитного поля, создаваемого датчиком, с электромагнитным полем вихревых токов, наводимых в электропроводящем объекте измерения (роторе генератора). Изменение расстояния в процессе перемещения контролируемого объекта приводит к пропорциональному изменению выходного напряжения датчика. Измерение перемещений происходит без механического контакта датчика с контролируемым объектом.

Конструктивно датчики перемещения состоят из преобразователя (сенсора) перемещения, усилителя сигнала и соединительного кабеля, встроенных в корпус из литого термопластика - полифениленсульфида.

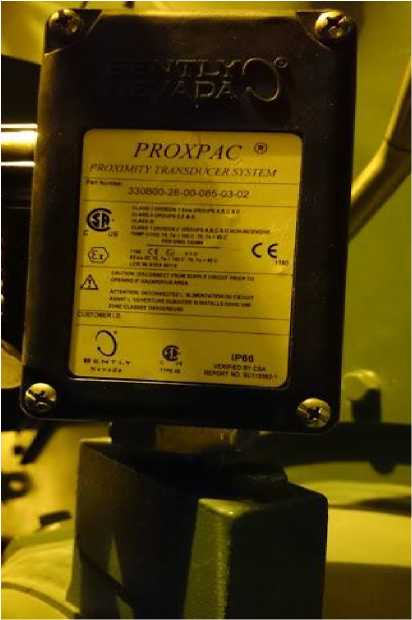

Внешний вид датчика перемещения BN-330800-28-00-085-03-02 приведен на рисунке 1.

Внешний вид. Аппаратура виброконтроля (СВКА 1), http://oei-analitika.ru

Рисунок 1 - Внешний вид датчика перемещения BN-330800-28-00-085-03-02

Датчики перемещения BN-330800-28-00-085-03-02 16 шт.

Паспорт 16 экз.

Методика поверки 1 экз.

Таблица 1

Диапазон измерения осевого перемещения, мм	от 0 до 2,0
Диапазон выходного напряжения, В	от 0 до 15,74
Номинальное значение коэффициента преобразования, мВ/мкм	7,87
Пределы допускаемого отклонения коэффициента преобразования от номинального значения, %	±20
Пределы допускаемой основной относительной погрешности преобразования, %	±5,5
Пределы допускаемой дополнительной относительной погрешности преобразования при изменении температуры окружающей среды на 10 °С, %	±0,2
Диапазон рабочего напряжения, В	от минус 17,5 до минус 26
Номинальный ток питания, мА, не более	12
Условия эксплуатации: - диапазон рабочих температур, °С	от минус 15 до 100
Габаритные размеры, мм, не более:
- длина	216
- диаметр (без контргайки)	13
Масса датчика в сборе, кг, не более	1,4
