Сведения о средстве измерений: 60337-15 Преобразователи перемещения токовихревые

Номер по Госреестру СИ: 60337-15
60337-15 Преобразователи перемещения токовихревые
(330102)

Назначение средства измерений:
Преобразователи перемещения токовихревые 330102 (далее - преобразователи) предназначены для измерения осевого перемещения и виброперемещения в пропорциональный электрический сигнал, используемый в стационарных системах автоматического контроля, управления и регулирования технологических процессов на предприятии ОАО «Евраз Нижнетагильский металлургический комбинат».

сертификация программного обеспечения

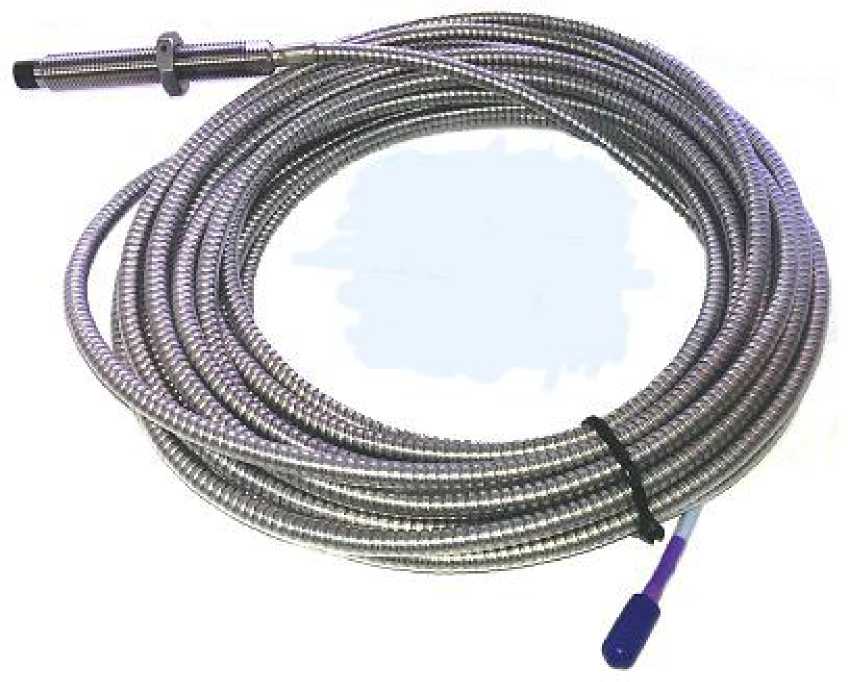

Внешний вид. Преобразователи перемещения токовихревые, http://oei-analitika.ru рисунок № 1
Внешний вид.
Преобразователи перемещения токовихревые
Рисунок № 1

Общие сведения

Дата публикации - 12.04.2022
Срок свидетельства -
Номер записи - 151203
ID в реестре СИ - 373603
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

330102,

Производитель

Изготовитель - Фирма "Bently Nevada, Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Отчет создан с целью отслеживания индикатора риска нарушения обязательных требований аккредитованными лицами (Приказа Минэкономразвития РФ от 28 мая 2021 г. N 300 "Об утверждении перечня индикаторов риска нарушения обязательных требований по федеральному государственному контролю (надзору) за деятельностью аккредитованных лиц".)

"п.4 Двукратное и более превышение средних для аккредитованного лица с аналогичной областью аккредитации, численным составом работников, участвующих в выполнении работ по измерениям в области аккредитации, и его технической оснащенности показателей количества выданных свидетельств о поверке средств измерений за период времени."

Организации разбиты по группам, упорядоченным по количеству средств поверки (эталонов вида: mieta, uve, npe), использованных организацией за последних 365 дней. Приведена информация по среднему количеству поверок за год среди участников группы и количество организаций, вошедших в выбранную группу.

В основу индикатора положена зависимость количества поверок, выполненных аккредитованной организацией за год к кол-ву, использованных эталонов за отчетный период (ввиду отсутствия в открытых источниках данных о количестве поверителей в организации, параметр - кол-во эталонов, был выбран как альтернативный, имеющий прямую корреляцию с кол-вом персонала в организации).

Порядок работы с отчетом:
1. По таблице ищем интересную организацию, например, в качестве образца выберем Пензенский ЦСМ - 1174 средства поверки и 61 095 поверок за последние 365 дней.
2. По круговой диаграмме ищем соответствующую 1174 шт. группу (сектор) с диапазоном эталонов.
3. Получаем сектор от 801 - 7066 эталонов, в который попало 74 аналогичных по масштабу Пензенскому ЦСМ организаций.
4. Наводим мышку и смотрим среднее количество поверок по этим 74 организациям - 352 254 поверки.
5. Сравниваем 352 254 поверки с 61 095 поверками Пензенского ЦСМ и делаем вывод, что превышения в 2 и более раза нет.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 16
Выдано извещений - 0
Кол-во периодических поверок - 16
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№401 от 2015.04.01 Об утверждении типов средств измерений (ГР 60259-15 - 60377-15)

Наличие аналогов СИ: Преобразователи перемещения токовихревые (330102)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель
60337-15 Преобразователи перемещения токовихревые (330102)
Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
18840-20 Аппаратура контроля механических параметров турбоагрегатов ("АКТИВ")
Общество с ограниченной ответственностью Научно-Производственное предприятие "ЭЛЕКСИР" (ООО НПП "ЭЛЕКСИР") (РОССИЯ г. Ростов-на-Дону)

Все средства измерений Общество с ограниченной ответственностью Научно-Производственное предприятие "ЭЛЕКСИР" (ООО НПП "ЭЛЕКСИР")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
50991-12
20.07.2022
Системы определения сверхскорости, 3500/53
Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
3 года
56536-14
27.12.2029
Преобразователи перемещения токовихревые, ВN-ППТ
Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
3 года
56537-14
27.12.2024
Комплексы измерительно-вычислительные вибрационного контроля и защиты, 3701
Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
56720-14
27.12.2029
Преобразователи виброскорости, BN-330500, BN-330501, BN-330525, BN-330750, BN-330752, Velomitor CT 190501
Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
3 года
56826-14
27.12.2029
Акселерометры , BN-200000, BN-330000 и BN-350000
Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
59302-14
28.10.2029
Устройства для калибровки преобразователей перемещения токовихревых, серии TK3
Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
3 года
60052-15
27.02.2020
Преобразователи вибрационные, Trendmaster ProTIM
Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
3 года
60054-15

Трансмиттеры вибрационные, 990
Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
60126-15

Трансмиттеры, 991
Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
60325-15

Преобразователи перемещения токовихревые, 3300 NSV
Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
60336-15
28.02.2025
Преобразователи виброскорости, BN-9200, BN-74712, BN-86205, BN-330505
Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
3 года
60337-15

Преобразователи перемещения токовихревые, 330102
Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
60348-15

Акселерометры , BN-23732-01
Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
60349-15
01.04.2020
Анализаторы вибрации, Snapshot IS
Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
3 года
60834-15
27.05.2020
Комплексы измерительно-вычислительные для мониторинга работающих механизмов, 2300
Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
2 года
61570-15

Преобразователь виброскорости, 177230
Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
2 года
61638-15
15.09.2020
Вибропреобразователи пьезоэлектрические, 177230
Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
3 года
61829-15

Датчики перемещения, BN-330800-28-00-085-03-02
Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
62400-15
24.11.2025
Комплексы измерительно-вычислительные для мониторинга работающих механизмов, vbOnline
Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
2 года

Отчет "Анализ рынка поверки Центрального федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки на западе европейской части РФ.

Параметры исследований:

  • фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
  • объемы первичных и периодических поверок за период 2017г. по н.в.
  • фильтр по местам осуществления деятельности
  • предоставление информации в графическом и табличном видах
  • детальное рассмотрение деятельности каждой из организаций округа по годам
  • анализ в разрезе первичных, периодических поверок и видов измерений
  • количество поверок по типам СИ в динамике по годам
  • индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • быстрый анализ контрагентов организаций-поверителей
  • анализ цен на поверку СИ по Фед. округу

Стоимость 200 руб. или по подписке

Кто поверяет Аппаратура контроля механических параметров турбоагрегатов ("АКТИВ")

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "АСТРАХАНСКИЙ ЦСМ"
(RA.RU.311475)
РСТ
  • 330102
  • 15 0 15 0 15 0 15
    ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ»
    (RA.RU.313740)
  • 330102
  • 1 0 1 0 1 0 1

    Стоимость поверки Аппаратура контроля механических параметров турбоагрегатов ("АКТИВ")

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа

    Знак утверждения типа наносится на титульный лист паспорта методом печати или наклейки.


    Сведения о методиках измерений


    Нормативные и технические документы

    Поверка

    Поверка

    осуществляется в соответствии с документом МП 60337-15 «Преобразователи перемещения токовихревые 330102. Методика поверки», утвержденным ФГУП «ВНИИМС» 08 декабря 2014 г.

    Основные средства поверки:

    - эталон 2 разряда единиц длины, скорости и ускорения при колебательном движении твердого тела по МИ 2070-90.

    Лист № 3 Всего листов 3

    Изготовитель

    Фирма «Bently Nevada, Inc.», США
    Адрес: 1631 Bently Parkway South Minden, Nevada 89423, США Тел.: +1 775 782 3611 Факс: +1 775 215 2876
    Web: www.ge-mcs. com/bently-nevada

    Заявитель

    Общество с ограниченной ответственностью «Праксэа Рус» (ООО « Праксэа Рус»), г. Москва Адрес: 105064 г. Москва, ул. Земляной вал., 9
    Тел.: +7 (495) 788 34 50; Факс: +7 (495) 788 34 51

    Испытательный центр

    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46
    Тел./факс: (495)437-55-77 / 437-56-66;
    E-mail: office@vniims.ru, www.vniims.ru

    Принцип действия преобразователей основан на взаимодействии электромагнитного поля, создаваемого датчиком, с электромагнитным полем вихревых токов, наводимых в электропроводящем объекте измерения. Изменение расстояния в процессе перемещения контролируемого объекта приводит к пропорциональному изменению выходного напряжения или тока (в зависимости от комплектации).

    Конструктивно датчик выполнен в виде неразборного цилиндрического корпуса с внешней резьбой для проходного монтажа.

    Внешний вид преобразователей показан на рисунке 1.

    Внешний вид. Аппаратура контроля механических параметров турбоагрегатов (

    Рисунок 1.


    Преобразователи перемещения токовихревые зав. №№: VXE212/1, VXE213/1,

    VXE501/1, VXE502/1, VXE503/1, VXE504/1, VYE501/1, VYE502/1, VYE504/1,

    ZE502/1, ZE503/1, ZE504/1, ZE505/1, SE501/1, SE502/1, SE507/1, SE591/1, SE592/1,

    VXE212/2, VXE213/2, VXE501/2, VXE502/2, VXE503/2, VXE504/2, VYE501/2,

    VYE502/2, VYE504/2, ZE502/2, ZE503/2, ZE504/2, ZE505/2, SE501/2, SE502/2,

    36 шт.

    SE507/2, SE591/2, SE592/2

    Соединительный кабель                                                       36 шт.

    Паспорт                                                                           36 экз.

    Методика поверки                                                               1 экз.


    Таблица 1

    Наименование характеристики

    Значение

    характеристики

    Диапазон измерения осевого перемещения, мм

    от 0,25 до 1,75

    Диапазон измерения радиального виброперемещения, мкм

    от 0 до 500

    Диапазон рабочих частот, Гц

    от 0 до 10000

    Номинальное значение коэффициента преобразования, В/мм

    7,87

    Пределы отклонения коэффициента преобразования от номинального значения, %

    ±6,5

    Неравномерность частотной характеристики, %

    ±2,5

    Нелинейность амплитудной характеристики, %

    ±1,5

    Пределы допускаемой основной относительной погрешности преобразования,%

    ±3

    Пределы допускаемой дополнительной относительной погрешности преобразования при изменении температуры окружающей среды на 10 °С, %

    ±0,2

    Электрическое сопротивление изоляции, не менее, МОм

    50

    Электрическая прочность изоляции, не менее, В

    1000

    Напряжение питания, В

    от минус 17,5 до 26

    Потребляемая мощность, Вт

    0,82

    Габаритные размеры преобразователя (диаметр (дюймы) х длина), мм, не более

    3/8-24x250

    Масса комплекта, г, не более

    720

    Рабочие условия эксплуатации:

    • - диапазон температур, °С

    • - диапазон относительной влажности воздуха, %

    от минус 51 до 177 от 0 до 100
