Номер по Госреестру СИ: 60834-15
60834-15 Комплексы измерительно-вычислительные для мониторинга работающих механизмов
(2300)
Назначение средства измерений:
Комплексы измерительно-вычислительные для мониторинга работающих механизмов серии 2300 (далее - ИВК) представляют собой электронное устройство, обеспечивающее измерение унифицированных сигналов от преобразователей виброускорения и частоты вращения.

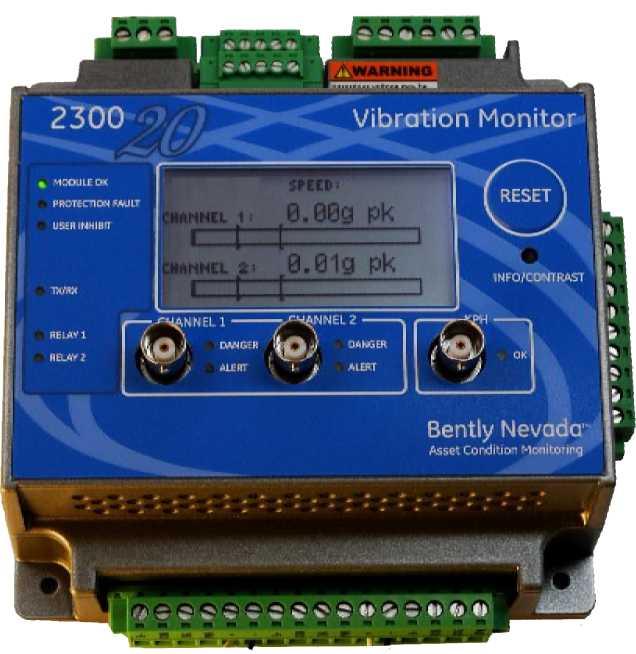

Внешний вид.
Комплексы измерительно-вычислительные для мониторинга работающих механизмов
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 27.05.2020
Номер записи - 151755
ID в реестре СИ - 374155
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет, Комплекс измерительно-вычислительный для мониторинга работающих механизмов серии 2300 модель 2300/20, 2300/20-R0, 2300/20,
Производитель
Изготовитель - Фирма "Bently Nevada, Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Каталог типов СИ АРШИН" сортирует типы СИ в зависимости от выбранной области измерений и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
Статистика
Кол-во поверок - 55
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 14
Кол-во владельцев - 3
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№621 от 2015.05.27 Об утверждении типов средств измерений (ГР 60746-15 - 60838-15)
Наличие аналогов СИ: Комплексы измерительно-вычислительные для мониторинга работающих механизмов (2300)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Bently Nevada, Inc."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
50991-12 20.07.2022 |
Системы определения сверхскорости, 3500/53 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
3 года |
|
56536-14 27.12.2029 |
Преобразователи перемещения токовихревые, ВN-ППТ Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
3 года |
|
56537-14 27.12.2024 |
Комплексы измерительно-вычислительные вибрационного контроля и защиты, 3701 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
56720-14 27.12.2029 |
Преобразователи виброскорости, BN-330500, BN-330501, BN-330525, BN-330750, BN-330752, Velomitor CT 190501 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
3 года | |
|
56826-14 27.12.2029 |
Акселерометры , BN-200000, BN-330000 и BN-350000 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
59302-14 28.10.2029 |
Устройства для калибровки преобразователей перемещения токовихревых, серии TK3 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
3 года |
|
60052-15 27.02.2020 |
Преобразователи вибрационные, Trendmaster ProTIM Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
3 года |
|
60054-15 |
Трансмиттеры вибрационные, 990 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
60126-15 |
Трансмиттеры, 991 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
60325-15 |
Преобразователи перемещения токовихревые, 3300 NSV Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
60336-15 28.02.2025 |
Преобразователи виброскорости, BN-9200, BN-74712, BN-86205, BN-330505 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
3 года |
|
60337-15 |
Преобразователи перемещения токовихревые, 330102 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
60348-15 |
Акселерометры , BN-23732-01 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
60349-15 01.04.2020 |
Анализаторы вибрации, Snapshot IS Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
3 года |
|
60834-15 27.05.2020 |
Комплексы измерительно-вычислительные для мониторинга работающих механизмов, 2300 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
61570-15 |
Преобразователь виброскорости, 177230 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
61638-15 15.09.2020 |
Вибропреобразователи пьезоэлектрические, 177230 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
3 года |
|
61829-15 |
Датчики перемещения, BN-330800-28-00-085-03-02 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
62400-15 24.11.2025 |
Комплексы измерительно-вычислительные для мониторинга работающих механизмов, vbOnline Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
Отчет "Подбор поверителей по группе средств измерений измерений" позволяет быстро найти организации, специализирующиеся поверкой СИ определенной группы. Каталог содержит Более 900 групп СИ.
Для запуска отчета достаточно выбрать из списка интересующую группу СИ и нажать кнопку "Показать организации-поверители".
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
Кто поверяет Комплексы измерительно-вычислительные для мониторинга работающих механизмов (2300)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 14 | 14 | 0 | 0 | 9 | 9 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ГАЗИЗМЕРЕНИЯ" (1834) | 31 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 9 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Комплексы измерительно-вычислительные для мониторинга работающих механизмов (2300)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
Коломенский филиал ФБУ Ростест-Москва Московская область |
16200 | 16200 |
|
Клинский филиал ФБУ Ростест-Москва Московская область |
16200 | 16200 |
|
Сергиево-Посадский филиал ФБУ Ростест-Москва Московская область |
16200 | 16200 |
|
Серпуховский филиал ФБУ Ростест-Москва Московская область |
16200 | 16200 |
|
Менделеевский филиал ФБУ Ростест-Москва Московская область |
16200 | 16200 |
Программное обеспечение
Комплексы измерительно-вычислительные для мониторинга работающих механизмов серии 2300 имеют встроенное программное обеспечение (ПО), предназначенное для обработки измерительной информации, индикации результатов измерений при подключении к персональному компьютеру или ноутбуку, формирования параметров выходных сигналов, настройки и проведения диагностики.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Bently Nevada Monitor Configuration |
|
Номер версии (идентификационный номер ПО) |
4.0 и выше |
|
Цифровой идентификатор ПО |
- |
|
Другие идентификационные данные (если имеются) |
- |
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой прибора и процессом измерений.
Метрологически значимая часть ПО является неизменной. Средства для внесения изменений в ПО прибора пользователю не предоставляются.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - низкий.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на корпус ИВК методом наклейки и на руководство по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе «Комплексы измерительно-вычислительные для мониторинга
работающих механизмов серии 2300 фирмы «Bently Nevada, Inc.», США. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к комплексам измерительно-вычислительным для мониторинга работающих механизмов серии 2300
1. Техническая документация фирмы «Bently Nevada, Inc.», США.
Поверка
Поверкаосуществляется по документу МП 60834-15 «Комплексы измерительно-вычислительные для мониторинга работающих механизмов серии 2300 фирмы «Bently Nevada, Inc.», США. Методика поверки», разработанному и утвержденному ФГУП «ВНИИМС» 11.03.2015 г.
Основные средства поверки: генератор сигналов сложной формы со сверхнизким уровнем искажений DS 360 (г/р № 45344-10); мультиметр цифровой Agilent 34411А (г/р № 33921-07).
Изготовитель
Фирма «Bently Nevada, Inc.», СШААдрес: 1631 Bently Parkway South Minden, Nevada 89423, США
Тел.: +1 775 782 3611
Факс: +1 775 215 2876
Web: www.ge-mcs.com/bently-nevada
Заявитель
Общество с ограниченной ответственностью «ДжиИ Рус» (ООО «ДжиИ Рус»), г. Москва Адрес: 123317 г. Москва, Краснопресненская наб., 10
Тел.: +7 (495) 937 11 11; Факс: +7 (495) 937 11 12
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Принцип работы ИВК основан на осуществлении непрерывного приема, усилении и преобразовании аналоговой информации, поступающей от первичных преобразователей, расчете не измеряемых прямым путем параметров и сравнении измеренных и вычисленных параметров с программируемыми пользователем пороговыми значениями (уставками) и выдачу управляющего сигнала в систему АСУ ТП.
ИВК представляют собой электронное устройство с двумя однотипными измерительными каналами для подключения акселерометров и одного канала для подключения преобразователей перемещения токовихревых или магнитных. Коэффициент преобразования для подключаемых акселерометров задается программно от 0,5 до 100 мВ/м^с-2).
ИВК серии 2300 выпускаются в двух вариантах исполнения: модель 2300/20 оснащена двумя выходами 4-20 мА, модель 2300/25 поддерживает линейный интерфейс Trendmaster SPA.
Внешний вид ИВК показан на рисунке 1.
рйотесгпвч <алт
fiELA.Y 1
□ 4Ы5ЕА
AU ИТ
Vibration Monitor .
2300
< VKXJKJLEDK
1NF0/E№4TRAST
ALERT
Bendy Nevada1
AssrtCoridition Monitoring
-^MNEL1— да/ —■
Рисунок 1- Внешний вид ИВК.
Лист № 2 Всего листов 3
Таблица 2
|
Наименование характеристики |
Значение характеристики |
|
1. Канал измерения виброускорения | |
|
Диапазон измерения виброускорения (пик), м/с2 |
от 0,1 до 800 |
|
Рабочий диапазон частот, Гц |
от 0 до 40 000 |
|
Пределы допускаемой приведенной погрешности измерения виброускорения, % |
±1 |
|
2. Канал измерения частоты входного сигнала | |
|
Диапазон измерения частоты входного сигнала, Гц |
От 0,02 до 2000 |
|
Диапазон отображения частоты вращения, об/мин |
от 1 до 100 000 |
|
Пределы допускаемой приведенной погрешности измерения частоты входного сигнала, % |
±1 |
|
Напряжение питания постоянного тока, В |
от 18 до 36 |
|
Потребляемая мощность, Вт, не более |
7,5 |
|
Рабочие условия эксплуатации:
|
от минус 30 до 65 до 95 |
|
Габаритные размеры, длинахширинахвысота, мм, не более: |
127х127х76,2 |
|
Масса, кг, не более |
1,03 |
