Номер по Госреестру СИ: 65874-16
65874-16 Измерители мощности цифровые
(WT310E, WT310EH, WT332E, WT333E)
Назначение средства измерений:
Измерители мощности цифровые WT310E, WT310EH, WT332E, WT333E (далее измерители) предназначены для измерений напряжения и силы переменного и постоянного тока, электрической мощности и электроэнергии, частоты сигналов переменного тока, коэффициента мощности, угла сдвига фаз, анализа гармоник, а также для обработки измеренных параметров.
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
WT310E, WT310EH, WT332E, WT333E
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| АО "Марийский машиностроительный завод" | Юридические лица | 3 | 3 | 1,00 |
| ООО «АССЕМБЛЕОН» | Юридические лица | 3 | 3 | 1,00 |
| Юр. Лицо | Юридические лица | 2 | 2 | 1,00 |
| ООО «Ти Пи Ви Си-Ай-Эс» | Юридические лица | 2 | 2 | 1,00 |
| "Электронприбор" ООО | Юридические лица | 1 | 2 | 2,00 |
| ООО "Самсунг Электроникс Рус Калуга" | Юридические лица | 1 | 1 | 1,00 |
| ООО "ПРИНЦИП" | Юридические лица | 1 | 1 | 1,00 |
| юр.лицо | Юридические лица | 1 | 1 | 1,00 |
| ООО "ИНЖЕНЕРНЫЕ ТЕХНОЛОГИИ" | Юридические лица | 1 | 1 | 1,00 |
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.


Программное обеспечение измерителей встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений. Идентификационные данные программного обеспечения измерителей представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения измерителей мощности цифровых WT310E, WT310EH, WT332E, WT333E
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
FH1-B8212XA |
|
Номер версии ПО |
1.04 и выше |
|
Цифровой идентификатор ПО |
- |
|
Другие идентификационные данные |
- |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений по Р 50.2.077 - 2014 соответствует уровню «высокий».
наносится в виде наклейки на лицевую панель корпуса измерителя в соответствии с рисунками 1 и 2, а также типографским методом на титульные листы эксплуатационной документации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в экспалуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям мощности цифровым WT310E, WT310EH, WT332E, WT333E
ГОСТ 32144-2013. Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения.
Техническая документация фирмы-изготовителя.
Основные средства поверки
- калибратор универсальный FLUKE 5520A (Госреестр № 29282-05).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпуса измерителей в соответствии с рисунком 1 и на свидетельство о поверке.
Принцип работы измерителей заключается в преобразовании входного аналогого сигнала с помощью АЦП для последующей математической обработки измеренных величин в зависимости от задаваемого алгоритма расчета электрических параметров. Результаты отображаются на жидкокристаллическом дисплее.
Измерители представляют собой портативные электрические измерительные приборы. На лицевой панели расположены: жидкокристаллический цифровой дисплей, переключатель режимов работы и клавиши управления. На задней панели измерителя расположены гнезда для подключения измерительных проводов. Конструкция корпуса позволяет пользователю осуществить пломбирование измерителей от несанкционированного доступа. Фотографии общего вида измерителей представлены на рисунках 1 - 2.

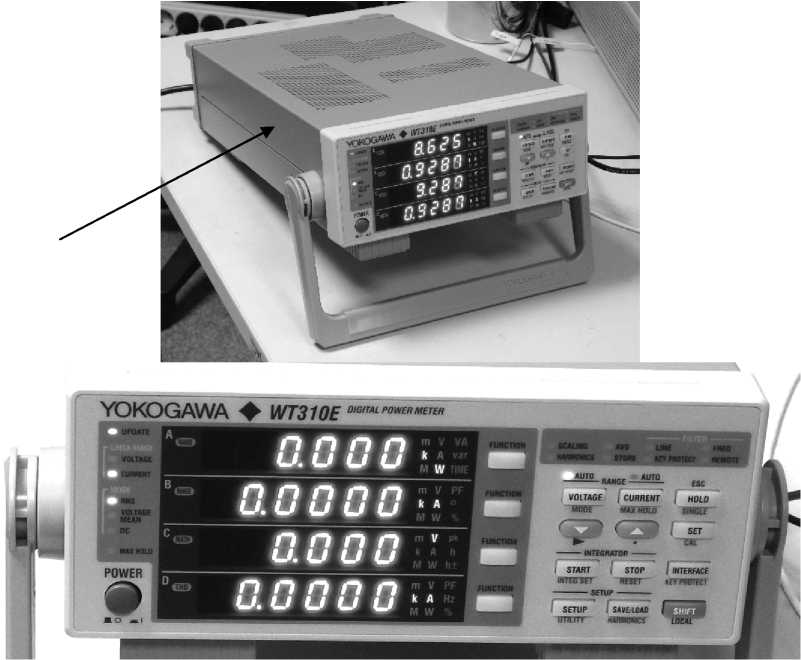

Рисунок 1 - Внешний вид измерителя WT310E
Стрелкой показано место нанесения знаков утверждения типа и поверки
UPDATE
CURRENT
CURRENT
SINGLE
INTEGRATOR
SAVE/LOAD
FUNCTION ELEMENT
Г 1Г *1
m V PF
SHIFT
m V VA к A var M W TIME-
I INTERFACE
KEY PROTECT
m V pk к A h M W h+
FUNCTION ELEMENT
FUNCTION ELEMENT
I I rn
YOKOGAWA ♦ WT333E
VOLTAGE MEAN
SCALING AV6 LINE FRED
HARMONICS STORE KEY PROTECT REMOTE
[ stm; ' sjop 1
INTEG SET RESET
-------SETUP-------

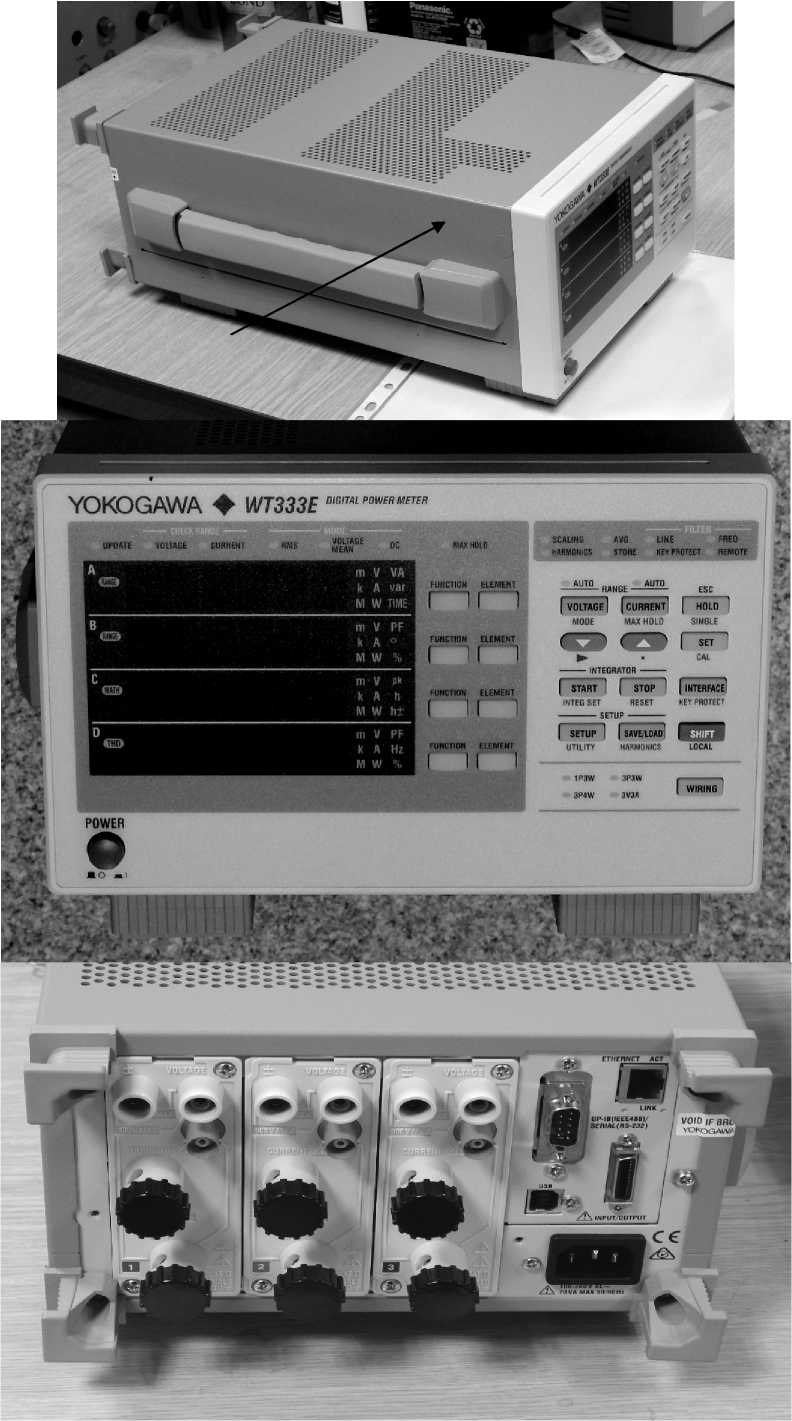

Рисунок 2 - Внешний вид измерителя WT333E
