Сведения о средстве измерений: 66922-17 Источники напряжения и силы постоянного тока эталонные

Номер по Госреестру СИ: 66922-17
66922-17 Источники напряжения и силы постоянного тока эталонные
(2553A)

Назначение средства измерений:
Источники напряжения и силы постоянного тока эталонные 2553A (далее - источники) предназначены для воспроизведения эталонных значений напряжения и силы постоянного тока, электрического сопротивления, а также для воспроизведения (имитации) выходных сигналов датчиков температуры - термопар и термосопротивлений.

сертификация программного обеспечения
Внешний вид. Источники напряжения и силы постоянного тока эталонные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Источники напряжения и силы постоянного тока эталонные
Рисунок № 1
Внешний вид. Источники напряжения и силы постоянного тока эталонные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Источники напряжения и силы постоянного тока эталонные
Рисунок № 2

Общие сведения

Дата публикации -
Срок свидетельства - 09.03.2027
Номер записи -
ID в реестре СИ - 380824
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Фирма "Yokogawa Test & Measurement Corporation"
Страна - ЯПОНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Томск - город в России, административный центр одноименных области и района, расположенный на востоке Западной Сибири на берегах реки Томь. Старейший крупный образовательный, научный и инновационный центр Сибири, насчитывающий 9 университетов, 15 научно-исследовательских институтов, особую экономическую зону технико-внедренческого типа и 6 бизнес-инкубаторов.

В городе проживает 556 478 человек, в городском округе Томск - 577 253 человека. Томск, его город-спутник Северск и пригороды образуют Томскую городскую агломерацию с населением около 786 тысяч человек.

В Томске в сфере строительства, промышленности и энергетики, в добывающих отраслях действуют более 300 инновационных предприятий, из которых 200 относятся к категории инновационно активных, более 200 компаний занимаются IT-бизнесом (Элекард, компания MC-Trade, Rubius", "Студия Т", "Синтез интеллектуальных систем", "UserStory", "Zoom", ООО "Сибирские информационные системы", ООО "ИТ-Томск", ТомскСофт, ООО "Томская электронная школа", Novintech, Interweb Laboratory , ООО "Битворкс", UNIGINE Corp. и др.) Их доля в валовом региональном продукте превышает 13,5%. Ежегодный прирост стартапов и малых предприятий составляет 10-15%. Их развитие обусловлено созданием в городе научно-образовательных комплексов на базе университетов. Также в городе находится штаб-квартира KDV Group, компания входит в рейтинг 200 крупнейших частных компаний России Forbes 2016.

Финансовый рынок Томска представлен федеральными банками, среди которых Сбербанк с 42 отделениями, ВТБ с 6 отделениями, Газпромбанк с 5 отделениями и др. В городе зарегистрирован один региональный банк "Томскпромстройбанк" с основным филиалом по адресу: Томск, проспект Фрунзе, 90 и более 100 представительств банков в других регионах. В промышленности Оренбурга ведущие места принадлежат газодобывающей и газоперерабатывающей промышленности, машиностроению и металлообработке. Также развиты предприятия химической, пищевой и легкой промышленности. Оренбург является крупным железнодорожным узлом, где пересекаются линии на Самару, Орск, Уральск, Актобе и Уфу.

Отчет "Анализ рынка поверки в Томске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Томск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Наличие аналогов СИ: Источники напряжения и силы постоянного тока эталонные (2553A)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Yokogawa Test & Measurement Corporation"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
53468-13

Калибраторы электрических сигналов, СА11Е, СА12Е, СА51, СА71, СА150, СА450
Фирма "Yokogawa Test & Measurement Corporation" (ЯПОНИЯ )
ОТ
МП
1 год
58400-14
24.07.2024
Калибраторы давления, CA700
Фирма "Yokogawa Test & Measurement Corporation" (ЯПОНИЯ )
ОТ
МП
1 год
60322-15
07.02.2025
Осциллографы-регистраторы со сменными модулями, DL850, DL850V, DL850E, DL850EV (осциллографы) 701250, 701251, 701255, 701260, 701261, 701262, 701265, 701267, 701275, 701280, 701281, 720210, 720220, 720221, 720230, 720240, 720241 (модули)
Фирма "Yokogawa Test & Measurement Corporation" (ЯПОНИЯ )
ОТ
МП
1 год
61830-15
02.10.2025
Мультиметры цифровые, TY500, TY700
Фирма "Yokogawa Test & Measurement Corporation" (ЯПОНИЯ )
ОТ
МП
1 год
65874-16
07.12.2026
Измерители мощности цифровые, WT310E, WT310EH, WT332E, WT333E
Фирма "Yokogawa Test & Measurement Corporation" (ЯПОНИЯ )
ОТ
МП
1 год
66560-17
03.02.2027
Источники напряжения и силы переменного тока эталонные, 2558A
Фирма "Yokogawa Test & Measurement Corporation" (ЯПОНИЯ )
ОТ
МП
1 год
66821-17
27.02.2027
Калибраторы цифровые, СА300
Фирма "Yokogawa Test & Measurement Corporation" (ЯПОНИЯ )
ОТ
МП
1 год
66921-17
09.03.2027
Источники напряжения и силы постоянного тока эталонные, 2560A
Фирма "Yokogawa Test & Measurement Corporation" (ЯПОНИЯ )
ОТ
МП
1 год
66922-17
09.03.2027
Источники напряжения и силы постоянного тока эталонные, 2553A
Фирма "Yokogawa Test & Measurement Corporation" (ЯПОНИЯ )
ОТ
МП
1 год
70950-18
23.04.2028
Осциллографы-регистраторы, серии DL
Фирма "Yokogawa Test & Measurement Corporation" (ЯПОНИЯ )
ОТ
МП
2 года
72213-18
24.08.2024
Манометры цифровые, MT
Фирма "Yokogawa Test & Measurement Corporation" (ЯПОНИЯ )
ОТ
МП
2 года
74062-19
20.02.2024
Рефлектометры оптические, AQ1000
Фирма "Yokogawa Test & Measurement Corporation" (ЯПОНИЯ )
ОТ
МП
1 год
63126-16
17.02.2026
Рефлектометры оптические, AQ7280
Фирма "Yokogawa Test & Measurement Corporation" (ЯПОНИЯ )
ОТ
МП
1 год
75197-19
03.06.2024
Анализаторы спектра оптические, AQ6370
Фирма "Yokogawa Test & Measurement Corporation" (ЯПОНИЯ )
ОТ
МП
1 год
43572-10
17.03.2025
Клещи токоизмерительные, CL, мод. CL155, CL235
Фирма "Yokogawa Test & Measurement Corporation" (ЯПОНИЯ )
ОТ
МП
1 год
43571-10
17.03.2025
Клещи токоизмерительные, CL, мод. CL130, CL135, CL150, CL250, CL255
Фирма "Yokogawa Test & Measurement Corporation" (ЯПОНИЯ )
ОТ
МП
1 год
43562-15
27.04.2025
Магазины электрического сопротивления, 2700 мод. 279301, 279303, 278610, 278620
Фирма "Yokogawa Test & Measurement Corporation" (ЯПОНИЯ )
ОТ
МП
1 год
80784-20
31.12.2025
Рефлектометры оптические, AQ1210
Фирма "Yokogawa Test & Measurement Corporation" (ЯПОНИЯ )
ОТ
МП
1 год

Отчет предоставляет агрегированные данные о стоимости поверки средств измерений в соовтестии с Постановлением Правительства РФ от 20.04.2010 N 250 (ред. от 06.10.2021) "О перечне средств измерений, поверка которых осуществляется только аккредитованными в установленном порядке в области обеспечения единства измерений государственными региональными центрами метрологии"

Записи представлены с разбивкой по регионам, городам и организациям. Данные о стоимости поверки берутся из открытых источников и периодически обновляются.

В качестве поисковой фразы могут быть указаны: номер типа СИ из реестра АРШИНа, часть наименования типа СИ, город или наименование организации. Фраза должна состоять минимум из 5 символов.

Стоимость 200 руб. или по подписке

Кто поверяет Источники напряжения и силы постоянного тока эталонные (2553A)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Источники напряжения и силы постоянного тока эталонные (2553A)

Организация, регион Стоимость, руб Средняя стоимость
ФБУ НИЦ ПМ-Ростест
Москва
3850 3850

Программное обеспечение

Программное обеспечение источников встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений. Идентификационные данные программного обеспечения источников представлены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения источников напряжения и силы постоянного тока эталонных 2553A

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

B8507XA

Номер версии ПО

1.03 и выше

Цифровой идентификатор ПО

BE99

Другие идентификационные данные

-

Защита программного обеспечения от непреднамеренных и преднамеренных изменений по Р 50.2.077 - 2014 соответствует уровню «высокий».


Знак утверждения типа

Знак утверждения типа

наносится в виде наклейки на боковую панель корпуса источника в соответствии с рисунком 1, а также типографским методом на титульные листы эксплуатационной документации.


Сведения о методиках измерений

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.


Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к источникам напряжения и силы постоянного тока эталонным 2553A

ГОСТ 32144-2013. Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения

Техническая документация фирмы-изготовителя

Поверка

Поверка осуществляется по документу МП 209-16-2017 «Источники напряжения и силы постоянного тока эталонные 2553A. Методика поверки», утвержденному ФГУП «ВНИИМС» 17.01.2017 г.

Основное средство поверки:

- мультиметр 3458A, изготовитель «Agilent Technologies». Регистрационный № 25900-03.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на корпус источников в соответствии с рисунком 1 или на свидетельство о поверке.


Изготовитель

, используя специальную наклейку, осуществляет пломбирование источников от несанкционированного доступа. Фотографии источника представлены на рисунках 1 и 2.

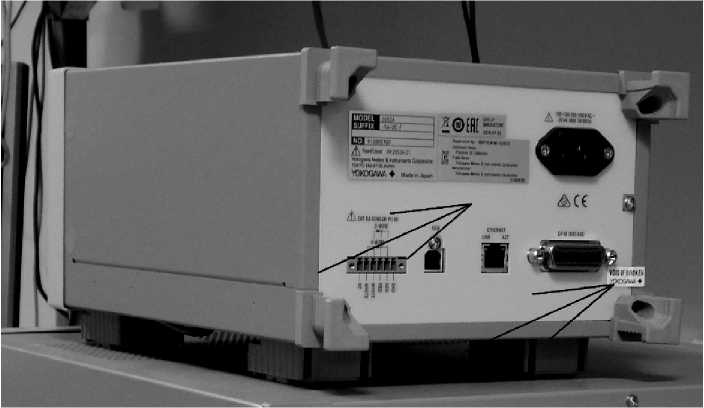

Рисунок 1 - Внешний вид источников напряжения и силы постоянного тока эталонных 2553A
Рисунок 2 - Источник напряжения и силы постоянного тока эталонный 2553A, вид сзади
