Номер по Госреестру СИ: 66560-17
66560-17 Источники напряжения и силы переменного тока эталонные
(2558A)
Назначение средства измерений:
Источники напряжения и силы переменного тока эталонные 2558A (далее - источники) предназначены для воспроизведения эталонных значений напряжения и силы переменного тока.

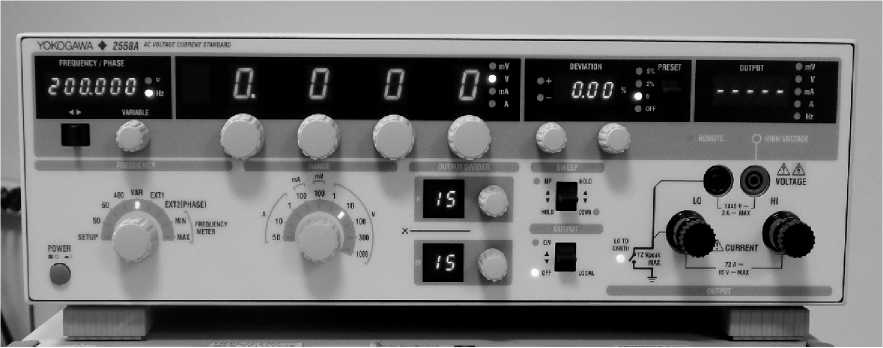

Внешний вид.
Источники напряжения и силы переменного тока эталонные
Рисунок № 1

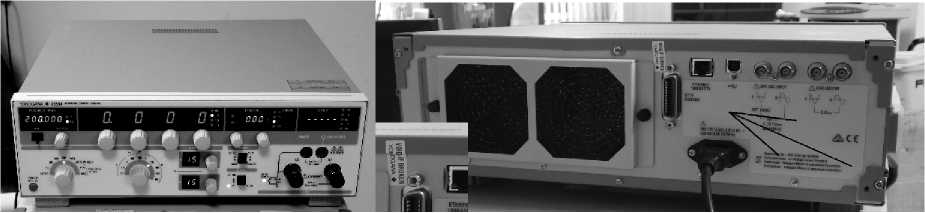

Внешний вид.
Источники напряжения и силы переменного тока эталонные
Рисунок № 2
Общие сведения
Дата публикации -
Срок свидетельства - 03.02.2027
Номер записи -
ID в реестре СИ - 380428
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, 2558А, 2558A,
Производитель
Изготовитель - Фирма "Yokogawa Test & Measurement Corporation"
Страна - ЯПОНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по областям измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные области измерений. Отчет состоит из четырех графиков (одной круговой и трех столбчатых диаграмм) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между областями измерений.
На круговой диаграмме показано количественное соотношение между областями измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные области измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают классические области измерений (ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН, ИЗМЕРЕНИЯ ФИЗИКОХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ и т.д.) в отличии от узкоспециализированных (СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ, СИ БИОАНАЛИЗА и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по областям измерений, но уже в динамике по годам начиная с 2000 года. Дополнительно, в отдельные графики вынесены такие специализированные и социально важные области измерений как СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ и БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ.
Бесплатный
Статистика
Кол-во поверок - 72
Выдано извещений - 0
Кол-во периодических поверок - 67
Кол-во средств измерений - 17
Кол-во владельцев - 7
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№193 от 2017.02.03 Об утверждении типов средств измерений
№2314 от 2021.10.19 О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ
Наличие аналогов СИ: Источники напряжения и силы переменного тока эталонные (2558A)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Yokogawa Test & Measurement Corporation"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
53468-13 |
Калибраторы электрических сигналов, СА11Е, СА12Е, СА51, СА71, СА150, СА450 Фирма "Yokogawa Test & Measurement Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
58400-14 24.07.2024 |
Калибраторы давления, CA700 Фирма "Yokogawa Test & Measurement Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
60322-15 07.02.2025 |
Осциллографы-регистраторы со сменными модулями, DL850, DL850V, DL850E, DL850EV (осциллографы) 701250, 701251, 701255, 701260, 701261, 701262, 701265, 701267, 701275, 701280, 701281, 720210, 720220, 720221, 720230, 720240, 720241 (модули) Фирма "Yokogawa Test & Measurement Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
61830-15 02.10.2025 |
Мультиметры цифровые, TY500, TY700 Фирма "Yokogawa Test & Measurement Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
65874-16 07.12.2026 |
Измерители мощности цифровые, WT310E, WT310EH, WT332E, WT333E Фирма "Yokogawa Test & Measurement Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
66560-17 03.02.2027 |
Источники напряжения и силы переменного тока эталонные, 2558A Фирма "Yokogawa Test & Measurement Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
66821-17 27.02.2027 |
Калибраторы цифровые, СА300 Фирма "Yokogawa Test & Measurement Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
66921-17 09.03.2027 |
Источники напряжения и силы постоянного тока эталонные, 2560A Фирма "Yokogawa Test & Measurement Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
66922-17 09.03.2027 |
Источники напряжения и силы постоянного тока эталонные, 2553A Фирма "Yokogawa Test & Measurement Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
70950-18 23.04.2028 |
Осциллографы-регистраторы, серии DL Фирма "Yokogawa Test & Measurement Corporation" (ЯПОНИЯ ) |
ОТ МП |
2 года |
|
72213-18 24.08.2024 |
Манометры цифровые, MT Фирма "Yokogawa Test & Measurement Corporation" (ЯПОНИЯ ) |
ОТ МП |
2 года |
|
74062-19 20.02.2024 |
Рефлектометры оптические, AQ1000 Фирма "Yokogawa Test & Measurement Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
63126-16 17.02.2026 |
Рефлектометры оптические, AQ7280 Фирма "Yokogawa Test & Measurement Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
75197-19 03.06.2024 |
Анализаторы спектра оптические, AQ6370 Фирма "Yokogawa Test & Measurement Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
43572-10 17.03.2025 |
Клещи токоизмерительные, CL, мод. CL155, CL235 Фирма "Yokogawa Test & Measurement Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
43571-10 17.03.2025 |
Клещи токоизмерительные, CL, мод. CL130, CL135, CL150, CL250, CL255 Фирма "Yokogawa Test & Measurement Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
43562-15 27.04.2025 |
Магазины электрического сопротивления, 2700 мод. 279301, 279303, 278610, 278620 Фирма "Yokogawa Test & Measurement Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
80784-20 31.12.2025 |
Рефлектометры оптические, AQ1210 Фирма "Yokogawa Test & Measurement Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).
В качестве исходных данных берутся поверки организации-поверителя за последние пол года. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.
Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.
Кто поверяет Источники напряжения и силы переменного тока эталонные (2558A)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 11 | 0 | 10 | 0 | 10 | 0 | 10 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 10 | 0 | 10 | 0 | 10 | 0 | 10 | ||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 15 | 0 | 15 | 0 | 15 | 0 | 15 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 13 | 1 | 11 | 0 | 3 | 1 | 2 | ||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 15 | 0 | 15 | 0 | 15 | 0 | 15 | ||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| АО "ПРИСТ" (RA.RU.312058) | 2 | 2 | 0 | 0 | 2 | 2 | 0 |
Стоимость поверки Источники напряжения и силы переменного тока эталонные (2558A)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
7150 | 5695 |
|
ФБУ Красноярский ЦСМ Красноярский край |
2481 | 5695 |
|
ФБУ УРАЛТЕСТ Свердловская область |
7454 | 5695 |
Программное обеспечение
Программное обеспечение источников встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений. Идентификационные данные программного обеспечения источников представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения источников напряжения и
силы переменного тока эталонные 2558A
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
B8506XA |
|
Номер версии ПО |
1.04 и выше |
|
Цифровой идентификатор ПО |
3A3D |
|
Другие идентификационные данные |
- |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений
по Р 50.2.077 - 2014 соответствует уровню «высокий».
Знак утверждения типа
Знак утверждения типананосится в виде наклейки на заднюю панель корпуса источника в соответствии с рисунком 1, а также типографским методом на титульные листы эксплуатационной документации.
|
Лист № 4 Всего листов 5 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
ГОСТ 32144-2013. Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения Техническая документация фирмы-изготовителя
Основные средства поверки: - мультиметр 3458A, изготовитель «Agilent Technologies». Регистрационный № 25900-03. - частотомер электронно-счетный 51131 A изготовитель «Agilent Technologies». Регистрационный № 26211-03. - шунты переменного тока Fluke A40B. Регистрационный № 51518-12. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью. Знак поверки наносится на корпус источников в соответствии с рисунком 1 или на свидетельство о поверке. Источники являются стационарными прецизионными средствами измерений. Принцип действия источников заключается в воспроизведении эталонных значений электрических величин - напряжения и силы переменного тока, формируемых с помощью цифро-аналогового преобразователя и высокостабильного опорного генератора уровней напряжения. Уровень сигнала устанавливается с высокой точностью за счет измерений выходного сигнала аналогоцифровым преобразователем и организации обратной связи между источником и регулирующей схемой сравнения. На передней панели источника расположены органы управления, многофункциональная система индикации режимов работы и результатов измерений, а также разъёмы для подключения измерительных приборов. На задней панели источника расположены разъемы сетевого питания и интерфейсы цифровой связи. Изготовитель, используя специальную наклейку, осуществляет пломбирование источников от несанкционированного доступа. Фотографии источника представлены на рисунке 1. Рисунок 1 - Внешний вид источников напряжения и силы переменного тока эталонных 2558A Стрелкой показано место нанесения знаков утверждения типа и поверки, на увеличенной вставке - способ пломбирования с помощью наклейки на задней панели. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
В комплект поставки входят: | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
источник |
- 1 шт.; | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
руководство по эксплуатации |
- 1 экз.; | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
методика поверки |
- 1 экз.; | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
комплект измерительных проводов и переходников |
- 1 комплект. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Основные метрологические и технические характеристики источников приведены в таблицах 2 - 4.
Таблица 2 - Воспроизведение напряжения переменного тока
|
Номинальный предел воспроизводимых напряжений, В |
Пределы допускаемой основной погрешности воспроизведения напряжений, В (при температуре окружающего воздуха (23±3) °С) | ||
|
Фиксированная частота 50 или 60 Гц |
Частота от 40 до 400 Гц включ. |
Частота св. 400 Гц до 1 кГц | |
|
Воспроизведение в диапазоне от 1 % до 10 % включ. от номинального предела воспроизводимых значений напряжений | |||
|
0,1 |
±0,14-10’3-N |
±0,16-10’3-N |
±0,31-10’3-N |
|
1 | |||
|
10 | |||
|
100 | |||
|
300 | |||
|
1000 | |||
|
Воспроизведение в диапазоне св. 10 % до 120 % от номинального предела воспроизводимых значений напряжений | |||
|
0,1 |
±(0,4/U + 0,01>10-3 |
±(0,6-U + 0,01>10-3 |
±(1,1•U + 0,02)40-3 |
|
1 |
±(0,4-U + 0,1>10-3 |
±(0,6-U + 0,1>10-3 |
±(1,1-U + 0,2>10-3 |
|
10 |
±(0,4/U + 1>10-3 |
±(0,6/U + 1>10-3 |
±(1,1-U + 2>10-3 |
|
100 |
±(0,4/U + 10>10-3 |
±(0,6/U + 10>10-3 |
±(1,1-U + 20>10-3 |
|
300 |
±(0,4/U + 30>10-3 |
±(0,6/U + 30>10-3 |
±(1,1-U + 60>10-3 |
|
1000 |
±(0,4-U + 100>10-3 |
±(0,6/U + 100>10-3 |
±(1,1 •U + 200)40-3 |
|
U - воспроизводимое значение напряжения, В; N- номинальный предел воспроизводимых напряжений, В | |||
Таблица 3 - Воспроизведение силы переменного тока
|
Номинальный предел воспроизводимых значений силы тока, А |
Пределы допускаемой основной погрешности вос А (при температуре окружающего воздуха (23±3) |
произведения силы тока, °С) | |
|
Фиксированная частота 50 или 60 Гц |
Частота от 40 до 400 Гц включ. |
Частота св. 400 Гц до 1 кГц | |
|
Воспроизведение в диапазоне от 1 % до 10 % включ. от номинального предела воспроизводимых значений силы тока | |||
|
0,1 |
±0,155-10’3-N |
±0,175-10’3-N |
±0,33540’3/N |
|
1 | |||
|
10 | |||
|
50 | |||
|
Воспроизведение в диапазоне св. 10 % до 120 % от номинального предела воспроизводимых значений силы тока | |||
|
0,1 |
±(0,55-I + 0,01)40-3 |
±(0,75-I + 0,01)40-3 |
±(1,35-I + 0,02)40-3 |
|
1 |
±(0,55-I + 0,1)40’3 |
±(0,75-I + 0,1)40’3 |
±(1,35-I + 0,2)40-3 |
|
10 |
±(0,55-I + 1)40-3 |
±(0,75-I + 1)40-3 |
±(1,35-I + 2)40-3 |
|
50 |
±(0,55-I + 5>10-3 |
±(0,75-I + 5>10-3 |
±(1,35-I + 10)40-3 |
|
I - воспроизводимое значение силы тока, А N - номинальный предел воспроизводимых значений силы тока, А При воспроизведении значений напряжения и силы тока допускаемая относительная погрешность воспроизведения частоты составляет ±0,01 %. | |||
Таблица 4 - Основные технические характеристики
|
Нормальные условия эксплуатации:
|
23±3 От 20 до 80 |
|
Рабочие условия эксплуатации:
|
От 5 до 40 От 20 до 80 |
|
Г абаритные размеры (длина х высота х глубина), мм |
426 х 132 х 400 |
|
Масса, кг |
20 |
|
Максимальная потребляемая мощность, В^А |
200 |
|
Напряжение питания, В номинально: допускается: |
От 100 до 120 или от 200 до 240 От 90 до 132 или от180 до 264 |
|
Частота питающего напряжения, Гц номинально: допускается: |
50 или 60 От 48 до 63 |
|
В пределах рабочего диапазона для температур менее +20 °С и более +26 °С температурный коэффициент составляет:
| |
