Номер по Госреестру СИ: 66921-17
66921-17 Источники напряжения и силы постоянного тока эталонные
(2560A)
Назначение средства измерений:
Источники напряжения и силы постоянного тока эталонные 2560A (далее - источники) предназначены для воспроизведения эталонных значений напряжения и силы постоянного тока, электрического сопротивления, а также для воспроизведения(имитации) выходных сигналов датчиков температуры - термопар и термосопротивлений.
Внешний вид.
Источники напряжения и силы постоянного тока эталонные
Рисунок № 1
Внешний вид.
Источники напряжения и силы постоянного тока эталонные
Рисунок № 2
Общие сведения
Дата публикации -
Срок свидетельства - 09.03.2027
Номер записи -
ID в реестре СИ - 380822
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет модификации, 2560A,
Производитель
Изготовитель - Фирма "Yokogawa Test & Measurement Corporation"
Страна - ЯПОНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
В представленном отчете задача подсчета объема пака СИ сводится к вычислению количества записей в реестре поверок ФГИС АРШИН с уникальным сочетанием заводского номера СИ и типа СИ в периоде 12 лет, начиная с 2010г. Мы предполагаем, что сочетание серийного номера СИ и типа СИ является уникальным для каждого конкретного образца СИ и будет повторяться исключительно при периодических и внеочередных поверках.
На графике столбчатая диаграмма показывает количество новых СИ, зафиксированных за каждый рассматриваемый год, а график, отображенный в виде линии показывает накопленный объем (коммуляту), т.е. объем парка СИ. График имеет возможность масштабирования и экспорта данных в Exсel.
Бесплатный
Статистика
Кол-во поверок - 30
Выдано извещений - 0
Кол-во периодических поверок - 26
Кол-во средств измерений - 6
Кол-во владельцев - 10
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№471 от 2017.03.09 Об утверждении типов средств измерений
№278 от 2022.02.04 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (44)
Наличие аналогов СИ: Источники напряжения и силы постоянного тока эталонные (2560A)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Yokogawa Test & Measurement Corporation"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
53468-13 |
Калибраторы электрических сигналов, СА11Е, СА12Е, СА51, СА71, СА150, СА450 Фирма "Yokogawa Test & Measurement Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
58400-14 24.07.2024 |
Калибраторы давления, CA700 Фирма "Yokogawa Test & Measurement Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
60322-15 07.02.2025 |
Осциллографы-регистраторы со сменными модулями, DL850, DL850V, DL850E, DL850EV (осциллографы) 701250, 701251, 701255, 701260, 701261, 701262, 701265, 701267, 701275, 701280, 701281, 720210, 720220, 720221, 720230, 720240, 720241 (модули) Фирма "Yokogawa Test & Measurement Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
61830-15 02.10.2025 |
Мультиметры цифровые, TY500, TY700 Фирма "Yokogawa Test & Measurement Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
65874-16 07.12.2026 |
Измерители мощности цифровые, WT310E, WT310EH, WT332E, WT333E Фирма "Yokogawa Test & Measurement Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
66560-17 03.02.2027 |
Источники напряжения и силы переменного тока эталонные, 2558A Фирма "Yokogawa Test & Measurement Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
66821-17 27.02.2027 |
Калибраторы цифровые, СА300 Фирма "Yokogawa Test & Measurement Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
66921-17 09.03.2027 |
Источники напряжения и силы постоянного тока эталонные, 2560A Фирма "Yokogawa Test & Measurement Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
66922-17 09.03.2027 |
Источники напряжения и силы постоянного тока эталонные, 2553A Фирма "Yokogawa Test & Measurement Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
70950-18 23.04.2028 |
Осциллографы-регистраторы, серии DL Фирма "Yokogawa Test & Measurement Corporation" (ЯПОНИЯ ) |
ОТ МП |
2 года |
|
72213-18 24.08.2024 |
Манометры цифровые, MT Фирма "Yokogawa Test & Measurement Corporation" (ЯПОНИЯ ) |
ОТ МП |
2 года |
|
74062-19 20.02.2024 |
Рефлектометры оптические, AQ1000 Фирма "Yokogawa Test & Measurement Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
63126-16 17.02.2026 |
Рефлектометры оптические, AQ7280 Фирма "Yokogawa Test & Measurement Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
75197-19 03.06.2024 |
Анализаторы спектра оптические, AQ6370 Фирма "Yokogawa Test & Measurement Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
43572-10 17.03.2025 |
Клещи токоизмерительные, CL, мод. CL155, CL235 Фирма "Yokogawa Test & Measurement Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
43571-10 17.03.2025 |
Клещи токоизмерительные, CL, мод. CL130, CL135, CL150, CL250, CL255 Фирма "Yokogawa Test & Measurement Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
43562-15 27.04.2025 |
Магазины электрического сопротивления, 2700 мод. 279301, 279303, 278610, 278620 Фирма "Yokogawa Test & Measurement Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
80784-20 31.12.2025 |
Рефлектометры оптические, AQ1210 Фирма "Yokogawa Test & Measurement Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).
В качестве исходных данных берутся поверки организации-поверителя за последние пол года. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.
Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.
Кто поверяет Источники напряжения и силы постоянного тока эталонные (2560A)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 13 | 0 | 13 | 0 | 13 | 0 | 13 | ||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 11 | 0 | 11 | 0 | 11 | 0 | 11 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 2 | 1 | 0 | 0 | 1 | 1 | 0 | ||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| АО "ПРИСТ" (RA.RU.312058) | 2 | 2 | 0 | 0 | 2 | 2 | 0 |
Стоимость поверки Источники напряжения и силы постоянного тока эталонные (2560A)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
4000 | 6201 |
|
ФБУ НИЦ ПМ-Ростест Москва |
7150 | 6201 |
|
ФБУ УРАЛТЕСТ Свердловская область |
7454 | 6201 |
Программное обеспечение
Программное обеспечение источников встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений. Идентификационные данные программного обеспечения источников представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения источников напряжения
и силы постоянного тока эталонного 2560A
|
Идентификационные данные(признаки) |
Значение |
|
Идентификационное наименование ПО |
B8508XA |
|
Номер версии ПО |
1.02 и выше |
|
Цифровой идентификатор ПО |
AB7B |
|
Другие идентификационные данные |
- |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений по Р 50.2.077 - 2014 соответствует уровню «высокий».
Знак утверждения типа
Знак утверждения типананосится в виде наклейки на боковую панель корпуса источника в соответствии с рисунком 1, а также типографским методом на титульные листы эксплуатационной документации.
Сведения о методиках измерений
Сведения о методиках(методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к источникам напряжения и силы постоянного тока эталонным 2560A
ГОСТ 32144-2013. Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения.
Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу МП 209-17-2017 «Источники напряжения и силы постоянного тока эталонные 2560A. Методика поверки», утвержденному ФГУП «ВНИИМС» 17.01.2017 г.
Основные средства поверки:
-
- мультиметр 3458A, изготовитель «Agilent Technologies». Регистрационный № 25900-03.
-
- катушки электрического сопротивления Р310. Регистрационный № 1162-58.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус источников в соответствии с рисунком 1 или на свидетельство о поверке.
Изготовитель
, используя специальную наклейку, осуществляет пломбирование источников от несанкционированного доступа. Фотографии источника представлены на рисунках 1 и 2.

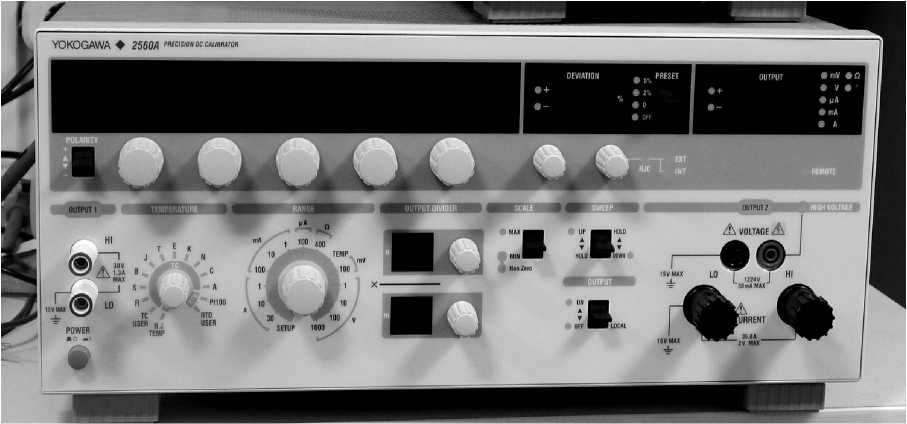

Рисунок 1 - Внешний вид источников напряжения и силы постоянного тока эталонных 2560A

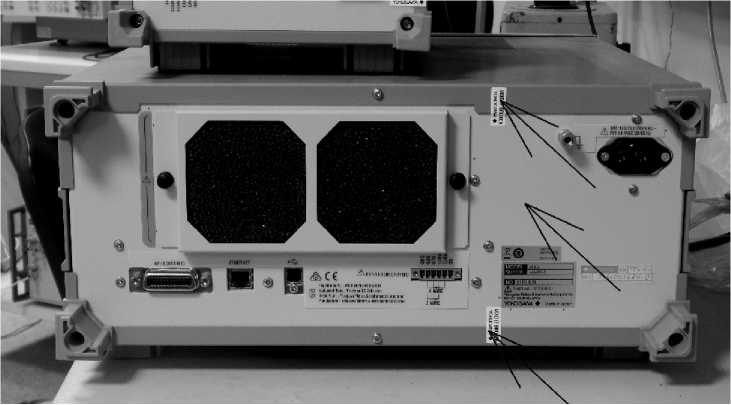

Рисунок 2 - Источник напряжения и силы постоянного тока эталонный 2560A, вид сзадиСтрелками показаны места нанесения знаков утверждения типа и поверки, а также специальные наклейки для опломбирования.
Программное обеспечение Программное обеспечение источников встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений. Идентификационные данные программного обеспечения источников представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения источников напряжения
и силы постоянного тока эталонного 2560A
|
Идентификационные данные(признаки) |
Значение |
|
Идентификационное наименование ПО |
B8508XA |
|
Номер версии ПО |
1.02 и выше |
|
Цифровой идентификатор ПО |
AB7B |
|
Другие идентификационные данные |
- |
Метрологические и технические характеристики Основные метрологические и технические характеристики источников приведены в таблицах 2 - 9.
Таблица 2 - Воспроизведение напряжения постоянного тока
|
Номинальный предел воспроизводимых напряжений, В, (в скобках - фактический диапазон воспроизводимых напряжений, В) |
Пределы допускаемой основной абсолютной погрешности воспроизведения напряжений, В, при температуре окружающего воздуха(23±3) °С |
Температурный коэффициент, В/°С, для температур от 5 до 20 °С и от 26 до 40 °С |
|
0,1 (от -0,1224 до +0,1224) |
±(6^U+0,4)40-5 |
(0,5^U+0,03)40-5 |
|
1 (от -1,224 до +1,224) |
±(5,5^U+1,5)40-5 |
(0,3^U+0,1>10-5 |
|
10 (от -12,24 до +12,24) |
±(5,5/U+15)40-5 |
(0,3^U+1)40-5 |
|
Номинальный предел воспроизводимых напряжений, В, (в скобках - фактический диапазон воспроизводимых напряжений, В) |
Пределы допускаемой основной абсолютной погрешности воспроизведения напряжений, В, при температуре окружающего воздуха(23±3) °С |
Температурный коэффициент, В/°С, для температур от 5 до 20 °С и от 26 до 40 °С |
|
100 (от -122,4 до +122,4) |
±(5,5/U+150)^10-5 |
(0,3/U+10)40-5 |
|
1000 (от -1224 до +1224) |
±(5,5^U+1500)40-5* |
(0,3/U+100)40-5 |
|
U - воспроизводимое значение напряжения, В; * - при воспроизведении напряжений с абсолютным значением более 100 В допускаемая погрешность увеличивается на 12-U-K-10’6 , где K - безразмерный коэффициент, численно равный U/1000. | ||
|
Номинальный предел воспроизводимых значений силы тока, А, (в скобках - фактический диапазон воспроизводимых значений силы тока, А) |
Пределы допускаемой основной абсолютной погрешности воспроизведения силы тока, А, при температуре окружающего воздуха (23±3) °С |
Температурный коэффициент, А/°С, для температур от 5 до 20 °С и от 26 до 40 °С |
|
0,0001 (от -0,0001224 до +0,0001224) |
±(15^I+0,002>10-5 |
(I+0,00005)40-5 |
|
0,001 (от -0,001224 до +0,001224) |
±(7-I+ 0,003>10-5 |
(0,3^I+0,00015)40-5 |
|
0,01 (от -0,01224 до +0,01224 ) |
±(7^I+0,03>10-5 |
(0,5^I+0,0015)40-5 |
|
0,1 (от -0,1224 до +0,1224) |
±(9^I+0,3>10-5 |
(I+0,015>10-5 |
|
1 (от -1,224 до +1,224) |
±(35^I+7>10-5 |
(1,5^I+0,6>10-5 |
|
10 (от -12,24 до +12,24) |
±(38^I+120>10-5 |
(3^I+6>10-5 |
|
30 (от 0 до 36,72) |
±(54^I+180>10-5 |
(3^I+30>10-5 |
|
I - воспроизводимое значение силы тока, А | ||
|
Диапазон воспроизводимых значений, Ом |
Пределы допускаемой основной абсолютной погрешности воспроизведения сопротивления, Ом, при температуре окружающего воздуха(23 ±3) °С |
Температурный коэффициент, Ом/°С, для температур от 5 до 20 °С и от 26 до 40 °С |
|
От 1 до 400 |
±(7540-6<R+0,005) |
0,002 |
|
R - воспроизводимое значение сопротивления, Ом | ||
Pt 100, при температуре окружающего воздуха (23±3) °С, без учета погрешности термосопротивлений
|
Диапазон воспроизводимых значений, °С |
Пределы допускаемой основной абсолютной погрешности воспроизведения выходных сигналов термосопротивлений, °С |
Температурный коэффициент, °С /°С, для температур от 5 до 20 °С и от 26 до 40 °С |
|
От -200 до +850 |
± 0,12 |
0,006 |
|
Тип термопары |
Температура, °С |
Пределы допускаемой основной абсолютной погрешности воспроизведения выходных сигналов термопар, °С |
|
R |
-50 |
±1,10 |
|
0 |
±0,80 | |
|
100 |
±0,55 | |
|
600 |
±0,40 | |
|
1600 |
±0,40 | |
|
1768 |
±0,45 | |
|
S |
-50 |
±1,03 |
|
0 |
±0,75 | |
|
100 |
±0,56 | |
|
400 |
±0,47 | |
|
1600 |
±0,44 | |
|
1768 |
±0,51 | |
|
B |
400 |
±1,00 |
|
600 |
±0,70 | |
|
1000 |
±0,50 | |
|
1200 |
±0,44 | |
|
1820 |
±0,44 | |
|
J |
-210 |
±0,25 |
|
- 100 |
±0,11 | |
|
0 |
±0,08 | |
|
1200 |
±0,15 | |
|
T |
-250 |
±0,72 |
|
-200 |
±0,29 | |
|
-100 |
±0,16 | |
|
100 |
±0,10 | |
|
400 |
±0,09 | |
|
E |
-250 |
±0,50 |
|
-200 |
±0,20 | |
|
-100 |
±0,10 | |
|
0 |
±0,07 | |
|
1000 |
±0,12 | |
|
К |
-250 |
±0,94 |
|
-200 |
±0,30 | |
|
-100 |
±0,15 | |
|
0 |
±0,11 | |
|
800 |
±0,15 | |
|
1300 |
±0,21 | |
|
N |
-240 |
1,00 |
|
-200 |
±0,44 | |
|
-100 |
±0,21 | |
|
0 |
±0,16 | |
|
800 |
±0,15 | |
|
1300 |
±0,20 |
|
Тип термопары |
Температура, °С |
Пределы допускаемой основной абсолютной погрешности воспроизведения выходных сигналов термопар, °С |
|
C |
0 |
±0,30 |
|
200 |
±0,26 | |
|
600 |
±0,25 | |
|
1000 |
±0,30 | |
|
2000 |
±0,51 | |
|
2315 |
±0,70 | |
|
A |
0 |
±0,34 |
|
100 |
±0,29 | |
|
600 |
±0,28 | |
|
1600 |
±0,47 | |
|
2500 |
±0,79 |
|
Номинальный предел воспроизводимых напряжений, В |
Уровень выходного шума, мкВ | |
|
От 0,1 до 10 Гц включ. |
Св. 10 Гц до 10 кГц | |
|
0,1 |
5 |
10 |
|
1 |
15 |
20 |
|
10 |
50 |
30 |
|
100 |
150 |
400 |
|
1000 |
1000 |
1000 |
|
Номинальный предел воспроизводимых значений силы тока, А |
Уровень выходного шума, мкА | |
|
От 0,1 до 10 Гц включ. |
Св. 10 Гц до 1 МГц | |
|
0,0001 |
0,1 |
0,2 |
|
0,001 |
0,5 |
0,5 |
|
0,01 |
1 |
1 |
|
0,1 |
5 |
10 |
|
1 |
100 |
100 |
|
10 |
1000 |
4000 |
|
30 |
1000 |
4000 |
Нормальные условия эксплуатации:
|
23±3 От 20 до 80 |
Рабочие условия эксплуатации:
|
От 5 до 40 От 20 до 80, от 20 до 70 при температуре выше 30 °С |
|
Габаритные размеры (длина х высота х глубина), мм |
426 х 177 х 400 |
|
Масса, кг |
13 |
|
Максимальная потребляемая мощность, В • А |
200 |
|
Напряжение питания, В номинально: допускается: |
От 100 до 120 или от 200 до 240 От 90 до 132 или от 180 до 264 |
|
Частота питающего напряжения, Гц | |
|
номинально: |
50 или 60 |
|
допускается: |
От 48 до 63 |
Комплектность средства измерений
В комплект поставки входят: источник - 1 шт.;
руководство по эксплуатации - 1 экз.;
методика поверки - 1 экз.;
комплект измерительных проводов и переходников - 1 комплект.
Поверка
осуществляется по документу МП 209-17-2017 «Источники напряжения и силы постоянного тока эталонные 2560A. Методика поверки», утвержденному ФГУП «ВНИИМС» 17.01.2017 г.
Основные средства поверки:
-
- мультиметр 3458A, изготовитель «Agilent Technologies». Регистрационный № 25900-03.
-
- катушки электрического сопротивления Р310. Регистрационный № 1162-58.
Знак поверки наносится на корпус источников в соответствии с рисунком 1 или на свидетельство о поверке.
Сведения о методиках(методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к источникам напряжения и силы постоянного тока эталонным 2560A
ГОСТ 32144-2013. Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения.
Техническая документация фирмы-изготовителя.
Yokogawa Test & Measurement Corporation, Япония Адрес: 2-9-32 Nakacho, Musashino-shi, Tokyo 180-8750, Japan
Заявитель
Общество с ограниченной ответственностью «Иокогава Электрик СНГ» (ООО «Иокогава Электрик СНГ»)
ИНН 7703152232 Адрес: 129090, г. Москва, Грохольский пер., д. 13, стр. 2 Телефон: +7 (495) 737-78-68; Факс: +7 (495) 737-78-69
E-mail: info@ru.yokogawa.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77; Факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Источники являются стационарными прецизионными средствами измерений. Принцип действия источников заключается в воспроизведении эталонных значений электрических величин - напряжения и силы переменного тока, а также электрического сопротивления. Выходные сигналы формируются с помощью цифро-аналогового преобразователя и высокостабильного опорного генератора уровней напряжения. Уровень сигнала устанавливается с высокой точностью за счет измерений выходного сигнала аналого-цифровым преобразователем и организации обратной связи между источником и регулирующей схемой сравнения.
На передней панели источника расположены органы управления, а также многофункциональная система индикации режимов работы и результатов измерений и выходные разъёмы для подключения измерительных приборов. На задней панели источника расположены разъемы для подачи питания и интерфейсы цифровой связи.
Изготовитель, используя специальную наклейку, осуществляет пломбирование источников от несанкционированного доступа. Фотографии источника представлены на рисунках 1 и 2.
Рисунок 1 - Внешний вид источников напряжения и силы постоянного тока эталонных 2560A
Рисунок 2 - Источник напряжения и силы постоянного тока эталонный 2560A, вид сзади
Стрелками показаны места нанесения знаков утверждения типа и поверки, а также специальные наклейки для опломбирования.
В комплект поставки входят: источник - 1 шт.;
руководство по эксплуатации - 1 экз.;
методика поверки - 1 экз.;
комплект измерительных проводов и переходников - 1 комплект.
Основные метрологические и технические характеристики источников приведены в таблицах 2 - 9.
Таблица 2 - Воспроизведение напряжения постоянного тока
|
Номинальный предел воспроизводимых напряжений, В, (в скобках - фактический диапазон воспроизводимых напряжений, В) |
Пределы допускаемой основной абсолютной погрешности воспроизведения напряжений, В, при температуре окружающего воздуха(23±3) °С |
Температурный коэффициент, В/°С, для температур от 5 до 20 °С и от 26 до 40 °С |
|
0,1 (от -0,1224 до +0,1224) |
±(6^U+0,4)40-5 |
(0,5^U+0,03)40-5 |
|
1 (от -1,224 до +1,224) |
±(5,5^U+1,5)40-5 |
(0,3^U+0,1>10-5 |
|
10 (от -12,24 до +12,24) |
±(5,5/U+15)40-5 |
(0,3^U+1)40-5 |
|
Номинальный предел воспроизводимых напряжений, В, (в скобках - фактический диапазон воспроизводимых напряжений, В) |
Пределы допускаемой основной абсолютной погрешности воспроизведения напряжений, В, при температуре окружающего воздуха(23±3) °С |
Температурный коэффициент, В/°С, для температур от 5 до 20 °С и от 26 до 40 °С |
|
100 (от -122,4 до +122,4) |
±(5,5/U+150)^10-5 |
(0,3/U+10)40-5 |
|
1000 (от -1224 до +1224) |
±(5,5^U+1500)40-5* |
(0,3/U+100)40-5 |
|
U - воспроизводимое значение напряжения, В; * - при воспроизведении напряжений с абсолютным значением более 100 В допускаемая погрешность увеличивается на 12-U-K-10’6 , где K - безразмерный коэффициент, численно равный U/1000. | ||
Таблица 3 - Воспроизведение силы постоянного тока
|
Номинальный предел воспроизводимых значений силы тока, А, (в скобках - фактический диапазон воспроизводимых значений силы тока, А) |
Пределы допускаемой основной абсолютной погрешности воспроизведения силы тока, А, при температуре окружающего воздуха (23±3) °С |
Температурный коэффициент, А/°С, для температур от 5 до 20 °С и от 26 до 40 °С |
|
0,0001 (от -0,0001224 до +0,0001224) |
±(15^I+0,002>10-5 |
(I+0,00005)40-5 |
|
0,001 (от -0,001224 до +0,001224) |
±(7-I+ 0,003>10-5 |
(0,3^I+0,00015)40-5 |
|
0,01 (от -0,01224 до +0,01224 ) |
±(7^I+0,03>10-5 |
(0,5^I+0,0015)40-5 |
|
0,1 (от -0,1224 до +0,1224) |
±(9^I+0,3>10-5 |
(I+0,015>10-5 |
|
1 (от -1,224 до +1,224) |
±(35^I+7>10-5 |
(1,5^I+0,6>10-5 |
|
10 (от -12,24 до +12,24) |
±(38^I+120>10-5 |
(3^I+6>10-5 |
|
30 (от 0 до 36,72) |
±(54^I+180>10-5 |
(3^I+30>10-5 |
|
I - воспроизводимое значение силы тока, А | ||
Таблица 4 - Воспроизведение электрического сопротивления
|
Диапазон воспроизводимых значений, Ом |
Пределы допускаемой основной абсолютной погрешности воспроизведения сопротивления, Ом, при температуре окружающего воздуха(23 ±3) °С |
Температурный коэффициент, Ом/°С, для температур от 5 до 20 °С и от 26 до 40 °С |
|
От 1 до 400 |
±(7540-6<R+0,005) |
0,002 |
|
R - воспроизводимое значение сопротивления, Ом | ||
Таблица 5 - Воспроизведение(имитация) выходных сигналов платиновых термосопротивлений
Pt 100, при температуре окружающего воздуха (23±3) °С, без учета погрешности термосопротивлений
|
Диапазон воспроизводимых значений, °С |
Пределы допускаемой основной абсолютной погрешности воспроизведения выходных сигналов термосопротивлений, °С |
Температурный коэффициент, °С /°С, для температур от 5 до 20 °С и от 26 до 40 °С |
|
От -200 до +850 |
± 0,12 |
0,006 |
Таблица 6 - Воспроизведение(имитация) выходных сигналов термопар(при температуре окружающего воздуха(23±3) °С, без учета погрешности термопар)
|
Тип термопары |
Температура, °С |
Пределы допускаемой основной абсолютной погрешности воспроизведения выходных сигналов термопар, °С |
|
R |
-50 |
±1,10 |
|
0 |
±0,80 | |
|
100 |
±0,55 | |
|
600 |
±0,40 | |
|
1600 |
±0,40 | |
|
1768 |
±0,45 | |
|
S |
-50 |
±1,03 |
|
0 |
±0,75 | |
|
100 |
±0,56 | |
|
400 |
±0,47 | |
|
1600 |
±0,44 | |
|
1768 |
±0,51 | |
|
B |
400 |
±1,00 |
|
600 |
±0,70 | |
|
1000 |
±0,50 | |
|
1200 |
±0,44 | |
|
1820 |
±0,44 | |
|
J |
-210 |
±0,25 |
|
- 100 |
±0,11 | |
|
0 |
±0,08 | |
|
1200 |
±0,15 | |
|
T |
-250 |
±0,72 |
|
-200 |
±0,29 | |
|
-100 |
±0,16 | |
|
100 |
±0,10 | |
|
400 |
±0,09 | |
|
E |
-250 |
±0,50 |
|
-200 |
±0,20 | |
|
-100 |
±0,10 | |
|
0 |
±0,07 | |
|
1000 |
±0,12 | |
|
К |
-250 |
±0,94 |
|
-200 |
±0,30 | |
|
-100 |
±0,15 | |
|
0 |
±0,11 | |
|
800 |
±0,15 | |
|
1300 |
±0,21 | |
|
N |
-240 |
1,00 |
|
-200 |
±0,44 | |
|
-100 |
±0,21 | |
|
0 |
±0,16 | |
|
800 |
±0,15 | |
|
1300 |
±0,20 |
П Продолжение таблицы 6
|
Тип термопары |
Температура, °С |
Пределы допускаемой основной абсолютной погрешности воспроизведения выходных сигналов термопар, °С |
|
C |
0 |
±0,30 |
|
200 |
±0,26 | |
|
600 |
±0,25 | |
|
1000 |
±0,30 | |
|
2000 |
±0,51 | |
|
2315 |
±0,70 | |
|
A |
0 |
±0,34 |
|
100 |
±0,29 | |
|
600 |
±0,28 | |
|
1600 |
±0,47 | |
|
2500 |
±0,79 |
Таблица 7 - Пределы максимально допускаемого уровня шума при воспроизведении напряжения постоянного тока
|
Номинальный предел воспроизводимых напряжений, В |
Уровень выходного шума, мкВ | |
|
От 0,1 до 10 Гц включ. |
Св. 10 Гц до 10 кГц | |
|
0,1 |
5 |
10 |
|
1 |
15 |
20 |
|
10 |
50 |
30 |
|
100 |
150 |
400 |
|
1000 |
1000 |
1000 |
Таблица 8 - Пределы максимально допускаемого уровня шума при воспроизведении значений силы постоянного тока
|
Номинальный предел воспроизводимых значений силы тока, А |
Уровень выходного шума, мкА | |
|
От 0,1 до 10 Гц включ. |
Св. 10 Гц до 1 МГц | |
|
0,0001 |
0,1 |
0,2 |
|
0,001 |
0,5 |
0,5 |
|
0,01 |
1 |
1 |
|
0,1 |
5 |
10 |
|
1 |
100 |
100 |
|
10 |
1000 |
4000 |
|
30 |
1000 |
4000 |
Таблица 9 - Основные технические характеристики
|
Нормальные условия эксплуатации:
|
23±3 От 20 до 80 |
|
Рабочие условия эксплуатации:
|
От 5 до 40 От 20 до 80, от 20 до 70 при температуре выше 30 °С |
|
Габаритные размеры (длина х высота х глубина), мм |
426 х 177 х 400 |
|
Масса, кг |
13 |
|
Максимальная потребляемая мощность, В • А |
200 |
Продолжение таблицы 9
|
Напряжение питания, В номинально: допускается: |
От 100 до 120 или от 200 до 240 От 90 до 132 или от 180 до 264 |
|
Частота питающего напряжения, Гц | |
|
номинально: |
50 или 60 |
|
допускается: |
От 48 до 63 |
