Номер по Госреестру СИ: 68554-17
68554-17 Трансформаторы тока
(ТФКН)
Назначение средства измерений:
Трансформаторы тока ТФКН (далее - трансформаторы тока) изготовлены в период с 1970 г. по 1980 г., предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 или 60 Гц.

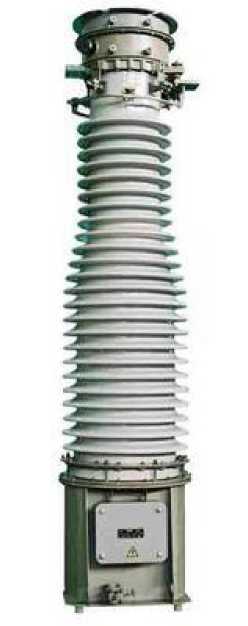

Внешний вид.
Трансформаторы тока
Рисунок № 1
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства -
Номер записи - 160220
ID в реестре СИ - 382620
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Модификации СИ
ТФКН-330, Без модификации,
Производитель
Изготовитель - Запорожский завод высоковольтной аппаратуры
Страна - УКРАИНА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
В данном отчете представлена детальная информация о межповерочных интервалах (МПИ) для группы СИ за выбранный год.
Процесс анализа начинается со строительства гистограмм МПИ для каждого типа СИ. Данные для гистограмм берутся из свидетельств о поверке, где указаны интервалы между поверками в днях. После построения гистограмм производится фильтрация данных путем усреднения интервалов для выделения наиболее популярных МПИ. Полученные усредненные данные используются для построения круговых и колончатых диаграмм, а также для заполнения таблицы. В таблице указывается количество поверок в шт. и %, а также усредненные значения МПИ в целых числах и процентах.
Отчет также содержит информацию о наименованиях и МПИ типов СИ, которые были поверены в выбранный период, и количестве выполненных по ним поверок. Эта информация может быть полезна для анализа популярности и использования различных типов СИ.
Кроме того, отчет включает статистику по количеству типов СИ, утвержденных в текущем году, и МПИ, присвоенных этим СИ. По каждому МПИ приводится статистика по количеству типов СИ и количеству поверок за все время существования ФГИС АРШИН. Эта информация может быть использована для оценки популярности новых типов СИ и их использования в будущем.
В целом, данный отчет представляет ценную информацию для профессионалов, работающих с СИ и интересующихся анализом межповерочных интервалов и их использования в различных областях промышленности.
Статистика
Кол-во поверок - 9
Выдано извещений - 0
Кол-во периодических поверок - 9
Кол-во средств измерений - 9
Кол-во владельцев - 2
Усредненный год выпуска СИ - 1970
МПИ по поверкам - 1460 дн.
Приказы РСТ, где упоминается данный тип СИ
№2655 от 2024.11.05 ПРИКАЗ_Об утверждении типов средств измерений (16)
№1898 от 2017.09.07 Об утверждении типов средств измерений
№777 от 2025.04.21 Об утверждении типов средств измерений (21)
Наличие аналогов СИ: Трансформаторы тока (ТФКН)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Запорожский завод высоковольтной аппаратуры
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
12491-90 |
Трансформаторы напряжения, ЗНОГ-М-110, ЗНОГ-М-220 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
4 года | |
|
2793-71 01.09.1976 |
Трансформаторы тока измерительные, ТФЗМ-110Б-IIIУ1, ТФЗМ-110Б-IХЛ1, ТФЗМ-110Б-IIIХЛ1, ТФЗМ-110Б-1У1 (ТФНД-110М, ТФНД-110-II) Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
4 года | |
|
65291-16 |
Трансформаторы тока, ТФНД-220-IV Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ |
8 лет |
|
68554-17 |
Трансформаторы тока, ТФКН Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ |
4 года |
|
68570-17 |
Трансформаторы тока, ТВ Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ |
4 года |
|
68573-17 |
Трансформаторы тока, ТФНД-220 IV Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ |
4 года |
|
68574-17 |
Трансформаторы тока, ТФРМ Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ |
4 года |
|
68578-17 |
Трансформаторы тока, ТФЗМ-220Б-III Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ |
4 года |
|
68648-17 |
Трансформаторы тока, ТФНД-220 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ |
4 года |
|
69721-17 |
Трансформаторы тока, ТФЗМ 110Б Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ |
4 года |
|
71240-18 |
Трансформаторы тока, ТФКН-330 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
4 года |
|
71491-18 |
Трансформаторы тока, ТФНД-220-IV Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
4 года |
|
71584-18 |
Трансформаторы тока, ТФЗМ 110Б-IIIУ1 и ТФЗМ 110Б-IIУ1 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
4 года |
|
71780-18 |
Трансформаторы напряжения, НКФ-110 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
4 года |
|
71785-18 |
Трансформаторы тока, ТФНКД-500 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
4 года |
|
71955-18 |
Трансформаторы тока, ТФНД Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
4 года |
|
73519-18 |
Трансформаторы напряжения, НКФ-220-58У1 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
4 года |
|
73509-18 |
Трансформаторы напряжения, НКФ-110-57 У1 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
4 года |
|
73059-18 |
Трансформаторы напряжения, НКФ-220-58У1 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
4 года |
|
73056-18 |
Трансформаторы тока, ТФЗМ 500Б-IXЛ1 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
4 года |
|
74133-19 |
Трансформаторы напряжения, НКФ-330-73У1 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
4 года |
|
74031-19 |
Трансформаторы напряжения, НКФ-220-58 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
4 года |
|
74868-19 |
Трансформаторы напряжения, НКФ-330-73У1 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
4 года |
|
75136-19 |
Трансформаторы напряжения, НКФ-220-58 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
4 года |
|
74031-19 |
Трансформаторы напряжения, НКФ-220-58 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
4 года |
|
75878-19 |
Трансформаторы напряжения, НКФ-110-57 У1 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
4 года |
|
75797-19 |
Трансформаторы напряжения, НКФ-110-57У1 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
4 года |
|
76303-19 |
Трансформаторы тока, ТФНД-220-IV Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
4 года |
|
76302-19 |
Трансформаторы тока, ТФНД-220-IV Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
4 года |
|
76103-19 |
Трансформаторы напряжения, НКФ-220-58ХЛ1 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
4 года |
|
76770-19 |
Трансформаторы напряжения, НКФ-110-57У1 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
4 года |
|
77922-20 |
Трансформаторы напряжения, НКФ-220-58 У1, НКФ-220-58 ХЛ1 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
4 года |
|
77987-20 |
Трансформаторы напряжения, НКФ-330-73У1 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
4 года |
|
78217-20 |
Трансформаторы напряжения, НКФ-220-58У1 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
4 года |
|
82163-21 |
Трансформаторы напряжения, НКФ-110-57 У1 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
8 лет |
|
82162-21 |
Трансформаторы напряжения, НКФ-220-58 У1 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
8 лет |
|
83460-21 |
Трансформаторы тока, ТФЗМ 35Б-I Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
8 лет |
|
97134-25 |
Трансформаторы напряжения, НКФ-330-73У1 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ |
4 года |
Отчет в табличной и графической формах показывает частоту назначения МПИ конкретного, выбранного из списка, типа СИ. К выбру доступны только типы СИ, имеющие загруженные поверки в ФГИС АРШИН.
Значение МПИ (в днях и годах) берется как разница между датой окончания поерки и датой ее проведения.
Кто поверяет Трансформаторы тока (ТФКН)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 3 | 0 | 3 | 0 | 3 | 0 | 3 |
Стоимость поверки Трансформаторы тока (ТФКН)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ООО "ПРОМЭНЕРГОСТАНДАРТ" Краснодарский край |
980 | 980 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к трансформаторам тока ТФКН ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
Поверка
Поверкаосуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки». Основные средства поверки:
-
- трансформаторы тока измерительные лабораторные ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
-
- приборы сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
-
- магазины нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Изготовитель
Запорожский завод высоковольтной аппаратуры, Украина (изготовлены в период с 1970 г. по 1980 г.)
Адрес: Украина, 69069 , г. Запорожье, Днепропетровское шоссе, 13
Заявитель
Общество с ограниченной ответственностью «Инженерный центр«ЭНЕРГОАУДИТКОНТРОЛЬ» (ООО «ИЦ ЭАК»)
ИНН 7733157421
Адрес: 123007, г. Москва, ул. 1-ая Магистральная, д. 17/1, стр. 4
Телефон (факс): +7 (495) 620-08-38, +7 (495) 620-08-48
Web-сайт: www.ackye.ru
E-mail: eaudit@ackye.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект д.31
Телефон: +7(495)544-00-00, +7(499)129-19-11 Факс: +7(499)124-99-96
E-mail: info@rostest.ru
Принцип действия трансформаторов тока основан на законе электромагнитной индукции. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока выполнены в виде опорной конструкции. Выводы первичной обмотки расположены на верхней части трансформаторов. Выводы вторичной обмотки расположены на корпусе трансформатора и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи. В качестве первичной обмотки используется шина или кабель. Выводы вторичной обмотки расположены на корпусе трансформатора и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.
Общий вид трансформаторов тока приведен на рисунке 1.
Рисунок 1 - Общий вид трансформаторов тока
Программное обеспечение отсутствует.Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Модификация трансформатора |
ТФКН-330 |
ТФКН-330А-У1 |
|
Номинальное напряжение, кВ |
330 |
330 |
|
Наибольшее рабочее напряжение, кВ |
362 |
362 |
|
Заводской номер |
85, 87, 494, 505, 506, 1342, 1589, 1593, 1594, 1791 |
954, 959, 961 |
|
Номинальный первичный ток 11ном., А |
1000 |
1 |
|
Номинальный вторичный ток 12ном., А |
1 |
0,5 |
|
Класс точности обмоток для измерений и учета |
0,5 |
50 |
|
Номинальная вторичная нагрузка, В^А с коэффициентом мощности cos ф = 0,8 |
50 |
50 |
|
Номинальная частота £ном., Гц |
50 |
50 |
