Номер по Госреестру СИ: 73519-18
73519-18 Трансформаторы напряжения
(НКФ-220-58У1)
Назначение средства измерений:
Трансформаторы напряжения НКФ-220-58У1 (далее по тексту - трансформаторы напряжения) предназначены для применения в электрических цепях переменного тока промышленной частоты с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.

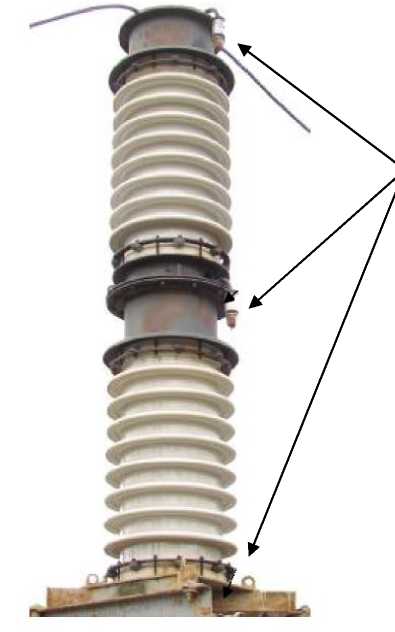

Внешний вид.
Трансформаторы напряжения
Рисунок № 1
Общие сведения
Дата публикации - 08.12.2021
Срок свидетельства -
Номер записи -
ID в реестре СИ - 529901
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
НКФ-220-58У1, Без модификации,
Производитель
Изготовитель - Запорожский завод высоковольтной аппаратуры
Страна - УКРАИНА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "Количество поверок средств измерений в ФГИС АРШИН по областям измерений" состоит из круговой и столбчатых диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок.
На круговой диаграмме показано распределение поверок средств измеренйи по следующим областямизмерений:
- БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ
- ВИБРО АКУСТИЧЕСКИЕ ИЗМЕРЕНИЯ
- ИЗМЕРЕНИЯ ВРЕМЕНИ И ЧАСТОТЫ
- ИЗМЕРЕНИЯ ГЕОМЕТРИЧЕСКИХ ВЕЛИЧИН
- ИЗМЕРЕНИЯ ДАВЛЕНИЯ, ВАКУУМНЫЕ ИЗМЕРЕНИЯ
- ИЗМЕРЕНИЯ МЕХАНИЧЕСКИХ ВЕЛИЧИН
- ИЗМЕРЕНИЯ ПАРАМЕТРОВ ПОТОКА, РАСХОДА, УРОВНЯ, ОБЪЕМА ВЕЩЕСТВ
- ИЗМЕРЕНИЯ ФИЗИКО-ХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ
- ИЗМЕРЕНИЯ ХАРАКТЕРИСТИК ИОНИЗИРУЮЩИХ ИЗЛУЧЕНИЙ И ЯДЕРНЫХ КОНСТАНТ
- ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН
- ИЗМЕРИТЕЛЬНЫЕ СИСТЕМЫ (ИС) И ЭЛЕМЕНТЫ ИС
- ОПТИЧЕСКИЕ И ОПТИКО-ФИЗИЧЕСКИЕ ИЗМЕРЕНИЯ
- РАДИОЭЛЕКТРОННЫЕ ИЗМЕРЕНИЯ
- СИ БИОАНАЛИЗА
- СИ В СИСТЕМАХ СВЯЗИ
- СИ ДЛЯ НАНОИНДУСТРИИ
- СИ МЕДИЦИНСКОГО НАЗНАЧЕНИЯ
- СИ НЕРАЗРУШАЮЩЕГО КОНТРОЛЯ
- СИ ПАРАМЕТРОВ СОСТОЯНИЯ ЗЕМЛИ
- СИ СЛУЖБ ЭКОЛОГИИ
- СИ ХАРАКТЕРИСТИК СРЕДСТВ ТРАНСПОРТА
- СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ
- ТЕПЛОФИЗИЧЕСКИЕ И ТЕМПЕРАТУРНЫЕ ИЗМЕРЕНИЯ
Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по областям измерений превышает объём поверок имеющихся в АРШИН. Это связано с тем, что некоторые типы СИ входят одновременно в несколько областей измерений.
Столбчатая диаграмма демонстрирует то же распределение поверок по областям измерений, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Статистика
Кол-во поверок - 21
Выдано извещений - 0
Кол-во периодических поверок - 18
Кол-во средств измерений - 12
Кол-во владельцев - 2
Усредненный год выпуска СИ - 1983
МПИ по поверкам - 1460 дн.
Приказы РСТ, где упоминается данный тип СИ
№2655 от 2018.12.14 Об утверждении типов средств измерений
Наличие аналогов СИ: Трансформаторы напряжения (НКФ-220-58У1)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Запорожский завод высоковольтной аппаратуры
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
12491-90 |
Трансформаторы напряжения, ЗНОГ-М-110, ЗНОГ-М-220 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
4 года | |
|
2793-71 01.09.1976 |
Трансформаторы тока измерительные, ТФЗМ-110Б-IIIУ1, ТФЗМ-110Б-IХЛ1, ТФЗМ-110Б-IIIХЛ1, ТФЗМ-110Б-1У1 (ТФНД-110М, ТФНД-110-II) Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
4 года | |
|
65291-16 |
Трансформаторы тока, ТФНД-220-IV Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ |
8 лет |
|
68554-17 |
Трансформаторы тока, ТФКН Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ |
4 года |
|
68570-17 |
Трансформаторы тока, ТВ Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ |
4 года |
|
68573-17 |
Трансформаторы тока, ТФНД-220 IV Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ |
4 года |
|
68574-17 |
Трансформаторы тока, ТФРМ Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ |
4 года |
|
68578-17 |
Трансформаторы тока, ТФЗМ-220Б-III Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ |
4 года |
|
68648-17 |
Трансформаторы тока, ТФНД-220 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ |
4 года |
|
69721-17 |
Трансформаторы тока, ТФЗМ 110Б Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ |
4 года |
|
71240-18 |
Трансформаторы тока, ТФКН-330 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
4 года |
|
71491-18 |
Трансформаторы тока, ТФНД-220-IV Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
4 года |
|
71584-18 |
Трансформаторы тока, ТФЗМ 110Б-IIIУ1 и ТФЗМ 110Б-IIУ1 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
4 года |
|
71780-18 |
Трансформаторы напряжения, НКФ-110 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
4 года |
|
71785-18 |
Трансформаторы тока, ТФНКД-500 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
4 года |
|
71955-18 |
Трансформаторы тока, ТФНД Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
4 года |
|
73519-18 |
Трансформаторы напряжения, НКФ-220-58У1 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
4 года |
|
73509-18 |
Трансформаторы напряжения, НКФ-110-57 У1 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
4 года |
|
73059-18 |
Трансформаторы напряжения, НКФ-220-58У1 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
4 года |
|
73056-18 |
Трансформаторы тока, ТФЗМ 500Б-IXЛ1 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
4 года |
|
74133-19 |
Трансформаторы напряжения, НКФ-330-73У1 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
4 года |
|
74031-19 |
Трансформаторы напряжения, НКФ-220-58 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
4 года |
|
74868-19 |
Трансформаторы напряжения, НКФ-330-73У1 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
4 года |
|
75136-19 |
Трансформаторы напряжения, НКФ-220-58 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
4 года |
|
74031-19 |
Трансформаторы напряжения, НКФ-220-58 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
4 года |
|
75878-19 |
Трансформаторы напряжения, НКФ-110-57 У1 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
4 года |
|
75797-19 |
Трансформаторы напряжения, НКФ-110-57У1 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
4 года |
|
76303-19 |
Трансформаторы тока, ТФНД-220-IV Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
4 года |
|
76302-19 |
Трансформаторы тока, ТФНД-220-IV Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
4 года |
|
76103-19 |
Трансформаторы напряжения, НКФ-220-58ХЛ1 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
4 года |
|
76770-19 |
Трансформаторы напряжения, НКФ-110-57У1 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
4 года |
|
77922-20 |
Трансформаторы напряжения, НКФ-220-58 У1, НКФ-220-58 ХЛ1 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
4 года |
|
77987-20 |
Трансформаторы напряжения, НКФ-330-73У1 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
4 года |
|
78217-20 |
Трансформаторы напряжения, НКФ-220-58У1 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
4 года |
|
82163-21 |
Трансформаторы напряжения, НКФ-110-57 У1 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
8 лет |
|
82162-21 |
Трансформаторы напряжения, НКФ-220-58 У1 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
8 лет |
|
83460-21 |
Трансформаторы тока, ТФЗМ 35Б-I Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
8 лет |
|
97134-25 |
Трансформаторы напряжения, НКФ-330-73У1 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ |
4 года |
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке cредств измерений биоанализа. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Кто поверяет Трансформаторы напряжения (НКФ-220-58У1)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 18 | 0 | 18 | 0 | 18 | 0 | 18 |
Стоимость поверки Трансформаторы напряжения (НКФ-220-58У1)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ООО "ПРОМЭНЕРГОСТАНДАРТ" Краснодарский край |
5500 | 5500 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора напряжения типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийотсутствуют.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к трансформаторам напряжения НКФ-220-58У1
ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
Поверка
Поверкаосуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
-
- делитель высоких напряжений Н 4861/400 (регистрационный номер в Федеральном информационном фонде 34826-07);
-
- прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
-
- магазин нагрузок МР 3025 (регистрационный номер в Федеральном информационном фонде 22808-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Изготовитель
«Запорожский завод высоковольтной аппаратуры» (ЗЗВА), Украина (изготовлены в 1981-1988 гг .)Адрес: 69069, Украина, г. Запорожье, Днепропетровское шоссе, 13
Заявитель
Общество с ограниченной ответственностью «АйТи Энерджи Сервис»
(ООО «АйТи Энерджи Сервис»)
ИНН 7729403949
Адрес: 109074, г. Москва, Китайгородский пр-д, д.7 стр.5
Телефон: +7 (495) 627-30-01
Web-сайт: www.it-energy.ru
E-mail: office@it-energy.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д.31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
Факс: +7 (499) 124-99-96
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Принцип действия трансформаторов напряжения основан на явлении электромагнитной индукции переменного тока.
Трансформаторы напряжения состоят из магнитопровода, выполненного из электротехнической стали, первичных и вторичной обмоток с высоковольтной изоляцией, конструктивных вспомогательных деталей, соединяющих части трансформаторов напряжения в единую конструкцию. Активная часть трансформаторов напряжения находится в изоляционной покрышке, заполненной трансформаторным маслом и установленной на основание.
Общий вид средства измерений и схема пломбировки от несанкционированного доступа приведены на рисунке 1.
Место пломбировки
Рисунок 1 - Общий вид средства измерений и схема пломбировки от несанкционированного доступа
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение первичной обмотки и1ном5 кВ |
220/^3 |
|
Номинальное напряжение вторичной обмотки и2ном5 В |
100/^3 |
|
Номинальная частота, Гц |
50 |
|
Класс точности основной вторичной обмотки |
0,5 |
|
Номинальная мощность основной вторичной обмотки, В^А |
400 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -45 до +40 |
