Номер по Госреестру СИ: 75136-19
75136-19 Трансформаторы напряжения
(НКФ-220-58)
Назначение средства измерений:
Трансформаторы напряжения НКФ-220-58 (далее по тексту - трансформаторы напряжения), изготовленные в период с 1981 по 1990 гг., предназначены для применения в электрических цепях переменного тока промышленной частоты с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.

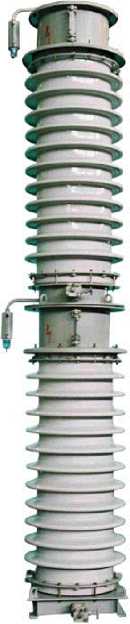

Внешний вид.
Трансформаторы напряжения
Рисунок № 1

Внешний вид.
Трансформаторы напряжения
Рисунок № 2
Общие сведения
Дата публикации - 24.11.2023
Срок свидетельства -
Номер записи - 171969
ID в реестре СИ - 615425
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
