Номер по Госреестру СИ: 73056-18
73056-18 Трансформаторы тока
(ТФЗМ 500Б-IXЛ1)
Назначение средства измерений:
Трансформаторы тока ТФЗМ 500Б-1ХЛ1 (далее по тексту - трансформаторы тока), изготовленные в 1989 г., предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Внешний вид.
Трансформаторы тока
Рисунок № 1
Общие сведения
Дата публикации - 08.12.2023
Срок свидетельства -
Номер записи -
ID в реестре СИ - 530334
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Запорожский завод высоковольтной аппаратуры
Страна - УКРАИНА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Цель отчета предоставить детальную информацию относительно парка средств измерений, выбранной организации. Качество отчета напрямую зависит от качества заполнения поля Владелец СИ при поверке. По этой причине, в выпадающем списке выбора организаций возможно появление нескольких наименований одной и той же организации, а в результатах работы отчета отсутствие ряда позиций по СИ (поле владельца не заполнялось или заполнялось по-разному).
В отчете представлена следующая информация по парку СИ организации:
- наименование СИ (номер в АРШИНЕ, модификация, обозначение типа, ссылка на АРШИН)
- наименование организации-производителя и страны производства
- год производства и заводской номер
- наименование организации, проводившей поверку
- дата последней поверки и срок окончания поверки
- величина интервала между поверками в днях и годах
- кол-во поверок данного СИ, зарегистрированных в АРШИНе
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2306 от 2018.11.07 Об утверждении типов средств измерений
Наличие аналогов СИ: Трансформаторы тока (ТФЗМ 500Б-IXЛ1)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Запорожский завод высоковольтной аппаратуры
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
12491-90 |
Трансформаторы напряжения, ЗНОГ-М-110, ЗНОГ-М-220 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
4 года | |
|
2793-71 01.09.1976 |
Трансформаторы тока измерительные, ТФЗМ-110Б-IIIУ1, ТФЗМ-110Б-IХЛ1, ТФЗМ-110Б-IIIХЛ1, ТФЗМ-110Б-1У1 (ТФНД-110М, ТФНД-110-II) Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
4 года | |
|
65291-16 |
Трансформаторы тока, ТФНД-220-IV Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ |
8 лет |
|
68554-17 |
Трансформаторы тока, ТФКН Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ |
4 года |
|
68570-17 |
Трансформаторы тока, ТВ Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ |
4 года |
|
68573-17 |
Трансформаторы тока, ТФНД-220 IV Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ |
4 года |
|
68574-17 |
Трансформаторы тока, ТФРМ Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ |
4 года |
|
68578-17 |
Трансформаторы тока, ТФЗМ-220Б-III Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ |
4 года |
|
68648-17 |
Трансформаторы тока, ТФНД-220 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ |
4 года |
|
69721-17 |
Трансформаторы тока, ТФЗМ 110Б Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ |
4 года |
|
71240-18 |
Трансформаторы тока, ТФКН-330 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
4 года |
|
71491-18 |
Трансформаторы тока, ТФНД-220-IV Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
4 года |
|
71584-18 |
Трансформаторы тока, ТФЗМ 110Б-IIIУ1 и ТФЗМ 110Б-IIУ1 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
4 года |
|
71780-18 |
Трансформаторы напряжения, НКФ-110 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
4 года |
|
71785-18 |
Трансформаторы тока, ТФНКД-500 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
4 года |
|
71955-18 |
Трансформаторы тока, ТФНД Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
4 года |
|
73519-18 |
Трансформаторы напряжения, НКФ-220-58У1 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
4 года |
|
73509-18 |
Трансформаторы напряжения, НКФ-110-57 У1 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
4 года |
|
73059-18 |
Трансформаторы напряжения, НКФ-220-58У1 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
4 года |
|
73056-18 |
Трансформаторы тока, ТФЗМ 500Б-IXЛ1 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
4 года |
|
74133-19 |
Трансформаторы напряжения, НКФ-330-73У1 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
4 года |
|
74031-19 |
Трансформаторы напряжения, НКФ-220-58 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
4 года |
|
74868-19 |
Трансформаторы напряжения, НКФ-330-73У1 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
4 года |
|
75136-19 |
Трансформаторы напряжения, НКФ-220-58 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
4 года |
|
74031-19 |
Трансформаторы напряжения, НКФ-220-58 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
4 года |
|
75878-19 |
Трансформаторы напряжения, НКФ-110-57 У1 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
4 года |
|
75797-19 |
Трансформаторы напряжения, НКФ-110-57У1 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
4 года |
|
76303-19 |
Трансформаторы тока, ТФНД-220-IV Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
4 года |
|
76302-19 |
Трансформаторы тока, ТФНД-220-IV Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
4 года |
|
76103-19 |
Трансформаторы напряжения, НКФ-220-58ХЛ1 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
4 года |
|
76770-19 |
Трансформаторы напряжения, НКФ-110-57У1 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
4 года |
|
77922-20 |
Трансформаторы напряжения, НКФ-220-58 У1, НКФ-220-58 ХЛ1 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
4 года |
|
77987-20 |
Трансформаторы напряжения, НКФ-330-73У1 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
4 года |
|
78217-20 |
Трансформаторы напряжения, НКФ-220-58У1 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
4 года |
|
82163-21 |
Трансформаторы напряжения, НКФ-110-57 У1 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
8 лет |
|
82162-21 |
Трансформаторы напряжения, НКФ-220-58 У1 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
8 лет |
|
83460-21 |
Трансформаторы тока, ТФЗМ 35Б-I Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ МП |
8 лет |
|
97134-25 |
Трансформаторы напряжения, НКФ-330-73У1 Запорожский завод высоковольтной аппаратуры (УКРАИНА ) |
ОТ |
4 года |
В представленном отчете задача подсчета объема пака СИ сводится к вычислению количества записей в реестре поверок ФГИС АРШИН с уникальным сочетанием заводского номера СИ и типа СИ в периоде 12 лет, начиная с 2010г. Мы предполагаем, что сочетание серийного номера СИ и типа СИ является уникальным для каждого конкретного образца СИ и будет повторяться исключительно при периодических и внеочередных поверках.
На графике столбчатая диаграмма показывает количество новых СИ, зафиксированных за каждый рассматриваемый год, а график, отображенный в виде линии показывает накопленный объем (коммуляту), т.е. объем парка СИ. График имеет возможность масштабирования и экспорта данных в Exсel.
Бесплатный
Кто поверяет Трансформаторы тока (ТФЗМ 500Б-IXЛ1)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Трансформаторы тока (ТФЗМ 500Б-IXЛ1)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора тока типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.Нормативные и технические документы
Нормативные документы, устанавливающие требования к трансформаторам тока ТФЗМ 500Б-1ХЛ1ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
Поверка
Поверкаосуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
-
- трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
-
- прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
-
- магазин нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Заявитель
Общество с ограниченной ответственностью «АйТи Энерджи Сервис» (ООО «АйТи Энерджи Сервис»)ИНН 7729403949
Адрес: 109074, г. Москва, Китайгородский пр-д, д.7 стр.5
Телефон: +7 (495) 627-30-01
Web-сайт: www.it-energy.ru
E-mail: office@it-energy.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)Адрес: 117418, г. Москва, Нахимовский проспект, д.31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
Факс: +7 (499) 124-99-96
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Принцип действия трансформаторов тока основан на законе электромагнитной индукции. Ток первичной обмотки трансформатора тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Конструкция трансформаторов тока представляет собой опорную конструкцию. Выводы первичной обмотки расположены на верхней части трансформаторов тока. Выводы вторичной обмотки расположены на корпусе трансформатора тока и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.

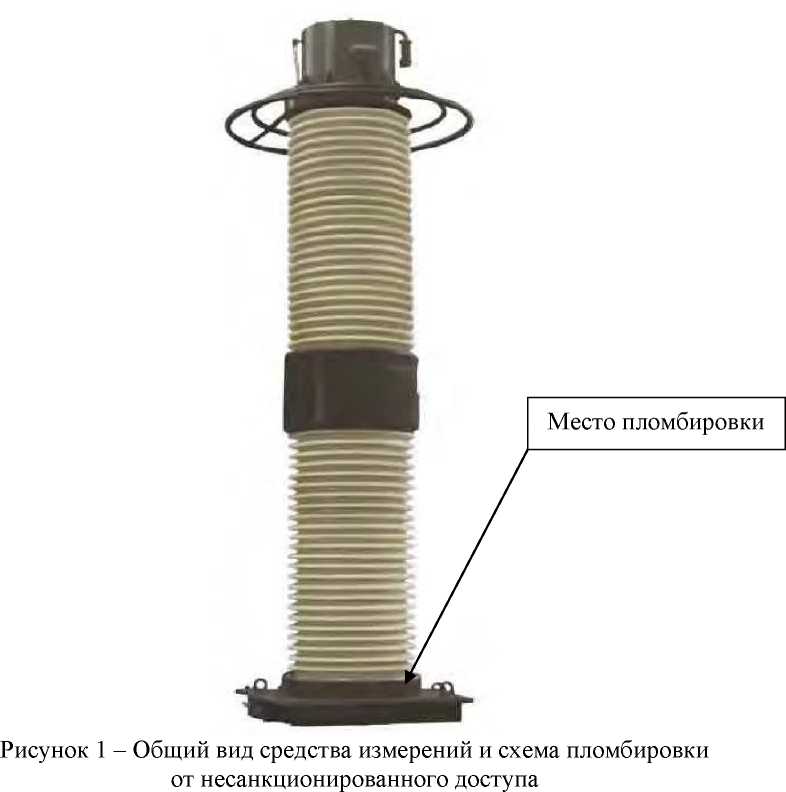

Общий вид средства измерений и схема пломбировки от несанкционированного доступа приведены на рисунке 1.
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение, кВ |
220 |
|
Номинальный первичный ток 11ном., А |
2000 |
|
Номинальный вторичный ток 12ном., А |
1 |
|
Номинальная частота £ном., Гц |
50 |
|
Класс точности вторичной обмотки для измерений и учета |
0,5 |
|
Номинальная вторичная нагрузка с коэффициентом мощности cos ф = 0,8, В^А |
30 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Масса, кг, не более |
4920 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -60 до +40 |
