Номер по Госреестру СИ: 64171-18
64171-18 Комплексы радиационного сканирования мобильные
(МКС-АТ6103)
Назначение средства измерений:
Комплексы радиационного сканирования мобильные МКС-АТ6103 (далее - комплексы) предназначены для:
- измерений мощности амбиентного эквивалента дозы (далее - мощности дозы) гамма-излучения;
- измерений плотности потока нейтронов в месте расположения детекторов ионизирующего излучения;
- измерений энергетического распределения и идентификации гамма-излучающих радионуклидов;
- обнаружения источников гамма- и нейтронного излучения;
- выполнения процедуры радиационного картографирования объектов, территорий, местности по измеренным параметрам поля гамма- и нейтронного излучений;
- проведения радиационной разведки и контроля параметров, характеризующих радиационную обстановку на радиационно опасных и радиационно чувствительных объектах и территориях.

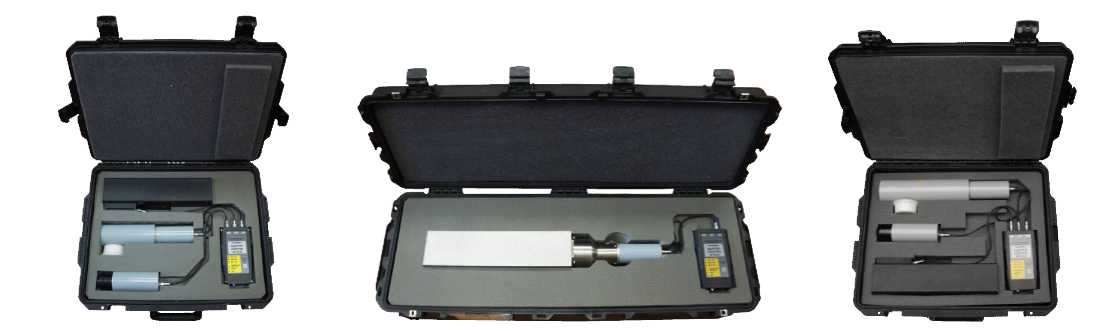

Внешний вид.
Комплексы радиационного сканирования мобильные
Рисунок № 1

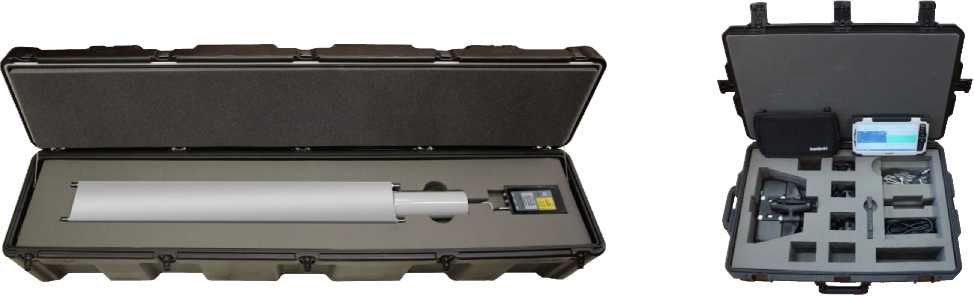

Внешний вид.
Комплексы радиационного сканирования мобильные
Рисунок № 2

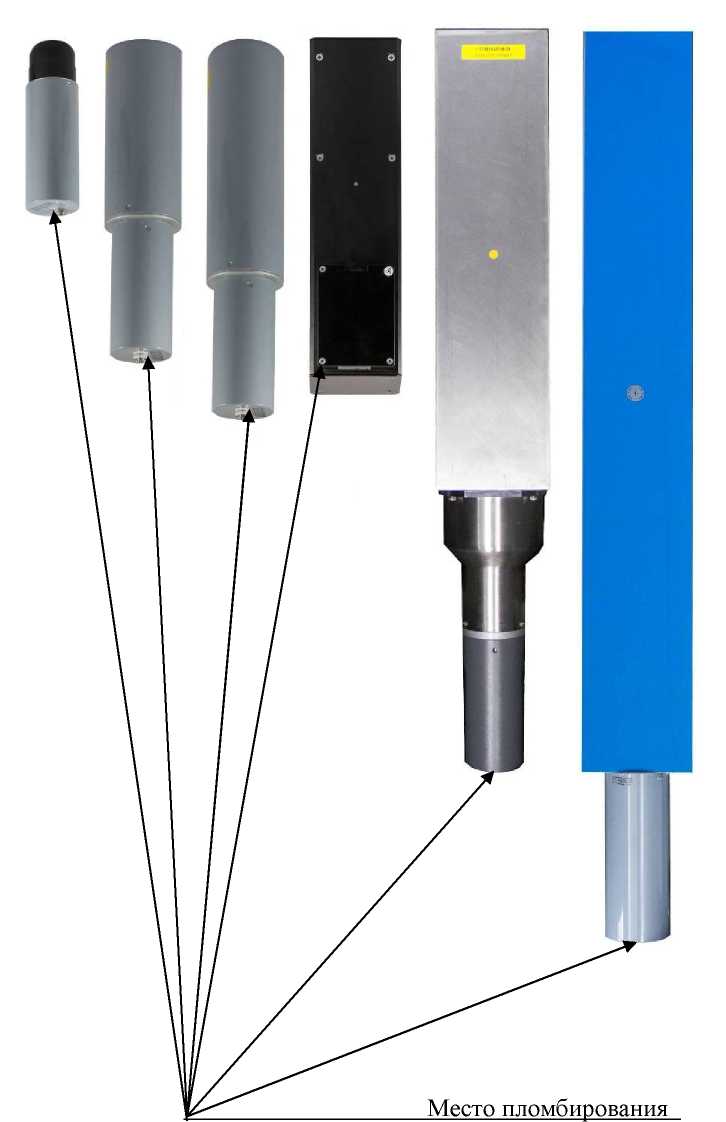

Внешний вид.
Комплексы радиационного сканирования мобильные
Рисунок № 3

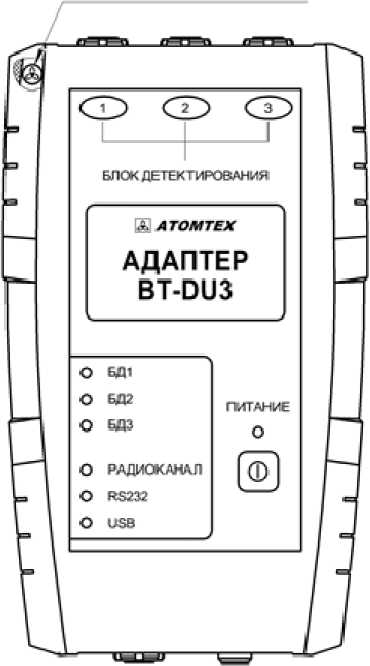

Внешний вид.
Комплексы радиационного сканирования мобильные
Рисунок № 4
Общие сведения
Дата публикации -
Срок свидетельства - 27.08.2021
Номер записи -
ID в реестре СИ - 395751
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
МКС-АТ6103,
Производитель
Изготовитель - НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех")
Страна - БЕЛАРУСЬ
Населенный пункт - г.Минск
Уведомление о начале осуществления предпринимательской деятельности - Да
Город Уфа расположен в Предуралье, в 1 363 километрах к востоку от Москвы. Уфа - столица Республики Башкортостан, крупный промышленный и культурный центр, железнодорожная станция, узел автомобильных дорог. Население (2010) 1 062 300 жителей. Разница во времени между Уфой и Москвой составляет два часа.
Уфа занимает площадь 708 км, лежит в долине притока Камы реки Белой при слиянии рек Уфа и Дема, междуречье которых образует Уфимский полуостров. Город расположен на холмистой равнине, протянувшейся на 53 километра с севера на юг и на 28 километров с востока на запад. Для региона характерен умеренно-континентальный климат с довольно холодной и продолжительной зимой, теплыми и влажными летними месяцами. Среднегодовая температура: +3,4C; средняя температура января: -14 C; средняя температура июля: +19 C. Годовое количество осадков: 577 мм.
В настоящее время в структуре городского промышленного производства наибольшую долю занимают нефтепереработка, химическая промышленность и машиностроение. Среди ведущих предприятий города - ООО "Нефтегазодобывающее управление "Уфанефть", ОАО "Уфимский НПЗ", Ново-Уфимский НПЗ, ОАО "Уфанефтехим", Уфимское моторостроительное производственное объединение (УМПО), Уфимское приборостроительное производственное объединение, ОАО "Уфимкабель", ФГУП Уфимский завод микроэлектроники "Магнетрон", ОАО "Уфимский завод "Промсвязь", НПП "Полигон", "Уфимский завод цветных металлов", Уфимский экспериментальный завод "Эталон". Развита деревообрабатывающая промышленность, строительный комплекс, легкая промышленность, пищевая промышленность, энергетика, фармацевтическая промышленность.
Отчет "Анализ рынка поверки в Уфе" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Уфа.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 9
Выдано извещений - 0
Кол-во периодических поверок - 9
Кол-во средств измерений - 3
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№728 от 2016.06.06 Об утверждении типов средств измерений
№897 от 2018.05.11 Об утверждении типов средств измерений
№2241 от 2021.10.11 О признании результатов испытаний и утверждении типа, первичной поверки средств измерений
Наличие аналогов СИ: Комплексы радиационного сканирования мобильные (МКС-АТ6103)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
19741-11 21.10.2016 |
Гамма-бета-спектрометры, МКС-АТ1315 НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
19741-16 03.06.2021 |
Гамма-бета-спектрометры, МКС-АТ1315 НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
20329-11 02.06.2016 |
Дозиметры индивидуальные, ДКГ-АТ2503, ДКГ-АТ2503А НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
20329-16 28.05.2018 |
Дозиметры индивидуальные, ДКГ-АТ2503, ДКГ-АТ2503А НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
20330-11 29.04.2016 |
Дозиметры индивидуальные, ДКС-АТ3509, ДКС-АТ3509А, ДКС-АТ3509В, ДКС-АТ3509С НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
20330-16 04.03.2019 |
Дозиметры индивидуальные, ДКС-АТ3509 НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
24301-08 21.10.2018 |
Дозиметры-радиометры, МКС-АТ1125, МКС-АТ1125А НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
24940-11 21.10.2016 |
Спектрометры излучения человека, СКГ-АТ1316 НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
24940-17 30.10.2019 |
Спектрометры излучения человека, СКГ-АТ1316 НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
24949-13 11.11.2018 |
Измерители-сигнализаторы, СРК-АТ2327 НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
24949-16 03.06.2020 |
Измерители-сигнализаторы, СРК-АТ2327 НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
25206-13 13.06.2018 |
Дозиметры-радиометры, МКС-АТ6130, МКС-АТ6130А, МКС-АТ6130С, МКС-АТ6130Д НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
29551-13 18.12.2018 |
Дозиметры-радиометры, МКС-АТ1117М НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
29551-13 29.09.2020 |
Дозиметры-радиометры, МКС-АТ1117М НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
44761-15 30.10.2025 |
Установки дозиметрические гамма-излучения, УДГ-АТ130 НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ МП |
В первые 2 года эксплуатации или в первые 2 года после замены радионуклидного источника - 1 год. После 3 лет эксплуатации - 3 года |
|
54115-13 11.07.2018 |
Спектрометры, МКС-АТ6101ДР НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
54116-13 11.07.2018 |
Спектрометры, МКГ-АТ1321 НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
54116-16 27.09.2017 |
Спектрометры, МКГ-АТ1321 НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
58284-16 31.10.2018 |
Сигнализаторы аварийные дозиметрические, ДРГ-АТ2331 НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
63548-16 28.03.2026 |
Установки поверочные нейтронного излучения, УПН-АТ140 НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ МП |
2 года |
|
64171-16 27.08.2020 |
Комплексы радиационного сканирования мобильные, МКС-АТ6103 НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
64216-16 23.12.2020 |
Блоки детектирования гамма-излучения, БДКГ-201М, БДКГ-203М, БДКГ-205М, БДКГ-211М НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
64216-17 23.12.2020 |
Блоки детектирования гамма-излучения, БДКГ-201М, БДКГ-203М, БДКГ-205М, БДКГ-211М НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
66689-17 29.10.2020 |
Радиометры, РКС-АТ1319 НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
68317-17 26.02.2020 |
Спектрометры, МКС-АТ6104ДМ НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
70319-18 31.08.2022 |
Спектрометры, МКГ-АТ1321 НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
24949-18 03.06.2021 |
Измерители-сигнализаторы, СРК-АТ2327 НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
25206-18 26.02.2020 |
Дозиметры-радиометры, МКС-АТ6130 НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
64171-18 27.08.2021 |
Комплексы радиационного сканирования мобильные, МКС-АТ6103 НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
66689-18 29.10.2021 |
Радиометры, РКС-АТ1319 НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
54115-18 03.10.2022 |
Спектрометры, МКС-АТ6101ДР НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
72998-18 23.12.2020 |
Дозиметры-радиометры, МКС-АТ1125 НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
63553-18 31.03.2020 |
Дозиметры, ДКГ-АТ2140 НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
29551-18 29.09.2020 |
Дозиметры-радиометры, МКС-АТ1117М НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
58284-19 31.05.2023 |
Сигнализаторы аварийные дозиметрические, ДРГ-АТ2331 НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
74850-19 31.07.2023 |
Дозиметры индивидуальные, ДКГ-АТ2503 НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
74840-19 31.07.2023 |
Радиометры, РКС-АТ1329 НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
74706-19 30.08.2023 |
Гамма-радиометры, РКГ-АТ1320 НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
29551-19 29.09.2021 |
Дозиметры-радиометры, МКС-АТ1117М НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
75103-19 30.11.2023 |
Блоки детектирования гамма-излучения, БДКГ-224 НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
75021-19 30.11.2023 |
Блоки детектирования гамма-излучения, БДКГ-230 НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
32791-19 30.11.2023 |
Спектрометры, МКС-АТ6101 НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
26433-19 28.02.2028 |
Дозиметры, ДКС-АТ5350 НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
20330-19 14.02.2029 |
Дозиметров индивидуальных, ДКС-АТ3509 НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
74850-20 31.07.2023 |
Дозиметры индивидуальные, ДКГ-АТ2503 НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
78181-20 30.07.2024 |
Дозиметры, ДКГ-АТ2533 НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
44235-20 30.07.2024 |
Спектрометры, МКС-АТ6102 НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
Простой и наглядный отчет, показывающий в динамике частоту добавления во ФГИС АРШИН средств измерений по конкретному производителю.
Отчет представлен в виде графика и таблицы. График имеет возможность масштабирования и выгрузку данных в Exel. Таблица поддерживает возможность поиска и сортировки по любому из полей.
В таблице выводится информация по всем типам СИ, выбранного производителя, которая включает в себя:
- рег. номер в ФГИС АРШИН
- дата публикации
- наименование СИ и обозначение
- наименование и страну изготовителя
- ссылки на описание типа и методику поверки
- межповерочный интервал в соответствии с описанием типа
Кто поверяет Комплексы радиационного сканирования мобильные (МКС-АТ6103)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО НПП "ИЗОТОП" (RA.RU.310683) | 5 | 1 | 0 | 5 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 4 | 0 | 4 | 0 | 0 | 0 | 0 |
Стоимость поверки Комплексы радиационного сканирования мобильные (МКС-АТ6103)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
11900 | 11900 |
Программное обеспечение
Программное обеспечение (ПО) комплекса состоит из встроенного и внешнего (прикладного).
Встроенное ПО состоит из программ «BDKG04», «BDKN05», «BDKG11M», «BDKG19M», «BDKG28», «BDRM05», «BT-DU3», которые устанавливаются на стадии производства в блоки детектирования и адаптер BT-DU3. Встроенное ПО защищено от преднамеренных и непреднамеренных изменений путем пломбирования блоков детектирования и адаптера BT-DU3. Целостность программ проверяется путем проверки целостности пломб. Доступа к цифровому идентификатору ПО нет. Кроме того, изменение встроенного ПО невозможно без специализированного оборудования изготовителя.
Прикладное ПО состоит из программ «АТ6103», «GARM» и программного комплекса «ARMS».
Программа «АТ6103» предназначена для автоматизированного и ручного управления комплексом, для визуализации, обработки и сохранения измерений, для реагирования и сигнализации по результатам обработки измерений, для контроля работоспособности и периодической поверки комплекса.
Программа «GARM» не является метрологически значимой и предназначена для анализа полученных комплексом результатов сканирования, таких, как спектры, мощность дозы гамма-излучения, скорость счета импульсов гамма-излучения, скорость счета импульсов нейтронного излучения, результаты идентификации радионуклидного состава, географические координаты сканирования.
Программы, входящие в программный комплекс «ARMS», не являются метрологически значимыми и предназначены для синхронизации данных средств измерений УП «АТОМТЕХ» с сервером обработки данных. Передача файлов осуществляется по сети Internet.
Прикладное ПО поставляется на внешнем носителе данных, устанавливается на персональный компьютер (ПК) и используется при подключении измерителей к ПК по проводному интерфейсу связи RS232, проводному интерфейсу связи USB или беспроводному интерфейсу Bluetooth.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Прикладное ПО | |
|
Идентификационное наименование ПО |
АТ6103.ехе |
|
Номер версии (идентификационный номер) ПО |
1.0.1.20; 1.X.Y.Z* |
|
Цифровой идентификатор ПО (MD5) |
a6f2a5143ba83426885cefc9a2b9c2c5 |
|
Примечания: * X, Y, Z - составная часть номера версии ПО. X, Y, Z - числа в диапазоне от 0 до 99. Цифровой идентификатор ПО дан только для текущей версии ПО. Текущий номер версии и идентификационные данные вносят в раздел «Свидетельство о приёмке» РЭ и в протокол поверки. | |
Влияние ПО учтено при нормировании метрологических характеристик.
В соответствии с Р 50.2.077-2014 уровень защиты встроенного ПО комплексов МКС-АТ6103 от непреднамеренных и преднамеренных изменений соответствует уровню «высокий».
В соответствии с Р 50.2.077-2014 уровень защиты прикладного ПО комплексов МКС-АТ6103 от непреднамеренных и преднамеренных изменений соответствует уровню «средний».
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации методом компьютерной графики и на этикетки составных частей комплекса автоматизированным методом с использованием программных средств.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к комплексам радиационного сканирования мобильным МКС-АТ6103ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия
ГОСТ 26874-86 Спектрометры энергий ионизирующих излучений. Методы измерения основных параметров
ГОСТ Р 8.804-2012 ГСИ. Государственная поверочная схема для средств измерений кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы, амбиентного, направленного и индивидуального эквивалентов дозы, мощностей амбиентного, направленного и индивидуального эквивалентов дозы и потока энергии рентгеновского и гамма-излучений
ГОСТ 8.031-82 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений потока и плотности потока нейтронов
ГОСТ 8.033-96 ГСИ. Государственная поверочная схема для средств измерений активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников
ТУ BY 100865348.034-2015 Комплекс радиационного сканирования мобильный МКС-АТ6103. Технические условия
Поверка
Поверкаосуществляется по документу МРБ МП.2558-2015 (ТИАЯ.412155.013 МП) «Комплекс радиационного сканирования мобильный МКС-АТ6103. Методика поверки», утвержденному БелГИМ 24 декабря 2015 г.
Основные средства поверки:
- радионуклидные источники фотонного излучения спектрометрические эталонные 2-го разряда по ГОСТ 8.033-96 типа ОСГИ, погрешность аттестации не более ±6 %;
- рабочий эталон 2-го разряда по ГОСТ Р 8.804-2012 - установка поверочная дозиметрическая гамма-излучения с набором источников гамма-излучения из радионуклида 137Cs, диапазон измерений мощности дозы от 0,1 мкЗв/ч до 10 Зв/ч, погрешность аттестации не более ±5 %;
- эталонные источники быстрых нейтронов по ГОСТ 8.031-82 типа ИБН, поток быстрых нейтронов от источника в телесный угол 4п ср от 3405 до 5407 с-1, плотность потока нейтронов на расстоянии 1 м от источника 2,5 - 1000 с-1^см-2, погрешность аттестации по плотности потока не более ±8%.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Научно-производственное унитарное предприятие «АТОМТЕХ» ОАО «МНИПИ» (УП «АТОМТЕХ»), Республика БеларусьАдрес: 220005, Республика Беларусь, г. Минск, ул. Гикало, 5
Телефон/факс: (+375 17) 2928142, 2882988
Web-сайт: www.atomtex. com
E-mail: info@atomtex.com
Испытательный центр
Экспертиза проведена Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт метрологи им. Д. И. Менделеева» (ФГУП «ВНИИМ им. Д. И. Менделеева»)Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон: (812) 251-76-01; факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Принцип действия комплекса основан на регистрации гамма- и нейтронного излучения сцинтилляционными детекторами и автоматическом выполнении ряда функций, которые обеспечивают постоянное измерение и усреднение мощности дозы гамма-излучения и скорости счета импульсов гамма- и нейтронного излучения, измерение мгновенного количества импульсов гамма- и нейтронного излучения за короткий промежуток времени, постоянное измерение спектра гамма-излучения за заданный короткий промежуток времени, идентификацию радионуклидного состава источника гамма-излучения, построение карт радиационного загрязнения. При измерении мощности дозы гамма-излучения использован метод преобразования аппаратурных спектров непосредственно в мощность дозы гамма-излучения с помощью корректирующих весовых коэффициентов, значения которых автоматически выбираются в зависимости от амплитуды регистрируемых импульсов.
Комплекс представляет собой набор измерителей (от 1 до 6 шт.) параметров гамма-и нейтронного излучений, выполненных на базе интеллектуальных блоков детектирования гамма-излучения БДКГ-11М, БДКГ-19М, БДКГ-28, БДРМ-05, БДКГ-04 и блоков детектирования нейтронного излучения БДКН-05 (далее - блоков детектирования), размещённых в герметичных рабочих футлярах (кейсах) и управляемых планшетным компьютером по проводному интерфейсу связи RS232, проводному интерфейсу связи USB или беспроводному интерфейсу Bluetooth. Комплекс может быть гибко сконфигурирован под задачи пользователя непосредственно перед началом эксплуатации. Входящие в комплекс измерители различного типа позволяют решать задачи высокочувствительного поиска источников гамма- и нейтронного излучения, идентификации радионуклидов, измерения мощности дозы гамма-излучения в широком диапазоне значений.
В качестве детекторов гамма- и нейтронного излучения используются неорганический сцинтиллятор NaI(Tl) размерами 63*63 мм (в блоке детектирования БДКГ-11М), 63*160 мм (в блоке детектирования БДКГ-19М), 100*100*400 мм (в блоке детектирования БДКГ-28), пластмассовый тканеэквивалентный сцинтиллятор размерами 30*15 мм (в блоке детектирования БДКГ-04), два пропорциональных счетчика с 3He в полиэтиленовом замедлителе (в блоке детектирования БДКН-05), пластиковый детектор объёмом 5 л размерами 1000* 100* 50 мм (в блоке детектирования БДРМ-05).
Для обеспечения стабильной работы в блоках детектирования БДКГ-11М, БДКГ-19М, БДКГ-28, БДРМ-05 и БДКГ-04 применены система светодиодной стабилизации измерительного тракта и система автоматической температурной коррекции усиления.
Независимо от типов и количества измерителей комплекс предоставляет пользователю единые консолидированные измерительные данные.
Комплексы относятся к перемещаемым (мобильным) средствам измерений и применяются для поиска и (или) обнаружения источников гамма- и нейтронного излучений с GPS-привязкой к координатам на местности и могут использоваться в составе автомобильных, воздушных и водных транспортных средств.
Общий вид основных измерителей комплекса представлен на рисунке 1.
Рисунок 1 - Общий вид основных измерителей комплекса
Пломбирование блоков детектирования выполнено в виде наклеек из разрушаемой пленки, устанавливаемых на торцевых поверхностях. Пломбирование адаптера BT-DU3 выполнено в виде наклейки из разрушаемой пленки, устанавливаемой под заглушкой, закрывающей винт в левом верхнем углу корпуса. Схема с указанием места пломбирования блоков детектирования приведена на рисунке 2. Схема с указанием места пломбирования адаптера BT-DU3 приведена на рисунке 3.
Рисунок 2 - Схема с указанием места пломбирования блоков детектирования
Место пломбирования
Рисунок 3 - Схема с указанием места пломбирования адаптера BT-DU3
Таблица 4 - Комплектность комплекса МКС-АТ6103
|
Наименование, тип |
Обозначение |
Ко-личе-ство |
Примечание |
|
1. Компьютер планшетный - Algiz 10X-PO1 - Algiz 10X-PO2 (с функцией 3G) |
Тип по заказу | ||
|
2. Измеритель гамма- и нейтронного излучения в составе: |
ТИАЯ.412154.001 |
По заказу. Количество от 1 до 6 | |
|
- блок детектирования гамма-излучения БДКГ-11М |
ТИАЯ.418269.066 |
По заказу. Количество от 1 до 3 | |
|
- блок детектирования гамма-излучения БДКГ-19М |
ТИАЯ.418269.107 |
По заказу. Количество от 1 до 3 | |
|
- блок детектирования нейтронного излучения БДКН-05 |
ТИАЯ.418252.017 |
По заказу. Количество от 1 до 2 | |
|
- блок детектирования гамма-излучения БДКГ-04 |
ТИАЯ.418269.036 |
1 |
По заказу |
|
- адаптер BT-DU3 |
ТИАЯ.468367.001 |
1 | |
|
- кабель БД |
ТИАЯ.685621.403 |
от 1 до 3 | |
|
- рабочий футляр №1 |
ТИАЯ.356648.012 |
1 |
На базе кейса Peli Storm iM2720 |
|
- рабочий футляр №7 |
ТИАЯ.356648.012-01 |
1 |
На базе кейса Peli Storm iM2720 |
|
Наименование, тип |
Обозначение |
Ко-личе-ство |
Примечание |
|
3. Измеритель высокочувствительный нейтронного излучения в составе: |
ТИАЯ.412114.001 |
По заказу. Количество от 1 до 5 | |
|
- блок детектирования нейтронного излучения БДКН-05 |
ТИАЯ.418252.017 |
По заказу. Количество от 1 до 3 | |
|
- адаптер BT-DU3 |
ТИАЯ.468367.001 |
1 | |
|
- кабель БД |
ТИАЯ.685621.403 |
По заказу. Количество от 1 до 3 | |
|
- рабочий футляр №5 |
ТИАЯ.356648.015 |
1 |
На базе кейса Peli Storm iM2720 |
|
4. Измеритель высокочувствительный гамма-излучения в составе: |
ТИАЯ.412153.004 |
По заказу. Количество от 1 до 6 | |
|
- блок детектирования гамма-излучения БДКГ-28 |
ТИАЯ.418269.075 |
По заказу. Количество от 1 до 3 | |
|
- адаптер BT-DU3 |
ТИАЯ.468367.001 |
1 | |
|
- кабель БД |
ТИАЯ.685621.403 |
По заказу. Количество от 1 до 3 | |
|
- рабочий футляр №2 |
ТИАЯ.356648.013 |
1 |
По заказу. На базе кейсов Peli Pelican 1740 |
|
- рабочий футляр №3 |
ТИАЯ.356648.014 |
1 |
По заказу. На базе кейса Peli Pelican 1730 |
|
- рабочий футляр №4 |
ТИАЯ.356648.014-01 |
1 |
По заказу. На базе кейса Peli Pelican 1730 |
|
5. Измеритель высокочувствительный счетный гамма-излучения в составе: |
ТИАЯ.412114.002 |
По заказу. Количество от 1 до 6 | |
|
- блок детектирования гамма-излучения БДРМ-05 |
ТИАЯ.412125.006 |
По заказу. Количество от 1 до 2 | |
|
- адаптер BT-DU3 |
ТИАЯ.468367.001 |
1 | |
|
- кабель БД |
ТИАЯ.685621.403 |
По заказу. Количество от 1 до 2 | |
|
- рабочий футляр №8 |
ТИАЯ.305648.019 |
1 |
По заказу. На базе кейса Pelican AL6912-1003 |
|
- рабочий футляр №9 |
ТИАЯ.305648.019-01 |
1 |
По заказу. На базе кейса Pelican AL6815-1005 |
|
6. Комплект принадлежностей |
ТИАЯ.412918.014 |
1 | |
|
7. Руководство по эксплуатации |
ТИАЯ.412155.013 РЭ |
1 | |
|
8. Методика поверки МРБ МП.2558-2015 |
ТИАЯ.412155.013 МП |
1 | |
|
9. Программное обеспечение «AT6103» |
ТИАЯ.000194-01 |
1 |
Поставляется на внешнем носителе данных |
|
Наименование, тип |
Обозначение |
Ко-личе-ство |
Примечание |
|
10. Руководство оператора «AT6103» |
ТИАЯ.000194-01 34 01 |
1 | |
|
11. Программное обеспечение «GARM» |
ТИАЯ.00113-01 |
1 |
Поставляется на внешнем носителе данных |
|
12. Руководство оператора «GARM» |
ТИАЯ.00113-01 34 01 |
1 | |
|
13. Программное обеспечение «ARMS» |
ТИАЯ.00221-01 |
1 |
По заказу. Поставляется на внешнем носителе данных |
|
14. Руководство оператора «ARMS» |
ТИАЯ.00221-01 34 01 |
1 |
По заказу |
|
Примечания:
| |||
Таблица 2 - Метрологические характеристики комплексов МКС-АТ6103
|
Наименование характеристики |
Значение |
|
Диапазон энергий регистрируемого гамма-излучения, в котором измеряется энергетическое распределение, кэВ:
|
от 20 до 3000 от 50 до 3000 |
|
Число каналов для измерения энергетического распределения гамма-излучения в блоках детектирования БДКГ-11М, БДКГ-19М, БДКГ-28 |
от 0 до 1023 |
|
Пределы допускаемой основной относительной погрешности характеристики преобразования при измерении энергетического распределения гамма-излучения для блоков детектирования БДКГ-11 М, БДКГ-19М, БДКГ-28, % |
±1 |
|
Относительное энергетическое разрешение комплекса для гамма-излучения радионуклида 137Cs с энергией 662 кэВ, %, не более:
|
8,5 9,0 |
|
Наименование характеристики |
Значение |
|
Эффективность регистрации комплекса в пике полного поглощения для энергии гамма-излучения 662 кэВ радионуклида 137Cs источника гамма-излучения типа ОСГИ-3, %: - для блоков детектирования БДКГ-11М |
7,32±1,46 |
|
- для блоков детектирования БДКГ-19М |
11,2±2,24 |
|
- для блоков детектирования БДКГ-28 |
24,7±4,94 |
|
Диапазон индикации скорости счёта импульсов нейтронного излучения комплексом с блоком детектирования БДКН-05, с-1 |
от 0 до 2,5404 |
|
Максимальная входная статистическая загрузка комплекса при измерении энергетического распределения гамма-излучения для блоков детектирования БДКГ-11М, БДКГ-19М, БДКГ-28, с-1, не менее |
105 |
|
Диапазоны измерений мощности дозы гамма-излучения: - для блоков детектирования БДКГ-28 |
от 0,03 до 7 мкЗв/ч |
|
- для блоков детектирования БДКГ-19М |
от 0,03 до 50 мкЗв/ч |
|
- для блоков детектирования БДКГ-11М |
от 0,03 до 150 мкЗв/ч |
|
- для блоков детектирования БДКГ-04 |
от 0,05 мкЗв/ч до 10 Зв/ч |
|
Пределы допускаемой основной относительной погрешности при измерении мощности дозы гамма-излучения, % |
±20 |
|
Энергетическая зависимость комплекса при измерении мощности дозы гамма-излучения, %: - с блоком детектирования БДКГ-28 в диапазоне энергий от 50 до 3000 кэВ |
±20 |
|
- с блоком детектирования БДКГ-11М, БДКГ-19М в диапазоне энергий от 50 до 3000 кэВ |
±15 |
|
- с блоком детектирования БДКГ-04 в диапазоне энергий от 15 до 60 кэВ |
±35 |
|
- с блоком детектирования БДКГ-04 в диапазоне энергий от 60 до 3000 кэВ |
±25 |
|
Скорость счёта фонового излучения комплекса с блоком детектирования БДРМ-05 при естественном радиационном фоне (от 0,05 до 0,20 мкЗв/ч), с-1 |
от 800 до 2500 |
|
Диапазон индикации скорости счёта импульсов гамма-излучения комплексом с блоком детектирования БДРМ-05, с-1 |
от 0 до 5405 |
|
Чувствительность комплекса с блоком детектирования БДРМ-05 к эталонному источнику гамма-излучения 137Cs типа ОСГИ-3, расположенному на поверхности блока детектирования БДРМ-05, (имп/с)/кБк |
125±25 |
|
Диапазон индикации скорости счёта импульсов нейтронного излучения комплексом с блоком детектирования БДКН-05, с-1 |
от 0 до 2,5404 |
|
Наименование характеристики |
Значение | |
|
Чувствительность комплекса с блоком детектирования БДКН-05 к прямому нейтронному излучению плутоний-бериллиевого источника, имп^см2/нейтр |
8,6±1,7 | |
|
Уровень собственного фона (скорость счёта фонового излучения при естественном нейтронном фоне ~0,015 нейтр/с^см2) комплекса с блоком детектирования БДКН-05, с-1 |
от 0,05 до 0,25 | |
|
Диапазон энергий регистрируемого нейтронного излучения комплекса с блоком детектирования БДКН-05 |
от 0,025 эВ до 14 МэВ | |
|
Значения относительных коэффициентов чувствительности комплекса с блоком детектирования БДКН-05 для типовых источников нейтронного излучения |
Источник нейтронов с энергией Ен |
Относительный коэффициент чувствительности |
|
Тепловые, Ен = 0,025 эВ |
1,31 ±0,26 | |
|
Cf-252, Ен = 2,13 МэВ |
1,70 ±0,34 | |
|
Pu-a-Be, Ен = 4,5 МэВ |
1,0 | |
|
Статическая чувствительность комплекса с блоком детектирования БДКН-05 в реальных условиях эксплуатации к нейтронному излучению источника 252Cf, находящегося на расстоянии 1,0 м от поверхности блока детектирования, имп^см2/нейтр, не менее |
20 | |
|
Время установления рабочего режима, мин, не более |
1 | |
|
Время непрерывной работы комплекса при автономном питании от аккумуляторов с использованием расширенных аккумуляторов ПК в нормальных условиях эксплуатации с минимальным уровнем яркости экрана ПК, ч, не менее |
10 | |
|
Нестабильность градуировочной характеристики преобразования комплекса за время непрерывной работы, %, не более |
±1 | |
|
Нестабильность показаний комплекса за время непрерывной работы при измерении мощности дозы гамма-излучения, %, не более |
±5 | |
|
Комплекс с вероятностью 95 % обнаруживает источник гамма-излучения с радионуклидом 137Cs за время не более 2 с, при количестве ложных тревог не более одной в 10 мин: |
Активность источника с радионуклидом 137Cs, кБк |
Расстояние от источника до поверхности блока детектирования, см |
|
- для блока детектирования БДКГ-28 |
80+4 |
80,0+0,5 |
|
- для блоков детектирования БДКГ-11М |
80+4 |
40,0+0,5 |
|
- для блока детектирования БДКГ-19М |
80+4 |
60,0+0,5 |
|
- для блока детектирования БДРМ-05 |
80+4 |
100,0+0,5 |
|
Наименование характеристики |
Значение | |
|
Количество срабатываний ложных тревог обнаружения гамма- и нейтронного излучения в течение 10 заданных периодов ложных тревог, не более |
9 | |
|
Комплекс с блоком детектирования БДКН-05 с вероятностью 95 % обнаруживает плутонийбериллиевый источник нейтронного излучения за время не более 3 с, при количестве ложных тревог не более одной в час |
Поток нейтронов из источника в телесный угол 4 п ср, нейтр/с’1 |
Расстояние от источника до поверхности блока детектирования, см |
|
(5,00 ±1,25>104 |
125 ±1 | |
Таблица 3 - Основные технические характеристики комплексов МКС-АТ6103
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: | |
|
- компьютер планшетный | |
|
- длина |
275 |
|
- ширина |
171 |
|
- высота |
32 |
|
- адаптер BT-DU3 | |
|
- длина |
40 |
|
- ширина |
115 |
|
- высота |
195 |
|
- блок детектирования БДКГ-04 | |
|
- диаметр |
61 |
|
- высота |
205 |
|
- блок детектирования БДКГ-28 | |
|
- длина |
780 |
|
- ширина |
107,5 |
|
- высота |
107,5 |
|
- блок детектирования БДКГ-11 М | |
|
- диаметр |
78 |
|
- высота |
350 |
|
- блок детектирования БДКГ-19М | |
|
- диаметр |
76 |
|
- высота |
425 |
|
- блок детектирования БДРМ-05 | |
|
- длина |
1280 |
|
- ширина |
150 |
|
- высота |
90 |
|
- блок детектирования БДКН-05 | |
|
- длина |
105 |
|
- ширина |
115 |
|
- высота |
380 |
|
- рабочие футляры №1, №5, №7 | |
|
- длина |
625 |
|
- ширина |
501 |
|
- высота |
297 |
|
- рабочий футляр №2 | |
|
- длина |
1122 |
|
- ширина |
409 |
|
- высота |
356 |
|
Наименование характеристики |
Значение |
|
- рабочие футляры №3, №4 | |
|
- длина |
953 |
|
- ширина |
689 |
|
- высота |
365 |
|
- рабочий футляр №6 | |
|
- длина |
795 |
|
- ширина |
518 |
|
- высота |
310 |
|
- рабочий футляр №8 | |
|
- длина |
1838 |
|
- ширина |
381 |
|
- высота |
414 |
|
- рабочий футляр №9 | |
|
- длина |
1803 |
|
- ширина |
464 |
|
- высота |
435 |
|
- транспортная тара для рабочих футляров №1, №5, №7 | |
|
- длина |
666 |
|
- ширина |
540 |
|
- высота |
356 |
|
- транспортная тара для рабочего футляра №2 | |
|
- длина |
1160 |
|
- ширина |
450 |
|
- высота |
412 |
|
- транспортная тара для рабочих футляров №3, №4 | |
|
- длина |
992 |
|
- ширина |
710 |
|
- высота |
410 |
|
- транспортная тара для рабочего футляра №6 | |
|
- длина |
836 |
|
- ширина |
560 |
|
- высота |
366 |
|
- транспортная тара для рабочего футляра №8 | |
|
- длина |
1870 |
|
- ширина |
410 |
|
- высота |
466 |
|
- транспортная тара для рабочего футляра №9 | |
|
- длина |
1834 |
|
- ширина |
495 |
|
- высота |
464 |
|
Масса (без элементов питания), кг, не более: | |
|
- компьютер планшетный |
1,3 |
|
- адаптер BT-DU3 |
0,65 |
|
- блок детектирования БДКГ-04 |
0,5 |
|
- блок детектирования БДКГ-28 |
19,0 |
|
- блок детектирования БДКГ-11М |
1,7 |
|
- блок детектирования БДКГ-19М |
3,0 |
|
- блок детектирования БДРМ-05 |
10,3 |
|
- блок детектирования БДКН-05 |
3,5 |
|
- рабочие футляры №1, №5, №7 |
10,0 |
|
Наименование характеристики |
Значение |
|
- рабочий футляр №2 |
18,5 |
|
- рабочие футляры №3, №4 |
14,5 |
|
- рабочий футляр №6 |
12,0 |
|
- рабочий футляр №8 |
22,7 |
|
- рабочий футляр №9 |
30,5 |
|
- транспортная тара для рабочих футляров №1, №5, №7 |
2,0 |
|
- транспортная тара для рабочего футляра №2 |
3,0 |
|
- транспортная тара для рабочих футляров №3, №4 |
3,0 |
|
- транспортная тара для рабочего футляра №6 |
2,5 |
|
- транспортная тара для рабочего футляра №8 |
3,5 |
|
- транспортная тара для рабочего футляра №9 |
3,5 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С |
от -20 до +50 |
|
- относительная влажность воздуха при температуре 35 °С и более низких температурах без конденсации влаги, %, не более |
95 |
