Наименование, тип

Обозначение

Количество

Примечание

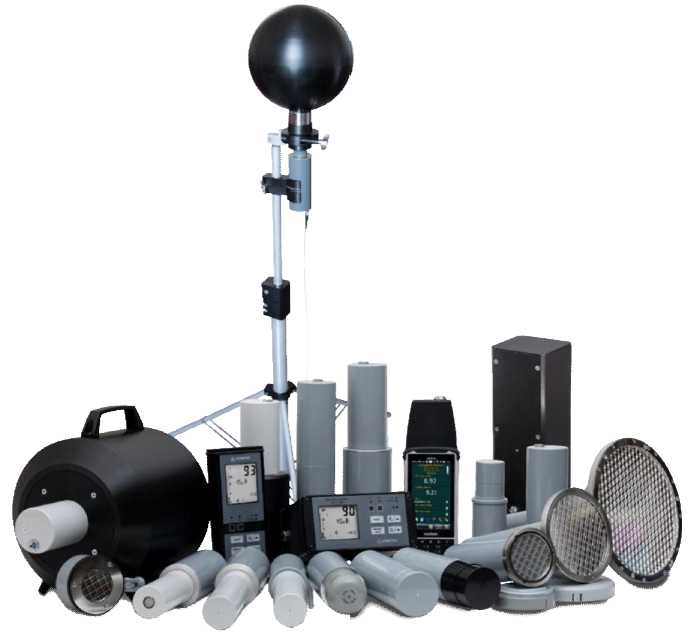

Дозиметр-радиометр МКС-АТ1117М в составе:

ТИАЯ.412152.008

1

- блок обработки информации БОИ

ТИАЯ.412159.015

1

- блок обработки информации БОИ2

ТИАЯ.412159.018

1

- блок обработки информации БОИ4

ТИАЯ.468367.003

1

- блок детектирования гамма-излучения БДКГ-01

ТИАЯ.418269.013

1

- блок детектирования гамма-излучения БДКГ-03

ТИАЯ.418269.020

1

- блок детектирования гамма-излучения БДКГ-04

ТИАЯ.418269.036

1

- блок детектирования гамма-излучения БДКГ-05

ТИАЯ.418269.022

1

- блок детектирования гамма-излучения БДКГ-11

ТИАЯ.418269.029

1

- блок детектирования гамма-излучения БДКГ-17

ТИАЯ.418269.038

1

- блок детектирования гамма-излучения БДКГ-24

ТИАЯ.418269.063

1

Наименование, тип

Обозначение

Количество

Примечание

- блок детектирования гамма-излучения БДКГ-30

ТИАЯ.418269.100

1

- блок детектирования гамма-излучения БДКГ-32

ТИАЯ.418269.113

1

- блок детектирования нейтронного излучения БДКН-01

ТИАЯ.418252.007

1

- блок детектирования нейтронного излучения БДКН-03

ТИАЯ.418252.013

1

- блок детектирования нейтронного излучения БДКН-05

ТИАЯ.418252.017

1

- блок детектирования нейтронного излучения БДКН-06

ТИАЯ.418252.042

1

- блок детектирования рентгеновского излучения БДКР-01

ТИАЯ.418269.039

1

- блок детектирования альфа-излучения БДПА-01

ТИАЯ.418252.009

1

- блок детектирования альфа-излучения БДПА-02

ТИАЯ.418252.020

1

- блок детектирования альфа-излучения БДПА-03

ТИАЯ.418252.035

1

- блок детектирования бета-излучения

БДПБ-01

ТИАЯ.418252.010

1

- блок детектирования бета-излучения БДПБ-02

ТИАЯ.418252.029

1

- блок детектирования бета-излучения БДПБ-03

ТИАЯ.418252.036

1

- блок детектирования альфа- и бета-излучения БДПС-02

ТИАЯ.418252.005

1

Адаптер BT-DU4

ТИАЯ.468367.002

1

По заказу

Адаптер сетевой SA110C-12GS-I

1

По заказу

Программа «ATexch»

ТИАЯ.00065-02

1

На внешнем носителе данных.

По заказу

Программа «ATexch». Руководство оператора

ТИАЯ.00065-02 34

1

По заказу

Программа «АТ1117М mobile»

ТИАЯ.00204-01

1

На внешнем носителе данных.

По заказу

Программа «АТ1117М mobile». Руководство оператора

ТИАЯ.00204-01 34

1

По заказу

Программа «GARM»

ТИАЯ.00113-01

1

На внешнем носителе данных.

По заказу

Программа «GARM». Руководство оператора

ТИАЯ.00113-01 34

1

По заказу

Программный комплекс «ARMS»

ТИАЯ.00221-01

1

На внешнем носителе данных.

По заказу

Программный комплекс «ARMS». Руководство оператора

ТИАЯ.00221-01 34

1

По заказу

Наименование, тип

Обозначение

Количество

Примечание

Программный комплекс «Mobile

Laboratory»

ТИАЯ.00340-01

1

На внешнем носителе данных.

По заказу

Программный комплекс «Mobile Laboratory». Руководство оператора

ТИАЯ.00340-01 34

1

По заказу

Комплект принадлежностей

ТИАЯ.412918.006

1

По заказу

Руководство по эксплуатации

1

Методика поверки

МРБ МП.1396-2018

1*

Паспорт БД

1

По заказу

Упаковка

ТИАЯ.305649.015

1

Кейс. По заказу

* Поставляется в одном экземпляре при отгрузке нескольких приборов одному потребителю.

Примечания

• 1  Прибор может поставляться с любым набором блоков.

• 2  Допускается замена сетевого адаптера SA110C-12GS-I на другой тип сетевого адаптера с аналогичными техническими характеристиками.

• 3  Паспорт БД поставляется при доукомплектовании ранее выпущенных приборов отдельными блоками.

• 4  Комплект принадлежностей может поставляться полностью или отдельные его составляющие.

• 5  В зависимости от комплекта поставки прибор может быть упакован в одну или несколько упаковок.

• 6 В качестве внешнего носителя данных применяется оптический диск (CD) или USB флеш-накопитель. При использовании USB-флеш-накопителя все программы поставляются на одном носителе.

Наименование характеристики

Значение

• - БОИ, БОИ2 -БОИ4 -БДКГ-01

• - БДКГ-03

• - БДКГ-04

• - БДКГ-05 -БДКГ-11 -БДКГ-17

• - БДКГ-24

• - БДКГ-32

• - БДПС-02

от 1 мкЗв/ч до 10 мЗв/ч от 0,3 мкЗв/ч до 100 мЗв/ч от 0,1 мкЗв/ч до 10 Зв/ч от 0,03 мкЗв/ч до 300 мкЗв/ч

от 0,05 мкЗв/ч до 10 Зв/ч от 0,03 мкЗв/ч до 300 мкЗв/ч от 0,01 мкЗв/ч до 100 мкЗв/ч от 1 мЗв/ч до 100 Зв/ч

от 0,02 мкЗв/ч до 1 Зв/ч

от 0,02 мкЗв/ч до 0,5 Зв/ч от 0,1 мкЗв/ч до 30 мЗв/ч

Пределы допускаемой основной относительной погрешности при измерении мощности амбиентного эквивалента дозы рентгеновского и гамма-излучения, %

±20

Диапазоны измерений мощности кермы в воздухе рентгеновского и гамма-излучения прибора с БДКГ-30

от 0,02 мкГр/ч до 1 Гр/ч

Наименование характеристики

Значение

Пределы допускаемой основной относительной погрешности при измерении мощности кермы в воздух рентгеновского и гамма-излучения прибора с БДКГ-30, %

±20

Диапазоны измерений амбиентного эквивалента дозы рентгеновского и гамма-излучения прибора с:

• - БОИ, БОИ2

-БОИ4

-БДКГ-01

• - БДКГ-03

• - БДКГ-04

• - БДКГ-05

-БДКГ-11

-БДКГ-17

• - БДКГ-24

• - БДКГ-32

от 1 мкЗв до 1 Зв

от 0,15 мкЗв до 100 Зв

от 0,1 мкЗв до 10 Зв

от 0,03 мкЗв до 1 Зв

от 0,7 нЗв до 100 Зв

от 0,03 мкЗв до 0,3 Зв

от 0,01 мкЗв до 10 мЗв

от 1 мЗв до 100 Зв

от 0,1 нЗв до 100 Зв

от 0,1 нЗв до 100 Зв

- БДПС-02

от 0,1 мкЗв до 1 Зв

Пределы допускаемой основной относительной погрешности при измерении амбиентного эквивалента дозы рентгеновского и гамма-излучения, %

±20

Диапазон измерений кермы в воздухе рентгеновского и гамма-излучения прибора с БДКГ-30

от 0,1 нГр до 100 Гр

Пределы допускаемой основной относительной погрешности при измерении кермы в воздухе рентгеновского и гамма-излучения прибора с БДКГ-30, %

±20

Диапазон измерений мощности направленного эквивалента дозы рентгеновского и гамма-излучения прибора с БДКР-01

от 50 нЗв/ч до 100 мкЗв/ч

Пределы допускаемой основной относительной погрешности при измерении мощности направленного эквивалента дозы рентгеновского и гамма-излучения прибора с БДКР-01, %

±20

Диапазон измерений направленного эквивалента дозы рентгеновского и гамма-излучения прибора с БДКР-01

от 50 нЗв до 5 мЗв

Пределы допускаемой основной относительной погрешности при измерении направленного эквивалента дозы рентгеновского и гамма-излучения прибора с БДКР-01, %

±20

Наименование характеристики

Значение

Диапазоны измерений плотности потока альфа-частиц прибора с, мин^-1-см^-2:

- БДПА-01

- БДПА-02

от 0,1 до 10⁵ от 0,05 до 5-10⁴

- БДПА-03

от 0,05 до 2-10⁴

- БДПС-02

от 2,4 до 30

от 30 до 10⁶

Пределы допускаемой основной

относительной погрешности при измерении плотности потока альфа-частиц прибора с, %:

- БДПА-01

±20

- БДПА-02

±20

- БДПА-03

- БДПС-02

- для диапазона от 2,4 до 30 мин^-1-см^-2

±20

±30

- для диапазона от 30 до 10⁶ мин^-1-см^-2

±20

Диапазоны измерений флюенса альфа-частиц прибора с, см^-2:

от 1 до 3 -10⁶

- БДПА-01

- БДПА-02

от 1 до 3-10⁶

- БДПА-03

от 1 до 3-10⁶

- БДПС-02

от 1 до 3-10⁶

Пределы допускаемой основной

относительной погрешности при измерении флюенса альфа-частиц прибора с, %:

-БДПА-01

±20

-БДПА-02

±20

-БДПА-03

±20

-БДПС-02

±20

Диапазоны измерений пове₂₃р₉хностной активности радионуклида ²³⁹Pu прибора с,

Бк •см^-2: -БДПА-01

от 3,4-10^-3 до 3,4-10³

-БДПА-02

от 1,7-10^-3 до 1,7-10³

-БДПА-03

от 1,7-10^-3 до 0,68-10³

Пределы допускаемой основной относительной погрешности при измерении поверхностной активности

радионуклида ²³⁹Pu прибора с, %:

-БДПА-01

±20

-БДПА-02

±20

-БДПА-03

±20

Диапазоны измерений числа распадов на 1 см² радионуклида ²³⁹Pu прибора с, см^-2: -БДПА-01

от 1 до 3-10⁶

-БДПА-02

от 1 до 3-10⁶

- БДПА-03

от 1 до 3-10⁶

Наименование характеристики

Значение

Пределы допускаемой основной относительной погрешности при измерении числа распадов на 1 см² радионуклида ²³⁹Pu прибора с, %: -БДПА-01

±20

-БДПА-02

±20

- БДПА-03

±20

Диапазоны измерений плотности потока бета-частиц прибора с, мин^-1-см"²: -БДПБ-01

от 1 до 5-10⁵

-БДПБ-02

от 0,5 до 1,5-10⁵

-БДПБ-03

от 0,5 до 0,5-₆10⁵

- БДПС-02

от 6 до 10⁶

Пределы допускаемой основной относительной погрешности при измерении плотности потока бета-частиц прибора с, %:

-БДПБ-01

±20

-БДПБ-02

±20

-БДПБ-03

±20

- БДПС-02

±20

Диапазоны измерений флюенса бета-частиц прибора с, см^-2:

-БДПБ-01

от 1 до 3-10⁶

-БДПБ-02

от 1 до 3-10⁶

-БДПБ-03

от 1 до 3-10⁶

- БДПС-02

от 1 до 3-10⁶

Пределы допускаемой основной относительной погрешности при измерении флюенса бета-частиц прибора с, %:

-БДПБ-01

±20

-БДПБ-02

±20

-БДПБ-03

±20

- БДПС-02

±20

Диапазоны измерений пове₉₀рхно₉₀стной активности радионуклида ⁹⁰Sr+⁹⁰Y прибора с, Бк-см^-2:

-БДПБ-01

от 4,4-10^-2 до 2,2-10⁴

-БДПБ-02

от 2,2-10^-2 до 0,66-10⁴

- БДПБ-03

от 2,2-10^-2 до 0,22-10⁴

Пределы допускаемой основной относительной погрешности при измерении поверхностной активности радионуклида ⁹⁰Sr+⁹⁰Y прибора с, %: -БДПБ-01

±20

-БДПБ-02

±20

- БДПБ-03

±20

Наименование характеристики

Значение

Диапазоны измерений числа распадов

2 90 90 на 1 см радионуклида Sr+ Y прибора с, см^-2: -БДПБ-01

-БДПБ-02

- БДПБ-03

от 1 до 3 • 10⁶ от 1 до 3 • 10⁶ от 1 до 3 • 10⁶

Пределы допускаемой основной относительной погрешности при измерении числа распадов на 1 см² радионуклида ⁹⁰Sr+⁹⁰Y прибора с, %: -БДПБ-01

-БДПБ-02

- БДПБ-03

±20

±20

±20

Диапазон измерений мощности амбиентного эквивалента дозы нейтронного излучения плутонийбериллиевых источников прибора с БДКН-01

от 0,1 мкЗв/ч до 10 мЗв/ч

Пределы допускаемой основной относительной погрешности при измерении мощности амбиентного эквивалента дозы нейтронного излучения плутоний-бериллиевых источников прибора с БДКН-01, %

±35

Диапазон измерений амбиентного эквивалента дозы нейтронного излучения плутоний-бериллиевых источников прибора с БДКН-01

от 0,1 мкЗв до 10 Зв

Пределы допускаемой основной относительной погрешности при измерении амбиентного эквивалента дозы нейтронного излучения плутонийбериллиевых источников прибора с БДКН-01, %

±35

Диапазон измерений мощности амбиентного эквивалента дозы нейтронного излучения прибора с БДКН-03

от 0,1 мкЗв/ч до 10 мЗв/ч

Пределы допускаемой основной относительной погрешности при измерении мощности амбиентного эквивалента дозы нейтронного излучения прибора с БДКН-03, %

±20

Диапазон измерений амбиентного эквивалента дозы нейтронного излучения прибора с БДКН-03

от 0,1 мкЗв до 10 Зв

Пределы допускаемой основной относительной погрешности при измерении амбиентного эквивалента дозы нейтронного излучения прибора с БДКН-03, %

±20

Наименование характеристики

Значение

Диапазон измерений мощности амбиентного эквивалента дозы нейтронного излучения прибора с БДКН-06

от 0,1 мкЗв/ч до 30 мЗв/ч

Пределы допускаемой основной относительной погрешности при измерении мощности амбиентного эквивалента дозы нейтронного излучения прибора с БДКН-06, %

±20

Диапазон измерений амбиентного эквивалента дозы нейтронного излучения прибора с БДКН-06

от 0,1 мкЗв до 10 Зв

Пределы допускаемой основной относительной погрешности при измерении амбиентного эквивалента дозы нейтронного излучения прибора с БДКН-06, %

±20

Диапазон измерений скорости счёта импульсов нейтронного излучения прибора с БДКН-06, с^-1

от 0,01 до 5-10⁴

Пределы допускаемой основной относительной погрешности при измерении скорости счёта импульсов нейтронного излучения прибора с БДКН-06

±10

Диапазон измерений плотности потока нейтронов с известным энергетическим распределением прибора с БДКН-01,

-1 -2

с -см

от 0,1 до 10⁴

Пределы допускаемой основной относительной погрешности при измерении плотности потока нейтронов с известным энергетическим распределением прибора с БДКН-01, %

±20

Диапазон измерений плотности потока нейтронов с известным энергетическим распределением прибора с БДКН-03,

-1 -2

с -см

от 0,1 до 10⁴

Пределы допускаемой основной относительной погрешности при измерении плотности потока нейтронов с известным энергетическим распределением прибора с БДКН-03, %

±30

Диапазон измерений плотности потока нейтронов с известным энергетическим распределением прибора с БДКН-05,

-1 -2

с -см

от 0,1 до 2-10³

Наименование характеристики

Значение

Пределы допускаемой основной относительной погрешности при измерении плотности потока нейтронов с известным энергетическим распределением прибора с БДКН-05, %

±20

Диапазон измерений флюенса нейтронов с известным энергетическим распределением прибора с БДКН-01, см^-2

от 1 до 3 • 10⁶

Пределы допускаемой основной относительной погрешности при измерении флюенса нейтронов с известным энергетическим распределением прибора с БДКН-01, %

±20

Диапазон измерений флюенса нейтронов с известным энергетическим распределением прибора с БДКН-03, см^-2

от 1 до 3 • 10⁶

Пределы допускаемой основной относительной погрешности при измерении флюенса нейтронов с известным энергетическим распределением прибора с БДКН-03, %

±30

Диапазон измерений флюенса нейтронов с известным энергетическим распределением прибора с БДКН-05, см^-2

от 0,1 до 3И0⁶

Пределы допускаемой основной относительной погрешности при измерении флюенса нейтронов с известным энергетическим распределением прибора с БДКН-05, %

±20

Диапазон энергий регистрируемого рентгеновского и гамма-излучения прибора с:

• - БОИ, БОИ2, БОИ4

-БДКГ-01

• - БДКГ-03

• - БДКГ-04

• - БДКГ-05

• - БДКГ-11

-БДКГ-17

• - БДКГ-24

• - БДКГ-30

• - БДКГ-32

от 60 кэВ до 3 МэВ

от 60 кэВ до 3 МэВ

от 50 кэВ до 3 МэВ

от 15 кэВ до 3 МэВ от 3 до 10 МэВ

от 50 кэВ до 3 МэВ

от 50 кэВ до 3 МэВ

от 60 кэВ до 3 МэВ

от 25 кэВ до 3 МэВ от 3 до 10 МэВ

от 50 кэВ до 3 МэВ от 3 до 10 МэВ

от 40 кэВ до 3 МэВ от 3 до 10 МэВ

- Б ДПС-02

от 20 кэВ до 3 МэВ

Энергетическая зависимость прибора с, %:

• - БОИ, БОИ2, БОИ4

-БДКГ-01

• - БДКГ-03

-25; +35

-25; +35

+20

Наименование характеристики

Значение

- БДКГ-04

- в диапазоне от 15 кэВ до 3 МэВ

±25

- в диапазоне от 3 до 10 МэВ

±40

- БДКГ-05

±20

- БДКГ-11

±20

-БДКГ-17

-25; ±35

- БДКГ-24

- в диапазоне от 25 кэВ до 3 МэВ

±25

- в диапазоне от 3 до 10 МэВ

±40

-БДКГ-30

- в диапазоне от 50 кэВ до 3 МэВ

±25

- в диапазоне от 3 до 10 МэВ

±40

- БДКГ-32

- в диапазоне от 40 кэВ до 3 МэВ

±25

- в диапазоне от 3 до 10 МэВ

±40

- Б ДПС-02

±30

Диапазон энергий регистрируемого рентгеновского и гамма-излучения

от 5 до 60

прибора с БДКР-01, кэВ

от 60 до 160

Энергетическая зависимость прибора с БДКР-01, %:

-от 5 до 60 кэВ

±35

- от 60 до 160 кэВ

±30

Диапазон максимальных энергий спектра регистрируемых бета-частиц прибором с БДПБ-01 (БДПБ-02, БДПБ-03), БДПС-02, кэВ

от 155 до 3540

Время установления рабочего режима, мин, не более

1

Время непрерывной работы, ч, не менее:

- при автономном питании от полностью заряженного блока аккумуляторов БОИ (БОИ2) или адаптера BT-DU4 (при отключенном радиоканале)

24

- при автономном питании от полностью заряженного блока аккумуляторов адаптера BT-DU4 (при включенном радиоканале)

12

- при автономном питании от полностью заряженного блока аккумуляторов БОИ4 (при отключенном радиоканале)

8

- при автономном питании от полностью заряженного блока аккумуляторов БОИ4 (при отключенном радиоканале) с БДКН-06

12

Нестабильность показаний за время непрерывной работы, %, не более

5

Наименование характеристики

Значение

Чувствительность к бета-излучению радионуклида относительно чувствительности к бета-излучению ⁹⁰Sr+⁹⁰Y (относительная чувствительность) прибора с:

Радионук

лид

^Еbmax^,

кэВ

БДПБ-01

БДПБ-02

БДПБ-03

БДПС-02

¹⁴С

156,5

0,36 ± 0,09

0,36 ± 0,09

0,40 ± 0,10

0,15 ± 0,08

¹⁴⁷Pm

224,5

0,75 ± 0,18

1,00 ± 0,20

0,65 ± 0,15

0,45 ± 0,15

™co

317,9

0,94 ± 0,15

1,00 ± 0,20

1,10 ± 0,20

0,65 ± 0,15

204t1

763,4

1,05 ± 0,15

1,00 ± 0,20

1,10 ± 0,20

1,00 ± 0,20

⁹⁰Sr+⁹⁰Y

546 (⁹⁰Sr)

2274 (⁹⁰Y)

1,0

1,0

1,0

1,0

¹⁰⁶Ru+¹⁰⁶Rh

3540

1,05 ± 0,15

1,00 ± 0,20

1,00 ± 0,20

1,00 ± 0,20

Диапазон энергий регистрируемого нейтронного излучения прибором с БДКН-01, БДКН-03, БДКН-05

от 0,025 эВ до 14 МэВ

Диапазон энергий регистрируемого нейтронного излучения прибором с БДКН-06

от 0,025 эВ до 16 МэВ

Относительный коэффициент чувствительности для типовых источников нейтронного излучения различных энергий при измерении мощности амбиентного эквивалента дозы прибора с:

Источник нейтронов с энергией E_H

БДКН-01

БДКН-03

БДКН-06

Тепловые, E_h = 0,025 эВ

51,3 ± 10,3

0,225 ± 0,045

1,1 ± 0,2

Ra-g-Be,

E_H = 100 кэВ

12,20 ± 1,20

0,81 ± 0,08

1,08 ± 0,10

²⁵²Cf,

E_h = 2,13 МэВ

1,17 ± 0,12

1,02 ± 0,10

1,0 ± 0,1

Pu-a-Be,

Eh = 3,7 МэВ

1,0

1,0

1,0

Pu-a-Be,

Eh = 4,16 МэВ

0,83 ± 0,08

1,0 ± 0,1

1,05 ± 0,10

Относительный коэффициент чувствительности для типовых источников нейтронного излучения различных энергий при измерении плотности потока прибора с:

Источник нейтронов с энергией E_h

БДКН-01

БДКН-03

БДКН-05

Тепловые, E_h = 0,025 эВ

1,57 ± 0,30

0,007 ± 0,0014

1,36 ± 0,27

Ra-g-Be,

E_h = 100 кэВ

2,98 ± 0,30

0,20 ± 0,02

-

²⁵²Cf,

E_h = 2,13 МэВ

1,25 ± 0,125

1,10 ± 0,11

1,18 ± 0,12

Pu-a-Be,

Eh = 3,7 МэВ

1,0

1,0

1,0

Pu-a-Be,

E_h = 4,16 МэВ

0,90 ± 0,09

1,09 ± 0,11

0,76 ± 0,08

Пределы допускаемой дополнительной относительной погрешности прибора с БДПА-01 (БДПА-02, БДПА-03) при измерении плотности потока альфа-частиц и поверхностной активности

239

радионуклида Pu при воздействии сопутствующего гамма-излучения с мощностью дозы 10 мЗв/ч, %

±5

Наименование характеристики

Значение

Пределы допускаемой дополнительной относительной погрешности прибора с БДПА-01 (БДПА-02, БДПА-03) при измерении плотности потока альфа-частиц и поверхностной активности

239

радионуклида Pu при воздействии сопутствующего бета-излучения радионуклида ⁹⁰Sr+⁹⁰Y с внешним излучением не менее 3-10³ с^-1, %

±5

Пределы допускаемой дополнительной относительной погрешности прибора с БДКН-03 (БДКН-06) при измерении мощности дозы и прибора с БДКН-01 (БДКН-05) при измерении плотности потока нейтронов при воздействии сопутствующего гамма-излучения с мощностью дозы 10 мЗв/ч, %

±5

Пределы допускаемой дополнительной относительной погрешности, %:

- при изменении температуры окружающего воздуха в рабочем диапазоне температур относительно нормальных условий

±10

- при воздействии относительной влажности воздуха до 95 % при температуре 35 °С и более низких температурах без конденсации влаги

±10

- при воздействии постоянных магнитных полей и переменных полей сетевой частоты напряжённостью до 400 А/м для БДПА-01, БДПА-02, БДПА-03, БДПБ-01, БДПБ-02, БДПБ-03, БДКГ-03, БДКГ-04, БДКГ-05, БДКГ-11, БДКГ-24, БДКГ-30, БДКГ-32, БДКР-01

±10

- при воздействии синусоидальных вибраций в диапазоне частот от 10 до 55 Гц (от 5 до 35 Гц (прибор с БДКН-06))

±5

- при воздействии одиночных механических ударов с пиковым ускорением 50 м/с²

±5

Нормальные условия измерений:

• - температура окружающего воздуха, °С

• - относительная влажность воздуха, %

• - атмосферное давление, кПа

• - фон гамма-излучения, мкЗв/ч, не более

20 ± 5

от 30 до 80 от 86 до 106,7 0,2

Наименование характеристики

Значение

Габаритные размеры, мм, не более:

(длинах ширинах высота или диаметр х высота)

БОИ

177x85x124

- БОИ2

210x88x36

- БОИ4

265x90x40

-БДКГ-01

54x256

- БДКГ-ОЗ

60x299

- БДКГ-04

60x200

- БДКГ-05

60x290

- БДКГ-11

76x320

-БДКГ-17

54x167

- БДКГ-24

60x205

-БДКГ-30

60x207

- БДКГ-32

80x245

-БДКН-01

90x260

- БДКН-03

314x220x264

- БДКН-05

105x115x380

- БДКН-06

550x254x254

-БДКР-01

60x261

-В ДПА-0 i

85x205

- БДПА-02

137x230

- БДПА-03

222x277

-БДПБ-01

85x205

- БДПБ-02

137x235

- БДПБ-ОЗ

222x281

- БДПС-02

138x86x60

- сетевой адаптер

110x60x85

- адаптер BT-DU4

145x40x85

Масса, кг, не более:

-БОИ

1,20

-БОИ2

0,60

- БОИ4

0,60

- БДКГ-01

0,50

- БДКГ-ОЗ

0,60

- БДКГ-04

0,46

- БДКГ-05

1,20

- БДКГ-11

1,90

-БДКГ-17

0,28

- БДКГ-24

0,50

- БДКГ-30

0,60

- БДКГ-32

0,78

- БДКН-01

2,00

- БДКН-03

8,00

- БДКН-05

3,50

- БДКН-06

10,0

-БДКР-01

0,55

Наименование характеристики

Значение

-Б ДПА-01

0,50

- БДПА-02

0,70

- БДПА-03

1,40

-БДПБ-01

0,55

- БДПБ-02

0,87

- БДПБ-03

1,80

- БДПС-02

0,33

- сетевой адаптер

0,50

- адаптер BT-DU4

0,40

Условия эксплуатации:

• - температура окружающего воздуха, °С:

• - без БОИ4, БДКГ-04, БДКГ-24, БДКГ-30, БДКГ-32, БДКР-01, БДКН-06

• - с БОИ4, БДКН-06

• - с БДКГ-04, БДКГ-24, БДКГ-30, БДКГ-32

• - с БДКР-01

• - относительная влажность воздуха при температуре 35 °С и более низких температурах без конденсации влаги, %

• - атмосферное давление, кПа

от -40 до +50 от -30 до +50 от -50 до +50 от 0 до +40

до 95 от 84 до 106,7
