Сведения о средстве измерений: 75021-19 Блоки детектирования гамма-излучения

Номер по Госреестру СИ: 75021-19
75021-19 Блоки детектирования гамма-излучения
(БДКГ-230)

Назначение средства измерений:
Блоки детектирования гамма-излучения БДКГ-230 предназначены для измерений мощности кермы в воздухе рентгеновского и гамма-излучения с одновременной передачей результатов измерений аппаратуре потребителя по интерфейсу RS422/RS485.

сертификация программного обеспечения

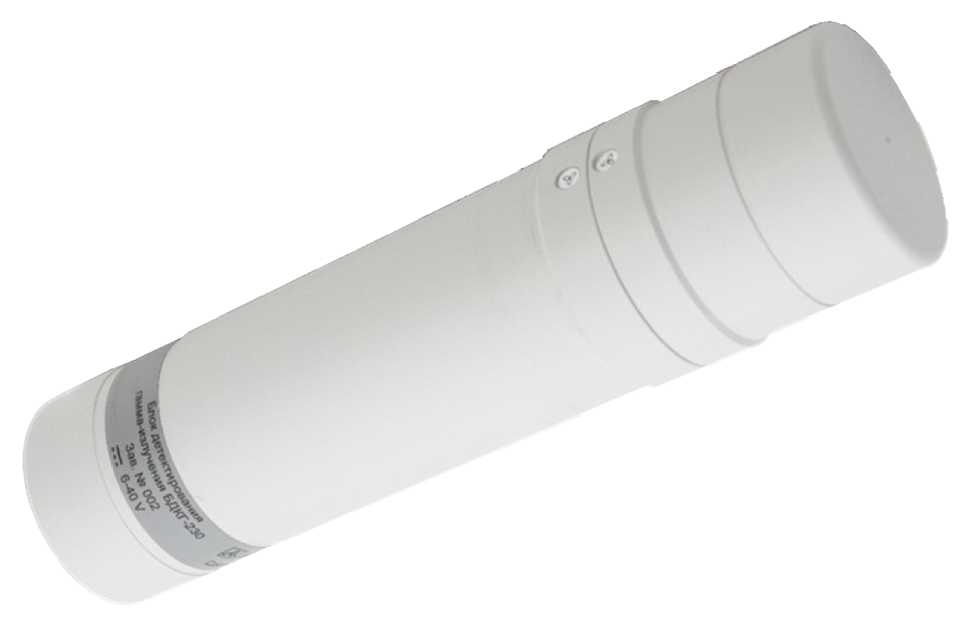

Внешний вид. Блоки детектирования гамма-излучения, http://oei-analitika.ru рисунок № 1
Внешний вид.
Блоки детектирования гамма-излучения
Рисунок № 1

Общие сведения

Дата публикации - 04.07.2019
Срок свидетельства - 30.11.2023
Номер записи - 171854
ID в реестре СИ - 615545
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех")
Страна - БЕЛАРУСЬ
Населенный пункт - г.Минск
Уведомление о начале осуществления предпринимательской деятельности - Да

Томск - город в России, административный центр одноименных области и района, расположенный на востоке Западной Сибири на берегах реки Томь. Старейший крупный образовательный, научный и инновационный центр Сибири, насчитывающий 9 университетов, 15 научно-исследовательских институтов, особую экономическую зону технико-внедренческого типа и 6 бизнес-инкубаторов.

В городе проживает 556 478 человек, в городском округе Томск - 577 253 человека. Томск, его город-спутник Северск и пригороды образуют Томскую городскую агломерацию с населением около 786 тысяч человек.

В Томске в сфере строительства, промышленности и энергетики, в добывающих отраслях действуют более 300 инновационных предприятий, из которых 200 относятся к категории инновационно активных, более 200 компаний занимаются IT-бизнесом (Элекард, компания MC-Trade, Rubius", "Студия Т", "Синтез интеллектуальных систем", "UserStory", "Zoom", ООО "Сибирские информационные системы", ООО "ИТ-Томск", ТомскСофт, ООО "Томская электронная школа", Novintech, Interweb Laboratory , ООО "Битворкс", UNIGINE Corp. и др.) Их доля в валовом региональном продукте превышает 13,5%. Ежегодный прирост стартапов и малых предприятий составляет 10-15%. Их развитие обусловлено созданием в городе научно-образовательных комплексов на базе университетов. Также в городе находится штаб-квартира KDV Group, компания входит в рейтинг 200 крупнейших частных компаний России Forbes 2016.

Финансовый рынок Томска представлен федеральными банками, среди которых Сбербанк с 42 отделениями, ВТБ с 6 отделениями, Газпромбанк с 5 отделениями и др. В городе зарегистрирован один региональный банк "Томскпромстройбанк" с основным филиалом по адресу: Томск, проспект Фрунзе, 90 и более 100 представительств банков в других регионах. В промышленности Оренбурга ведущие места принадлежат газодобывающей и газоперерабатывающей промышленности, машиностроению и металлообработке. Также развиты предприятия химической, пищевой и легкой промышленности. Оренбург является крупным железнодорожным узлом, где пересекаются линии на Самару, Орск, Уральск, Актобе и Уфу.

Отчет "Анализ рынка поверки в Томске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Томск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1067 от 2019.05.08 Об утверждении типов средств измерений

№2158 от 2020.12.21 Об утверждении типа средств измерений

Наличие аналогов СИ: Блоки детектирования гамма-излучения (БДКГ-230)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
19741-11
21.10.2016
Гамма-бета-спектрометры, МКС-АТ1315
НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск)
ОТ
1 год
19741-16
03.06.2021
Гамма-бета-спектрометры, МКС-АТ1315
НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск)
ОТ
МП
1 год
20329-11
02.06.2016
Дозиметры индивидуальные, ДКГ-АТ2503, ДКГ-АТ2503А
НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск)
ОТ
1 год
20329-16
28.05.2018
Дозиметры индивидуальные, ДКГ-АТ2503, ДКГ-АТ2503А
НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск)
ОТ
1 год
20330-11
29.04.2016
Дозиметры индивидуальные, ДКС-АТ3509, ДКС-АТ3509А, ДКС-АТ3509В, ДКС-АТ3509С
НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск)
ОТ
1 год
20330-16
04.03.2019
Дозиметры индивидуальные, ДКС-АТ3509
НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск)
ОТ
1 год
24301-08
21.10.2018
Дозиметры-радиометры, МКС-АТ1125, МКС-АТ1125А
НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск)
ОТ
1 год
24940-11
21.10.2016
Спектрометры излучения человека, СКГ-АТ1316
НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск)
ОТ
1 год
24940-17
30.10.2019
Спектрометры излучения человека, СКГ-АТ1316
НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск)
ОТ
МП
1 год
24949-13
11.11.2018
Измерители-сигнализаторы, СРК-АТ2327
НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск)
ОТ
1 год
24949-16
03.06.2020
Измерители-сигнализаторы, СРК-АТ2327
НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск)
ОТ
1 год
25206-13
13.06.2018
Дозиметры-радиометры, МКС-АТ6130, МКС-АТ6130А, МКС-АТ6130С, МКС-АТ6130Д
НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск)
ОТ
1 год
29551-13
18.12.2018
Дозиметры-радиометры, МКС-АТ1117М
НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск)
ОТ
1 год
29551-13
29.09.2020
Дозиметры-радиометры, МКС-АТ1117М
НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск)
ОТ
МП
1 год
44761-15
30.10.2025
Установки дозиметрические гамма-излучения, УДГ-АТ130
НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск)
ОТ
МП
В первые 2 года эксплуатации или в первые 2 года после замены радионуклидного источника - 1 год. После 3 лет эксплуатации - 3 года
54115-13
11.07.2018
Спектрометры, МКС-АТ6101ДР
НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск)
ОТ
1 год
54116-13
11.07.2018
Спектрометры, МКГ-АТ1321
НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск)
ОТ
1 год
54116-16
27.09.2017
Спектрометры, МКГ-АТ1321
НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск)
ОТ
МП
1 год
58284-16
31.10.2018
Сигнализаторы аварийные дозиметрические, ДРГ-АТ2331
НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск)
ОТ
МП
1 год
63548-16
28.03.2026
Установки поверочные нейтронного излучения, УПН-АТ140
НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск)
ОТ
МП
2 года
64171-16
27.08.2020
Комплексы радиационного сканирования мобильные, МКС-АТ6103
НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск)
ОТ
МП
1 год
64216-16
23.12.2020
Блоки детектирования гамма-излучения, БДКГ-201М, БДКГ-203М, БДКГ-205М, БДКГ-211М
НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск)
ОТ
МП
1 год
64216-17
23.12.2020
Блоки детектирования гамма-излучения, БДКГ-201М, БДКГ-203М, БДКГ-205М, БДКГ-211М
НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск)
ОТ
МП
1 год
66689-17
29.10.2020
Радиометры, РКС-АТ1319
НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск)
ОТ
МП
1 год
68317-17
26.02.2020
Спектрометры, МКС-АТ6104ДМ
НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск)
ОТ
МП
1 год
70319-18
31.08.2022
Спектрометры, МКГ-АТ1321
НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск)
ОТ
МП
1 год
24949-18
03.06.2021
Измерители-сигнализаторы, СРК-АТ2327
НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск)
ОТ
МП
1 год
25206-18
26.02.2020
Дозиметры-радиометры, МКС-АТ6130
НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск)
ОТ
1 год
64171-18
27.08.2021
Комплексы радиационного сканирования мобильные, МКС-АТ6103
НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск)
ОТ
МП
1 год
66689-18
29.10.2021
Радиометры, РКС-АТ1319
НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск)
ОТ
МП
1 год
54115-18
03.10.2022
Спектрометры, МКС-АТ6101ДР
НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск)
ОТ
МП
1 год
72998-18
23.12.2020
Дозиметры-радиометры, МКС-АТ1125
НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск)
ОТ
МП
1 год
63553-18
31.03.2020
Дозиметры, ДКГ-АТ2140
НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск)
ОТ
МП
1 год
29551-18
29.09.2020
Дозиметры-радиометры, МКС-АТ1117М
НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск)
ОТ
МП
1 год
58284-19
31.05.2023
Сигнализаторы аварийные дозиметрические, ДРГ-АТ2331
НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск)
ОТ
МП
1 год
74850-19
31.07.2023
Дозиметры индивидуальные, ДКГ-АТ2503
НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск)
ОТ
МП
1 год
74840-19
31.07.2023
Радиометры, РКС-АТ1329
НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск)
ОТ
МП
1 год
74706-19
30.08.2023
Гамма-радиометры, РКГ-АТ1320
НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск)
ОТ
МП
1 год
29551-19
29.09.2021
Дозиметры-радиометры, МКС-АТ1117М
НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск)
ОТ
МП
1 год
75103-19
30.11.2023
Блоки детектирования гамма-излучения, БДКГ-224
НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск)
ОТ
МП
1 год
75021-19
30.11.2023
Блоки детектирования гамма-излучения, БДКГ-230
НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск)
ОТ
МП
1 год
32791-19
30.11.2023
Спектрометры, МКС-АТ6101
НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск)
ОТ
МП
1 год
26433-19
28.02.2028
Дозиметры, ДКС-АТ5350
НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск)
ОТ
МП
1 год
20330-19
14.02.2029
Дозиметров индивидуальных, ДКС-АТ3509
НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск)
ОТ
МП
1 год
74850-20
31.07.2023
Дозиметры индивидуальные, ДКГ-АТ2503
НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск)
ОТ
МП
1 год
78181-20
30.07.2024
Дозиметры, ДКГ-АТ2533
НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск)
ОТ
МП
1 год
44235-20
30.07.2024
Спектрометры, МКС-АТ6102
НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск)
ОТ
МП
1 год

Отчет «MV_16. Поверки с применением СИ (Средства измерений, применяемые при поверке)» предназначен для вывода информации о поверках, выполненных с использованием конкретных средств измерений.

Особенности отчета:
  • Начальный этап работы:

    Пользователю предоставляется возможность выбрать один из следующих вариантов:

    • Ввести регистрационный номер СИ в реестре;
    • Указать наименование СИ, применяемого при поверке (достаточно ввести не менее 5 символов).

    Для удобства можно также задать временной диапазон поверок, указав год начала и окончания.

  • Условия отображения данных:

    Отчет позволяет сформировать и отобразить данные о поверках только в случае, если их количество не превышает 40 000 записей. При превышении этого лимита результат не отображается, и пользователю предлагается уточнить параметры поиска.

  • Информация в таблице:

    Таблица содержит ключевую информацию о поверках, такие как:

    • Регистрационный номер типа СИ;
    • Наименование типа СИ;
    • Заводской номер;
    • Организация, выполнившая поверку;
    • Дата проведения поверки;
    • Срок действия поверки;
    • Номер свидетельства о поверке;
    • Владелец СИ;
    • Дополнительные сведения.
  • Детализация данных:

    Данные можно детализировать, переходя по ссылкам на документы поверок. Это позволяет получить доступ к полным результатам поверок и соответствующим документам.

  • Удобство анализа:

    Отчет предоставляет структурированный и удобный доступ к данным о поверках с применением средств измерений, обеспечивая инструмент для анализа и контроля метрологической деятельности.

Бесплатный

Кто поверяет Блоки детектирования гамма-излучения (БДКГ-230)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Блоки детектирования гамма-излучения (БДКГ-230)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Программное обеспечение (ПО) БД является встроенным.

Метрологически значимая часть ПО размещается в энергонезависимой части памяти процессора, запись которой осуществляется в процессе производства. ПО защищено от непреднамеренных и преднамеренных изменений наклейкой (пломбой) из разрушаемой пленки, устанавливаемой на корпусе БД. Доступ к микроконтроллеру исключён конструкцией БД. Защитная пломба ограничивает доступ к ПО, при этом ПО не может быть модифицировано без нарушения защитной пломбы. Кроме того, изменение ПО невозможно без специализированного оборудования изготовителя. ПО не требует специальных средств защиты от преднамеренных и непреднамеренных изменений.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные метрологически значимого ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

БДКГ-230

Номер версии (идентификационный номер) ПО

11.16.10.30; 11.X.Y.Z*

Цифровой идентификатор ПО

-

* X, Y, Z - составные части номера версии ПО; X принимают равным от 1 до 99, Y - от 1 до 12, Z - от 1 до 31.

Примечания

  • 1 Идентификационные данные версии ПО 11.X.Y.Z вносят в раздел «Свидетельство о приемке» руководства по эксплуатации и в протокол поверки.

  • 2 ПО устанавливается на стадии производства и доступа к цифровому идентификатору нет. Изменение ПО невозможно без применения специализированного оборудования изготовителя.

Влияние ПО учтено при нормировании метрологических характеристик.

В соответствии с Р 50.2.077-2014 уровень защиты встроенного ПО БД от непреднамеренных и преднамеренных изменений соответствует уровню «высокий».


Знак утверждения типа

Знак утверждения типа

наносится на этикетку, расположенную на боковой поверхности корпуса БД, и на титульный лист руководства по эксплуатации методом компьютерной графики.


Сведения о методиках измерений

Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.


Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к блокам детектирования гамма-излучения БДКГ-230

ТУ BY 100865348.038-2018 Блок детектирования гамма-излучения БДКГ-230. Технические условия

ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия

ГОСТ Р 8.804-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы, амбиентного, направленного и индивидуального эквивалентов дозы, мощностей амбиентного, направленного и индивидуального эквивалентов дозы и потока энергии рентгеновского и гамма-излучений.

Поверка

Поверка

осуществляется по документу МРБ МП.2845-2018 «Блок детектирования гамма-излучения БДКГ-230. Методика поверки», утверждённому БелГИМ 14 декабря 2018 г. (с извещением ТИАЯ.22-2019 об изменении № 1 МРБ МП.2845-2018 от 18 марта 2019 г.).

Основные средства поверки:

- рабочий эталон 2-го разряда по ГОСТ Р 8.804-2012 - установка поверочная дозиметрическая гамма-излучения с набором источников гамма-излучения из радионуклида 137Cs, диапазон измерений мощности кермы в воздухе от 0,05 мкГр/ч до 1,0 Гр/ч, погрешность не более ±5 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.


Изготовитель

Научно-производственное унитарное предприятие «АТОМТЕХ» открытого акционерного общества «МНИПИ» (УП «АТОМТЕХ»)
Адрес: 220005, Республика Беларусь, г. Минск, ул. Гикало, 5
Телефон/факс: (+375 17) 2928142, 2882988
Web-сайт: www.atomtex.com
E-mail: info@atomtex.com

Испытательный центр

Экспертиза проведена Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт метрологи им. Д. И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: +7 (812) 251-76-01, факс: +7 (812) 713-01-14
Web-сайт: http://www.vniim.ru

Принцип действия блоков детектирования гамма-излучения БДКГ-230 (далее - БД) основан на использовании сцинтилляционного метода дозиметрии рентгеновского и гамма-излучения.

В БД используется тканеэквивалентный сцинтилляционный детектор ионизирующего излучения и фотоэлектронный умножитель (ФЭУ).

Импульсы с выхода ФЭУ поступают на устройство обработки. Устройство обработки подсчитывает число импульсов за единицу времени. Измеренная скорость счета импульсов пропорциональна мощности амбиентного эквивалента дозы. БД по запросу передаёт результаты измерений на внешнее устройство по двух- или четырехпроводному интерфейсу RS422/RS485.

При работе БД в составе аппаратуры возможна реализация следующих режимов:

  • - режим измерения мощности кермы в воздухе, при котором в случае изменения уровня радиации автоматически сбрасываются показания и начинается новый цикл усреднения измерений;

  • - режим измерения мощности кермы в воздухе с алгоритмом «скользящего среднего». При этом оператором может задаваться либо время усреднения в диапазоне от 1 до 65535 с с дискретностью 1 с, либо статистическая погрешность измерения от 1 % до 200 % с дискретностью 1 %;

  • - режим измерения мощности кермы в воздухе с автоматическим перезапуском. При этом оператором может задаваться либо время усреднения в диапазоне от 1 до 65535 с с дискретностью 1 с, либо статистическая погрешность измерения от 1 % до 200 % с дискретностью 1 %;

  • - режим измерения мощности кермы в воздухе с перезапуском по команде. При этом оператором может задаваться либо время усреднения в диапазоне от 1 до 65535 с с дискретностью 1 с, либо статистическая погрешность измерения от 1 % до 200 % с дискретностью 1 %.

БД начинают работать с момента подачи на них напряжения питания. В случае возникновения неисправности внутренняя система диагностики БД формирует сообщение о неисправности с указанием кода ошибки.

БД представляют собой конструктивно и функционально законченные изделия, размещённые в пылебрызгозащищенном корпусе из алюминиевого сплава с полимерным покрытием. Корпус БД состоит из двух частей: колпачка, под которым располагается детектор, и цилиндрического металлического экрана, в котором расположены электронные узлы. На торцевой поверхности экрана расположен разъём для подключения БД.

Общий вид блоков детектирования приведён на рисунке 1.

Внешний вид. Блоки детектирования гамма-излучения (БДКГ-230), http://oei-analitika.ru

Рисунок 1 - Общий вид блоков детектирования гамма-излучения БДКГ-230


Таблица 4 - Комплектность блоков детектирования гамма-излучения БДКГ-230

Наименование, тип

Обозначение

Количество

Примечание

Блок детектирования гамма-излучения БДКГ-230

ТИАЯ.418269.104

1

Комплект монтажных частей

ТИАЯ.412918.105

1

Комплект принадлежностей для поверки

ТИАЯ.412914.050

1

По заказу

Методика поверки

МРБ МП.2845-2018

1*

Руководство по эксплуатации

-

1

* Поставляется в одном экземпляре при отгрузке нескольких БД одному потребителю.


Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений мощности кермы в воздухе рентгеновского и гамма-излучения, Гр/ч

от 4П0-8 до 1

Пределы допускаемой основной относительной погрешности при измерении мощности кермы в воздухе рентгеновского и гамма-излучения, %:

  • - в диапазоне от 40 нГр/ч до 0,6 мкГр/ч

  • - в диапазоне от 0,6 мкГр/ч до 1 Гр/ч

±15

±10

Диапазон энергий регистрируемого рентгеновского и гамма-излучения, МэВ

от 0,048 до 10

Энергетическая зависимость, %, в пределах:

  • - от 0,048 до 3 МэВ

  • - от 3 до 10 МэВ

±25

±50

Время установления рабочего режима, мин, не более

1

Время непрерывной работы, ч, не менее

24

Нестабильность показаний, %, не более

5

Пределы допускаемой дополнительной относительной погрешности при измерении мощности кермы в воздухе рентгеновского и гамма-излучения, %:

- при изменении температуры окружающего воздуха относительно нормальных условий:

  • - в диапазоне от минус 40 °С до плюс 40 °С

  • - в диапазоне от плюс 40 °C до плюс 55 °C

±10

±25

- при воздействии относительной влажности воздуха до 95 % при температуре 3 5 °C и более низких температурах без конденсации влаги

±10

- при изменении атмосферного давления в диапазоне от 66 до 330 кПа относительно нормальных условий

±5

- при изменении напряжения питания от 6 до 40 В относительно номинального значения 12 В

±5

- при воздействии синусоидальных вибраций

±5

- при воздействии многократных механических ударов

±5

- при сейсмических воздействиях

±5

- при воздействии постоянных магнитных полей и (или) переменных полей сетевой частоты напряженностью до 400 А/м

±10

Нормальные условия измерений:

  • - температура окружающего воздуха, °С

  • - относительная влажность воздуха, %

  • - атмосферное давление, кПа

20 ± 5

от 30 до 80 от 86 до 106,7

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Габаритные размеры, мм, не более:

-диаметр

65

-длина

253

Масса, кг, не более:

0,7

Напряжение питания от источника постоянного тока, В

от 6 до 40

Наименование характеристики

Значение

Мощность, потребляемая при номинальном значении напряжения питания 12 В, А, не более

1

Условия эксплуатации:

  • - температура окружающего воздуха, °С

  • - относительная влажность воздуха при температуре 35 °С и более низких температурах без конденсации влаги, %, не более

  • - атмосферное давление, кПа

от -40 до +55

95

от 66 до 330
