ИП выполнены в корпусе из ударопрочного полистирола. Силовой трансформатор крепиться к основанию корпуса. Над трансформатором к корпусу крепятся печатные платы, на которых расположены элементы электрической схемы.

ИП обеспечивают гальваническое разделение между входными и выходными цепями, между последовательными входными цепями, между последовательными и параллельными входными цепями, между всеми цепями и цепью питания.

ИП предназначены для включения непосредственно или через измерительные трансформаторы тока и напряжения.

ИП применяют в трехфазных трехпроводных цепях переменного тока для комплексной автоматизации объектов электроэнергетики различных отраслей промышленности.

Выходной сигнал по одному выходу пропорционален активной мощности, по второму -реактивной.

ИП выпускаются в 17 (семнадцати) модификациях: Е 849/1ЭС ... Е 849/17ЭС, отличающихся диапазонами измерения входного, диапазонами изменения выходного сигналов и источником питания.

Общий вид Е 849ЭС приведен на рисунке 1.

Схема пломбировки от несанкционированного доступа и указание мест для нанесения знака поверки средств измерений на преобразователи приведены на рисунке 2.

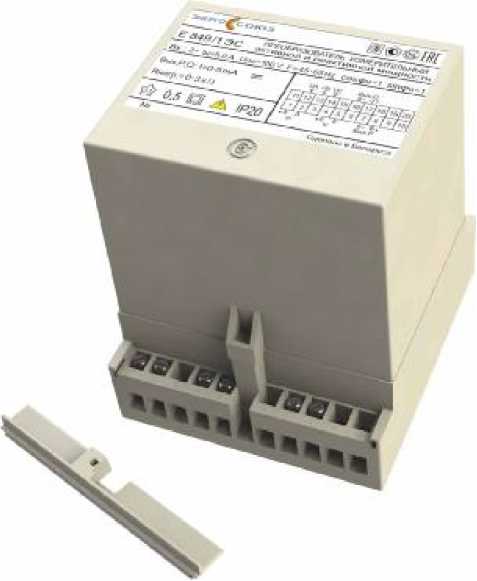

Рисунок 1 - Общий вид Е 849ЭС

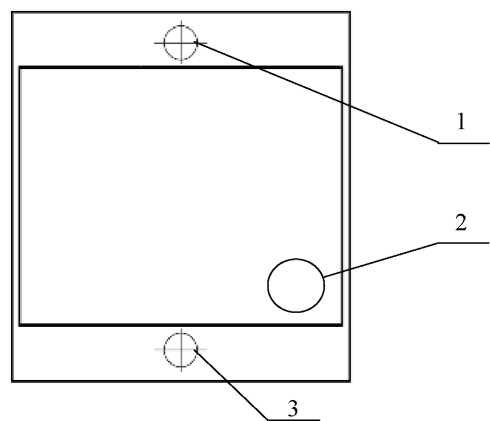

• 1 - место для нанесения знака поверки в виде оттиска клейма

• 2 - место для нанесения знака поверки в виде клейма-наклейки

• 3 - место для нанесения оттиска клейма ОТК

Рисунок 2 - Схема пломбировки от несанкционированного доступа и обозначение мест для нанесения знака поверки

Комплект поставки ИП приведен в таблице 2

Таблица 2

Тип и модификация прибора, диапазоны изменения преобразуемых входных сигналов, номинальные значения входных сигналов, диапазоны изменения выходного сигнала и диапазон сопротивления нагрузки указаны в таблице 1.

Таблица 1

Пределы допускаемой основной приведенной погрешности ИП от нормирующего значения выходного сигнала во всем диапазоне сопротивления нагрузки равны ± 0,5 % для преобразователей Е 849/1ЭС - Е 849/6ЭС, Е 849/13ЭС - Е 849/17ЭС, и ± 1,0 % для преобразователей Е 849/7ЭС - Е 849/12ЭС. Нормирующее значение выходного сигнала равно верхнему значению диапазона изменения выходного сигнала, указанного в таблице 1.

Питание  преобразователей  Е  849/1ЭС,  Е  849/3ЭС,  Е  849/6ЭС,  Е  849/7ЭС,

Е 849/9ЭС, Е 849/12ЭС, Е 849/14ЭС, Е 849/15ЭС осуществляется от измеряемой цепи.

Питание  преобразователей  Е  849/2ЭС,  Е  849/4ЭС,  Е  849/5ЭС,  Е  849/8ЭС,

Е 849/10ЭС, Е 849/11ЭС, Е 849/13ЭС, Е 849/16ЭС, Е 849/17ЭС осуществляется от сети переменного тока с одним из напряжений 100, 220, 240 В частотой 45-65 Гц.

Рабочие условия применения:

температура окружающего воздуха от минус 30 °С до плюс 60 °С; относительная влажность воздуха 95 % при 35 °С.

Мощность, потребляемая ИП, не более:

1) от измеряемой цепи при номинальных значениях преобразуемых сигналов:

0,2 А - для каждой последовательной цепи;

0,5 А - для каждой параллельной цепи ИП с питанием от сети переменного тока;

6,0 В^А - для параллельных цепей фас А и С ИП питанием от измеряемой цепи;
