В ИП используется принцип измерения частоты переменного тока.

ИП выполнены в корпусе из ударопрочного полистирола. Силовой трансформатор крепиться к основанию корпуса. Над трансформатором к корпусу крепятся печатная плата, на которой расположены элементы электрической схемы. Основание с клеммной колодкой, крышка корпуса, крышка клеммной колодки выполнены из изоляционного материала.

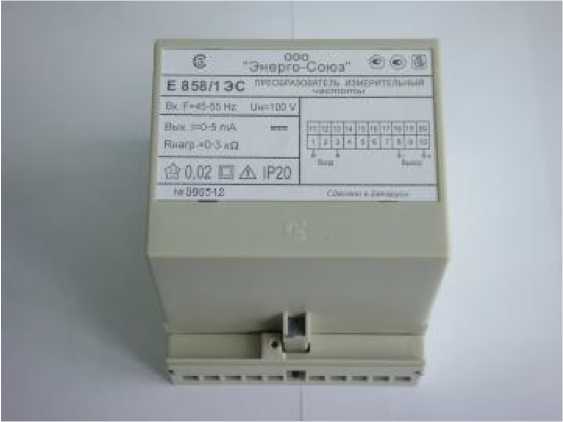

ИП Е 858ЭС выпускаются в двенадцати модификациях: Е 858/1ЭС ... Е 858/12ЭС, отличающихся диапазоном измерения преобразуемой частоты и диапазоном изменения выходного сигнала. Общий вид Е 858ЭС приведен на Рисунке 1.

ИП могут применяться для контроля частоты переменного тока в системах и установках, для комплексной автоматизации объектов электроэнергетики различных отраслей промышленности.

Рисунок 1 - Общий вид Е 858ЭС

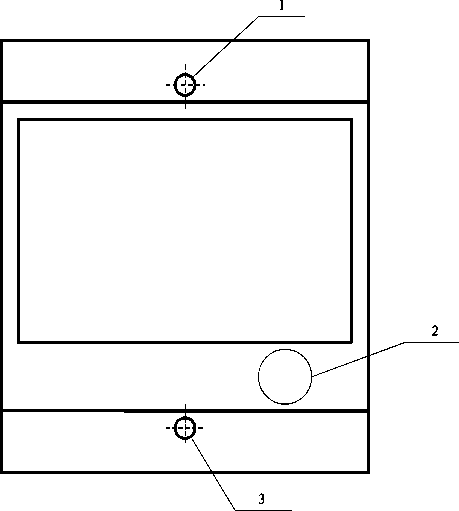

Схема защиты от несанкционированного доступа представлена на рисунке 2.

• 1 - Место для нанесения оттиска клейма поверителя

• 2 - Место для нанесения клейма-наклейки поверителя

• 3 - Место для нанесения оттиска клейма ОТК

Рисунок 2 - Схема защиты от несанкционированного доступа

В комплект поставки входят:

• - ИП Е 858ЭС СКЮИ.411600.003-2002;

• - руководство по эксплуатации СКЮИ.411600.003-2002 РЭ;

• - паспорт СКЮИ.411600.003-2002;

• - методика поверки МП.ВТ.041-2002;

• - коробка упаковочная СКЮИ.743832.001.

Примечание - При поставке в один адрес прилагается один экземпляр руководства по эксплуатации и методики поверки на три ИП.

Тип и модификация прибора, номинальное значение входного сигнала, диапазоны измерения частоты, диапазон изменения выходного сигнала, номинальное значение частоты, диапазон изменения сопротивления нагрузки указаны в таблице 1 Таблица 1

Пределы допускаемой основной приведенной погрешности ИП при сопротивлении нагрузки, указанном в таблице 1, равны ± 0,02 % от нормирующего значения во всем диапазоне изменения сопротивления нагрузки.

Предел допускаемой дополнительной погрешности ИП, вызванной изменением температуры окружающего воздуха от нормальной до любой температуры в пределах рабочих условий применения на каждые 10 °С, не должен превышать предела основной погрешности.

Нормирующее значение равно номинальному значению частоты.

Питание ИП осуществляется от измерительной цепи с номинальным напряжением (100⁺¹⁰-15) или (220⁺²²-33) В.

Рабочие условия применения:

температура окружающего воздуха от минус 30 до плюс 60 °С; относительная влажность воздуха 95 % при 35 °С.
