Принцип действия преобразователей состоит в измерении напряжения обратной последовательности системы трехфазных напряжений переменного тока и линейном преобразовании их в унифицированный выходной сигнал переменного тока в диапазоне от 0 до 5 мА.

Преобразователи конструктивно состоят из следующих основных узлов:

• - основания с клеммной колодкой, в которой размещены зажимы для подключения внешних цепей;

• - крышки корпуса;

• - двух крышек клеммной колодки;

• - печатной платы с элементами схемы;

• - двух трансформаторов, установленных в основании.

Основание с клеммной колодкой, крышка корпуса, крышки клеммной колодки выполнены из изоляционного материала.

Зажимы клеммной колодки обеспечивают подключение медных или алюминиевых проводов сечением от 0,28 мм² (диаметр 0,6 мм) до 7,07 мм² (диаметр 3 мм)

Фотография общего вида представлена на рисунке 1.

Схема пломбировки от несанкционированного доступа и обозначение мест нанесения оттисков клейм и размещения наклеек приведены на рисунке 2.

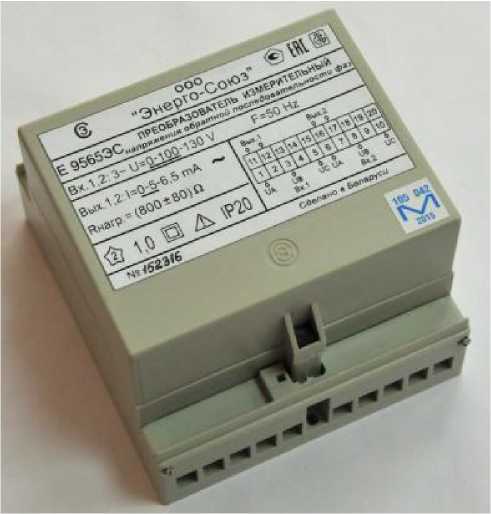

Рисунок 1 - фотография общего вида преобразователей Е 9565ЭС

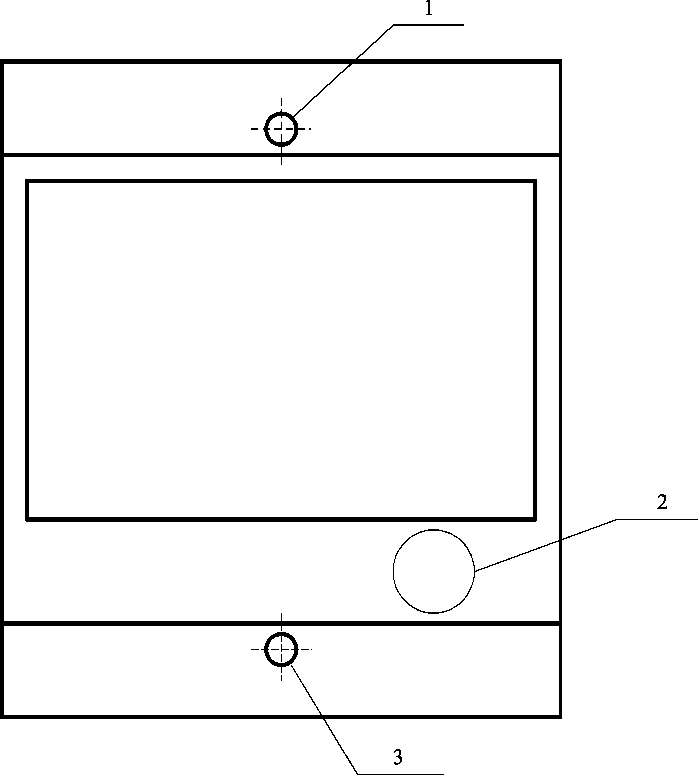

• 1 - Место для нанесения оттиска клейма поверителя

• 2 - Место для нанесения клейма-наклейки поверителя

• 3 - Место для нанесения оттиска клейма ОТК

Рисунок 2 - Схема пломбировки от несанкционированного доступа и обозначение мест нанесения оттисков клейм и размещения наклеек

В комплект поставки входят :

- преобразователь (модификация по заказу потребителя );

- руководство по эксплуатации УИМЯ .411600.021 РЭ;

- паспорт УИМЯ .411600.021 ПС;

- методика поверки МП.ВТ.073-2003;

- коробка упаковочная.

Руководство по эксплуатации и методика поверки поставляются по 1 экз. на 3 преобразователя .

• 1 Диапазон изменения линейного напряжения переменного трехфазного тока:

• - в рабочем режиме, В                                     от 0 до 100;

• - в режиме перегрузки, В                                   от 100 до 130.

• 2 Номинальное значение входного сигнала, В                     100.

• 3 Выходной ток:

• - при обрыве любой из фаз и номинальном значении входного сигнала, мА

1,67 ± 0,05

• - при прямой последовательности фаз и номинальном значении входного сигнала не более, мА                                                         0,05

• 4 Частота входного сигнала, Гц                                    от 49,5 до 50,5;

• 5 Диапазон изменения выходного сигнала при обратной последовательности фаз:

• - в рабочем режиме, мА                                   от 0 до 5;

• - в режиме перегрузки, мА                                от 5 до 6,5;

• 6 Сопротивление нагрузки, Ом                                   (800 ± 80).

• 7 Входное сопротивление каждой из цепи (АВ или СВ) при прямой или обратной последовательности фаз, кОм, не менее                                   5.

• 8 Пределы допускаемой основной приведенной погрешности преобразователей от нормирующего значения выходного сигнала, равного 5 мА, %         ± 1,0.

• 9 Пределы допускаемых дополнительных погрешностей преобразователей не превышают:

- при изменении температуры окружающего воздуха от нормальной (20 ± 5) ° С до любой температуры от минус 30 до плюс 60 °С на каждые 10 °С ± 0,5 %;

- при работе в условиях относительной влажности (95 ± 3) % при 35 °С   ± 1,0 %;

- при влиянии внешнего однородного магнитного поля переменного тока частотой изме-
