Наименование

Обозначение

Количество

Преобразователь измерительный MINI

-

1 шт.

Руководство по эксплуатации

-

1 экз.

Методика поверки

ИЦРМ-МП-078-20

1 экз.

Характеристики

Модификация

Вид входного сигнала

Диапазон преобразований входного сигнала

Вид выходного сигнала

Диапазон выходного сигнала

Пределы допускаемой основной приведенной к верхней границе диапазона преобразований погрешности преобразований, %

Температурный коэффициент, %/°С

от -50 до 50 мВ* от 0 до 50 мВ* от -60 до 60 мВ* от 0 до 60 мВ* от -75 до 75 мВ* от 0 до 75 мВ*

Напряжение постоянного тока

от 0 до 5 В* от 1 до 5 В* от -5 до 5 В* от 0 до 10 В* от 2 до 10 В* от -10 до 10 В*

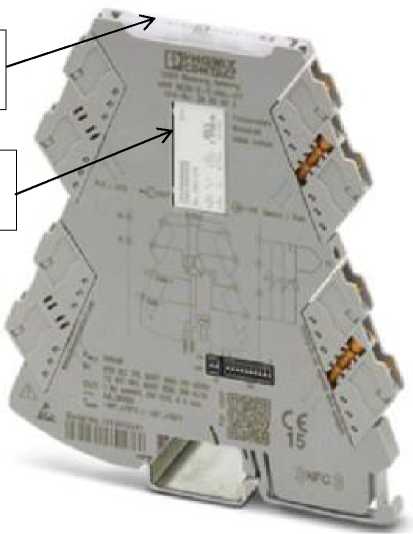

MINI MCR-2-U-UI;

MINI MCR-2-U-UI-PT;

MINI MCR-2-U-UI-C;

MINI MCR-2-U-UI-PT-C

Напряжение постоянного тока

от -80 до 80 мВ* от 0 до 80 мВ* от -100 до 100 мВ* от 0 до 100 мВ* от -120 до 120 мВ* от 0 до 120 мВ* от -150 до 150 мВ* от 0 до 150 мВ* от -200 до 200 мВ* от 0 до 200 мВ* от -240 до 240 мВ* от 0 до 240 мВ* от -300 до 300 мВ* от 0 до 300 мВ* от -500 до 500 мВ*

от 0 до 500 мВ* от -600 до 600 мВ*

от 0 до 600 мВ* от -750 до 750 мВ*

Сила постоянного тока

от 0 до 20 мА* от 4 до 20 мА *

±0,1

0,01

Модификация

Характеристики

Вид входного сигнала

Диапазон преобразований входного сигнала

Вид выходного сигнала

Диапазон выходного сигнала

Пределы допускаемой основной приведенной к верхней границе диапазона преобразований погрешности преобразований, %

Температурный коэффициент, %/°С

от 0 до 750 мВ* от -800 до 800 мВ* от 0 до 800 мВ* от -1 до 1 В* от 0 до 1 В* от -1,2 до 1,2 В* от 0 до 1,2 В* от -1,5 до 1,5 В* от 0 до 1,5 В* от -2 до 2 В* от 0 до 2 В* от -2,4 до 2,4 В* от 0 до 2,4 В* от -3 до 3 В* от 0 до 3 В* от -5 до 5 В* от 0 до 5 В* от -6 до 6 В* от 0 до 6 В*

от -7,5 до 7,5 В* от 0 до 7,5 В* от -8 до 8 В* от 0 до 8 В* от -10 до 10 В* от 0 до 10 В* от -12 до 12 В* от 0 до 12 В* от -15 до 15 В*

Модификация

Характеристики

Вид входного сигнала

Диапазон преобразований входного сигнала

Вид выходного сигнала

Диапазон выходного сигнала

Пределы допускаемой основной приведенной к верхней границе преобразований погрешности преобразований, %

Температурный коэффициент, %/°С

от 0 до 15 В* от -20 до 20 В* от 0 до 20 В* от -24 до 24 В * от 0 до 24 В* от -30 до 30 В* от 0 до 30 В* от 0,012 до 0,06 В* от 0,015 до 0,075 В* от 0,016 до 0,08 В* от 0,02 до 0,1 В* от 0,024 до 0,12 В* от 0,03 до 0,15 В* от 0,04 до 0,2 В* от 0,048 до 0,24 В* от 0,06 до 0,3 В* от 0,1 до 0,5 В* от 0,12 до 0,6 В* от 0,15 до 0,75 В* от 0,16 до 0,8 В*

от 0,2 до 1 В* от 0,24 до 1,2 В* от 0,3 до 1,5 В* от 0,4 до 2 В* от 0,48 до 2,4 В* от 0,6 до 3 В* от 1 до 5 В*

от 1,2 до 6 В*

Модификация

Характеристики

Вид входного сигнала

Диапазон преобразований входного сигнала

Вид выходного сигнала

Диапазон выходного сигнала

Пределы допускаемой основной приведенной к верхней границе преобразований погрешности преобразований, %

Температурный коэффициент, %/°С

от 1,6 до 8 В* от 2 до 10 В* от 2,4 до 12 В* от 3 до 15 В* от 4 до 20 В* от 4,8 до 24 В* от 6 до 30 В*

MINI MCR-2-UNI-UI-2UI;

MINI MCR-2-UNI-UI-2UI-PT;

MINI MCR-2-UNI-UI-2UI-C;

MINI MCR-2-UNI-UI-2UI-PT-C

Напряжение постоянного тока

от 0 до 10 В* от 2 до 10 В* от 0 до 5 В* от 1 до 5 В* от 0 до 12 В**

Напряжение постоянного тока

от 0 до 10,5 В** от 0 до 10 В* от 2 до 10 В* от 0 до 5 В* от 1 до 5 В* от -10 до 10 В*

±0,05

0,01

Сила постоянного тока

от 0 до 20 мА* от 4 до 20 мА* от 0 до 10 мА* от 20 до 0 мА* от 0 до 24 мА**

Сила постоянного тока

от 0 до 20 мА* от 4 до 20 мА* от 0 до 10 мА* от 20 до 0 мА* от 0 до 21 мА**

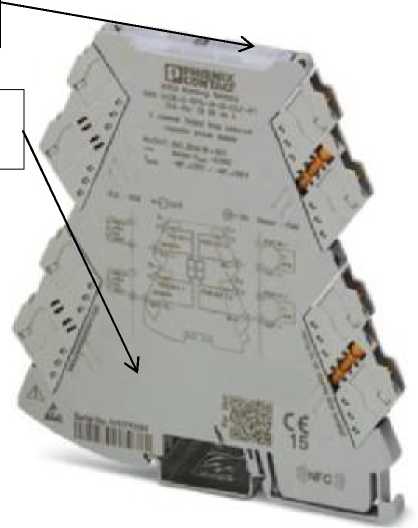

MINI MCR-2-RPSS-I-2I;

MINI MCR-2-RPSS-I-2I-PT

Сила постоянного

тока

от 0 до 20 мА** от 4 до 20 мА**

Сила постоянного тока

от 0 до 20 мА** от 4 до 20 мА**

±0,05

0,0075

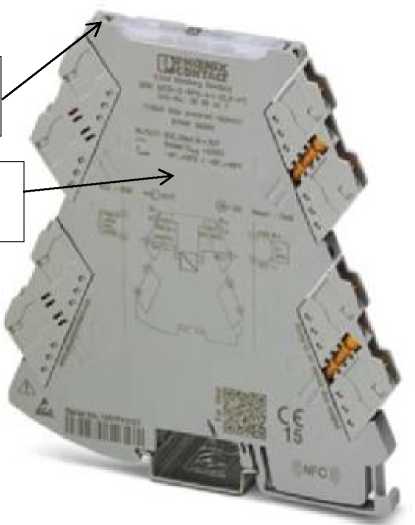

MINI MCR-2-RPS-I-I-OLP;

MINI MCR-2-RPS-I-I-OLP-PT

Сила постоянного тока

от 0 до 20 мА** от 4 до 20 мА**

Сила постоянного тока

от 0 до 20 мА** от 4 до 20 мА**

±0,1

0,001

MINI MCR-2-RPS-2I-2I-OLP;

MINI MCR-2-RPS-2I-2I-OLP-PT

Сила постоянного тока

от 0 до 20 мА** от 4 до 20 мА**

Сила постоянного тока

от 0 до 20 мА** от 4 до 20 мА**

±0,1

0,001

Модификация

Характеристики

Вид входного сигнала

Диапазон преобразований входного сигнала

Вид выходного сигнала

Диапазон выходного сигнала

Пределы допускаемой основной приведенной к верхней границе преобразований погрешности преобразований, %

Температурный коэффициент, %/°С

MINI MCR-2-I-I-ILP;

MINI MCR-2-I-I-ILP-PT

Сила постоянного тока

от 0 до 20 мА** от 4 до 20 мА**

Сила постоянного тока

от 0 до 20 мА** от 4 до 20 мА**

±0,1

0,075

MINI MCR-2-F-UI;

MINI MCR-2-F-UI-PT;

MINI MCR-2-F-UI-PT-C; MINI MCR-2-F-UI-C

Частота переменного тока

от 0,002 Гц до 200 кГц, с максимальным

значением напряжения переменного тока 30

В

Напряжение постоянного тока

от 0 до 10,5 В** от 0 до 10 В* от 2 до 10 В* от 0 до 5 В* от 1 до 5 В*

±0,1

0,01

Сила постоянного тока

от 0 до 21 мА** от 0 до 20 мА* от 4 до 20 мА* от 0 до 10 мА* от 2 до 10 мА*

* - Настраивается DIP-переключателем. ** - Настраивается с помощью ПО.

Модификация

Характеристики

Вид входного сигнала

Диапазон измерений входного сигнала

Пределы допускаемой основной приведенной к верхней границе диапазона измерений погрешности измерений, %

Температурный коэффициент, %/°С

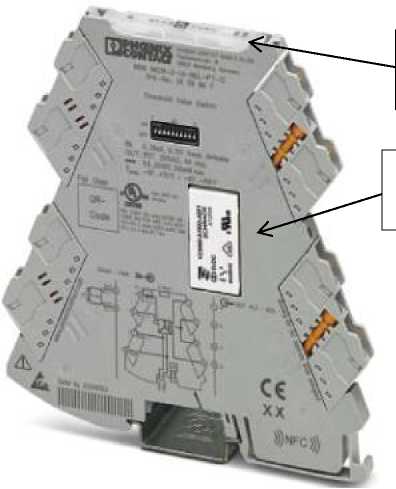

MINI MCR-2-UI-REL;

MINI MCR-2-UI-REL-PT;

MINI MCR-2-UI-REL-C;

MINI MCR-2-UI-REL-PT-C

Сила постоянного тока

от 0 до 20 мА* * от 0 до 24 мА*

±0,1

0,01

Напряжение

постоянного тока

от 0 до 10 В** от 0 до 12 В*

Модификация

Характеристики

Вид входного

сигнала

Диапазон измерений входного сигнала

Пределы допускаемой основной приведенной к верхней границе диапазона измерений погрешности измерений, %

Температурный коэффициент, %/°С

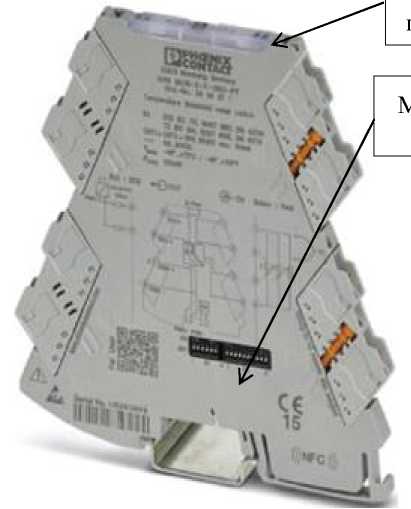

MINI MCR-2-T-2RO;

MINI MCR-2-T-2RO-PT

Сигналы от термопар по ГОСТ Р 8.5852001

В (от 0 до +1820 °С)** Е (от -270 до +1000 °С)** J (от -210 до +1200 °С)** K (от -270 до +1370 °С)** N (от -270 до 1300 °С)** R (от -50 до +1760 °С)** S (от -50 до +1760 °С)** A-1 (от 0 до +2500 °С)** A-2 (от 0 до +1800 °С)** A-3 (от 0 до +1800 °С)** M (от -200 до +100 °С)** L (от -200 до +800 °С)**

±0,1

0,01

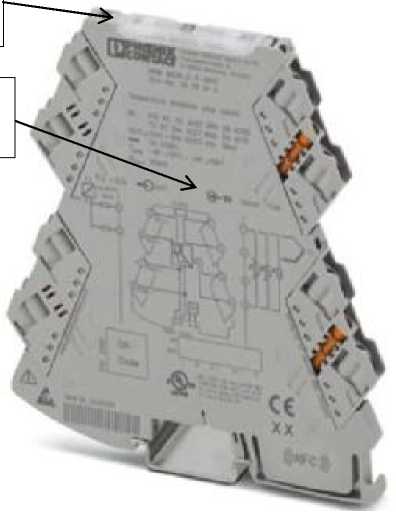

MINI MCR-2-T-REL;

MINI MCR-2-T-REL-PT

Сигналы от термопар по ГОСТ Р 8.5852001

В (от 500 до +1820 °С)** Е (от -230 до +1000 °С)** J (от -210 до +1200 °С)** K (от -270 до +1370 °С)** N (от -270 до 1300 °С)** R (от -50 до +1760 °С)** S (от -50 до +1760 °С)** A-1 (от 0 до +2500 °С)** A-2 (от 0 до +1800 °С)** A-3 (от 0 до +1800 °С)** M (от -200 до +100 °С)** L (от -200 до +800 °С)**

±0,1

0,01

* - Настраивается DIP-переключателем. ** - Настраивается с помощью ПО.

Наименование характеристики

Значение

Рабочие условия преобразований:

- температура окружающей среды, °С;

от -40 до +70

- относительная влажность воздуха, %

от 5 до 95

Нормальные условия преобразований:

- температура окружающей среды, °С;

от +15 до +25

- относительная влажность воздуха, %, не более

80

Масса, г, не более

500

Габаритные размеры, мм, не более:

- ширина

6,2

- высота

110,5

- глубина

120,5

Потребляемая мощность, мВт, не более

600

Напряжение питания постоянного тока, В

от 9,6 до 30

Средняя наработка на отказ, часов, не менее

600000

Средний срок службы, лет

15
