Номер по Госреестру СИ: 63447-16
63447-16 Преобразователи измерительные
(MINI MCR-2)
Назначение средства измерений:
Преобразователи измерительные MINI MCR-2 (далее - преобразователи) предназначены для преобразования входных аналоговых сигналов напряжения постоянного тока, силы постоянного тока, электрического сопротивления в унифицированные электрические выходные сигналы напряжения и силы постоянного тока, частоты переменного тока.

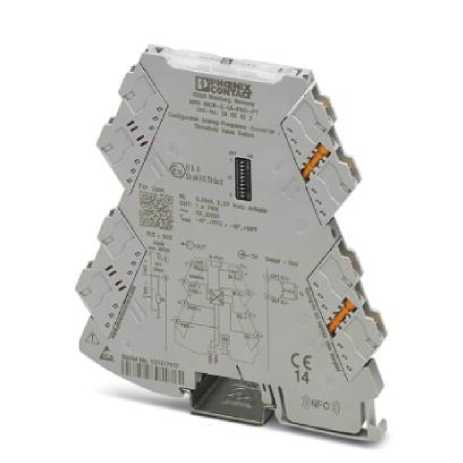

Внешний вид.
Преобразователи измерительные
Рисунок № 1

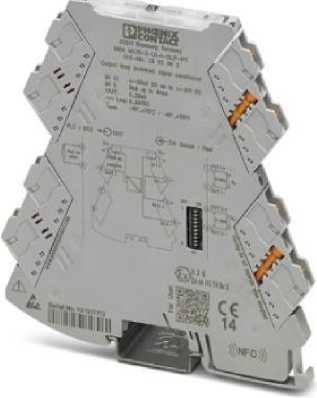

Внешний вид.
Преобразователи измерительные
Рисунок № 2

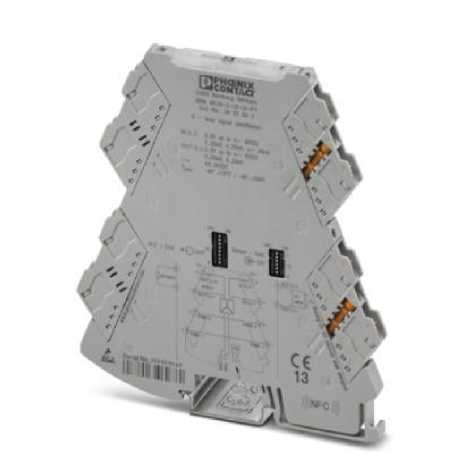

Внешний вид.
Преобразователи измерительные
Рисунок № 3

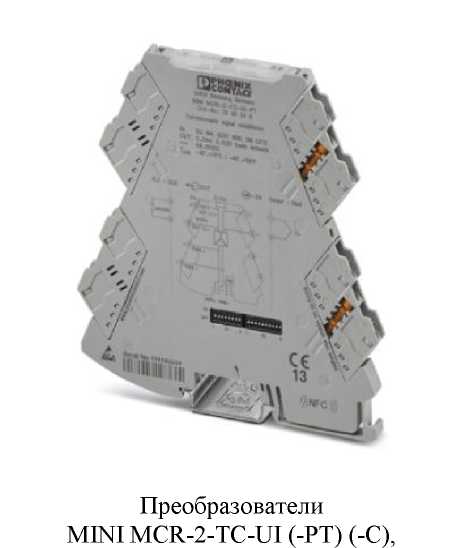

Внешний вид.
Преобразователи измерительные
Рисунок № 4

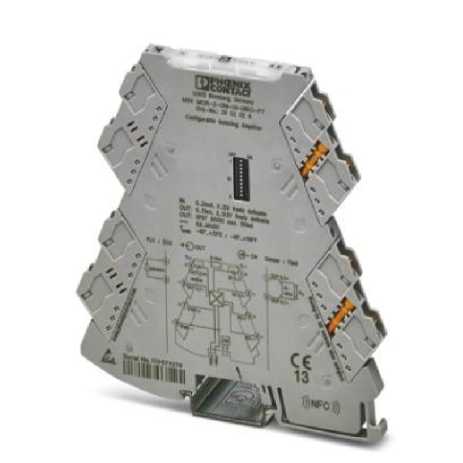

Внешний вид.
Преобразователи измерительные
Рисунок № 5

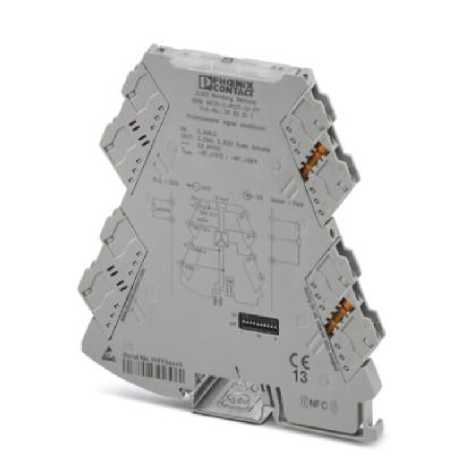

Внешний вид.
Преобразователи измерительные
Рисунок № 6

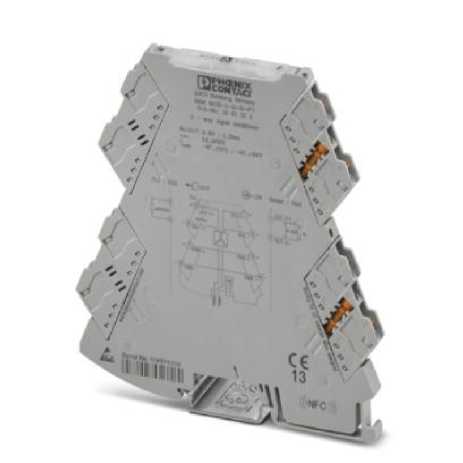

Внешний вид.
Преобразователи измерительные
Рисунок № 7
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям измерительным MINI MCR-2
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний.
ГОСТ 13384-93 Преобразователи измерительные для термоэлектрических преобразователей и термопреобразователей сопротивления. Общие технические требования и методы испытаний.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.
ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от Г10"16 до 30 А.
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
ГОСТ Р 8.764-2011 ГСИ. Государственная поверочная схема для средств измерений электрического сопротивления.
Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу МП 63447-16 с Изменением № 1 «Преобразователи измерительные MINI MCR-2. Методика поверки», утвержденному ФГУП «ВНИИМС» 12.09.2017 г.
Основные средства поверки: калибратор универсальный Fluke 9100 (Госреестр № 25985-09); вольтметр универсальный В7-78/1 (Госреестр № 52147-12); осциллограф цифровой запоминающий WaveJet 352 (Госреестр № 32488-06).
Изготовитель
Фирма «PHOENIX CONTACT GmbH & Co. KG», Германия
Адрес: Flachsmarktstrasse 8, D-32825 Blomberg, Germany
Тел.: +49 (0) 5235-300; факс: +49 (0) 5235-341200
W eb-сайт: https://www.phoenixcontact.com
Заявитель
Общество с ограниченной ответственностью «Феникс Контакт РУС»
(ООО «Феникс Контакт РУС»)
ИНН 7702332747
Адрес: 119619, г. Москва, Новомещерский проезд, д. 9, стр. 1
Тел.: 8 (495) 933-85-48; факс: 8 (495) 933-97-22
W eb-сайт: https://www.phoenixcontact.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495) 437-55-77/437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Принцип действия преобразователей основан на преобразовании аналоговых сигналов с первичных преобразователей (датчиков), их измерении, обработке и выдаче унифицированных электрических выходных сигналов напряжения и силы постоянного тока по ГОСТ 26.011-80, частотного сигнала, пропорциональных входному сигналу.
В качестве первичных преобразователей могут применяться различные источники напряжения постоянного и переменного тока, датчики с выходным унифицированным сигналом 0(4)-20 мА, преобразователи термоэлектрические (термопары) и термопреобразователи сопротивления.
Преобразователи обеспечивают гальваническое разделение входных и выходных цепей и цепей питания.
По числу и виду преобразуемых входных сигналов преобразователи являются одно-или двухканальными.
Преобразователи изготавливаются в виде модификаций: MINI MCR-2-I-I (-PT), MINI MCR-2-2I-2I-ILP (-PT), MINI MCR-2-I0-U (-PT), MINI MCR-2-I4-U (-PT), MINI MCR-2-RPSS-I-I (-PT), MINI MCR-2-U-I0 (-PT), MINI MCR-2-U-I4 (-PT), MINI MCR-2-U-U (-PT), MINI MCR-2-UI-I-OLP (-PT) (-С), MINI MCR-2-UI-UI (-PT) (-С), MINI MCR-2-UNI-UI-UIRO (-PT) (-С), MINI MCR-2-POT-UI (-PT) (-С), MINI MCR-2-RTD-UI (-PT) (-С), MINI MCR-2-TC-UI (-PT) (-С), MINI MCR-2-UI-FRO (-PT) (-С), MINI MCR-2-UNI-UI-2UI (-PT) (-С) отличающихся функциональным назначением, видом преобразуемого сигнала, габаритными размерами и массой.
Модификации с индексом (-PT) имеют пружинные Push-in зажимы. Модификации с индексом (-C) предварительно сконфигурированы на заводе в соответствие с заказом.
Основные узлы преобразователей: плата ввода-вывода, АЦП, микропроцессор, ЦАП, перепрограммируемое запоминающее устройство (ППЗУ).
Конструктивно преобразователи выполнены в виде печатной платы, размещенной в малогабаритном неразборном корпусе из термопластика. На корпусе размещены винтовые или пружинные разъемы для присоединения подводящих проводников и цепей питания.
Преобразователи имеют светодиодные индикаторы, сигнализирующие о наличии питания («PWR»), состоянии устройства («Err»).
Настройка (конфигурирование) преобразователей осуществляется пользователем с помощью микропереключателей DIP, расположенных на корпусе преобразователя или с помощью внешнего ПК, используя беспроводную технологию NFC или с помощью кабеля через S-Port.
Преобразователи предназначены для установки на DIN рейку. Рекомендуемое положение корпуса преобразователей в пространстве - вертикальное.
Преобразователи не имеют регулировочных элементов, которые могли бы изменить их метрологические характеристики. Несанкционированный доступ к внутренним частям приводит к выходу преобразователей из строя. Части корпуса преобразователя пломбируются наклейкой. Знак поверки наносится на боковую поверхность корпуса.


Преобразователи MINI MCR-2-I-I (-PT), MINI MCR-2-2I-2I-ILP (-PT), MINI MCR-2-I0-U (-PT), MINI MCR-2-I4-U (-PT), MINI MCR-2-RPSS-I-I (-PT), MINI MCR-2-U-I0 (-PT), MINI MCR-2-U-I4 (-PT),
MINI MCR-2-U-U (-PT)
Преобразователи
MINI MCR-2-UI-I-OLP (-PT) (-С)


Преобразователи
MINI MCR-2-UI-UI (-PT) (-С)
Преобразователи
MINI MCR-2-UNI-UI-UIRO (-PT) (-С), MINI MCR-2-UNI-UI-2UI (-PT) (-С)

Преобразователи
MINI MCR-2-POT-UI (-PT) (-С)

MINI MCR-2-RTD-UI (-PT) (-С)

Преобразователи
MINI MCR-2-UI-FRO (-PT) (-С)
Рисунок 1 - Внешний вид преобразователей
Программное обеспечение отсутствует.
В комплект поставки входят: преобразователь (по заказу), руководство по эксплуатации, методика поверки.
Таблица 1 - Метрологические характеристики преобразователей измерительных MINI MCR-2
Модификация |
Характеристики | ||||
Вид входного сигнала |
Диапазон преобразования входного сигнала |
Диапазон выходного сигнала |
Пределы допускаемой основной приведенной погрешности преобразования 1) |
Температурный коэффициент 2) | |
1 |
2 |
3 |
4 |
5 |
6 |
MINI MCR-2-I-I (-PT) |
Сила постоянного тока |
от 0(4) до 20 мА |
Сила постоянного тока от 0(4) до 20 мА |
±0,1 % |
0,01 %/°C |
MINI MCR-2-2I-2I-ILP (-PT) |
Сила постоянного тока |
от 0(4) до 20 мА |
Сила постоянного тока от 0(4) до 20 мА |
±0,1 % |
0,012 %/°C |
MINI MCR-2-I0-U (-PT) |
Сила постоянного тока |
от 0 до 20 мА |
Напряжение постоянного тока от 0 до 10 В |
±0,1 % |
0,01 %/°C |
MINI MCR-2-I4-U (-PT) |
Сила постоянного тока |
от 4 до 20 мА |
Напряжение постоянного тока от 0 до 10 В |
±0,1 % |
0,01 %/°C |
MINI MCR-2-RPSS-I-I (-PT) |
Сила постоянного тока |
от 0(4) до 20 мА |
Сила постоянного тока от 0(4) до 20 мА |
±0,05 % |
0,01 %/°C |
MINI MCR-2-U-I0 (-PT) |
Напряжение постоянного тока |
от 0 до 10 В |
Сила постоянного тока от 0 до 20 мА |
±0,1 % |
0,01 %/°C |
MINI MCR-2-U-I4 (-PT) |
Напряжение постоянного тока |
от 0 до 10 В |
Сила постоянного тока от 4 до 20 мА |
±0,05 % |
0,01 %/°C |
MINI MCR-2-U-U (-PT) |
Напряжение постоянного тока |
от 0(2) до 10 В; от - 10 до + 10 В |
Напряжение постоянного тока от 0 до 10 В; от - 10 до + 10 В |
±0,1 % |
0,01 %/°C |
MINI MCR-2-UI-I-OLP (-PT) (-С) |
Напряжение постоянного тока |
от 0 до 1000 мВ; от 0 до 30 В; от - 1000 до + 1000 мВ; от - 30 до + 30 В конфигурируемый |
Сила постоянного тока от 4 до 20 мА |
±0,1 % |
0,01 %/°C |
Сила постоянного тока |
от 0 до 40 мА; от 4 до 20 мА конфигурируемый |
1 |
2 |
3 |
4 |
5 |
6 |
MINI MCR-2-UI-UI (-PT) (-С) |
Напряжение постоянного тока |
от 0 до 30 В; от - 30 до + 30 В конфигурируемый |
Напряжение постоянного тока от 0 до 10 В; от - 10 до + 10 В конфигурируемый |
±0,1 %; ±0,15% при выходном напряжении от - 10 до + 10 В |
0,01 %/°C |
Сила постоянного тока |
от 0(4) до 20 мА; от - 20 до + 20 мА конфигурируемый |
Сила постоянного тока от 0(4) до 20 мА конфигурируемый |
±0,1%; ±0,15% при входном токе от от 4 до 20 мА |
0,01 %/°C | |
MINI MCR-2-UNI-UI- UIRO (-PT) (-С) |
Напряжение постоянного тока |
от 0 до 12 В конфигурируемый |
Напряжение постоянного тока от 0 до 10,5 В конфигурируемый |
±0,1 % |
0,01 %/°C |
Сила постоянного тока |
от 0(4) до 20 мА; от 0 до 24 мА конфигурируемый |
Сила постоянного тока от 0(4) до 20 мА; от 0 до 21 мА конфигурируемый | |||
MINI MCR-2-POT-UI (-PT) (-С) |
Потенциометр |
от 100 Ом до 100 кОм |
Напряжение постоянного тока от 0 до 10,5 В конфигурируемый |
±0,1 % |
0,01 %/°C |
Сила постоянного тока от 0(4) до 20 мА; от 0 до 21 мА конфигурируемый |
1 |
2 |
3 |
4 |
5 |
6 |
MINI MCR-2-RTD-UI (-PT) (-С) |
Электрическое сопротивление (сигнал с термопреобразовате ля сопротивления) |
От 0 до 4000 Ом (Диапазон температур от -200 °C до +850 °C) 3) |
Напряжение постоянного тока от 0 до 10,5 В конфигурируемый |
Для Pt и Ni: ±(0,001-350/^ 5)) %. Если диапазон измерений больше 350 °C, то ±0,1 %. Для Cu: ±(0,003^200MM 5)) %. Если диапазон измерений больше 350 °C, то ±0,3 %. |
0,01 %/°C |
Сила постоянного тока от 0(4) до 20 мА; от 0 до 21 мА конфигурируемый | |||||
MINI MCR-2-TC-UI (-PT) (-С) |
Напряжение постоянного тока (сигнал с преобразователя термоэлектрического) |
от - 20 до 70 мВ (Диапазон температур от -250 °C до +2500 °C) 4) |
Напряжение постоянного тока от 0 до 10,5 В конфигурируемый |
Для преобразователей термоэлектрических E, J, K, N, T, L, U, M (ГОСТ), L (ГОСТ): ±(0,00r600MM 5)) %. Если диапазон измерений больше 600 °C, то ±0,1 %. Для преобразователей термоэлектрических B, R, S, A1, A2, A3:5) ±(0,002-600/^ 5)) %. Если диапазон измерений больше 600 °C, то ±0,2 % |
0,01 %/°C |
Сила постоянного тока от 0(4) до 20 мА; от 0 до 21 мА конфигурируемый | |||||
MINI MCR-2-UI-FRO (-PT) (-С) |
Напряжение постоянного тока |
от 0 до 12 В конфигурируемый |
Частота переменного тока от 0 до 10,5 кГц, с максимальным значением напряжения 30 В и тока 100 мА, конфигурируемый. Сигнал ШИМ с коэффициентом заполнения от 5 до 95 % |
±0,1 %; при частоте более 7 кГц: ±0,2 % |
0,01 %/°C |
Сила постоянного тока |
от 0(4) до 20 мА; от 0 до 24 мА конфигурируемый |
1 |
2 |
3 |
4 |
5 |
6 |
MINI MCR-2-UNI-UI- 2UI(-PT) (-С) |
Напряжение постоянного тока |
от 0 до 12 В конфигурируемый |
Напряжение постоянного тока от 0 до 10,5 В конфигурируемый |
±0,1 % |
0,01 %/°C |
Сила постоянного тока |
от 0(4) до 20 мА; от 0 до 24 мА конфигурируемый |
Сила постоянного тока от 0(4) до 20 мА; от 0 до 21 мА конфигурируемый |
±0,1 %; ±0,05 % при диапазоне выходного тока более 5 мА |
Примечание: 1) - За нормирующее значение при определении приведенной погрешности преобразования принимается значение диапазона выходного сигнала (полная шкала).
-
2) - Нормальные условия применения: температура окружающего воздуха (20±5) °C, относительная влажность воздуха от 30 до 80 %.
-
3) - Используемые термопреобразователи сопротивления и их характеристики приведены в таблице 2.
-
4) - Используемые преобразователи термоэлектрические и их характеристики приведены в таблице 3.
-
5) - Значение в числителе дроби и в знаменателе (ДМ) - температура, °C. ДМ - диапазон измерения температуры из таблиц 2, 3.
Таблица 2 - Характеристики термопреобразователей сопротивления
Тип термопреобразователя сопротивления |
Диапазон измерения температуры, °С |
Pt100 (IEC/EN 60751) |
от -200 до +850 |
Pt200 (IEC/EN 60751) |
от -200 до +850 |
Pt500 (IEC/EN 60751) |
от -200 до +850 |
Pt1000 (IEC/EN 60751) |
от -200 до +850 |
Pt100 (JIS C 1604) |
от -200 до +850 |
Pt1000 (JIS C 1604) |
от -200 до +850 |
Pt100 (ГОСТ 6651 a=0,00391) |
от -200 до +850 |
Pt1000 (ГОСТ 6651 a=0,00391) |
от -200 до +850 |
Ni100 (DIN 43760) |
от -60 до +250 |
Ni1000 (DIN 43760) |
от -60 до +250 |
Cu50 (ГОСТ 6651 a=0,00428) |
от -180 до +200 |
Cu53 (ГОСТ 6651 a=0,00426) |
от -50 до +180 |
Cu100 ГОСТ 6651 a=0,00428) |
от -180 до +200 |
Потенциометр (3-х проводный) |
от 0 до 4000 Ом |
Таблица 3 - Характеристики преобразователей термоэлектрических | |
Тип преобразователя термоэлектрического |
Диапазон измерения температуры, °С |
B (IEC/EN 60584) |
от +500 до +1820 |
E (iEC/EN 60584) |
от -230 до +1000 |
J (IEC/EN 60584) |
от -210 до +1200 |
K (IEC/EN 60584) |
от -250 до +1372 |
L (DIN 43760) |
от -200 до +900 |
N (IEC/EN 60584) |
от -200 до +1300 |
R (iEC/EN 60584) |
от -50 до +1768 |
S (IEC/EN 60584) |
от -50 до +1768 |
T (IEC/EN 60584) |
от -200 до +400 |
U (DIN 43760) |
от -200 до +600 |
A-1 (ГОСТ 8.585-2001) |
от 0 до +2500 |
A-2 (ГОСТ 8.585-2001) |
от 0 до +1800 |
A-3 (ГОСТ 8.585-2001) |
от 0 до +1800 |
L (ГОСТ 8.585-2001) |
от -200 до +800 |
M (ГОСТ 8.585-2001) |
от -200 до +100 |
Таблица 4 - Технические характеристики
Модификация |
Характеристики | ||||
Напряжение питания постоянного тока, В |
Г абаритные размеры, мм |
Масса, кг |
Рабочие условия применения: | ||
температура окружающего воздуха, °C |
относительная влажность воздуха, % | ||||
1 |
2 |
3 |
4 |
5 |
6 |
MINI MCR-2-I-I (-PT) |
от 9,6 до 30 |
120,5x110,5x6,2 |
0,105 |
от -40 до +70 |
до 95 |
MINI MCR-2-2I-2I-ILP (-PT) |
от 6 до 30 |
120,5x110,5x6,2 |
0,104 |
от -40 до +70 |
до 95 |
MINI MCR-2-I0-U (-PT) |
от 9,6 до 30 |
120,5x110,5x6,2 |
0,104 |
от -40 до +70 |
до 95 |
MINI MCR-2-I4-U (-PT) |
от 9,6 до 30 |
120,5x110,5x6,2 |
0,105 |
от -40 до +70 |
до 95 |
MINI MCR-2-RPSS-I-I (-PT) |
от 9,6 до 30 |
120,5x110,5x6,2 |
0,110 |
от -40 до +70 |
до 95 |
MINI MCR-2-U-I0 (-PT) |
от 9,6 до 30 |
120,5x110,5x6,2 |
0,105 |
от -40 до +70 |
до 95 |
MINI MCR-2-U-I4 (-PT) |
от 9,6 до 30 |
120,5x110,5x6,2 |
0,097 |
от -40 до +70 |
до 95 |
MINI MCR-2-U-U (-PT) |
от 9,6 до 30 |
120,5x110,5x6,2 |
0,104 |
от -40 до +70 |
до 95 |
MINI MCR-2-UI-I-OLP (-PT) (-С) |
от 8 до 30 |
120,5x110,5x6,2 |
0,445 |
от -40 до +70 |
до 95 |
1 |
2 |
3 |
MINI MCR-2-UI-UI (-PT) (-C) |
от 9,6 до 30 |
120,5x110,5x6,2 |
MINI MCR-2-UNI-UI-UIR0 (-PT) (-C) |
от 9,6 до 30 |
120,5x110,5x6,2 |
MINI MCR-2-P0T-UI (■PT) (-C) |
от 9,6 до 30 |
120,5x110,5x6,2 |
MINI MCR-2-RTD-UI (-PT) (-C) |
от 9,6 до 30 |
120,5x110,5x6,2 |
MINI MCR-2-TC-UI (-PT) (-C) |
от 9,6 до 30 |
120,5x110,5x6,2 |
MINI MCR-2-UI-FR0 (-PT) (-C) |
от 9,6 до 30 |
120,5x110,5x6,2 |
MINI MCR-2-UNI-UI-2UI(-PT) (-C) |
от 9,6 до 30 |
120,5x110,5x6,2 |
4 |
5 |
6 | |
0,105 |
от -40 до +70 |
до 95 | |
0,071 |
от -40 до +70 |
до 95 | |
0,110 |
от -40 до +70 |
до 95 | |
0,110 |
от -40 до +70 |
до 95 | |
0,127 |
от -40 до +70 |
до 95 | |
0,127 |
от -40 до +70 |
до 95 | |
0,129 |
от -40 до +70 |
до 95 |
