Номер по Госреестру СИ: 66378-16
66378-16 Индикаторы-измерители цифровые
(FA MCR)
Назначение средства измерений:
Индикаторы-измерители цифровые FA MCR (далее - измерители) предназначены для измерений (преобразования) силы и напряжения постоянного тока.
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
FA MCR
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| Общество с ограниченной ответственностью "ПОЛИСИНТЕЗ" | Юридические лица | 7 | 7 | 1,00 |
| Акционерное общество "АЛТАЙ-КОКС" | Юридические лица | 2 | 2 | 1,00 |
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| a1f43f36-9354-cd71-1134-4f4e3de2b2be | 66378-16 | 2021-10-13 | — | актуальная |
| 88c9cfb6-4386-60a5-f401-b47446f348c1 | 66378-16 | 2020-05-07 | 2021-10-13 | архивная |
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.







Характеристики программного обеспечения (далее по тексту - ПО) представлены в таблице 1.
Управление режимами работы и настройками измерителя осуществляется с помощью встроенного ПО, которое установлено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящим к искажению результатов измерений.
Таблица 1 - Характеристики встроенного ПО измерителей
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
M&M fdtCONTAINER 4 |
|
Номер версии (идентификационный номер ПО) |
не ниже v. 4.4.ххххх.х |
|
Цифровой идентификатор ПО |
- |
Уровень защиты от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
наносится типографским способом на титульный лист руководства по эксплуатации и с помощью наклейки на боковую поверхность корпуса.
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
ГОСТ 14014-91 «Приборы и индикаторы измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний»
ГОСТ 26.011-80 «Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные»
Техническая документация фирмы «PHOENIX CONTACT GmbH & Co. KG», Германия
Основные средства поверки:
- калибратор универсальный 9100 E (регистрационный номер в Федеральном
информационном фонде 25985-09);
- вольтметр универсальный В7-78/1 (регистрационный номер в Федеральном
информационном фонде 52147-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке, оформленное в соответствии с приказом Минпромторга России № 1815 от 02.07.2015 года «Об утверждении Порядка проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельства о поверке».
Принцип действия измерителей заключается в аналого-цифровом преобразовании сигналов, последующем преобразовании полученных цифровых кодов в значения технологического параметра и визуализации результатов на устройстве отображения.
Конструктивно измерители выполнены в корпусе распределительной панели. Универсальные входы обеспечивают подключение сигналов тока, напряжения, устройств RTD и TC. Измерители имеют два релейных выхода с переключающим контактом и один аналоговый выход. Питание двухпроводных датчиков обеспечивается с помощью встроенной системы питания измерительного преобразователя. В измерителях возможен контроль предельных значений и коммутация реле, через аналоговый выход можно передавать сигналы процесса. Измерители также имеют 5-значный 7-сегментный дисплей LC с подсветкой. Изменение цвета в случае неисправности способствует распознаванию аварийных состояний.
Схема обозначения модификации измерителей:
FA MCR -
|
D - монтажный корпус FD - полевой корпус | |
|
EX - искробезопасный индикатор | |
от несанкционированного доступа измерителей
Общий вид и схема пломбировки представлены на рисунке 1.

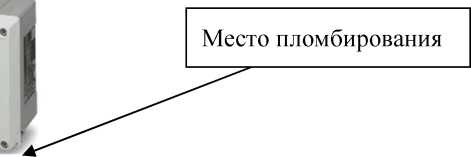

Место пломбирования

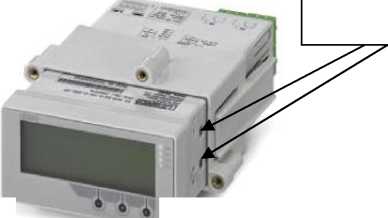

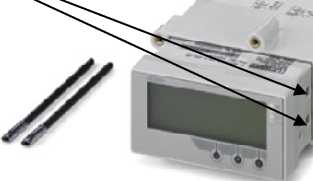

а) общий вид измерителей в монтажном корпусе



б) общий вид измерителей в полевом корпусе
Рисунок 1 - Общий вид и схема пломбировки от несанкционированного доступа измерителей
Таблица 3 - Комплектность
|
Наименование |
Количество |
|
Индикатор-измеритель цифровой FA MCR |
1 шт. |
|
Руководство по эксплуатации |
1 экз. |
|
Методика поверки |
1 экз. |
Таблица 2
|
Наименование характеристики |
Значение |
|
Диапазоны измерений силы постоянного тока, мА |
от 0 до 20 от 0 до 5 от 4 до 20 |
|
Пределы допускаемой приведенной* погрешности измерения силы постоянного тока, % |
±0,05 |
|
Диапазоны измерений напряжения постоянного тока, В |
от 0 до 10 от 2 до 10 от 0 до 5 от 0 до 1 от 1 до 5 от -0,1 до +0,1 от -1 до +1 от -10 до +10 от -30 до +30 |
|
Пределы допускаемой приведенной* погрешности измерения напряжения постоянного тока, % |
±0,1 ±0,05 (для диапазона от -0,1 до +0,1) |
|
Диапазоны преобразования силы постоянного тока, мА |
от 0 до 20 от 4 до 20 |
|
Пределы допускаемой основной приведенной* погрешности преобразования силы постоянного тока, % |
±0,05 |
|
Диапазоны преобразования напряжения постоянного тока, В |
от 0 до 10 от 2 до 10 от 0 до 5 от 1 до 5 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой основной приведенной* погрешности преобразования напряжения постоянного тока, % |
±0,05 (для диапазонов до 10 В) ±0,1 (для диапазонов до 5 В) |
|
Пределы допускаемой дополнительной приведенной* погрешности преобразования напряжения и силы постоянного тока, вызванной влиянием изменения температуры окружающего воздуха на каждый 1 °С, % |
±0,01 |
|
Диапазоны измерений электрического сопротивления R, Ом |
от 30 до 3000 |
|
Пределы допускаемой основной абсолютной погрешности измерения электрического сопротивления, Ом:
|
±0,001-R + 3,0 ±0,001-R + 1,6 ±0,001-R + 0,8 |
|
Пределы допускаемой дополнительной абсолютной погрешности измерения электрического сопротивления вызванной влиянием изменения температуры окружающего воздуха на каждый 1 °С, % |
±0,0001-R |
|
Диапазон напряжения питания с частотой от 50 до 60 Гц, В |
от 19,2 до 253 |
|
Потребляемая мощность, Вт, не более |
6,9 |
|
Рабочие условия эксплуатации:
|
от -20 до +60 от -40 до +50 95 от 86 до 106,7 |
|
Габаритные размеры (ширинахвысотахглубина), мм, не более:
|
96х48х151,8 96x48x175 199x160x96 |
|
Масса, кг, не более:
|
0,54 0,58 1,44 |
|
Средняя наработка на отказ, ч, не менее |
700000 (для Ex модификаций) 840000 (для модификаций без искробезопасного исполнения) |
|
Примечание - * - приведенной к максимальному значению диапазона. | |
