Номер по Госреестру СИ: 50643-12
50643-12 Трансформаторы тока
(PACT)
Назначение средства измерений:
Трансформаторы тока PACT (далее по тексту - трансформаторы тока) предназначены для контроля и передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

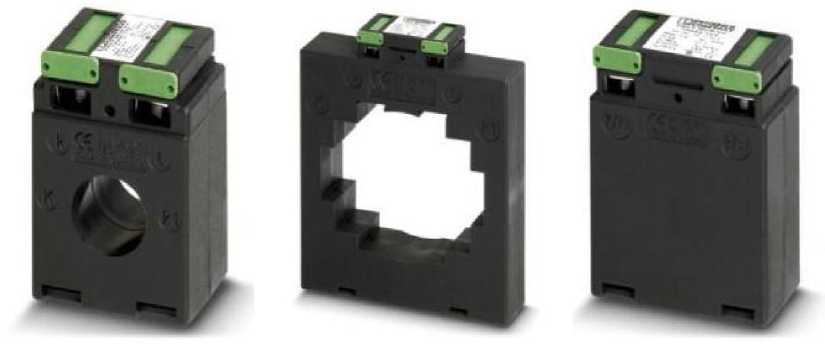

Внешний вид.
Трансформаторы тока
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 23.07.2017
Номер записи - 140132
ID в реестре СИ - 362532
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
PACT MCR-V2-3015-60-400-5A-0,5, PACT MCR-V2-3015-60-400-5-0,5, PACT MCR-V2-3015-60-250-5A-0,5, PACT MCR-V2-3015-60-150-5-1, PACT MCR-V2-3015-60-150-5-0,5, PACT MCR-V2-3015-60-100-5-0,5, PACT MCR-V2-10020-129-1500-5-0,5, PACT MCR-V2, PACT MCR-V1-21-44-75-5A-1, PACT MCR-V1-21-44-250-5A-0,5, PACT MCR-V1-21-44-150-5A-0,5, PACT MCR-V1-21-44-150-5-0,5, PACT MCR-V1-21-44-100-5A-0,5, PACT MCR-V1-21-44-100-5-0,5, PACT MCR V2, PACT MCR V1-21-44-150-5A-0,5, PACT MCR, PACT, MCR-V2, MCR-V1,
Производитель
Изготовитель - Фирма "Phoenix Contact GmbH & Co. KG"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Ростов-на-Дону - административный центр Ростовской области и Южного федерального округа России. Город расположен на юго-востоке Восточно-Европейской равнины, на берегах реки Дон, в 46 км от ее впадения в Азовское море. Площадь города составляет 348,5 кв. км, расстояние до Москвы - 1076 км.
Площадь города 348,5 кв. км, население 1 137,7 тыс. человек. Географически город включает 8 районов (Ворошиловский, Железнодорожный, Кировский, Ленинский, Октябрьский, Первомайский, Пролетарский и Советский).
Позиционирование как столицы Юга России и локализация в городе промышленных предприятий и структур южнороссийского масштаба (штаб Северо-Кавказского военного округа, управление Северо-Кавказской железной дороги и т.д.) вызывает дополнительную концентрацию рабочих мест в Ростове-на-Дону, обеспечивает повышенный уровень экономической активности и инвестиционной привлекательности.
В городе насчитывается более 92 тысяч хозяйствующих субъектов. Промышленность представлена такими крупными предприятиями, как: ПАО "Роствертол", ООО "Комбайновый завод "Ростсельмаш", ФГУП "Ростовский-на-Дону научно-исследовательский институт радиосвязи", ООО "ГРУППА АГРОКОМ", Ростовский-на-Дону электровозоремонтный завод - филиал ОАО "Желдорреммаш", ЗАО "Эмпилс" и др.
Отчет "Анализ рынка поверки в Ростове-на-Дону" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ростов-на-Дону.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 758
Выдано извещений - 4
Кол-во периодических поверок - 185
Кол-во средств измерений - 279
Кол-во владельцев - 6
Усредненный год выпуска СИ - 2013
МПИ по поверкам - 2863 дн.
Приказы РСТ, где упоминается данный тип СИ
№2727 от 2023.12.19 ПРИКАЗ_Об утверждении типов средств измерений (17)
№225 от 2022.01.31 Об утверждении предельного значения интервала между поверками для измерительных трансформаторов тока до 1000 В
№1898 от 2017.09.07 Об утверждении типов средств измерений
№2014 от 2022.08.15 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (10)
№3431 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Дорожный транспорт" (ТК 056)
Наличие аналогов СИ: Трансформаторы тока (PACT)
ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
---|
Все средства измерений Фирма "Phoenix Contact GmbH & Co. KG"
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
---|---|---|---|
35514-07 27.04.2029 |
Преобразователи цифро-аналоговые программируемые, IB IL AO 2/U/BP (-PAC), IB IL AO 2/SF (-PAC) Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
35515-07 27.04.2029 |
Преобразователи измерительные программируемые, IB IL TEMP 2 RTD (-PAC), IB IL TEMP 2 UTH (-PAC) Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
35516-07 27.04.2029 |
Преобразователи измерительные программируемые, IB IL AI 2/SF (-PAC), IB IL AI 8/SF (-PAC) Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
35925-07 01.10.2012 |
Преобразователи искрозащищенные измерительные входных и выходных унифицированных сигналов, PI-EX-AIS-I/I, PI-EX-IDS-I/I с устройствами коммутации TT-PI-EX-TB, TT-PI-EX-TB(T), PI-EX-TB, PI-EX-TB(T), PI-EX-MB/8/3/D-9SUB, PI-EX-MB/16/(3)/D-SUB, PI-EX-ME-RPS-I/I, PI-EX-ME-RPSS-I/I, PI-EX-ME-ID-I/I, PI-EX-ME-IDS-I/I, PI-EX-ME-2IDLP-I/I Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
5 лет | |
35926-07 01.10.2012 |
Преобразователи измерительные сигналов от термопар, PI-EX-ME-THC-I Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
5 лет | |
35927-07 01.10.2012 |
Преобразователи измерительные сигналов от термометров сопротивления, PI-EX-ME-RTD-I, PI-EX-ME-RTD-I/NC Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
5 лет | |
39163-08 23.11.2029 |
Преобразователи переменного тока измерительные, MACX MCR-SL, MCR-S, MCR-SL, MCR-SLP Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
39164-08 17.01.2019 |
Преобразователи напряжения переменного тока измерительные, преобразователи напряжения постоянного тока измерительные, MCR-VAC-UI-O-DC (переменного тока), MCR-VDC-UI-B-DC (постоянного тока) Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
41168-09 01.09.2014 |
Трансформаторы тока, PACT MCR Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
41972-09 01.01.2015 |
Преобразователи измерительные, MACX MCR-EX-SL Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
5 лет |
50643-12 23.07.2017 |
Трансформаторы тока, PACT Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
50643-17 07.09.2027 |
Трансформаторы тока, PACT Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
51680-12 18.09.2022 |
Приборы для измерения параметров электрической энергии, EMpro Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
54711-13 23.08.2018 |
Преобразователи сигналов измерительные, MACX MCR(-EX)-SL Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
5 лет |
55661-13 28.11.2018 |
Преобразователи измерительные, MACX Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
5 лет |
55662-13 27.04.2029 |
Преобразователи измерительные, серии MINI Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
56372-14 23.11.2029 |
Преобразователи измерительные, серии MCR-FL Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
3 года |
58642-14 15.04.2029 |
Преобразователи измерительные, серии Inline Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
58643-14 15.04.2029 |
Преобразователи измерительные, серии Axioline Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
59880-15 25.11.2024 |
Преобразователи измерительные, Radioline Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
62041-15 20.07.2025 |
Преобразователи измерительные входных и выходных унифицированных сигналов, PI-EX Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
63447-16 28.03.2026 |
Преобразователи измерительные, MINI MCR-2 Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
63448-16 28.03.2026 |
Преобразователи измерительные, MACX MCR Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
64617-16 13.07.2026 |
Преобразователи измерительные, MACX MCR-EX-SL-RPSSI-2I-1S(-SP) Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
64832-16 26.08.2026 |
Преобразователи измерительные, MACX MCR-SL Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
66378-16 30.12.2026 |
Индикаторы-измерители цифровые, FA MCR Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
66379-16 30.12.2021 |
Преобразователи дискретных сигналов, MACX MCR Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
66380-16 30.12.2026 |
Устройства многофункциональные измерительные, PACT RCP Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
68653-17 12.09.2027 |
Преобразователи измерительные, MACX Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
69650-17 05.12.2022 |
Преобразователи аналогово-цифровые, MINI MCR-2 Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
78555-20 29.06.2030 |
Счетчики для измерения электрической энергии, EEM Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
78533-20 29.06.2030 |
Преобразователи измерительные, MINI Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
82198-21 16.07.2026 |
Серверы времени с приемником сигналов ГНСС, FL TIMESERVER NTP Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
Томск - город в России, административный центр одноименных области и района, расположенный на востоке Западной Сибири на берегах реки Томь. Старейший крупный образовательный, научный и инновационный центр Сибири, насчитывающий 9 университетов, 15 научно-исследовательских институтов, особую экономическую зону технико-внедренческого типа и 6 бизнес-инкубаторов.
В городе проживает 556 478 человек, в городском округе Томск - 577 253 человека. Томск, его город-спутник Северск и пригороды образуют Томскую городскую агломерацию с населением около 786 тысяч человек.
В Томске в сфере строительства, промышленности и энергетики, в добывающих отраслях действуют более 300 инновационных предприятий, из которых 200 относятся к категории инновационно активных, более 200 компаний занимаются IT-бизнесом (Элекард, компания MC-Trade, Rubius", "Студия Т", "Синтез интеллектуальных систем", "UserStory", "Zoom", ООО "Сибирские информационные системы", ООО "ИТ-Томск", ТомскСофт, ООО "Томская электронная школа", Novintech, Interweb Laboratory , ООО "Битворкс", UNIGINE Corp. и др.) Их доля в валовом региональном продукте превышает 13,5%. Ежегодный прирост стартапов и малых предприятий составляет 10-15%. Их развитие обусловлено созданием в городе научно-образовательных комплексов на базе университетов. Также в городе находится штаб-квартира KDV Group, компания входит в рейтинг 200 крупнейших частных компаний России Forbes 2016.
Финансовый рынок Томска представлен федеральными банками, среди которых Сбербанк с 42 отделениями, ВТБ с 6 отделениями, Газпромбанк с 5 отделениями и др. В городе зарегистрирован один региональный банк "Томскпромстройбанк" с основным филиалом по адресу: Томск, проспект Фрунзе, 90 и более 100 представительств банков в других регионах. В промышленности Оренбурга ведущие места принадлежат газодобывающей и газоперерабатывающей промышленности, машиностроению и металлообработке. Также развиты предприятия химической, пищевой и легкой промышленности. Оренбург является крупным железнодорожным узлом, где пересекаются линии на Самару, Орск, Уральск, Актобе и Уфу.
Отчет "Анализ рынка поверки в Томске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Томск.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Трансформаторы тока (PACT)
Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
---|---|---|---|---|---|---|---|---|---|---|
ИП КАЗАКОВ ПАВЕЛ СЕРГЕЕВИЧ (RA.RU.320038) | 103 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 33 | 0 | 33 | 4 | 33 | 0 | 33 | ||
ИП Казаков Павел Сергеевич (RA.RU.311698) | 89 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ООО "ИРМЕТ" (RA.RU.312880) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "ТАМБОВСКИЙ ЦСМ" (RA.RU.311407) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
Северо-Кавказская железная дорога - филиал ОАО "РЖД" (RA.RU.310555) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ОО "Иматика" (RA.RU.311189) | 325 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ «Коми ЦСМ» (RA.RU.311490) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 49 | 49 | 0 | 0 | 49 | 49 | 0 | |||
ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 44 | 0 | 44 | 0 | 44 | 0 | 44 | ||
ООО "МЦМО" (РОСС RU.0001.310255) | 30 | 0 | 30 | 0 | 0 | 0 | 0 | |||
АО "ЧЕРНОМОРТРАНСНЕФТЬ" (RA.RU.311663) | 30 | 0 | 30 | 0 | 30 | 0 | 30 | |||
ООО "МОСЭНЕРГОТЕСТ" (RA.RU.313419) | 6 | 0 | 6 | 0 | 0 | 0 | 0 | |||
ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 12 | 0 | 12 | 0 | 12 | 0 | 12 | ||
ООО "ЭНЕРГОТЕСТКОНТРОЛЬ" (RA.RU.312560) | 18 | 0 | 18 | 0 | 18 | 0 | 18 | |||
ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 3 | 3 | 0 | 3 | 0 | 3 | 0 | 3 |
Стоимость поверки Трансформаторы тока (PACT)
Организация, регион | Стоимость, руб | Средняя стоимость |
---|---|---|
ФБУ Пермский ЦСМ Пермский край |
277 | 741 |
ФБУ ЦСМ им. А.М. Муратшина в Республике Башкортостан Республика Башкортостан |
650 | 741 |
ФБУ Тест-С.-Петербург Санкт-Петербург |
360 | 741 |
ФБУ Тест-С.-Петербург Санкт-Петербург |
432 | 741 |
ФБУ Тест-С.-Петербург Санкт-Петербург |
1500 | 741 |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносят на титульный лист паспорта и на табличку технических данных трансформатора типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетоды измерений с помощью трансформаторов тока РАСТ указаны в паспорте.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к трансформаторам тока РАСТ
ГОСТ 7746-2001 «ГСИ. Трансформаторы тока. Общие технические условия».
ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Техническая документация фирмы-изготовителя.
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Поверка
Поверка осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».Перечень основных средств, применяемых при поверке:
-
- трансформатор тока измерительный лабораторный ТТИ-5000.5 номинальное рабочее напряжение, кВ: 0,66;
номинальные значения первичного тока, А: от 5 до 5000 класс точности: 0,05
-
- прибор сравнения КНТ-03
предел измерения токовой погрешности, %: ± 19,99; предел измерения угловой погрешности, угловых мин: ± 1999
-
- магазин сопротивлений нагрузочный трансформаторов тока НТТ номинальные величины нагрузки, В^А: от 1,25 до 50
Изготовитель
Фирма «PHOENIX CONTACT GmbH & Co. KG», ГерманияАдрес: FlachsmarktstraBe 8, D-32825 Blomberg, Germany
Phone: +49 (0) 5235-3-00
http://www.phoenixcontact.com
Заявитель
ООО «ЦентрКонсалт»
Адрес: 121170, г. Москва, Кутузовский пр-т, д.36, стр.3
Тел. (495) 961-85-72
Испытательный центр
ГЦИ СИ ФБУ «Ростест-Москва» 117418, г. Москва, Нахимовский проспект, д.31 http://www.rostest.ru
Трансформаторы тока PACT модификаций PACT V1, PACT V2, PACT MCR V1, PACT MCR V2 по принципу конструкции являются шинными и выполнены в пластмассовом корпусе. Трансформаторы не имеют встроенной первичной обмотки, функцию первичной обмотки выполняет шина или кабель соответствующего размера, проходящие через отверстие токопровода. Трансформаторы имеют одну вторичную обмотку для измерений, к которой подключаются приборы. Выводы вторичной обмотки расположены на корпусе трансформатора.
Трансформаторы тока PACT модификаций PACT V3, PACT MCR V3 по принципу конструкции являются катушечными и выполнены в пластмассовом корпусе. Трансформаторы имеют одну вторичную обмотку для измерений, к которой подключаются приборы. Выводы вторичной обмотки расположены на корпусе трансформатора. Выводы первичной обмотки трансформатора включаются в цепь измеряемого тока.
Трансформаторы тока PACT модификаций PACT V1, PACT V2, PACT V3 имеют стандартное исполнение, модификации PACT MCR V1, PACT MCR V2, PACT MCR V3 изготовляются по специальному заказу.
Принцип действия трансформаторов тока заключается в преобразовании переменного тока промышленной частоты в переменный ток для измерения с помощью стандартных измерительных приборов, а также обеспечения электрической изоляции измерительных устройств от цепей высокого напряжения.

Рисунок 1 - Фотографии общего вида трансформаторов тока PACT (модификации PACT (MCR) V1, PACT (MCR) V2, PACT (MCR) V3)
В комплект поставки входят:
-
- трансформатор тока 1 шт.
-
- комплект принадлежностей для крепления трансформатора 1 шт.
-
- упаковочная коробка 1 шт.
-
- паспорт 1 экз.
Основные метрологические и технические характеристики трансформаторов тока PACT представлены в таблице 1
Таблица 1
Характеристика |
Значение | ||
PACT V1 PACT MCR V1 |
PACT V2 PACT MCR V2 |
PACT V3 PACT MCR V3 | |
Номинальное рабочее напряжение, кВ |
0,66 | ||
Наибольшее рабочее напряжение, кВ |
0,72 | ||
Номинальный первичный ток, А |
от 50 до 500 |
от 50 до 4000 |
от 1 до 40 |
Номинальный вторичный ток, А |
1; 5 | ||
Номинальная вторичная нагрузка, В^А |
от 1,25 до 10 |
от 1,25 до 45 |
2,5; 5 |
Классы точности |
0,2S; 0,2; 0,5S; 0,5; 1 | ||
Номинальная частота, Гц |
50; 60 | ||
Номинальный коэффициент безопасности приборов вторичной обмотки для измерений |
от 1 до 10 | ||
Габаритные размеры, мм: | |||
- длина |
44 |
от 60 до 159 |
60 |
- ширина |
30 |
30 |
30 |
- высота |
66 |
от 80 до 188 |
80 |
Масса, кг, не более |
0,21 |
0,865 |
0,252 |
Климатическое исполнение по ГОСТ 15150-69 |
У3 |
