Номер по Госреестру СИ: 59880-15
59880-15 Преобразователи измерительные
(Radioline)
Назначение средства измерений:
Преобразователи измерительные серии Radioline (далее - преобразователи) предназначены для измерения силы и напряжения постоянного тока, температуры, совместно с первичными термопреобразователями сопротивления, а также для воспроизведения силы и напряжения постоянного тока.
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Radioline
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| e085c4e8-9f56-df00-8e21-63a2ab6ea8df | 59880-15 | 2022-04-11 | — | актуальная |
| 8ca67816-763b-a0db-26e0-620360f47d00 | 59880-15 | 2020-05-07 | 2022-04-11 | архивная |
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.

Встроенное программное обеспечение представляет собой микропрограмму, предназначенную для обеспечения нормального функционирования. Оно реализовано аппаратно и является метрологически значимым.
Внешнее программное обеспечение, устанавливаемое на персональный компьютер, позволяет сконфигурировать преобразователи, регистрировать и сохранять результаты измерений и является метрологически не значимым.
Идентификационные данные программного обеспечения преобразователей приведены в таблице 1.
Уровень защиты от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
|
Встроенное |
Микропрограмма |
Не ниже v. 1.50 |
|
Внешнее |
PCI-CONF |
Не ниже v. 2.14 |
Методика (методы) измерений приведены в руководстве по эксплуатации «Преобразователи измерительные серии Radioline. Руководство по эксплуатации»
Нормативные и технические документы
Нормативные документы, устанавливающие требования к преобразователям измерительным серии Radioline
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний».
ГОСТ 8.022-91 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 140-16 ... 30 А» ГОСТ 8.027-2001 «ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы»
ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний»
Техническая документация фирмы-изготовителя.
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
Выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
осуществляется в соответствии с документом МП 59880-15 «Преобразователи измерительные серии Radioline. Методика поверки», утвержденным ФГУП «ВНИИМС» в октябре 2014 г.
Основные средства поверки представлены в таблице 6.
Таблица 6
|
Средства измерений |
Диапазон измерений |
Погрешность |
|
Калибратор |
от 0 до 1050 В; |
0,004 %; |
|
универсальный 9100 |
от 0 до 20А; |
0,01 %; |
лист № 4
всего листов 3
|
Средства измерений |
Диапазон измерений |
Погрешность |
|
(Госреестр № 25985-09) |
от 0 до 400 МОм |
0,01 % |
|
Мультиметр |
от 0 до 1000 В; |
0,002 % |
|
цифровой 2002 (Госреестр № 25787-08) |
от 0 до 20 мА |
0,005 % |
Принцип действия преобразователей основан на измерении входных аналоговых сигналов (входные каналы) с последующим преобразованием их в цифровой сигнал, а также для воспроизведения аналоговых сигналов (выходные каналы) с последующей передачей их на исполнительные механизмы.
Конструктивно преобразователи выполнены в виде печатной платы, размещенной в малогабаритном неразборном корпусе из термопластических и полимерных материалов. В корпусе закреплены металлические винтовые или пружинные клеммы для присоединения подводящих проводников и кабелей питания. У модификаций преобразователей с конфигурируемыми диапазонами входных и выходных сигналов на торцевой поверхности под защитным стеклом расположены DIP-переключатели, предназначенные для выбора режимов работы преобразователя.
Модификации преобразователей отличаются друг от друга функциональным назначением, количеством измерительных каналов и техническими характеристиками.
Преобразователи имеют последовательные коммуникационные порты (RS-232, RS485), а с помощью радиомодуля контроллеры и другие устройства объединяются в единую сеть посредством радиосвязи.

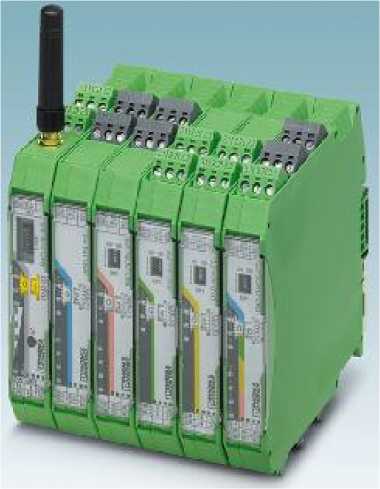

Фотография общего вида преобразователей представлена на рисунке 1.
Рисунок 1 - Внешний вид преобразователей измерительных серии Radioline
лист № 2 всего листов 2
Основные метрологические и технические характеристики приведены в таблицах 2 - 4. Таблица 2 - Метрологические характеристики
|
№ п/п |
Модификация |
Кол-во каналов1 вход / выход |
Диапазоны входного канала |
Диапазоны выходного канала |
Погреш-ность2 |
Дополнительная погреш-ность3 |
|
1 |
RAD-AO4- IFS |
- / 4 |
- |
Сила постоянного тока: от 0 до 20 мА; от 4 до 20 мА Напряжение постоянного тока: от 0 до 10 В |
Y = ±0,02 % |
0,0025 %/°С |
|
2 |
RAD-AI4- IFS |
4 / - |
Сила постоянного тока: от 0 до 20 мА; от 4 до 20 мА |
- |
Y = ±0,02 % |
0,0025 %/°С |
|
3 |
RAD- DAIO6-IFS |
1 / 1 |
Сила постоянного тока: от 0 до 20 мА; от 4 до 20 мА |
Сила постоянного тока: от 0 до 20 мА; от 4 до 20 мА Напряжение постоянного тока: от 0 до 10 В |
Y = ±0,02 % |
0,0025 %/°С |
|
4 |
RAD-PT100- 4-IFS |
4 / - |
Термопреобразова- 4 тели сопротивления: Pt100 |
- |
Y = ±0,1 % |
0,0025 %/°С |
|
1Количество входных каналов при измерении аналоговых сигналов / количество выходных каналов при воспроизведении аналоговых сигналов. 2Пределы допускаемой основной приведенной погрешности измерения/воспроизведения, %. Погрешности нормированы как приведенные к диапазону измерения/воспроизведения. | ||||||
лист № 3 всего листов 2 3Пределы допускаемой дополнительной погрешности измерения/воспроизведения, вызванной изменением температуры окружающего воздуха между верхним (нижним) пределом диапазона температур нормальных условий применения и нижним (верхним) пределом рабочих температур.
4Диапазон значений входного сопротивления постоянного тока, соответствующий типу термопреобразователя сопротивления, приведен в таблице 3.
Таблица 3 - Выходные значения термопреобразователей сопротивления
|
Тип термопреобразователя сопротивления |
Диапазон измерения температуры, °С |
Диапазон входного сопротивления, Ом |
|
Pt100 |
от минус 50 до плюс 250 |
от 80,31 до 194,10 |
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания |
от 19,2 до 30,5 В постоянного тока |
|
Рабочие условия применения
|
от минус 40 до плюс 70 от 20 до 85 от 70 до 106 |
|
Средняя наработка на отказ, ч, не менее |
100 000 |
|
Срок службы до списания, лет, не менее |
10 |
|
Габаритные размеры (ширина х высота х глубина), мм, не более |
17,5Х99Х 114,5 |
|
Масса, кг, не более |
0,2 |
