Номер по Госреестру СИ: 79532-20
79532-20 Трансформаторы тока
(ТФЗМ 500Б-III УХЛ1)
Назначение средства измерений:
Трансформаторы тока ТФЗМ 500Б-Ш УХЛ1 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Внешний вид.
Трансформаторы тока
Рисунок № 1
Внешний вид.
Трансформаторы тока

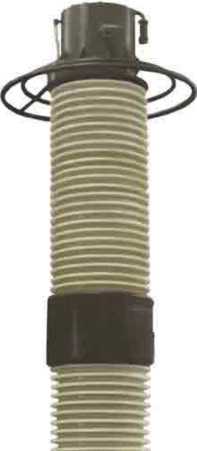

Рисунок № 2
Внешний вид.
Трансформаторы тока
Рисунок № 3
Общие сведения
Дата публикации - 23.12.2021
Срок свидетельства -
Номер записи -
ID в реестре СИ - 1383413
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ТФЗМ-500Б III УХЛ1, ТФЗМ 500Б-III УХЛ1,
Производитель
Изготовитель - Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА")
Страна - УКРАИНА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Серия графиков, показывающих обобщенную статистику частоты применения эталонов по видам измерений.
Под эталонами понимаются: государственные первичные эталоны; СИ в качестве эталонов и аттестованные эталоны единиц величин.
Всего отчет содержит 8 столбчатых диаграмм.
Бесплатный
Статистика
Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 6
Кол-во средств измерений - 3
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2003
МПИ по поверкам - 1460 дн.
Приказы РСТ, где упоминается данный тип СИ
№1694 от 2024.07.19 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Трансформаторы тока (ТФЗМ 500Б-III УХЛ1)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
79532-20 |
Трансформаторы тока, ТФЗМ 500Б-III УХЛ1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
80020-20 |
Трансформаторы тока, ТФЗМ Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
80223-20 |
Трансформаторы тока, ТФРМ 330 Б-IIУ1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
8 лет |
|
81433-21 |
Трансформаторы напряжения, НКФ-220 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
82092-21 |
Трансформаторы напряжения, НКФ-110-II У1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
82589-21 |
Трансформаторы тока, ТФЗМ 110Б-IV ХЛ1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
82784-21 |
Трансформаторы напряжения, НКФ-110-II У1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
85486-22 |
Трансформаторы напряжения, НКФ-110-II Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
85533-22 |
Трансформаторы тока, ТФЗМ 220Б-III Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
85891-22 |
Трансформаторы тока, ТФЗМ 220Б Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
86004-22 |
Трансформаторы тока, ТФЗМ 110Б Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
85986-22 |
Трансформаторы напряжения, НКФ-220-58 У1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
86272-22 |
Трансформаторы напряжения, НКФ-110-II-У1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
86637-22 |
Трансформаторы напряжения, НОГ-110 II II У1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
86743-22 |
Трансформаторы тока, ТФУМ 330А-У1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
87308-22 |
Трансформаторы тока, ТФЗМ 110Б-IV У1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
87379-22 |
Трансформаторы тока, ТФЗМ 35А-У1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
87578-22 |
Трансформаторы тока, ТФЗМ 110 Б-III У1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
87604-22 |
Трансформаторы напряжения, НКФ-110 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
8 лет |
|
88973-23 |
Трансформаторы тока, ТФЗМ Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
89350-23 |
Трансформаторы тока, ТФЗМ Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
90018-23 |
Трансформаторы напряжения, НКФ-110-II-ХЛ1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
90897-23 |
Трансформаторы тока, ТФЗМ 110Б-IVУ1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
91566-24 |
Трансформаторы тока, ТФЗМ 110Б-IV У1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
92215-24 |
Трансформаторы тока, ТФЗМ 110Б-IV У1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
8 лет |
|
92416-24 |
Трансформатор тока, ТФЗМ 500Б-III УХЛ1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
93028-24 |
Трансформаторы напряжения, НКФ-110-57 У1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
8 лет |
|
93034-24 |
Трансформаторы тока, ТФЗМ 220Б-III У1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
93028-24 |
Трансформаторы напряжения, НКФ-110-57 У1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
8 лет |
|
93034-24 |
Трансформаторы тока, ТФЗМ 220Б-III У1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
93390-24 |
Трансформаторы напряжения, НКФ-110-II У1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
93739-24 |
Трансформаторы напряжения, НКФ-110-II-ХЛ1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
93868-24 |
Трансформаторы тока, ТФУМ 330А-У1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
94004-24 |
Трансформаторы тока, ТФЗМ 110Б-IУ1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
8 лет |
|
94683-25 |
Трансформаторы тока, ТФЗМ 220Б-III У1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
95074-25 |
Трансформаторы напряжения, НКФ-110 II У1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
Отчет представляет собой выгрузку большого количества обработанных данных по поверкам за выбранный год. Данные выружаются в текстовый файл формата CSV в кодировке windows-1251 с разделителем ";"
Выгрузки могут иметь бльшой размер и включать до 1 миллиона строк.
Структура данных имеет следующий вид:
- Наименование организации-поверителя
- Номер аттестата аккредитации
- Номер типа СИ ФРШИН
- Наименование типа СИ
- Количество поверок
- Количество первичных поверок
- Количество периодических поверок
- Количество извещений о непригодности
- Количество поверок для юр. лиц
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Кто поверяет Трансформаторы тока (ТФЗМ 500Б-III УХЛ1)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО ЭТЦ "ТЕХАУДИТ" (RA.RU.311598) | 6 | 0 | 6 | 0 | 6 | 0 | 6 |
Стоимость поверки Трансформаторы тока (ТФЗМ 500Б-III УХЛ1)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора тока типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к трансформаторам тока
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
Поверка
Поверкаосуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
-
- трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
-
- прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
-
- магазин нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма.
Изготовитель
Открытое акционерное общество «Запорожский завод высоковольтной аппаратуры» (ОАО «ЗЗВА»), УкраинаАдрес: 69069, Украина, г. Запорожье, Днепропетровское шоссе, 13
Телефон: +38 (061) 220-63-00
Факс: +38 (061) 220-63-00
Web-сайт: www.zva.zp.ua
E-mail: office@zva.zp.ua
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока представляют собой опорную конструкцию. Выводы первичной обмотки расположены в верхней части трансформатора тока. Выводы вторичной обмотки расположены на корпусе трансформатора тока и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.
Общий вид средства измерений и схема пломбировки от несанкционированного доступа приведены на рисунке 1.
Место пломбировки
Рисунок 1 - Общий вид средства измерений и схема пломбировки от несанкционированного доступа
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение для заводских номеров |
|
1041, 1043, 1051 | |
|
Номинальное напряжение, кВ |
500 |
|
Номинальный первичный ток 11ном, А |
2000 |
|
Номинальный вторичный ток 12ном, А |
1 |
|
Номинальная частота Гном, Гц |
50 |
|
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,2 |
|
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
30 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -60 до +40 |
