Номер по Госреестру СИ: 95074-25
95074-25 Трансформаторы напряжения
(НКФ-110 II У1)
Назначение средства измерений:
Трансформаторы напряжения НКФ-110 II У1 (далее по тексту - трансформаторы напряжения) предназначены для питания электрических измерительных приборов, цепей защиты и сигнализации в электрических сетях переменного тока частотой 50 или 60 Гц с номинальным напряжением 110 кВ.
Внешний вид.
Трансформаторы напряжения
Рисунок № 1
Общие сведения
Дата публикации - 10.04.2025
Срок свидетельства -
Номер записи - 196865
ID в реестре СИ - 1424794
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
НКФ-110 II У1,
Производитель
Изготовитель - Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА")
Страна - УКРАИНА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке измерительных систем (ИС) и элементов ИС. По каждому эталону приведена подробная статистика поверок средств измерений (СИ) по годам. В качестве эталона могут выступать:
- Государственные первичные эталоны (ГЭТ);
- Эталоны единиц величин, закрепленные за метрологическими службами;
- Средства измерений, официально используемые в качестве эталонов.
Основная цель отчета — обеспечить прозрачность применения эталонов в поверочной деятельности и дать представление о загрузке и активности организаций, владеющих эталонами.
Визуальное представление данных реализовано в виде:
- Интерактивных таблиц для каждого календарного года (с 2020 по 2027);
- Графиков и диаграмм, построенных с помощью библиотеки Highcharts;
- Возможности сортировки, фильтрации и поиска по таблицам (DataTables);
- Экспорта данных в различных форматах;
- Отображения географической информации с использованием Яндекс.Карт (при необходимости);
- Адаптивной верстки для корректного отображения на разных устройствах.
Отчет входит в специализированный аналитический раздел информационной системы и позволяет:
- Оценивать динамику использования эталонов по годам;
- Сравнивать организации по активности применения эталонной базы;
- Формировать представление о роли конкретных эталонов в обеспечении единства измерений;
- Использовать полученные данные для анализа устойчивости метрологической инфраструктуры.
Инструменты визуализации включают поддержку светлой и тёмной темы, загрузку дополнительных скриптов аналитики, а также удобную навигацию по смежным отчетам через боковое меню. Отчет адаптирован для использования как техническими специалистами, так и руководителями организаций.
Статистика
Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 6
Кол-во средств измерений - 6
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1460 дн.
Приказы РСТ, где упоминается данный тип СИ
№664 от 2025.04.03 Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Трансформаторы напряжения (НКФ-110 II У1)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
79532-20 |
Трансформаторы тока, ТФЗМ 500Б-III УХЛ1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
80020-20 |
Трансформаторы тока, ТФЗМ Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
80223-20 |
Трансформаторы тока, ТФРМ 330 Б-IIУ1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
8 лет |
|
81433-21 |
Трансформаторы напряжения, НКФ-220 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
82092-21 |
Трансформаторы напряжения, НКФ-110-II У1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
82589-21 |
Трансформаторы тока, ТФЗМ 110Б-IV ХЛ1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
82784-21 |
Трансформаторы напряжения, НКФ-110-II У1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
85486-22 |
Трансформаторы напряжения, НКФ-110-II Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
85533-22 |
Трансформаторы тока, ТФЗМ 220Б-III Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
85891-22 |
Трансформаторы тока, ТФЗМ 220Б Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
86004-22 |
Трансформаторы тока, ТФЗМ 110Б Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
85986-22 |
Трансформаторы напряжения, НКФ-220-58 У1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
86272-22 |
Трансформаторы напряжения, НКФ-110-II-У1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
86637-22 |
Трансформаторы напряжения, НОГ-110 II II У1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
86743-22 |
Трансформаторы тока, ТФУМ 330А-У1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
87308-22 |
Трансформаторы тока, ТФЗМ 110Б-IV У1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
87379-22 |
Трансформаторы тока, ТФЗМ 35А-У1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
87578-22 |
Трансформаторы тока, ТФЗМ 110 Б-III У1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
87604-22 |
Трансформаторы напряжения, НКФ-110 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
8 лет |
|
88973-23 |
Трансформаторы тока, ТФЗМ Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
89350-23 |
Трансформаторы тока, ТФЗМ Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
90018-23 |
Трансформаторы напряжения, НКФ-110-II-ХЛ1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
90897-23 |
Трансформаторы тока, ТФЗМ 110Б-IVУ1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
91566-24 |
Трансформаторы тока, ТФЗМ 110Б-IV У1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
92215-24 |
Трансформаторы тока, ТФЗМ 110Б-IV У1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
8 лет |
|
92416-24 |
Трансформатор тока, ТФЗМ 500Б-III УХЛ1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
93028-24 |
Трансформаторы напряжения, НКФ-110-57 У1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
8 лет |
|
93034-24 |
Трансформаторы тока, ТФЗМ 220Б-III У1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
93028-24 |
Трансформаторы напряжения, НКФ-110-57 У1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
8 лет |
|
93034-24 |
Трансформаторы тока, ТФЗМ 220Б-III У1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
93390-24 |
Трансформаторы напряжения, НКФ-110-II У1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
93739-24 |
Трансформаторы напряжения, НКФ-110-II-ХЛ1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
93868-24 |
Трансформаторы тока, ТФУМ 330А-У1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
94004-24 |
Трансформаторы тока, ТФЗМ 110Б-IУ1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
8 лет |
|
94683-25 |
Трансформаторы тока, ТФЗМ 220Б-III У1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
95074-25 |
Трансформаторы напряжения, НКФ-110 II У1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
Простой и наглядный отчет, дающий представление о специализации организации-поверителя и ее измерительных возможностях. Отчет строится по данным о поверках, переданных в ФГИС АРШИН за период начиная с 2010 года и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Для старта работы с отчетом достаточно указать интересующий для анализа временной интервал (от 2010 до н.в.) и выбрать организацию-поверителя из выпадающего списка.
Таблица может вклчать до нескольких десятков тысяч строк (для больших ЦСМ).
Таблица включает данные о наименовании и типе СИ (с ссылкой на гос. реестр) по которым проводились поверки, количество выполненных поверок и наименование предприятия-изготовителя средства измерений.
В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:
Кто поверяет Трансформаторы напряжения (НКФ-110 II У1)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ИВАНОВСКИЙ ЦСМ" (RA.RU.311260) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 |
Стоимость поверки Трансформаторы напряжения (НКФ-110 II У1)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора напряжения типографским способом. Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в руководстве по эксплуатации трансформатора напряжения.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 1983-2015 Межгосударственный стандарт. Трансформаторы напряжения. Общие технические условия;
Приказ Росстандарта от 7 августа 2023 г. № 1554 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0, 1/V3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».
ПравообладательОткрытое акционерное общество «Запорожский завод высоковольтной аппаратуры»
(ОАО «ЗЗВА»)
Юридический адрес: г. Запорожье
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Ивановской области» (ФБУ «Ивановский ЦСМ»)Адрес: 153000, г. Иваново, ул. Почтовая, д. 31/42
Телефон: +7 (4932) 32-84-85
Факс: +7 (4932) 41-60-79
E-mail: post@ivcsm.ru
Трансформаторы напряжения состоят из фарфоровой покрышки, внутри которой на металлическом цоколе установлена активная часть, представляющая собой двух стержневой магнитопровод с обмотками на каждом стержне. Магнитопроводы трансформаторов изготовлены из пластин анизотропной холоднокатаной электротехнической стали. Конструкция обмоток трансформаторов — цилиндрическая, слоевая. Трансформаторы заполнены трансформаторным маслом, уровень которого указан на расширителе трансформатора в виде трех контрольных черт.
Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.
К трансформаторам напряжения данного типа относятся трансформаторы напряжения НКФ-110 II У1 зав. № 5413, № 5400, № 5403, № 6418, № 6416, № 6427.
Нанесение знака поверки на средство измерения не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке методом тиснения в виде цифрового обозначения.

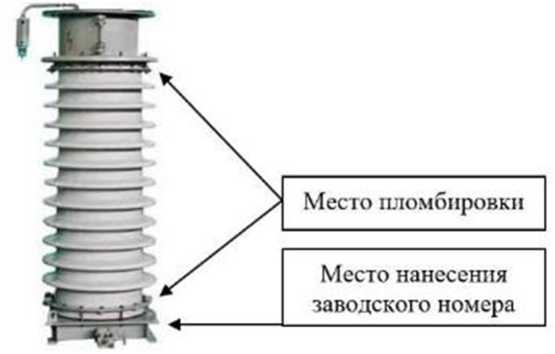

Общий вид средства измерений с указанием места пломбировки от несанкционированного доступа и места нанесения заводского номера приведен на рисунке 1.
