Номер по Госреестру СИ: 87308-22
87308-22 Трансформаторы тока
(ТФЗМ 110Б-IV У1)
Назначение средства измерений:
Трансформаторы тока ТФЗМ 110B-IV У1 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Внешний вид.
Трансформаторы тока
Рисунок № 1
Общие сведения
Дата публикации - 11.11.2022
Срок свидетельства -
Номер записи - 189323
ID в реестре СИ - 1403702
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ТФЗМ 110Б-IV У1, ТФЗМ 110Б-IV, Без модификации,
Производитель
Изготовитель - Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА")
Страна - УКРАИНА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Представленный отчет состоит из круговой и столбчатой диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок.
На круговой диаграмме показано распределение поверок СИ по разделам областей измерений. Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по разделам областей измерений, существенно превышает объём поверок, загруженных в АРШИН. Это связано с тем, что многие типы СИ входят одновременно в несколько разделов.
Столбчатая диаграмма демонстрирует то же распределение поверок по разделам областей измерений, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Статистика
Кол-во поверок - 18
Выдано извещений - 0
Кол-во периодических поверок - 12
Кол-во средств измерений - 12
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2002
МПИ по поверкам - 1033 дн.
Приказы РСТ, где упоминается данный тип СИ
№1481 от 2025.07.21 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (7)
№2814 от 2022.11.09 ПРИКАЗ_Об утверждении типов средств измерений (17)
№1377 от 2022.06.07 ПРИКАЗ о внесении изменений в сведения об утвержденных типах СИ (7)
Наличие аналогов СИ: Трансформаторы тока (ТФЗМ 110Б-IV У1)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
79532-20 |
Трансформаторы тока, ТФЗМ 500Б-III УХЛ1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
80020-20 |
Трансформаторы тока, ТФЗМ Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
80223-20 |
Трансформаторы тока, ТФРМ 330 Б-IIУ1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
8 лет |
|
81433-21 |
Трансформаторы напряжения, НКФ-220 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
82092-21 |
Трансформаторы напряжения, НКФ-110-II У1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
82589-21 |
Трансформаторы тока, ТФЗМ 110Б-IV ХЛ1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
82784-21 |
Трансформаторы напряжения, НКФ-110-II У1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
85486-22 |
Трансформаторы напряжения, НКФ-110-II Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
85533-22 |
Трансформаторы тока, ТФЗМ 220Б-III Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
85891-22 |
Трансформаторы тока, ТФЗМ 220Б Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
86004-22 |
Трансформаторы тока, ТФЗМ 110Б Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
85986-22 |
Трансформаторы напряжения, НКФ-220-58 У1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
86272-22 |
Трансформаторы напряжения, НКФ-110-II-У1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
86637-22 |
Трансформаторы напряжения, НОГ-110 II II У1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
86743-22 |
Трансформаторы тока, ТФУМ 330А-У1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
87308-22 |
Трансформаторы тока, ТФЗМ 110Б-IV У1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
87379-22 |
Трансформаторы тока, ТФЗМ 35А-У1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
87578-22 |
Трансформаторы тока, ТФЗМ 110 Б-III У1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
87604-22 |
Трансформаторы напряжения, НКФ-110 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
8 лет |
|
88973-23 |
Трансформаторы тока, ТФЗМ Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
89350-23 |
Трансформаторы тока, ТФЗМ Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
90018-23 |
Трансформаторы напряжения, НКФ-110-II-ХЛ1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
90897-23 |
Трансформаторы тока, ТФЗМ 110Б-IVУ1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
91566-24 |
Трансформаторы тока, ТФЗМ 110Б-IV У1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
92215-24 |
Трансформаторы тока, ТФЗМ 110Б-IV У1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
8 лет |
|
92416-24 |
Трансформатор тока, ТФЗМ 500Б-III УХЛ1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
93028-24 |
Трансформаторы напряжения, НКФ-110-57 У1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
8 лет |
|
93034-24 |
Трансформаторы тока, ТФЗМ 220Б-III У1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
93028-24 |
Трансформаторы напряжения, НКФ-110-57 У1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
8 лет |
|
93034-24 |
Трансформаторы тока, ТФЗМ 220Б-III У1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
93390-24 |
Трансформаторы напряжения, НКФ-110-II У1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
93739-24 |
Трансформаторы напряжения, НКФ-110-II-ХЛ1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
93868-24 |
Трансформаторы тока, ТФУМ 330А-У1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
94004-24 |
Трансформаторы тока, ТФЗМ 110Б-IУ1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
8 лет |
|
94683-25 |
Трансформаторы тока, ТФЗМ 220Б-III У1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
95074-25 |
Трансформаторы напряжения, НКФ-110 II У1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
Отчет «MM_2. Сводные статические показатели реестра МВИ ФГИС «Аршин»» дает быстрый обзор ключевых метрик по всем карточкам методик измерений. Здесь собраны базовые данные: даты первой и последней публикации, общий объем записей, доля действующих методик, темп появления новых публикаций (за 30 дней, за год, YTD), а также усредненные показатели (например, средний темп в месяц).
Блоки «Организации» и «Качество данных» показывают, сколько уникальных разработчиков и аттестующих организаций представлено в базе, сколько разных номеров аккредитации встречается, и насколько полно заполнены ключевые поля карточек (контакты, диапазоны измерений, погрешность, наименование документа). Это помогает оценивать как охват реестра, так и качество его наполнения.
В разделе «Дубликаты и лидеры» видна доля строк в дубликатных реестровых номерах и самый распространенный вид измерений. Эти индикаторы полезны для наведения порядка в данных и мониторинга тематических «горячих зон». Все показатели рассчитываются непосредственно из таблицы foei_mi_flat и обновляются при каждом открытии страницы.
Кто поверяет Трансформаторы тока (ТФЗМ 110Б-IV У1)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 12 | 6 | 6 | 6 | 0 | 0 | 0 | 0 | |
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 6 | 0 | 6 | 0 | 0 | 0 | 0 |
Стоимость поверки Трансформаторы тока (ТФЗМ 110Б-IV У1)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типа наноситсяна титульный лист паспорта трансформатора тока типографским способом. Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Общие сведения» паспорта трансформатора тока.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 27 декабря 2018 г. № 2768 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
ПравообладательОткрытое акционерное общество «Запорожский завод высоковольтной аппаратуры» (ОАО «ЗЗВА»), Украина
Адрес: 69069, Украина, г. Запорожье, Днепропетровское шоссе, д. 13
Телефон: +38 (061) 220-63-00
Факс: +38 (061) 220-63-00
Web-cайт: www.zva.zp.ua
E-mail: office@zva.zp.ua
Изготовитель
Открытое акционерное общество «Запорожский завод высоковольтной аппаратуры» (ОАО «ЗЗВА»), УкраинаАдрес: 69069, Украина, г. Запорожье, Днепропетровское шоссе, д. 13
Телефон: +38 (061) 220-63-00
Факс: +38 (061) 220-63-00
Web-cайт: www.zva.zp.ua
E-mail: office@zva.zp.ua
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)ИНН 7727061249
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
Факс: +7 (499) 124-99-96
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Правообладатель
Открытое акционерное общество «Запорожский завод высоковольтной аппаратуры» (ОАО «ЗЗВА»), УкраинаАдрес: 69069, Украина, г. Запорожье, Днепропетровское шоссе, д. 13
Телефон: +38 (061) 220-63-00
Факс: +38 (061) 220-63-00
Web-cайт: www.zva.zp.ua
E-mail: office@zva.zp.ua
Трансформаторы тока представляют собой опорную конструкцию. Выводы первичной обмотки расположены на верхней части трансформаторов тока. Выводы вторичной обмотки расположены на корпусе трансформатора тока и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
К трансформаторам тока данного типа относятся трансформаторы тока ТФЗМ 110B-IV У1 зав. № 12061, 12062, 12063, 49866, 49909, 49900, 13342, 12361, 13340, 12360, 13651, 13652.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения.

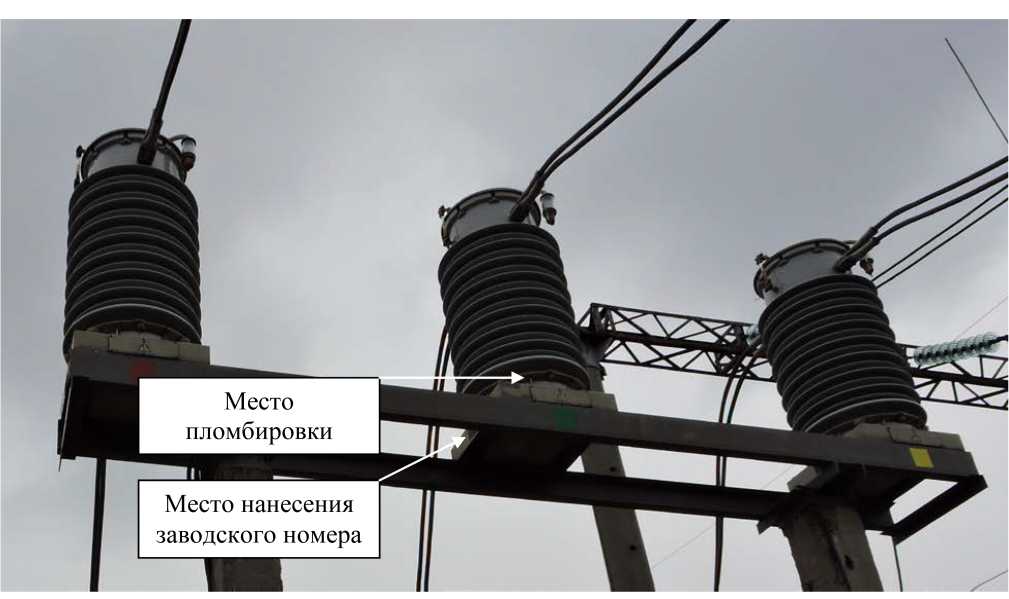

Общий вид средства измерений с указанием места пломбировки и места нанесения заводского номера приведен на рисунке 1.
места нанесения заводского номера
Рисунок 1. Общий вид средства измерений с указанием места пломбировки,
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение для заводских номеров | ||
|
12061, 12062, 12063 |
49866, 49909, 49900 |
13342, 12361, 13340, 12360, 13651, 13652 | |
|
Номинальное напряжение, кВ |
110 |
110 |
110 |
|
Номинальный первичный ток 11ном, А |
300 |
600 |
400 |
|
Номинальный вторичный ток Ином, А |
5 |
5 |
5 |
|
Номинальная частота Гном, Гц |
50 |
50 |
50 |
|
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,5 |
0,5 |
0,5S |
|
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), ВА. |
30 |
30 |
30 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -45 до +40 |
