Сведения о средстве измерений: 92416-24 Трансформатор тока

Номер по Госреестру СИ: 92416-24
92416-24 Трансформатор тока
(ТФЗМ 500Б-III УХЛ1)

Назначение средства измерений:
Трансформатор тока ТФЗМ 500Б-111 УХЛ1 (далее по тексту - трансформатор тока) предназначен для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

сертификация программного обеспечения

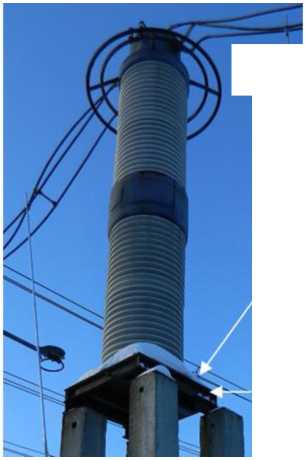

Внешний вид. Трансформатор тока, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформатор тока
Рисунок № 1

Общие сведения

Дата публикации - 21.06.2024
Срок свидетельства -
Номер записи - 194262
ID в реестре СИ - 1417130
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

ТФЗМ 500Б-III УХЛ1,

Производитель

Изготовитель - Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА")
Страна - УКРАИНА
