Номер по Госреестру СИ: 94004-24
94004-24 Трансформаторы тока
(ТФЗМ 110Б-IУ1)
Назначение средства измерений:
Трансформаторы тока ТФЗМ 110Б-1У1 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Внешний вид.
Трансформаторы тока
Рисунок № 1
Внешний вид.
Трансформаторы тока
Рисунок № 2
Общие сведения
Дата публикации - 06.12.2024
Срок свидетельства -
Номер записи - 195824
ID в реестре СИ - 1421679
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ТФЗМ 110Б-IУ1,
Производитель
Изготовитель - Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА")
Страна - УКРАИНА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Суть отчета показать, как в динамике по годам осуществляется наполнение реестра ФГИС АРШИН типами средств измерений в разрезе типа производства (серийное или единичное) и страны изготовления. Отчет состоит из 7 графиков и одной сводной таблицы. Графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
График "Типы СИ ФГИС АРШИН по годам (серийное vs единичное производство), шт.".
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены типы СИ серийного производства, красным - единичного.
График "Типы СИ ФГИС АРШИН серийного и единичного производства (импортные и отечественные), %».
Цветовым выделением по секторам показано % соотношение отечественных серийных типов СИ, отечественных единичных типов СИ, серийных импортных типов СИ и единичных импортных типов СИ.
Круговая диаграмма "Типы СИ - серийное производство". В процентных показано соотношение между иностранными и отечественными типами СИ серийного производства.
Круговая диаграмма "Типы СИ - единичное производство". В процентных показано соотношение между иностранными и отечественными типами СИ единичного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), шт.».
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), %».
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные без резервуаров, цистерн, трансформаторов, измерительных систем), %".
Особенностью графика является игнорирование специфических типов СИ, которые по своей сути не являются классическими СИ и мешают понять истинное соотношение между отечественными и импортными СИ серийного производства.
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Бесплатный
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 3
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 2921 дн.
Приказы РСТ, где упоминается данный тип СИ
№2867 от 2024.12.05 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Трансформаторы тока (ТФЗМ 110Б-IУ1)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
79532-20 |
Трансформаторы тока, ТФЗМ 500Б-III УХЛ1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
80020-20 |
Трансформаторы тока, ТФЗМ Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
80223-20 |
Трансформаторы тока, ТФРМ 330 Б-IIУ1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
8 лет |
|
81433-21 |
Трансформаторы напряжения, НКФ-220 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
82092-21 |
Трансформаторы напряжения, НКФ-110-II У1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
82589-21 |
Трансформаторы тока, ТФЗМ 110Б-IV ХЛ1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
82784-21 |
Трансформаторы напряжения, НКФ-110-II У1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
85486-22 |
Трансформаторы напряжения, НКФ-110-II Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
85533-22 |
Трансформаторы тока, ТФЗМ 220Б-III Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
85891-22 |
Трансформаторы тока, ТФЗМ 220Б Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
86004-22 |
Трансформаторы тока, ТФЗМ 110Б Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
85986-22 |
Трансформаторы напряжения, НКФ-220-58 У1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
86272-22 |
Трансформаторы напряжения, НКФ-110-II-У1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
86637-22 |
Трансформаторы напряжения, НОГ-110 II II У1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
86743-22 |
Трансформаторы тока, ТФУМ 330А-У1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
87308-22 |
Трансформаторы тока, ТФЗМ 110Б-IV У1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
87379-22 |
Трансформаторы тока, ТФЗМ 35А-У1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
87578-22 |
Трансформаторы тока, ТФЗМ 110 Б-III У1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
87604-22 |
Трансформаторы напряжения, НКФ-110 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
8 лет |
|
88973-23 |
Трансформаторы тока, ТФЗМ Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
89350-23 |
Трансформаторы тока, ТФЗМ Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
90018-23 |
Трансформаторы напряжения, НКФ-110-II-ХЛ1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
90897-23 |
Трансформаторы тока, ТФЗМ 110Б-IVУ1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
91566-24 |
Трансформаторы тока, ТФЗМ 110Б-IV У1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
92215-24 |
Трансформаторы тока, ТФЗМ 110Б-IV У1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
8 лет |
|
92416-24 |
Трансформатор тока, ТФЗМ 500Б-III УХЛ1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
93028-24 |
Трансформаторы напряжения, НКФ-110-57 У1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
8 лет |
|
93034-24 |
Трансформаторы тока, ТФЗМ 220Б-III У1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
93028-24 |
Трансформаторы напряжения, НКФ-110-57 У1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
8 лет |
|
93034-24 |
Трансформаторы тока, ТФЗМ 220Б-III У1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
93390-24 |
Трансформаторы напряжения, НКФ-110-II У1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
93739-24 |
Трансформаторы напряжения, НКФ-110-II-ХЛ1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
93868-24 |
Трансформаторы тока, ТФУМ 330А-У1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
94004-24 |
Трансформаторы тока, ТФЗМ 110Б-IУ1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
8 лет |
|
94683-25 |
Трансформаторы тока, ТФЗМ 220Б-III У1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
95074-25 |
Трансформаторы напряжения, НКФ-110 II У1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
Схема прослеживаемости средства измерений отображает поверяемое СИ, его средства поверки и их связи с первичными эталонами.
В качестве средств поверки могут выступать СИ, стандартные образцы, эталоны, государственные первичные эталоны и СИ, импользуемые в качестве эталонов. Кроме того, на диаграмме могут присутствовать реагенты и аттестованные методики измерений.
Кто поверяет Трансформаторы тока (ТФЗМ 110Б-IУ1)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "НПК" (RA.RU.313336) | 3 | 3 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Трансформаторы тока (ТФЗМ 110Б-IУ1)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананесение знака утверждения типа на трансформаторы не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийПриведены в разделе 1 «Общие сведения» документа «Трансформатор тока ТФЗМ 110Ь-1У1. Паспорт».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений коэффициентов преобразования силы электрического тока, утвержденная приказом Росстандарта от 21 июля 2023 г. № 1491.
ПравообладательОткрытое акционерное общество «Запорожский завод высоковольтной аппаратуры» (ОАО «ЗЗВА»)
Адрес: 69069, г. Запорожье, Днепропетровское ш., д. 13
Испытательный центр
Общество с ограниченной ответственностью «ЛЕММА» (ООО «ЛЕММА»)Адрес: 620102, Свердловская обл., г. Екатеринбург, ул. Ясная, д. 28, кв. 23 Телефон: +7 (343) 372-00-57
E-mail: lemma-ekb@mail.ru
Web-сайт: www.lemma-ekb.ru
Принцип действия трансформаторов основан на явлении электромагнитной индукции.
Ток первичной обмотки трансформаторов создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
опорные, одноступенчатые,
Трансформаторы - однофазные, маслонаполненные, с фарфоровой покрышкой.
обмоток, которые собраны Вторичные обмотки в свою
Трансформаторы состоят из первичной и вторичных в единый комплект и закреплены на металлической подставке. очередь устанавливаются на цоколе. Обмотки, изолированы друг от друга при помощи бумажно-масляного материала. Они помещены в фарфоровую покрышку и заполнены трансформаторным маслом.
Для того чтобы наблюдать уровень масла в трансформаторе на его поверхности находиться специальный указатель. Для предотвращения поступления воздуха на крышке трансформатора установлен воздухосушитель, он же является влагопоглощающим фильтром.
Опорой для трансформаторов служит цоколь, на нем имеется специальный болт для заземления. На трансформаторах осуществляется механическое крепление фарфоровой крышки к цоколю.
Трансформаторы имеют 3 вторичных обмотки.
Выводы всех вторичных обмоток находятся в клеммной коробке, расположенной на основании трансформаторов. Крышка клеммной коробки пломбируется для предотвращения несанкционированного доступа.
К трансформаторам данного типа относятся трансформаторы тока ТФЗМ 110Б-1У1 с заводскими номерами 61247, 61250, 61293.
Нанесение знака поверки на трансформатор не предусмотрено.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен гравированием на табличку в месте, указанном на рисунке 2.
Рабочее положение трансформаторов в пространстве - вертикальное.

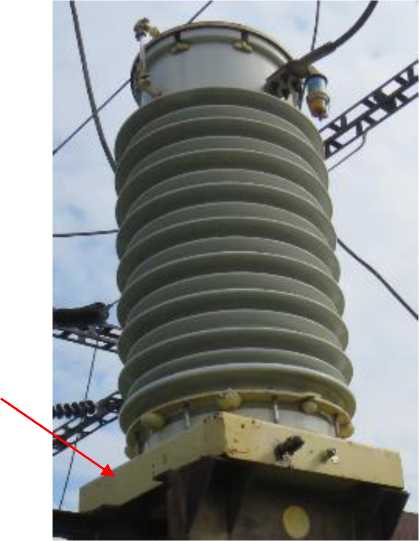

Общий вид средства измерений, обозначение места пломбировки от несанкционированного доступа и места нанесения заводского номера представлены на рисунках 1 и 2.
