Номер по Госреестру СИ: 79450-20
79450-20 Антенны измерительные пирамидальные рупорные
(П6-139/1, П6-139/1М, П6-139/2, П6-139/2М, П6-139/3, П6-139/3М, П6-139/4, П6-139/5, П6-139/6)
Назначение средства измерений:
Антенны измерительные пирамидальные рупорные П6-139/1, П6-139/1М, П6-139/2, П6-139/2М, П6-139/3, П6-139/3М, П6-139/4, П6-139/5, П6-139/6 (далее - антенны П6-139/х) предназначены для преобразования плотности потока энергии электромагнитного поля в высокочастотную мощность и в комплекте с измерительными приёмными устройствами (селективным микровольтметром, анализатором спектра) - для измерения плотности потока энергии электромагнитного поля, параметров антенных устройств, а в комплекте с генераторами сигналов - для возбуждения электромагнитного поля с заданной плотностью потока энергии.
Внешний вид.
Антенны измерительные пирамидальные рупорные

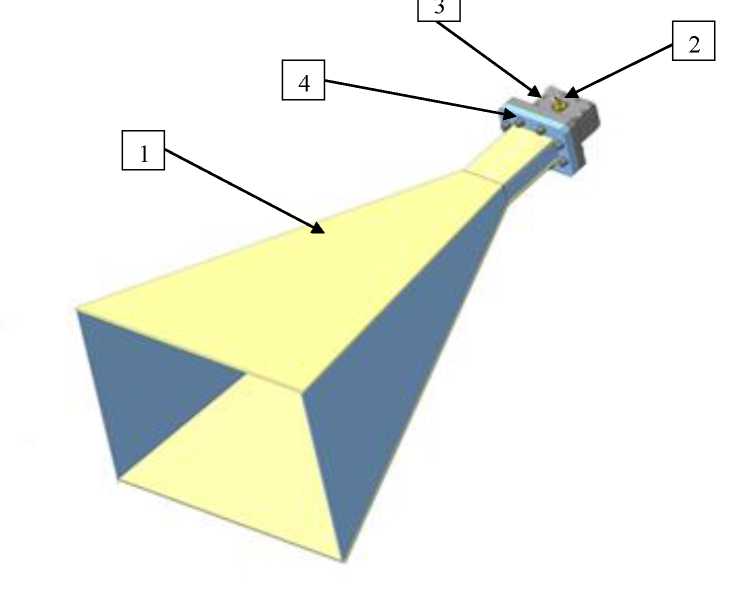

Рисунок № 1
Внешний вид.
Антенны измерительные пирамидальные рупорные

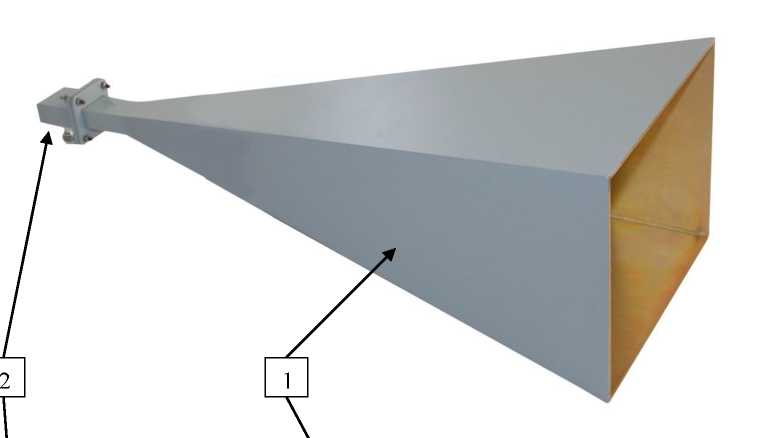

Рисунок № 2
Внешний вид.
Антенны измерительные пирамидальные рупорные

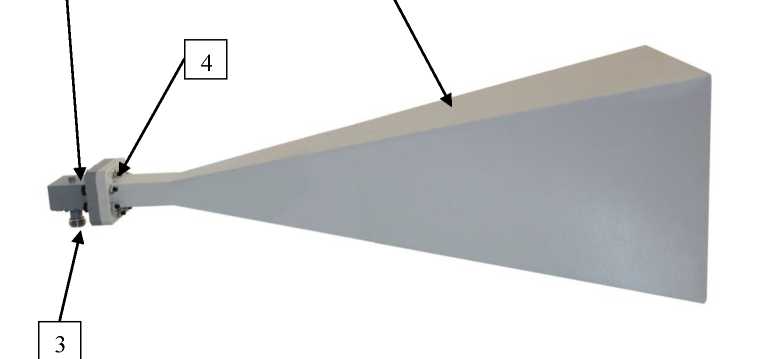

Рисунок № 3
Внешний вид.
Антенны измерительные пирамидальные рупорные

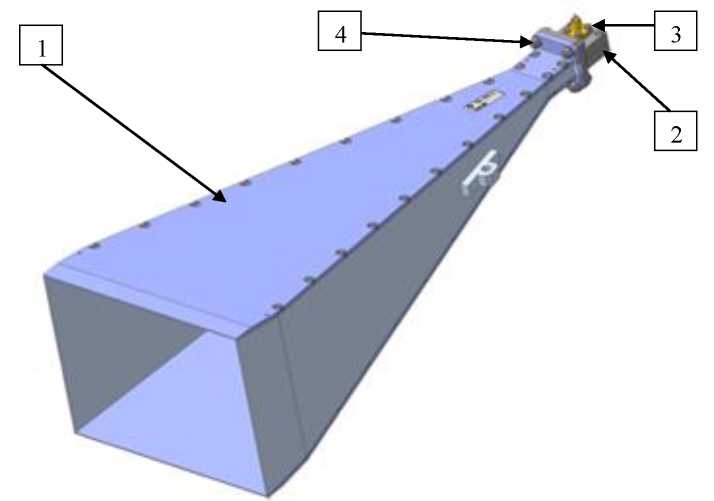

Рисунок № 4
Внешний вид.
Антенны измерительные пирамидальные рупорные
Рисунок № 5
Внешний вид.
Антенны измерительные пирамидальные рупорные
Рисунок № 6
Внешний вид.
Антенны измерительные пирамидальные рупорные

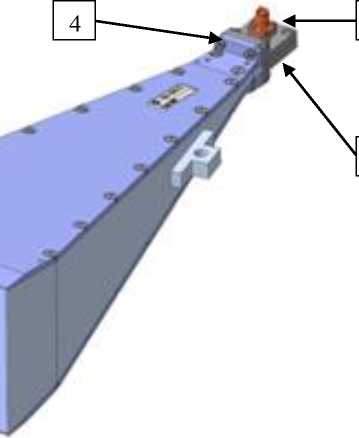

Рисунок № 7
Внешний вид.
Антенны измерительные пирамидальные рупорные

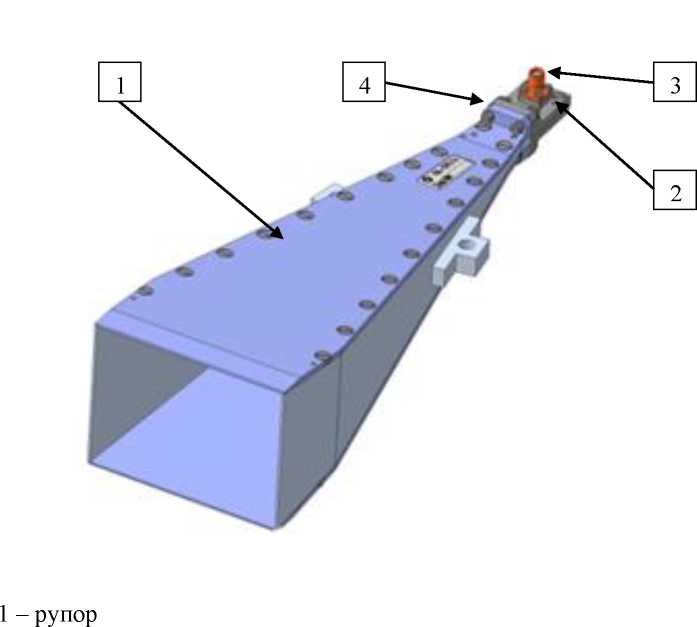

Рисунок № 8
Общие сведения
Дата публикации - 03.04.2025
Срок свидетельства - 02.11.2030
Номер записи - 178711
ID в реестре СИ - 1383595
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
П6-319/4, П6-319/3М, П6-319/2М, П6-319/1М, П6-139/6, П6-139/5, П6-139/4, П6-139/3М, П6-139/3, П6-139/2, П6-139/1, Нет модификации,
Производитель
Изготовитель - Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс")
Страна - РОССИЯ
Населенный пункт - г. Курск
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет «Поверки организации ООО «Константа» (по данным ФГИС «Аршин»)
Аналитика за 2021–2025 годы с динамикой, срезами по группам СИ, долями на рынке и сравнением с конкурентами.
Что внутри отчета
- Динамика поверок 2021–2025: общие, первичные и периодические поверки по годам с разбивкой по типам клиентов.
- Группы средств измерений: сводные таблицы по ключевым видам (твердомеры, микротвердомеры, толщиномеры и др.).
- Сравнение на рынке: доля ООО «Константа» на фоне других организаций и изменения во времени.
- Разведочный анализ: ТОП-типы СИ по объему поверок, количество владельцев СИ, извещения, тренды.
- Визуализация: графики/диаграммы и интерактивные таблицы (в PDF и Excel-выгрузке).
Содержание отчета
Общие сведения
- Количество типов средств измерений, закрепленных за ООО «Константа».
- Динамика работы компании на рынке поверок по годам.
Данные по поверкам
- Разбивка по годам: 2021–2025.
- Первичные и периодические поверки.
- Распределение по юридическим и физическим лицам.
- Сравнительный анализ с другими организациями (например, «АКС» и «Кропус»).
Группы средств измерений
Сводные таблицы по ключевым видам СИ:
- Твердомеры, микротвердомеры.
- Приборы для измерения блеска.
- Толщиномеры покрытий.
- Другие группы по классификатору ФГИС «Аршин».
Статистика
- Количество выполненных поверок и извещений.
- Число владельцев СИ по каждому типу.
Доли организаций в динамике
- Позиции ООО «Константа» относительно конкурентов.
- Доля рынка по годам, тренды изменений.
Визуализация
- Графики динамики поверок по годам и типам СИ.
- Таблицы для отслеживания тенденций развития компании.
Ключевые цифры (пример по выбранным группам СИ, 2025)
| Показатель | Значение | Комментарий |
|---|---|---|
| Всего поверок | 11 645 | по выбранным группам СИ |
| Первичных поверок | 1 681 | доля «Константы»: 0% |
| Периодических поверок | 9 964 | доля «Константы»: 1,91% |
| Доля «Константы» (общая) | 1,63% | 190 из 11 645 поверок |
Примеры объектов учета (2025)
- Твердомеры шариковые, № 1239-59 — 145 поверок.
- Твердомеры (ТК-2), № 1245-59 — 215 поверок.
- Приборы измерения геометрических параметров многофункциональные, № 18106-07 — 454 поверки.
Кому полезен отчет
- Руководителям и аналитикам — оценка позиций «Константы» и динамики работ.
- Партнерам/конкурентам — бенчмаркинг по ключевым группам СИ.
- Экспертам-метрологам — структура рынка поверок и тренды.
- Заказчикам/инвесторам — подтвержденная активность на рынке измерений.
Форматы и наполнение
- PDF-отчет с графиками, таблицами и комментариями.
- Excel-приложение с детальными выгрузками для самостоятельного анализа.
- Методологическая записка с описанием источников и логики обработки данных.
Источник данных — ФГИС «Аршин». Все показатели рассчитаны по выгрузкам за 2021–2025 гг.; в отчете указана дата актуальности и фильтры/группы СИ, по которым строились сводные таблицы и графики.
Статистика
Кол-во поверок - 58
Выдано извещений - 0
Кол-во периодических поверок - 23
Кол-во средств измерений - 19
Кол-во владельцев - 4
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№652 от 2025.04.01 О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (8)
Наличие аналогов СИ: Антенны измерительные пирамидальные рупорные (П6-139/1, П6-139/1М, П6-139/2, П6-139/2М, П6-139/3, П6-139/3М, П6-139/4, П6-139/5, П6-139/6)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
70142-18 16.01.2028 |
Антенны измерительные рупорные широкополосные, П6-223, П6-223М Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск) |
ОТ МП |
2 года |
|
70725-18 28.03.2028 |
Антенны измерительные магнитного поля, П6-119, П6-219 Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск) |
ОТ МП |
1 год |
|
79452-20 02.11.2030 |
Рабочие эталоны для поверки измерительных антенн, П1-139/1, П1-139/2, П1-139/3, П1-139/4, П1-139/5, П1-139/6 Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск) |
ОТ МП |
2 года |
|
79450-20 02.11.2030 |
Антенны измерительные пирамидальные рупорные, П6-139/1, П6-139/1М, П6-139/2, П6-139/2М, П6-139/3, П6-139/3М, П6-139/4, П6-139/5, П6-139/6 Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск) |
ОТ МП |
2 года |
|
82813-21 26.08.2026 |
Антенны широкополосные измерительные рупорные, П6-421, П6-421М Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск) |
ОТ МП |
2 года |
|
85044-22 30.03.2027 |
Антенны измерительные логопериодические, П6-322 Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск) |
ОТ МП |
2 года |
|
86146-22 13.07.2027 |
Антенны приемо-передающие магнитного и электрического поля комбинированные, П6-319 Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск) |
ОТ МП |
1 год |
|
88003-23 25.01.2028 |
Антенны сверхширокополосные измерительные реконфигурируемые биконические, П6-111 Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск) |
ОТ МП |
2 года |
|
88090-23 31.01.2028 |
Антенны измерительные рупорные, П6-225 Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск) |
ОТ МП |
2 года |
|
90098-23 06.10.2028 |
Антенны широкополосные измерительные рупорные, П6-160 Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск) |
ОТ МП |
2 года |
|
90253-23 23.10.2028 |
Антенны рупорные измерительные широкополосные, П6-123 Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск) |
ОТ МП |
2 года |
|
90254-23 23.10.2028 |
Антенны измерительные электрического поля, П6-112 Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск) |
ОТ МП |
2 года |
|
90761-23 14.12.2028 |
Антенны измерительные, П6-500Н Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск) |
ОТ МП |
2 года |
|
90801-23 19.12.2028 |
Антенны измерительные со съёмными модулями, П6-500В Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск) |
ОТ МП |
2 года |
|
91515-24 05.03.2029 |
Антенны измерительные рупорные, П6-231 Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск) |
ОТ МП |
2 года |
|
94182-24 24.12.2029 |
Антенны измерительные с понижающим конвертером, П6-900 Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск) |
ОТ МП |
2 года |
|
94306-25 10.01.2030 |
Антенны измерительные логопериодические, П6-252 Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск) |
ОТ МП |
2 года |
Кто поверяет Антенны измерительные пирамидальные рупорные (П6-139/1, П6-139/1М, П6-139/2, П6-139/2М, П6-139/3, П6-139/3М, П6-139/4, П6-139/5, П6-139/6)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГБУ "ГНМЦ" МИНОБОРОНЫ РОССИИ (RA.RU.310690) | 34 | 13 | 34 | 0 | 0 | 28 | 28 | 0 | ||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 22 | 1 | 21 | 0 | 22 | 1 | 21 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Антенны измерительные пирамидальные рупорные (П6-139/1, П6-139/1М, П6-139/2, П6-139/2М, П6-139/3, П6-139/3М, П6-139/4, П6-139/5, П6-139/6)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист эксплуатационной документации П6-139/х типографским способом и на внешнюю поверхность антенны П6-139/х в виде шильдика.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к антеннам измерительным пирамидальным рупорным П6-139/1, П6-139/1М, П6-139/2, П6-139/2М, П6-139/3, П6-139/3М, П6-139/4, П6-139/5, П6-139/6
ГОСТ Р 8.574-2000 ГСИ. Государственная поверочная схема для средств измерений плотности потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178,4 ГГц
Антенны измерительные пирамидальные рупорные П6-139/1, П6-139/1М, П6-139/2, П6-139/2М, П6-139/3, П6-139/3М, П6-139/4, П6-139/5, П6-139/6. Технические условия КНПР.464316.024 ТУ
Поверка
Поверкаосуществляется по документу КНПР.464316.024 МП «ГСИ. Антенны измерительные пирамидальные рупорные П6-139/1, П6-139/1М, П6-139/2, П6-139/2М, П6-139/3, П6-139/3М, П6-139/4, П6-139/5, П6-139/6. Методика поверки», утверждённому ФГУП «ВНИИФТРИ» 01 октября 2019 года.
Основные средства поверки:
- вторичный эталон единиц комплексных коэффициентов передачи в диапазоне от 0 до минус 60 дБ и комплексных коэффициентов отражений в диапазоне от 0,002 до 1 в диапазоне частот от 0,05 до 65 ГГц (по ГОСТ Р 8.813-2013), пределы допускаемой погрешности измерений модуля коэффициента отражения S11: в диапазоне частот от 0,05 до 18 ГГц ±0,010; в диапазоне частот от 18 до 30 ГГц от ±0,015 до ±0,030; в диапазоне частот от 30 до 65 ГГц от ±0,020 до ±0,040;
- рабочий эталон единицы коэффициента усиления измерительных антенн (по ГОСТ Р 8.574-2000), диапазон частот от 0,3 до 40,0 ГГц, диапазон измерений коэффициента усиления от 0 до 28 дБ, пределы допускаемой абсолютной погрешности определения коэффициента усиления ± 0,5 дБ.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых антенн П6-139/х с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Изготовитель
Акционерное общество «СКАРД-Электроникс» (АО «СКАРД-Электроникс»)ИНН 4629049921
Адрес: 305021, г. Курск, ул. К. Маркса 70Б
Телефон/факс: 8 (4712) 39-06-32
E-mail: info@skard.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)Адрес: 141570, Московская обл., Солнечногорский район, г. Солнечногорск, рабочий поселок Менделеево, промзона ФГУП ВНИИФТРИ
Телефон (факс): 8 (495) 526-63-00
Web-сайт: www.vniiftri.ru
E-mail: office@vniiftri.ru
Принцип действия антенн П6-139/х основан на преобразовании плотности потока энергии электромагнитного поля в соответствующую ей высокочастотную мощность в тракте.
Антенны П6-139/х состоят из рупора, имеющего форму усечённой пирамиды с прямоугольным основанием и вершиной, и коаксиально-волноводного перехода.
Антенны П6-139/х отличаются друг от друга диапазоном рабочих частот, типом присоединительных фланцев рупоров (типом волноводного входа) и типом соединителей коаксиально-волноводных переходов.
Рупора имеют присоединительные фланцы стандарта WR по ГОСТ РВ 51914-2002:
-
- для антенн П6-139/1, П6-139/1М - WR-187 (сечение 47,55*22,15 мм);
-
- для антенн П6-139/2, П6-139/2М - WR-137 (сечение 34,85*15,799 мм);
-
- для антенн П6-139/3, П6-139/3М - WR-90 (сечение 22,86*10,16 мм);
-
- для антенн П6-139/4 - WR-62 (сечение 15,799*7,899 мм);
-
- для антенны П6-139/5 - WR-42 (сечение 10,668*4,318 мм);
-
- для антенны П6-139/6 - WR-28 (сечение 7,112*3,556 мм).
К присоединительному фланцу пирамидального рупора присоединен коаксиальноволноводный переход с соединителями следующих типов:
-
- соединитель SMA типа для антенн П6-139/1, П6-139/2, П6-139/3, П6-139/4;
-
- соединитель N типа для антенн П6-139/1М, П6-139/2М, П6-139/3М;
-
- соединитель K типа для П6-139/5, П6-139/6.
Общий вид антенн П6-139/х представлен на рисунках 1 - 5.
От несанкционированного доступа антенны П6-139/х защищены пломбированием и лакокрасочным покрытием. Схемы пломбировки антенн П6-139/х от несанкционированного доступа представлены на рисунках 1 - 5.
2
4
1
-
1 - рупор
-
2 - коаксиально-волноводный переход
-
3 - соединитель SMA типа
-
4 - место пломбирования от несанкционированного доступа
Рисунок 1 - Общий вид антенн П6-139/1, П6-139/2, П6-139/3
4
3
-
1 - рупор
-
2 - коаксиально-волноводный переход
-
3 - соединитель N типа
-
4 - место пломбирования от несанкционированного доступа
Рисунок 2 - Общий вид антенн П6-139/1М, П6-139/2М, П6-139/3М
4
3
1
2
-
1 - рупор
-
2 - коаксиально-волноводный переход
-
3 - соединитель SMA типа
-
4 - место пломбирования от несанкционированного доступа
1
Рисунок 3 - Общий вид антенн П6-139/4
-
1 - рупор
-
2 - коаксиально-волноводный переход
-
3 - соединитель K типа
-
4 - место пломбирования от несанкционированного доступа
Рисунок 4 - Общий вид антенн П6-139/5
-
2 - коаксиально-волноводный переход
-
3 - соединитель K типа
-
4 - место пломбирования от несанкционированного доступа
Рисунок 5 - Общий вид антенн П6-139/6
Программное обеспечение отсутствует.
Таблица 3 - Комплектность антенн П6-139/х
|
Наименование |
Обозначение |
Количество |
|
Антенна измерительная пирамидальная рупорная П6-139/1 или П6-139/1М, или П6-139/2, или П6-139/2М или П6-139/3, или П6-139/3М, или П6-139/4, или П6-139/5, или П6-139/6 |
КНПР.464316.024 ТУ |
1 шт.* 1 шт.* 1 шт.* 1 шт.* 1 шт.* 1 шт.* 1 шт.* 1 шт.* 1 шт.* |
|
Ящик укладочный |
КНПР.321144.126 КНПР.321144.128 (только П6-139/4) КНПР.321144.129 (только для П6-139/5, П6-139/6) |
1 шт.* 1 шт.* 1 шт.* |
|
Руководство по эксплуатации** П6-139/1, П6-139/1М П6-139/2, П6-139/2М П6-139/3, П6-139/3М П6-139/4 П6-139/5 |
КНПР.464316.024 РЭ КНПР.464316.023 РЭ КНПР.464316.019 РЭ КНПР.464316.020 РЭ КНПР.464316.021 РЭ |
1 экз. 1 экз. 1 экз. 1 экз. 1 экз. |
|
П6-139/6 |
КНПР.464316.022 РЭ |
1 экз. |
|
Формуляр** П6-139/1 П6-139/1М П6-139/2 П6-139/2М П6-139/3 П6-139/3М П6-139/4 П6-139/5 П6-139/6 |
КНПР.464316.024 ФО КНПР.464316.024-02 ФО КНПР.464316.023 ФО КНПР.464316.023-02 ФО КНПР.464316.019 ФО КНПР.464316.019-02 ФО КНПР.464316.020 ФО КНПР.464316.021 ФО КНПР.464316.022 ФО |
1 экз. 1 экз. 1 экз. 1 экз. 1 экз. 1 экз. 1 экз. 1 экз. 1 экз. |
|
Методика поверки |
КНПР.464316.024 МП |
1 экз. |
|
* - поставляется по требованию заказчика ** - поставляется с заказанной антенной измерительной пирамидальной рупорной П6-139/х | ||
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон рабочих частот, ГГц: - антенн П6-139/1, П6-139/1М |
от 3,95 до 5,85 включ. |
|
- антенн П6-139/2, П6-139/2М |
от 5,85 до 8,20 включ. |
|
- антенн П6-139/3, П6-139/3М |
от 8,2 до 12,4 включ. |
|
- антенна П6-139/4 |
от 12,4 до 18,0 включ. |
|
- антенна П6-139/5 |
от 18,0 до 26,5 включ. |
|
- антенна П6-139/6 |
от 26,5 до 40,0 включ. |
|
КСВН входа, не более |
1,5 |
|
Коэффициент усиления, дБ, не менее: - антенн П6-139/1, П6-139/1М |
19 |
|
- антенн П6-139/2, П6-139/2М |
21 |
|
- антенн П6-139/3, П6-139/3М |
22 |
|
- антенна П6-139/4 |
23 |
|
- антенна П6-139/5 |
23 |
|
- антенна П6-139/6 |
23 |
|
Пределы допускаемой абсолютной погрешности коэффициента усиления антенны, дБ |
±0,8 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Тип волноводного входа по ГОСТ РВ 51914-2002: - антенн П6-139/1, П6-139/1М |
WR187/RG-53/U |
|
- антенн П6-139/2, П6-139/2М |
WR137/RG-96/U |
|
- антенн П6-139/3, П6-139/3М |
WR90/RG-53/U |
|
- антенна П6-139/4 |
WR62/RG-96/U |
|
- антенна П6-139/5 |
WR42/RG-53/U |
|
- антенна П6-139/6 |
WR28/RG-96/U |
|
Тип соединителя коаксиально-волноводного перехода: - для антенн П6-139/1, П6-139/2, П6-139/3, П6-139/4 |
SMA |
|
- для антенн П6-139/1М, П6-139/2М, П6-139/3М |
N |
|
- для антенн П6-139/5, П6-139/6 |
К |
|
Габаритные размеры рупора, мм, не более: - антенн П6-139/1, П6-139/1М | |
|
- длина |
598,0 |
|
- ширина |
305,5 |
|
- высота |
231,5 |
|
- антенн П6-139/2, П6-139/2М | |
|
- длина |
564,0 |
|
- ширина |
246,0 |
|
- высота |
186,0 |
|
- антенн П6-139/3, П6-139/3М | |
|
- длина |
502,0 |
|
- ширина |
156,0 |
|
- высота |
205,5 |
|
- антенна П6-139/4 | |
|
- длина |
407,5 |
|
- ширина |
152,0 |
|
- высота |
115,0 |
|
- антенна П6-139/5 | |
|
- длина |
299,0 |
|
- ширина |
102,0 |
|
- высота |
77,0 |
|
- антенна П6-139/6 | |
|
- длина |
269,5 |
|
- ширина |
62,0 |
|
- высота |
82,0 |
|
Масса рупора, г, не более: - антенн П6-139/1, П6-139/1М |
2560 |
|
- антенн П6-139/2, П6-139/2М |
1970 |
|
- антенн П6-139/3, П6-139/3М |
1440 |
|
- антенна П6-139/4 |
1420 |
|
- антенна П6-139/5 |
720 |
|
- антенна П6-139/6 |
480 |
|
Рабочие условия применения: - температура окружающего воздуха, °С |
от -40 до +50 |
|
- относительная влажность воздуха при температуре 35 °С, %, не более |
98 |
|
- атмосферное давление, кПа (мм рт.ст.) |
от 84,0 до 106,7 (от 630 до 800) |
