Номер по Госреестру СИ: 90254-23
90254-23 Антенны измерительные электрического поля
(П6-112)
Назначение средства измерений:
Антенны измерительные электрического поля П6-112 (далее - антенны) предназначены для преобразования напряженности электромагнитного поля в электрические сигналы в коаксиальном тракте в диапазоне частот от 9 кГц до 2 ГГц и в комплекте с измерительным приемником (селективным микровольтметром, анализатором спектра) используется для измерений: напряженности электрического поля, параметров антенных устройств, радиопомех при решении задач электромагнитной совместимости радиоэлектронных средств.

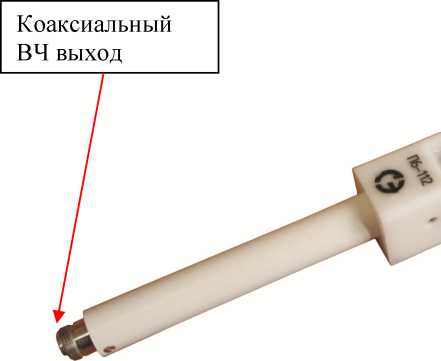

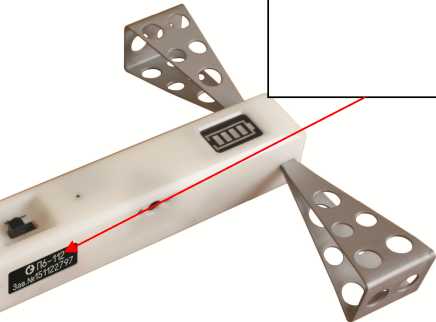

Внешний вид.
Антенны измерительные электрического поля
Рисунок № 1
Внешний вид.
Антенны измерительные электрического поля
Рисунок № 2
Общие сведения
Дата публикации - 04.03.2024
Срок свидетельства - 23.10.2028
Номер записи - 192172
ID в реестре СИ - 1411709
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
П6-112, нет модификации,
Производитель
Изготовитель - Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс")
Страна - РОССИЯ
Населенный пункт - г. Курск
Уведомление о начале осуществления предпринимательской деятельности - Да
Серия графиков, показывающих обобщенную статистику частоты применения эталонов в динамике по годам.
Под эталонами понимаются: государственные первичные эталоны; СИ в качестве эталонов и аттестованные эталоны единиц величин.
Всего отчет содержит 8 столбчатых диаграмм.
Бесплатный
Статистика
Кол-во поверок - 13
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 2
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2024
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№2234 от 2023.10.23 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Антенны измерительные электрического поля (П6-112)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
70142-18 16.01.2028 |
Антенны измерительные рупорные широкополосные, П6-223, П6-223М Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск) |
ОТ МП |
2 года |
|
70725-18 28.03.2028 |
Антенны измерительные магнитного поля, П6-119, П6-219 Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск) |
ОТ МП |
1 год |
|
79452-20 02.11.2030 |
Рабочие эталоны для поверки измерительных антенн, П1-139/1, П1-139/2, П1-139/3, П1-139/4, П1-139/5, П1-139/6 Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск) |
ОТ МП |
2 года |
|
79450-20 02.11.2030 |
Антенны измерительные пирамидальные рупорные, П6-139/1, П6-139/1М, П6-139/2, П6-139/2М, П6-139/3, П6-139/3М, П6-139/4, П6-139/5, П6-139/6 Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск) |
ОТ МП |
2 года |
|
82813-21 26.08.2026 |
Антенны широкополосные измерительные рупорные, П6-421, П6-421М Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск) |
ОТ МП |
2 года |
|
85044-22 30.03.2027 |
Антенны измерительные логопериодические, П6-322 Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск) |
ОТ МП |
2 года |
|
86146-22 13.07.2027 |
Антенны приемо-передающие магнитного и электрического поля комбинированные, П6-319 Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск) |
ОТ МП |
1 год |
|
88003-23 25.01.2028 |
Антенны сверхширокополосные измерительные реконфигурируемые биконические, П6-111 Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск) |
ОТ МП |
2 года |
|
88090-23 31.01.2028 |
Антенны измерительные рупорные, П6-225 Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск) |
ОТ МП |
2 года |
|
90098-23 06.10.2028 |
Антенны широкополосные измерительные рупорные, П6-160 Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск) |
ОТ МП |
2 года |
|
90253-23 23.10.2028 |
Антенны рупорные измерительные широкополосные, П6-123 Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск) |
ОТ МП |
2 года |
|
90254-23 23.10.2028 |
Антенны измерительные электрического поля, П6-112 Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск) |
ОТ МП |
2 года |
|
90761-23 14.12.2028 |
Антенны измерительные, П6-500Н Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск) |
ОТ МП |
2 года |
|
90801-23 19.12.2028 |
Антенны измерительные со съёмными модулями, П6-500В Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск) |
ОТ МП |
2 года |
|
91515-24 05.03.2029 |
Антенны измерительные рупорные, П6-231 Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск) |
ОТ МП |
2 года |
|
94182-24 24.12.2029 |
Антенны измерительные с понижающим конвертером, П6-900 Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск) |
ОТ МП |
2 года |
|
94306-25 10.01.2030 |
Антенны измерительные логопериодические, П6-252 Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск) |
ОТ МП |
2 года |
В зависимости от выбранного года в отчете выводится информация по наименованиям и межповерочным интервалам (МПИ) типов СИ, поверяемых в указанный период, а также, кол-ву выполненных по ним поверок. На круговые диаграммы не выводятся данные по МПИ с количеством поверок менее 100 и количеством типов СИ менее 10 (с целью сохранения читаемости диаграмм).
Отчет содержит 2 интерактивных графика (круговую диаграммы) и таблицу. Графики имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией фильтра данных и сортировки по любой из колонок, информация приведена в целых числах и процентах.
Внимание! Отчет строится не быстро.
Бесплатный
Кто поверяет Антенны измерительные электрического поля (П6-112)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 4 | 2 | 4 | 0 | 0 | 4 | 4 | 0 | |
| ФГБУ "ГНМЦ" МИНОБОРОНЫ РОССИИ (RA.RU.310690) | 9 | 7 | 9 | 0 | 0 | 9 | 9 | 0 |
Стоимость поверки Антенны измерительные электрического поля (П6-112)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на этикетку/шильдик, размещённую на корпусе антенны, в соответствии с рисунком 1 и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в пункте 5.4 «Проведение измерений» руководства по эксплуатации КНПР.464641.029 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ Р 8.805-2012 ГСИ. Государственная поверочная схема для средств измерений напряжённости электрического поля в диапазоне частот от 0,0003 до 2500 МГц;
ГОСТ Р 8.574-2000 ГСИ. Государственная поверочная схема для средств измерений плотности потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178,4 ГГц;
КНПР.464641.029 ТУ Антенна измерительная электрического поля П6-112. Технические условия.
ПравообладательАкционерное Общество «СКАРД-Электроникс» (АО «СКАРД-Электроникс»)
ИНН 4629049921
Юридический адрес: 305021, г. Курск, ул. Карла Маркса, д. 70Б
Телефон (факс): 8(4712)39-06-32
Web-сайт: www.skard.ru
E-mail: info@skard.ru
Изготовитель
Акционерное Общество «СКАРД-Электроникс» (АО «СКАРД-Электроникс»)ИНН 4629049921
Адрес: 305021, г. Курск, ул. Карла Маркса, д. 70Б
Телефон (факс): 8(4712)39-06-32
Web-сайт: www.skard.ru
E-mail: info@skard.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00
Факс: +7 (499) 124-99-96
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Правообладатель
Акционерное Общество «СКАРД-Электроникс» (АО «СКАРД-Электроникс»)ИНН 4629049921
Юридический адрес: 305021, г. Курск, ул. Карла Маркса, д. 70Б
Телефон (факс): 8(4712)39-06-32
Web-сайт: www.skard.ru
E-mail: info@skard.ru
Конструктивно антенны представляют собой биконическую дипольную антенну с активной частью, которая согласует импеданс диполя в широкой полосе частот и компенсирует потери на согласование для выходного сопротивления тракта 50 Ом.
Приёмными элементами антенн являются два объемных вибратора, диполи которых образованы согнутыми пластинами из алюминиевого сплава. Вибраторы закреплены через отверстие в корпусе на латунных буксах и имеют электрический контакт с платой, на которой расположены радиоэлементы истоковых повторителей и усилителя.
Под действием электрического поля в биконических симметричных вибраторах антенн наводится ЭДС, которая пропорциональна напряженности электрического поля.
Антенны имеют коаксиальный ВЧ-выход с волновым сопротивлением 50 Ом (розетка N - типа).
Питание антенн осуществляется от двух аккумуляторов LP603060 1100 мА/ч, включенных последовательно для формирования напряжения питания антенны от 8 до 8,4 В. Для зарядки аккумуляторов в комплект поставки входит зарядный модуль, который при подключении внешнего блока питания обеспечивает автоматический заряд аккумуляторов и сигнализирует о процессе заряда и состоянии зарядки аккумулятора.
На лицевой части антенн имеется индикатор заряда аккумулятора, работающий в режиме мнемонической светодиодной индикации. Шкала индикатора показывает 4 уровня заряда аккумулятора.
Конструкция антенн предусматривает возможность крепления на стандартный фотоштатив с помощью кронштейна.
Принцип действия антенн, подключаемых к измерительному приёмному устройству, основан на преобразовании высокочастотного тока, наведённого в приёмных диполях под действием переменного электромагнитного поля, в соответствующее ему напряжение переменного тока, его дальнейшего усиления и передачи в коаксиальный тракт с волновым сопротивлением 50 Ом.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер, идентифицирующий каждый экземпляр антенны, наносится методом размещения этикетки/шильдика на корпус антенны и имеет формат девятизначного цифрового номера.
Общий вид антенны П6-112, обозначение места нанесения знака утверждения типа и нанесения заводского номера представлены на рисунке 1.
Место нанесения заводского номера и знака утверждения типа
Рисунок 1 - Общий вид антенны П6-112
Пломбирование антенн П6-112 не предусмотрено.
Таблица 3 -
|
Наименование |
Обозначение |
Количество |
|
Антенна измерительная электрического поля П6-112 |
КНПР.464641.029 |
1 шт. |
|
Формуляр |
КНПР.464641.029 ФО |
1 экз. |
|
Руководство по эксплуатации |
КНПР.464641.029 РЭ |
1 экз. |
|
Зарядное устройство* |
1 шт. | |
|
Элементы питания* | ||
|
Кронштейн для крепления антенны* |
- |
1 шт. |
|
Короб транспортировочный* |
1 шт. | |
|
* - Поставляются по согласованию с Заказчиком | ||
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон частот, МГц |
от 9*103 до 2^109 |
|
Коэффициент калибровки в диапазоне частот, дБ (м-1) |
от 45 до 5 |
|
Пределы допускаемой абсолютной погрешности определения коэффициента калибровки, дБ |
±2,0 |
|
КСВН, не более |
3,0 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Выходное сопротивление активной части антенны, Ом |
50 |
|
Масса антенны, кг, не более |
0,6 |
|
Габаритные размеры (ширина х глубина х высота) мм, не более |
305x203x38 |
|
Рабочие условия эксплуатации
|
от -15 до +45 80 |
