Номер по Госреестру СИ: 90801-23
90801-23 Антенны измерительные со съёмными модулями
(П6-500В)
Назначение средства измерений:
Антенны измерительные со съёмными модулями П6-500В (далее - антенны) предназначены для преобразования напряженности электромагнитного поля в электрические сигналы в коаксиальном тракте в диапазоне частот от 20 МГц до 10 ГГц и в комплекте с измерительным приемником (селективным микровольтметром, анализатором спектра) используются для измерений напряженности электрического поля, параметров антенных устройств, радиопомех при решении задач электромагнитной совместимости радиоэлектронных средств.
Внешний вид.
Антенны измерительные со съёмными модулями
Рисунок № 1
Внешний вид.
Антенны измерительные со съёмными модулями
Рисунок № 2
Внешний вид.
Антенны измерительные со съёмными модулями
Рисунок № 3
Внешний вид.
Антенны измерительные со съёмными модулями
Рисунок № 4
Общие сведения
Дата публикации - 21.12.2023
Срок свидетельства - 19.12.2028
Номер записи - 192714
ID в реестре СИ - 1413070
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
П6-500В, нет модификации,
Производитель
Изготовитель - Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс")
Страна - РОССИЯ
Населенный пункт - г. Курск
Уведомление о начале осуществления предпринимательской деятельности - Да
Новосибирск - третий по численности населения город в Российской Федерации, имеет статус городского округа. Торговый, деловой, культурный, промышленный, транспортный и научный центр федерального значения. Основан в 1893 году, статус города получил в 1903 году. Новосибирск выполняет функции административного центра Сибирского федерального округа, Новосибирской области и входящей в его состав Новосибирской области.
Население Новосибирска в 2012 году превысило 1 500 000 человек. Территория города занимает площадь 502,1 км² (50 210 га).
Новосибирск расположен в юго-восточной части Западно-Сибирской равнины на Обском плато, примыкающем к долине реки Обь, рядом с водохранилищем, образованным плотиной Новосибирской ГЭС, на пересечении лесной и лесостепной природных зон. Левобережная часть города имеет равнинный рельеф, правобережная характеризуется большим количеством балок, гребней и оврагов, так как здесь начинается переход к горному рельефу Салаирского кряжа. К городу примыкают Заельцовский и Кудряшовский сосновые боры, Новосибирское водохранилище.
Отчет "Анализ рынка поверки в Новосибирске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Новосибирске.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 42
Выдано извещений - 0
Кол-во периодических поверок - 15
Кол-во средств измерений - 29
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 730 дн.
Приказы РСТ, где упоминается данный тип СИ
№2727 от 2023.12.19 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Антенны измерительные со съёмными модулями (П6-500В)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
70142-18 16.01.2028 |
Антенны измерительные рупорные широкополосные, П6-223, П6-223М Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск) |
ОТ МП |
2 года |
|
70725-18 28.03.2028 |
Антенны измерительные магнитного поля, П6-119, П6-219 Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск) |
ОТ МП |
1 год |
|
79452-20 02.11.2030 |
Рабочие эталоны для поверки измерительных антенн, П1-139/1, П1-139/2, П1-139/3, П1-139/4, П1-139/5, П1-139/6 Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск) |
ОТ МП |
2 года |
|
79450-20 02.11.2030 |
Антенны измерительные пирамидальные рупорные, П6-139/1, П6-139/1М, П6-139/2, П6-139/2М, П6-139/3, П6-139/3М, П6-139/4, П6-139/5, П6-139/6 Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск) |
ОТ МП |
2 года |
|
82813-21 26.08.2026 |
Антенны широкополосные измерительные рупорные, П6-421, П6-421М Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск) |
ОТ МП |
2 года |
|
85044-22 30.03.2027 |
Антенны измерительные логопериодические, П6-322 Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск) |
ОТ МП |
2 года |
|
86146-22 13.07.2027 |
Антенны приемо-передающие магнитного и электрического поля комбинированные, П6-319 Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск) |
ОТ МП |
1 год |
|
88003-23 25.01.2028 |
Антенны сверхширокополосные измерительные реконфигурируемые биконические, П6-111 Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск) |
ОТ МП |
2 года |
|
88090-23 31.01.2028 |
Антенны измерительные рупорные, П6-225 Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск) |
ОТ МП |
2 года |
|
90098-23 06.10.2028 |
Антенны широкополосные измерительные рупорные, П6-160 Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск) |
ОТ МП |
2 года |
|
90253-23 23.10.2028 |
Антенны рупорные измерительные широкополосные, П6-123 Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск) |
ОТ МП |
2 года |
|
90254-23 23.10.2028 |
Антенны измерительные электрического поля, П6-112 Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск) |
ОТ МП |
2 года |
|
90761-23 14.12.2028 |
Антенны измерительные, П6-500Н Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск) |
ОТ МП |
2 года |
|
90801-23 19.12.2028 |
Антенны измерительные со съёмными модулями, П6-500В Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск) |
ОТ МП |
2 года |
|
91515-24 05.03.2029 |
Антенны измерительные рупорные, П6-231 Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск) |
ОТ МП |
2 года |
|
94182-24 24.12.2029 |
Антенны измерительные с понижающим конвертером, П6-900 Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск) |
ОТ МП |
2 года |
|
94306-25 10.01.2030 |
Антенны измерительные логопериодические, П6-252 Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск) |
ОТ МП |
2 года |
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке измерительных систем (ИС) и элементов ИС. По каждому эталону приведена подробная статистика поверок средств измерений (СИ) по годам. В качестве эталона могут выступать:
- Государственные первичные эталоны (ГЭТ);
- Эталоны единиц величин, закрепленные за метрологическими службами;
- Средства измерений, официально используемые в качестве эталонов.
Основная цель отчета — обеспечить прозрачность применения эталонов в поверочной деятельности и дать представление о загрузке и активности организаций, владеющих эталонами.
Визуальное представление данных реализовано в виде:
- Интерактивных таблиц для каждого календарного года (с 2020 по 2027);
- Графиков и диаграмм, построенных с помощью библиотеки Highcharts;
- Возможности сортировки, фильтрации и поиска по таблицам (DataTables);
- Экспорта данных в различных форматах;
- Отображения географической информации с использованием Яндекс.Карт (при необходимости);
- Адаптивной верстки для корректного отображения на разных устройствах.
Отчет входит в специализированный аналитический раздел информационной системы и позволяет:
- Оценивать динамику использования эталонов по годам;
- Сравнивать организации по активности применения эталонной базы;
- Формировать представление о роли конкретных эталонов в обеспечении единства измерений;
- Использовать полученные данные для анализа устойчивости метрологической инфраструктуры.
Инструменты визуализации включают поддержку светлой и тёмной темы, загрузку дополнительных скриптов аналитики, а также удобную навигацию по смежным отчетам через боковое меню. Отчет адаптирован для использования как техническими специалистами, так и руководителями организаций.
Кто поверяет Антенны измерительные со съёмными модулями (П6-500В)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 23 | 23 | 0 | 0 | 18 | 18 | 0 | ||
| ФГБУ "ГНМЦ" МИНОБОРОНЫ РОССИИ (RA.RU.310690) | 2 | 2 | 0 | 0 | 2 | 2 | 0 | |||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 12 | 1 | 2 | 10 | 0 | 11 | 2 | 9 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 |
Стоимость поверки Антенны измерительные со съёмными модулями (П6-500В)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на этикетку/шильдик, размещённую на корпусе ШСУ, в соответствии с рисунками 1 - 4 и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в пункте 5.3 «Использование антенны» руководства по эксплуатации КНПР.464349.005 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ Р 8.805-2012 ГСИ. Государственная поверочная схема для средств измерений напряжённости электрического поля в диапазоне частот от 0,0003 до 2500 МГц;
ГОСТ Р 8.574-2000 ГСИ. Государственная поверочная схема для средств измерений плотности потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178,4 ГГц;
КНПР.464349.005-ТУ Антенны измерительные со съёмными модулями П6-500В. Технические условия.
Правообладатель
Акционерное Общество «СКАРД-Электроникс» (АО «СКАРД-Электроникс»)
ИНН 4629049921
Юридический адрес: 305021, г. Курск, ул. К. Маркса, д. 70Б
Телефон (факс): 8(4712)39-06-32
Web-сайт: www.skard.ru
E-mail: info@skard.ru
Изготовитель
Акционерное Общество «СКАРД-Электроникс» (АО «СКАРД-Электроникс»)
ИНН 4629049921
Адрес: 305021, г. Курск, ул. К. Маркса, д. 70Б
Телефон (факс): 8(4712)39-06-32
Web-сайт: www.skard.ru
E-mail: info@skard.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00
Факс: +7 (499) 124-99-96
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Правообладатель
Акционерное Общество «СКАРД-Электроникс» (АО «СКАРД-Электроникс»)
ИНН 4629049921
Юридический адрес: 305021, г. Курск, ул. К. Маркса, д. 70Б
Телефон (факс): 8(4712)39-06-32
Web-сайт: www.skard.ru
E-mail: info@skard.ru
Принцип действия антенн основан на преобразовании высокочастотного тока, наведённого электромагнитным полем на приёмных частях антенн, в переменное напряжение, передающееся через широкополосное согласующее устройство (ШСУ) в несимметричную линию с волновым сопротивлением 50 Ом, подключаемую к измерительному устройству.
Конструктивно антенна состоит из ШСУ (П6-500В/СМ) и трёх антенных модулей (антенный модуль П6-500В/АМ1, антенный модуль П6-500В/АМ2 и антенный модуль П6-500В/АМ3).
ШСУ выполнено в пластмассовом корпусе в форме рукоятки антенны пистолетного типа (хватом сверху) и предназначено для размещения в его корпусе элементов питания, управления, индикации, дифференциального малошумящего усилителя (МШУ) диапазона 20 МГц - 10 ГГц, электронного коммутатора для переключения режимов работы антенны и компаса.
Антенный модуль П6-500В/АМ1 и антенный модуль П6-500В/АМ2 представляют собой замкнутые дипольные антенны с согласующими элементами.
Антенный модуль П6-500В/АМ3 представляет из себя комбинированную логопериодическую антенну, смонтированную в радиопрозрачном корпусе.
В каждом модуле установлен разъём типа СР-50-1003ФВ (СР-50-154ФВ). На передней стенке ШСУ установлен разъём СР-50-999Ф (СР-50-155ФВ) для подключения модулей. Благодаря специальному зажиму на корпусе ШСУ антенные модули легко и быстро переставляются. Установка модулей возможна в вертикальной или горизонтальной поляризации.
На задней стенке корпуса ШСУ установлен СВЧ соединитель N-типа для подключения измерительного оборудования. На верхней части ШСУ установлен компас для определения азимутального направления на источник сигнала. Под компасом расположен трёхпозиционный переключатель рода работы.
Антенна имеет два режима работы:
— пассивный - с выключенным малошумящим усилителем (используется в сложной электромагнитной обстановке, вблизи мощных передатчиков);
— активный - с включенным малошумящим усилителем (используется для повышения чувствительности системы). Питание МШУ осуществляется от встроенного источника питания (6 батарей или аккумуляторов типа АА). Напряжение питания от 7,2 до 9 В.
Конструкция антенны предусматривает возможность её использования в носимом варианте, а также крепления на универсальный фотоштатив, для чего на нижней части корпуса имеются отверстия.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится типографским способом на этикетку/шильдик, размещаемую на ШСУ, и имеет формат девятизначного цифрового номера.

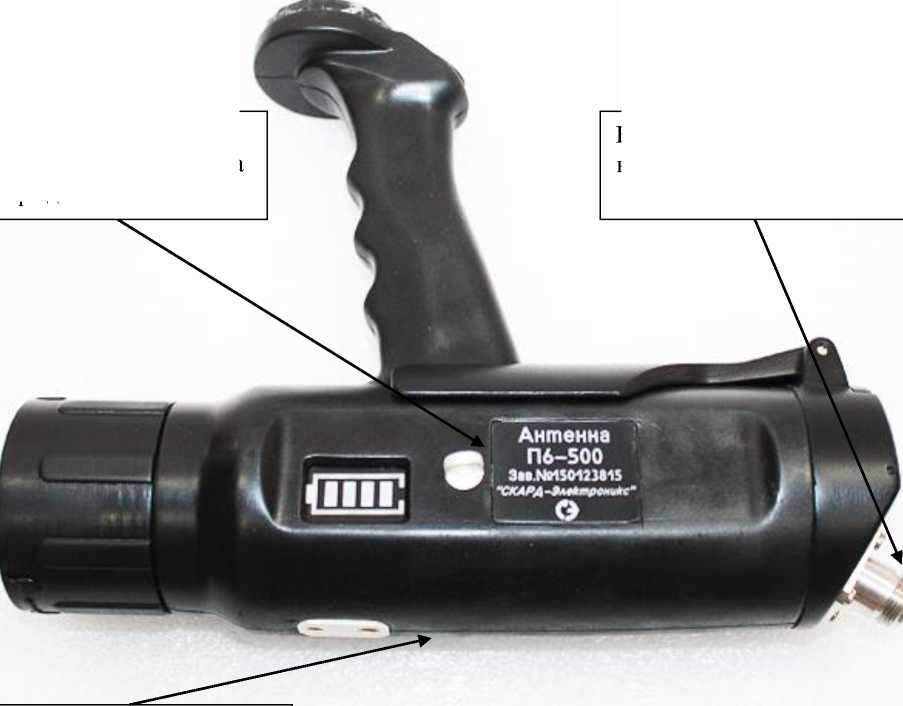

Общий вид средства измерений, обозначение мест нанесения знака утверждения типа и нанесения заводского номера представлены на рисунках1 - 4.
Коаксиальный СВЧ
выход
Место нанесения заводского номера и знака утверждения типа
Место пломбировки от несанкционированного доступа
Рисунок 1 - Общий вид широкополосного согласующего устройства антенны П6-500В

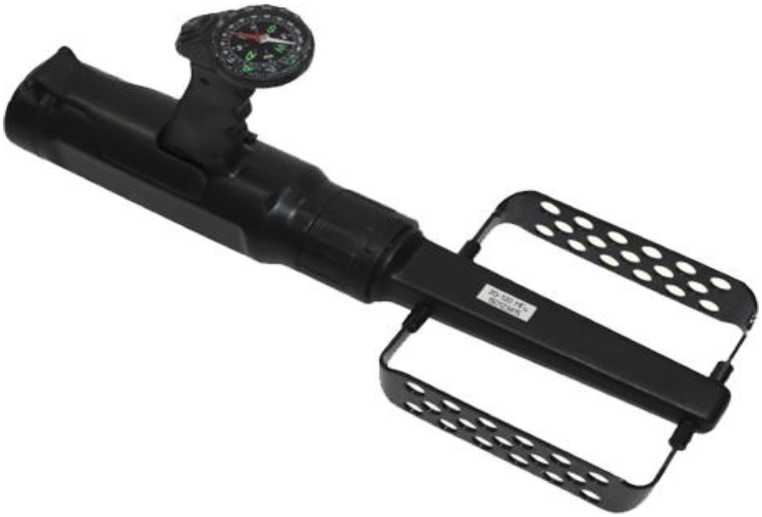

Рисунок 2 - Общий вид широкополосного согласующего устройства антенны П6-500В с антенным модулем П6-500В/АМ1

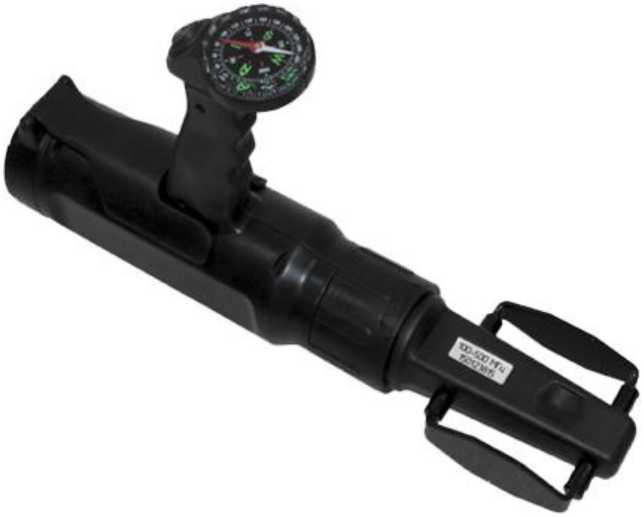

Рисунок 3 - Общий вид широкополосного согласующего устройства антенны П6-500В с антенным модулем П6-500В/АМ2

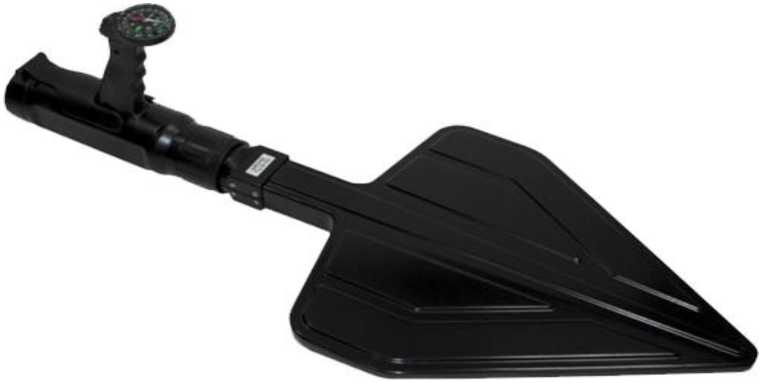

Рисунок 4 - Общий вид широкополосного согласующего устройства антенны П6-500В
с антенным модулем П6-500В/АМ3
Пломбирование антенн П6-500В производится путём установки на нижнюю часть корпуса ШСУ пломбы-наклейки.
Таблица 3 -
|
Наименование |
Обозначение |
Количество |
|
Антенна измерительная со съёмными модулями П6-500В в составе:
П6-500В/СМ |
КНПР.464349.005 КНПР.464349.062 КНПР.464349.060 КНПР.464349.063 КНПР.301126.002 |
1 шт. 1 шт. 1 шт. 1 шт. |
|
Элементы питания МШУ: батареи или аккумуляторы типа АА* |
6 шт. | |
|
Формуляр |
КНПР.464349.005 ФО |
1 экз. |
|
Руководство по эксплуатации |
КНПР.464349.005 РЭ |
1 экз. |
|
Кейс-упаковка* |
- |
1 шт. |
* - Поставляются по согласованию с Заказчиком
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон рабочих частот, МГц
|
от 20 до 120 от 100 до 500 от 500 до 10000 |
|
Коэффициент калибровки в диапазоне рабочих частот, дБ (м-1) В пассивном режиме:
В активном режиме:
|
от 35 до 60 от 30 до 55 от 23 до 55 от 5 до 35 от -5 до 25 от -7 до 35 |
|
Пределы допускаемой абсолютной погрешности коэффициента калибровки, дБ |
±2,0 |
|
КСВН, не более |
3,0 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Тип поляризации |
линейная |
|
Напряжение питания постоянного тока, В |
от 7,2 до 9 |
|
Масса, кг, не более - широкополосное согласующее устройство П6-500В/СМ |
0,73 |
|
- антенный модуль П6-500В/АМ1 |
0,29 |
|
- антенный модуль П6-500В/АМ2 |
0,18 |
|
- антенный модуль П6-500В/АМ3 |
0,62 |
|
Габаритные размеры (ширина х глубина х высота) мм, не более - ШСУ с антенным модулем П6-500В/АМ1 |
436х234х73 |
|
- ШСУ с антенным модулем П6-500В/АМ2 |
360x200x73 |
|
- ШСУ с антенным модулем П6-500В/АМ3 |
716x311x73 |
|
Рабочие условия эксплуатации - температура окружающей среды, °С |
от -15 до +45 |
|
- относительная влажность при температуре +20 °С, %, не более |
80 |
