Сведения о средстве измерений: 88003-23 Антенны сверхширокополосные измерительные реконфигурируемые биконические

Номер по Госреестру СИ: 88003-23
88003-23 Антенны сверхширокополосные измерительные реконфигурируемые биконические
(П6-111)

Назначение средства измерений:
Антенны сверхширокополосные измерительные реконфигурируемые биконические П6-111 (далее - антенны П6-111) предназначены для измерений напряженности электрического поля (далее - НЭП) в комплекте с измерительными приёмными устройствами (измерительным приемником, селективным микровольтметром, анализатором спектра, ваттметром поглощаемой мощности), а в комплекте с генераторами сигналов - для возбуждения электромагнитного поля с заданной НЭП.

сертификация программного обеспечения
Внешний вид. Антенны сверхширокополосные измерительные реконфигурируемые биконические, http://oei-analitika.ru рисунок № 1
Внешний вид.
Антенны сверхширокополосные измерительные реконфигурируемые биконические
Рисунок № 1
Внешний вид. Антенны сверхширокополосные измерительные реконфигурируемые биконические, http://oei-analitika.ru рисунок № 2
Внешний вид.
Антенны сверхширокополосные измерительные реконфигурируемые биконические
Рисунок № 2
Внешний вид. Антенны сверхширокополосные измерительные реконфигурируемые биконические, http://oei-analitika.ru рисунок № 3
Внешний вид.
Антенны сверхширокополосные измерительные реконфигурируемые биконические
Рисунок № 3

Общие сведения

Дата публикации - 26.01.2023
Срок свидетельства - 25.01.2028
Номер записи - 189952
ID в реестре СИ - 1405302
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

П6–111, П6-111, Нет модификации,

Производитель

Изготовитель - Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс")
Страна - РОССИЯ
Населенный пункт - г. Курск
Уведомление о начале осуществления предпринимательской деятельности - Да

Волгоград (ранее Царицын, Сталинград) - крупный промышленный центр Волгоградской области. Современный город с населением чуть более миллиона человек. Население многонационально.

Основная часть трудоспособного населения занята в промышленном секторе экономики (около 40% занятых). Промышленность Волгограда имеет большое значение в развитии города, области и юга России в целом. Наибольшую долю в ней занимают предприятия тяжелой промышленности (46%).

В городе хорошо развита химическая промышленность, топливная, деревообрабатывающая. Завод "Каустик" является крупнейшим в стране производителем каустической соды и хлора. ОАО "Пласткард" - единственный в России производитель сертифицированного ПВХ для пищевой промышленности.

Город имеет развитую инфраструктуру и развитую транспортную сеть. Подземный трамвай (аналог метро) - единственное сооружение такого типа в России.

Отчет "Анализ рынка поверки в Волгограде" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Волгоград.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 35
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений - 14
Кол-во владельцев - 3
Усредненный год выпуска СИ - 2023
МПИ по поверкам - 729 дн.

Приказы РСТ, где упоминается данный тип СИ

№122 от 2023.01.25 ПРИКАЗ_Об утверждении типов средств измерений (16)

№2394 от 2022.09.28 ПРИКАЗ_Об утверждении типов средств измерений (17)

Наличие аналогов СИ: Антенны сверхширокополосные измерительные реконфигурируемые биконические (П6-111)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
70142-18
16.01.2028
Антенны измерительные рупорные широкополосные, П6-223, П6-223М
Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск)
ОТ
МП
2 года
70725-18
28.03.2028
Антенны измерительные магнитного поля, П6-119, П6-219
Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск)
ОТ
МП
1 год
79452-20
02.11.2030
Рабочие эталоны для поверки измерительных антенн, П1-139/1, П1-139/2, П1-139/3, П1-139/4, П1-139/5, П1-139/6
Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск)
ОТ
МП
2 года
79450-20
02.11.2030
Антенны измерительные пирамидальные рупорные, П6-139/1, П6-139/1М, П6-139/2, П6-139/2М, П6-139/3, П6-139/3М, П6-139/4, П6-139/5, П6-139/6
Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск)
ОТ
МП
2 года
82813-21
26.08.2026
Антенны широкополосные измерительные рупорные, П6-421, П6-421М
Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск)
ОТ
МП
2 года
85044-22
30.03.2027
Антенны измерительные логопериодические, П6-322
Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск)
ОТ
МП
2 года
86146-22
13.07.2027
Антенны приемо-передающие магнитного и электрического поля комбинированные, П6-319
Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск)
ОТ
МП
1 год
88003-23
25.01.2028
Антенны сверхширокополосные измерительные реконфигурируемые биконические, П6-111
Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск)
ОТ
МП
2 года
88090-23
31.01.2028
Антенны измерительные рупорные, П6-225
Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск)
ОТ
МП
2 года
90098-23
06.10.2028
Антенны широкополосные измерительные рупорные, П6-160
Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск)
ОТ
МП
2 года
90253-23
23.10.2028
Антенны рупорные измерительные широкополосные, П6-123
Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск)
ОТ
МП
2 года
90254-23
23.10.2028
Антенны измерительные электрического поля, П6-112
Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск)
ОТ
МП
2 года
90761-23
14.12.2028
Антенны измерительные, П6-500Н
Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск)
ОТ
МП
2 года
90801-23
19.12.2028
Антенны измерительные со съёмными модулями, П6-500В
Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск)
ОТ
МП
2 года
91515-24
05.03.2029
Антенны измерительные рупорные, П6-231
Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск)
ОТ
МП
2 года
94182-24
24.12.2029
Антенны измерительные с понижающим конвертером, П6-900
Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск)
ОТ
МП
2 года
94306-25
10.01.2030
Антенны измерительные логопериодические, П6-252
Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск)
ОТ
МП
2 года

Отчет "V_13 Поверки по производителю СИ (подробно)" будет крайне полезен руководителям организаций, оказывающих услуги поверки, при поиске новых клиентов, анализе рынка услуг при доминировании нескольких производителей СИ и оценке позиций конкурентов.

Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующего производителя СИ или нескольких производителей одновременно. Список производителей формируется из реестра утвержденных типов СИ ФГИС АРШИН. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного производителя.
2- Указать минимальный объём поверок (организации, имеющие меньше поверок отображаться в отчете не будут).

Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок.

Таблица содержит 6 колонок:

  • Номер в госреестре типа СИ с ссылкой на соответствующий раздел реестра
  • Ссылочное поле на описание типа СИ с наименованием средства измерений
  • Количество средств измерений данного типа СИ, засветившихся в ФГИС АРШИН
  • Количество уникальных владельцев СИ, имеющих на балансе СИ данного типа
  • Организации, которые когда-либо поверяли СИ данного типа с указанием количества поверок (фильтр по кол-ву поверок устанавливается в настройках отчета)
  • Организации, которые осуществляли поверки СИ данного типа за последний год с указанием количества поверок (фильтр по кол-ву поверок устанавливается в настройках отчета)

Стоимость 200 руб. или по подписке

Кто поверяет Антенны сверхширокополосные измерительные реконфигурируемые биконические (П6-111)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГУП "ВНИИФТРИ"
(RA.RU.311478)
РСТ
  • Нет модификации
  • 1 0 1 0 1 0 1
    ФБУ "РОСТОВСКИЙ ЦСМ"
    (RA.RU.311306)
    РСТ
  • П6-111
  • 19 1 17 2 0 19 17 2
    ФГБУ "ГНМЦ" МИНОБОРОНЫ РОССИИ
    (RA.RU.310690)
  • П6–111
  • 15 11 15 0 0 15 15 0

    Стоимость поверки Антенны сверхширокополосные измерительные реконфигурируемые биконические (П6-111)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист документов КНПР.464641.028 РЭ «Антенна сверхширокополосная измерительная реконфигурируемая биконическая П6-111. Руководство по эксплуатации» и КНПР.464641.028 ФО «Антенна сверхширокополосная измерительная реконфигурируемая биконическая П6-111. Формуляр» типографским способом и на шильдик на корпусе антенны в виде этикетки, выполненной типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 5 документа КНПР. 464641.028 РЭ «Антенна сверхширокополосная измерительная реконфигурируемая биконическая П6-111. Руководство по эксплуатации».


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к антеннам сверхширокополосным измерительным реконфигурируемым биконическим П6-111

    ГОСТ Р 8.805-2012 ГСИ. Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот от 0,0003 до 2500 МГц;

    КНПР.464641.028 ТУ Антенна сверхширокополосная измерительная реконфигурируемая биконическая П6-111. Технические условия.

    Правообладатель

    Акционерное Общество «СКАРД-Электроникс» (АО «СКАРД-Электроникс»)

    ИНН 4629049921

    Юридический адрес: 305021, г. Курск, ул. Карла Маркса, д. 70Б

    Телефон (факс): 8 (4712) 39-06-32

    Web-сайт: www.skard.ru

    E-mail: info@skard.ru

    Изготовитель

    Акционерное Общество «СКАРД-Электроникс» (АО «СКАРД-Электроникс»)
    ИНН 4629049921
    Адрес: 305021, г. Курск, ул. Карла Маркса, д. 70Б
    Телефон (факс): 8 (4712) 39-06-32
    Web-сайт: www.skard.ru
    E-mail: info@skard.ru

    Испытательный центр


    Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
    Адрес: 141570, Московская обл., Солнечногорский р-н, г. Солнечногорск, р.п. Менделеево, промзона ФГУП «ВНИИФТРИ»
    Телефон (факс): 8 (495) 526-63-00
    Web-сайт: www.vniiftri.ru
    E-mail: office@vniiftri.ru

    Правообладатель

    Акционерное Общество «СКАРД-Электроникс» (АО «СКАРД-Электроникс»)
    ИНН 4629049921
    Юридический адрес: 305021, г. Курск, ул. Карла Маркса, д. 70Б
    Телефон (факс): 8 (4712) 39-06-32
    Web-сайт: www.skard.ru
    E-mail: info@skard.ru

    Принцип действия антенны П6-111 основан на преобразовании высокочастотного тока, наведенного электромагнитным полем на вибраторах, в напряжение переменного тока, пропорциональное НЭП, передаваемое на СВЧ - вход антенны П6-111 с волновым сопротивлением 50 Ом, подключаемого к измерительному приемному устройству. Согласование вибраторов с СВЧ - входом осуществляется при помощи согласующего трансформатора.

    Конструктивно антенна П6-111 представляет собой систему, состоящую из широкополосного согласующего устройства, двух сменных диполей (диполь малый или диполь большой) и Т-образной траверсы.

    Приёмными элементами антенны П6-111 являются два конических вибратора, образующие диполь малый или диполь большой. Вибраторы по резьбе вкручиваются в буксы на Т-образной траверсе. Вибраторы выполнены из алюминиевого прутка диаметром 4 мм.

    В нижней части Т-образной траверсы имеется коаксиальный СВЧ-вход с волновым сопротивлением 50 Ом (соединитель N (розетка)).

    Согласующий трансформатор размещён в корпусе Т-образной траверсы.

    Элементы антенны П6-111, влияющие на их метрологические характеристики, защищены от несанкционированного доступа. Дополнительных мер по защите не требуется.

    Общий вид антенны П6-111 с диполем малым приведён на рисунке 1.

    Общий вид антенны П6-111 с диполем большим приведён на рисунке 2.

    Место нанесения знака утверждения типа на шильдик, расположенный на корпусе Т-образной траверсы, представлено на рисунке 1.

    Место нанесения заводского номера в виде 9 (девяти) цифр на шильдике, расположенном на Т-образной траверсе, представлено на рисунке 1.

    Возможное место нанесения знака поверки на корпус Т-образной траверсы представлено на рисунке.

    Внешний вид. Антенны сверхширокополосные измерительные реконфигурируемые биконические (П6-111), http://oei-analitika.ru
    Внешний вид. Антенны сверхширокополосные измерительные реконфигурируемые биконические (П6-111), http://oei-analitika.ru

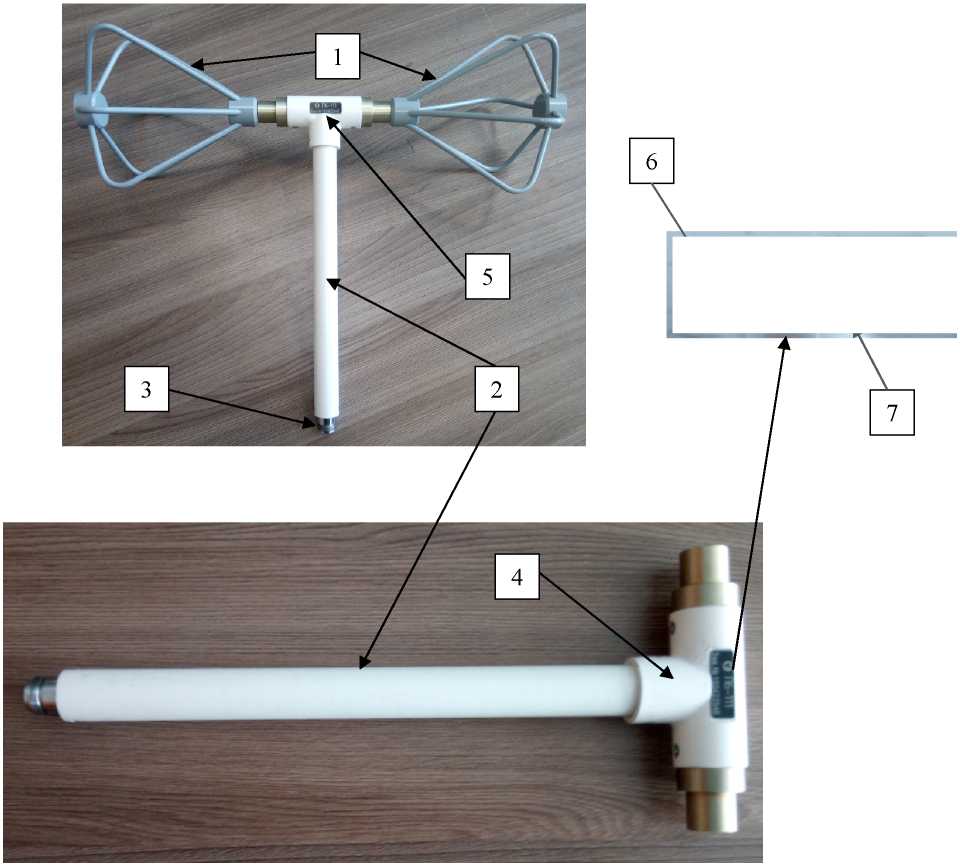

    • 1 - конические вибраторы, образующие диполь малый;

    • 2 - Т-образная траверса;

    • 3 - коаксиальный СВЧ - вход;

    • 4 - место нанесения знака поверки;

    • 5 - шильдик;

    • 6 - место нанесения знака утверждения типа;

    • 7 - место нанесения заводского номера

    Рисунок 2 - Общий вид антенны П6-111 с диполем малым и с местами нанесения знака утверждения типа, знака поверки и заводского номера антенны П6-111

    Внешний вид. Антенны сверхширокополосные измерительные реконфигурируемые биконические (П6-111), http://oei-analitika.ru

    2

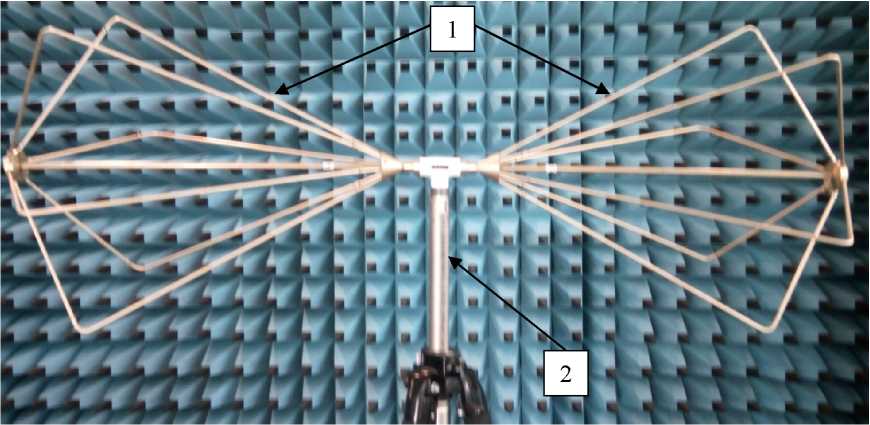

    • 1 - конические вибраторы, образующие диполь большой;

    • 2 - Т-образная траверса;

    Рисунок 1 - Общий вид антенны П6-111 с диполем большим


    Таблица 3 - Комплектность антенны П6-111

    Наименование

    Обозначение

    Количество

    Антенна сверхширокополосная измерительная реконфигурируемая биконическая П6-111 в составе:

    КНПР.464641.028

    1 шт.

    - вибратор диапазона 30:300 МГц

    -

    2 шт.

    - вибратор диапазона 300:1000 МГц

    -

    2 шт.

    - траверса Т-образная

    1 шт.

    Руководство по эксплуатации

    КНПР.464641.028 РЭ

    1 экз.

    Формуляр

    КНПР.464641.028 ФО

    1 экз.

    Методика поверки

    -

    1 экз.

    Короб транспортировочный

    -

    1 шт.


    Таблица 1 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон рабочих частот, МГц: с диполем большим

    от 30 до 300 включ.

    с диполем малым

    от 300 до 1000 включ.

    КСВН входа с диполем большим более:

    в диапазоне частот от 30 до 80 МГц включительно

    3,2

    в диапазоне частот свыше 80 до 300 МГц включительно

    3,0

    КСВН входа с диполем малым, не более

    3,0

    Диапазон изменения коэффициента калибровки, дБ (1 м-1) с диполем большим

    от 5 до 22

    с диполем малым

    от 17 до 35

    Пределы допускаемой абсолютной погрешности коэффициента калибровки, дБ:

    с диполем большим

    ±2,0

    с диполем малым

    ±2,0

    Таблица 2 - Основные технические характеристики

    Наименование характеристики

    Значение

    Номинальное входное сопротивление, Ом

    50

    Тип выходного ВЧ соединителя

    N (розетка)

    Масса, кг, не более:

    с диполем большим

    1,4

    с диполем малым

    0,5

    Габаритные размеры, мм, не более:

    с диполем большим

    длина

    1329

    ширина

    508

    высота

    497

    с диполем малым

    длина

    417

    ширина

    350

    высота

    147

    Рабочие условия применения:

    температура окружающего воздуха, °С атмосферное давление, кПа (мм рт.ст.) относительная влажность окружающего воздуха при температуре +35 °С, %, не более

    от -40 до +50

    от 84,0 до 106,7 (от 630 до 800)

    98


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
