Сведения о средстве измерений: 90761-23 Антенны измерительные

Номер по Госреестру СИ: 90761-23
90761-23 Антенны измерительные
(П6-500Н)

Назначение средства измерений:
Антенны измерительные П6-500Н (далее - антенны) предназначены для преобразования напряженности электромагнитного поля в электрические сигналы в коаксиальном тракте в диапазоне частот от 9 кГц до 30 МГц и в комплекте с измерительным приемником (селективным микровольтметром, анализатором спектра) используется для измерений: напряженности электрического поля, параметров антенных устройств, радиопомех при решении задач электромагнитной совместимости радиоэлектронных средств.

сертификация программного обеспечения
Внешний вид. Антенны измерительные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Антенны измерительные
Рисунок № 1

Общие сведения

Дата публикации - 15.12.2023
Срок свидетельства - 14.12.2028
Номер записи - 192679
ID в реестре СИ - 1412958
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

П6-500Н,

Производитель

Изготовитель - Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс")
Страна - РОССИЯ
Населенный пункт - г. Курск
Уведомление о начале осуществления предпринимательской деятельности - Да

Статистика

Кол-во поверок - 26
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 25
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 730 дн.

Приказы РСТ, где упоминается данный тип СИ

№2700 от 2023.12.14 ПРИКАЗ_Об утверждении типов средств измерений (15)

Наличие аналогов СИ: Антенны измерительные (П6-500Н)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
70142-18
16.01.2028
Антенны измерительные рупорные широкополосные, П6-223, П6-223М
Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск)
ОТ
МП
2 года
70725-18
28.03.2028
Антенны измерительные магнитного поля, П6-119, П6-219
Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск)
ОТ
МП
1 год
79452-20
02.11.2030
Рабочие эталоны для поверки измерительных антенн, П1-139/1, П1-139/2, П1-139/3, П1-139/4, П1-139/5, П1-139/6
Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск)
ОТ
МП
2 года
79450-20
02.11.2030
Антенны измерительные пирамидальные рупорные, П6-139/1, П6-139/1М, П6-139/2, П6-139/2М, П6-139/3, П6-139/3М, П6-139/4, П6-139/5, П6-139/6
Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск)
ОТ
МП
2 года
82813-21
26.08.2026
Антенны широкополосные измерительные рупорные, П6-421, П6-421М
Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск)
ОТ
МП
2 года
85044-22
30.03.2027
Антенны измерительные логопериодические, П6-322
Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск)
ОТ
МП
2 года
86146-22
13.07.2027
Антенны приемо-передающие магнитного и электрического поля комбинированные, П6-319
Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск)
ОТ
МП
1 год
88003-23
25.01.2028
Антенны сверхширокополосные измерительные реконфигурируемые биконические, П6-111
Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск)
ОТ
МП
2 года
88090-23
31.01.2028
Антенны измерительные рупорные, П6-225
Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск)
ОТ
МП
2 года
90098-23
06.10.2028
Антенны широкополосные измерительные рупорные, П6-160
Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск)
ОТ
МП
2 года
90253-23
23.10.2028
Антенны рупорные измерительные широкополосные, П6-123
Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск)
ОТ
МП
2 года
90254-23
23.10.2028
Антенны измерительные электрического поля, П6-112
Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск)
ОТ
МП
2 года
90761-23
14.12.2028
Антенны измерительные, П6-500Н
Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск)
ОТ
МП
2 года
90801-23
19.12.2028
Антенны измерительные со съёмными модулями, П6-500В
Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск)
ОТ
МП
2 года
91515-24
05.03.2029
Антенны измерительные рупорные, П6-231
Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск)
ОТ
МП
2 года
94182-24
24.12.2029
Антенны измерительные с понижающим конвертером, П6-900
Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск)
ОТ
МП
2 года
94306-25
10.01.2030
Антенны измерительные логопериодические, П6-252
Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск)
ОТ
МП
2 года

Ярославль - город в России, административный центр Ярославской области. Население - 577 279 человек. Ярославль - третий по величине город в Центральном федеральном округе Российской Федерации. Город является транспортным узлом, от которого расходятся железнодорожные линии и автомобильные дороги в направлении Москвы, Вологды, Рыбинска, Костромы, Иванова и Кирова. В Ярославле также есть речной порт и аэропорт. Площадь города составляет 205 км².

В административном отношении Ярославль является центром не только области, но и Ярославского района, в который не входит. Он имеет статус города областного значения и образует городской округ город Ярославль с единственным населенным пунктом в его составе.

Ярославль является крупным промышленным центром. Машиностроение здесь представлено такими предприятиями, как моторный завод, электровозоремонтный завод, вагоноремонтный завод, электромашиностроительный завод, судостроительный завод и многие другие.

Значительное развитие получили нефтеперерабатывающая и химическая промышленность. В Ярославле в 1932 году был запущен первый в мире завод синтетического каучука. Сейчас в городе действуют нефтеперерабатывающий завод ОАО "Славнефть-Ярославнефтеоргсинтез", шинный завод, лакокрасочный завод "Русские краски", завод технического углерода, фармацевтический завод.

Также имеется ряд предприятий легкой (фабрика войлочной обуви, текстильная галантерея, швейная фабрика) и пищевой промышленности (завод молочных продуктов, пивоваренный завод компании "Балтика" - бывшего ОАО "Ярпиво" и др.), мебельные фабрики. В течение 2016 года прекратили свою деятельность старейшие предприятия города, расположенные в центре города - ликеро-водочный завод и табачная фабрика "Балканская звезда".

Отчет "Анализ рынка поверки в Ярославле" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ярославль.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Антенны измерительные (П6-500Н)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "РОСТЕСТ-МОСКВА"
(RA.RU.311341)
РСТ
  • П6-500Н
  • 22 22 0 0 22 22 0
    ФБУ "НИЦ ПМ - РОСТЕСТ"
    (RA.RU.311341)
  • П6-500Н
  • 4 2 3 1 0 4 3 1

    Стоимость поверки Антенны измерительные (П6-500Н)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ НИЦ ПМ-Ростест
    Москва
    11500 11500

    Знак утверждения типа

    Знак утверждения типа

    наносится на этикетку/шильдик, размещённую на корпусе антенны, в соответствии с рисунком 1 и на титульный лист руководства по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в пункте 5.3 «Использование антенны» руководства по эксплуатации КНПР.464349.006РЭ.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    ГОСТ Р 8.805-2012 ГСИ. Государственная поверочная схема для средств измерений напряжённости электрического поля в диапазоне частот от 0,0003 до 2500 МГц;

    КНПР.464349.006-ТУ Антенна измерительная П6-500Н. Технические условия.

    Правообладатель

    Акционерное Общество «СКАРД-Электроникс» (АО «СКАРД-Электроникс»)

    ИНН 4629049921

    Юридический адрес: 305021, г. Курск, ул. К. Маркса, д. 70Б

    Телефон (факс): 8(4712)39-06-32

    Web-сайт: www.skard.ru

    E-mail: info@skard.ru

    Изготовитель

    Акционерное Общество «СКАРД-Электроникс» (АО «СКАРД-Электроникс»)
    ИНН 4629049921
    Адрес: 305021, г. Курск, ул. К. Маркса, д. 70Б
    Телефон (факс): 8(4712)39-06-32
    Web-сайт: www.skard.ru
    E-mail: info@skard.ru

    Испытательный центр

    Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)
    Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
    Телефон: +7 (495) 544-00-00
    Факс: +7 (499) 124-99-96
    E-mail: info@rostest.ru
    Web-сайт: www.rostest.ru

    Правообладатель


    Акционерное Общество «СКАРД-Электроникс» (АО «СКАРД-Электроникс»)
    ИНН 4629049921
    Юридический адрес: 305021, г. Курск, ул. К. Маркса, д. 70Б
    Телефон (факс): 8(4712)39-06-32
    Web-сайт: www.skard.ru
    E-mail: info@skard.ru

    Принцип действия антенн основан на преобразовании наведённого электромагнитным полем на экранированной рамке высокочастотного тока в переменное напряжение, его последующем усилении дифференциальным усилителем и передаче в несимметричную линию с волновым сопротивлением 50 Ом, подключаемую к измерительному устройству.

    Антенны являются дипольной структурой с фазированным включением двух элементов для формирования кардиоидной диаграммы направленности в горизонтальной плоскости.

    Конструктивно антенна состоит из 2-х элементного рамочного активного преобразователя и рукоятки антенны пистолетного типа (хватом сверху, для размещения элементов питания, управления, дифференциального малошумящего усилителя и компаса).

    На задней стенке корпуса антенны установлен СВЧ соединитель N-типа для подключения измерительного оборудования. На верхней части рукоятки установлен компас для определения азимутального направления на источник сигнала. Под компасом расположен двухпозиционный переключатель. Переводом переключателя в положение «I» осуществляется включение антенны для работы.

    Антенна имеет функцию предупреждения о перегрузке активной части.

    Конструкция антенны предусматривает возможность её использования в носимом варианте, а также крепления на универсальный фотоштатив, для чего на нижней части корпуса имеются отверстия.

    Нанесение знака поверки на средство измерений не предусмотрено.

    Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится типографским способом на этикетку/шильдик, размещаемую на рукоятке антенны, и имеет формат девятизначного цифрового номера.

    Общий вид средства измерений, обозначение места нанесения знака утверждения типа и нанесения заводского номера представлены на рисунке 1.

    Внешний вид. Антенны измерительные (П6-500Н), http://oei-analitika.ru

    Место нанесения

    Коаксиальный

    СВЧ выход

    заводского номера и знака утверждения типа

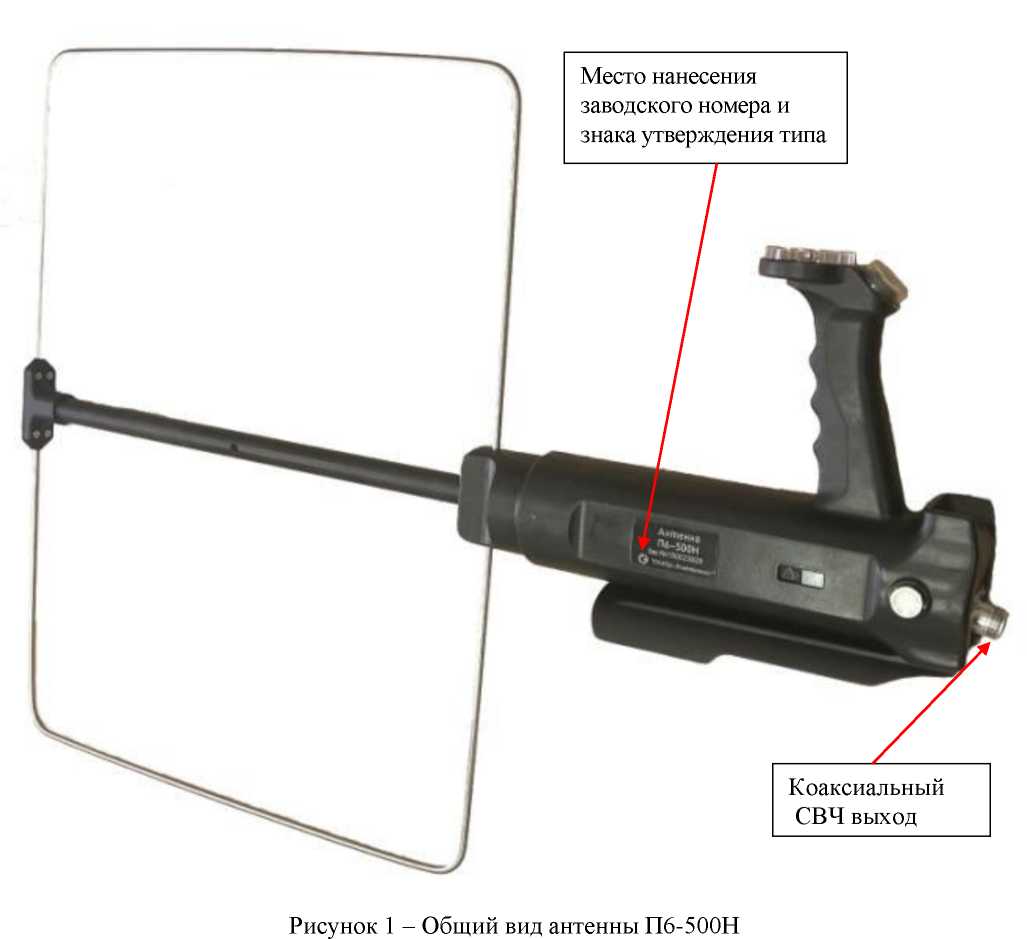

    Рисунок 1 - Общий вид антенны П6-500Н

    Пломбирование антенн П6-500Н не предусмотрено.


    Таблица 3 -

    Наименование

    Обозначение

    Количество

    Антенна измерительная П6-500Н

    КНПР.464349.006

    1 шт.

    Формуляр

    КНПР. 464349.006ФО

    1 экз.

    Руководство по эксплуатации

    КНПР. 464349.006РЭ

    1 экз.

    Блок питания 12В 2А для зарядки аккумуляторов.

    1 шт.

    Элементы питания: Li-On аккумуляторы типоразмера 18650

    2 шт.

    Кейс-упаковка*

    -

    1 шт.

    Короб транспортировочный

    1 шт.

    * - Поставляются по согласованию с Заказчиком


    Таблица 1 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон рабочих частот, МГц

    от 0,009 до 30

    Коэффициент калибровки в диапазоне рабочих частот, дБ (м-1)

    от 0 до 60

    Пределы допускаемой абсолютной погрешности коэффициента калибровки, дБ

    ±2,0

    КСВН, не более

    3,0

    Таблица 2 - Основные технические характеристики

    Наименование характеристики

    Значение

    Тип поляризации

    линейная

    Напряжение питания постоянного тока, В

    7,4

    Масса антенны, кг, не более

    1,22

    Габаритные размеры (длина х ширина х высота) мм, не более

    702,0x504,4x74,5

    Рабочие условия эксплуатации

    • - температура окружающей среды, °С

    • - относительная влажность при температуре +35 °С, %, не более

    от -15 до +45

    80
